BN 85-5-2031

Varenummer: 101118378
BN 85-5-2031

Downloads

ePlan Data
CADENAS CAD Data
SISTEMA Data

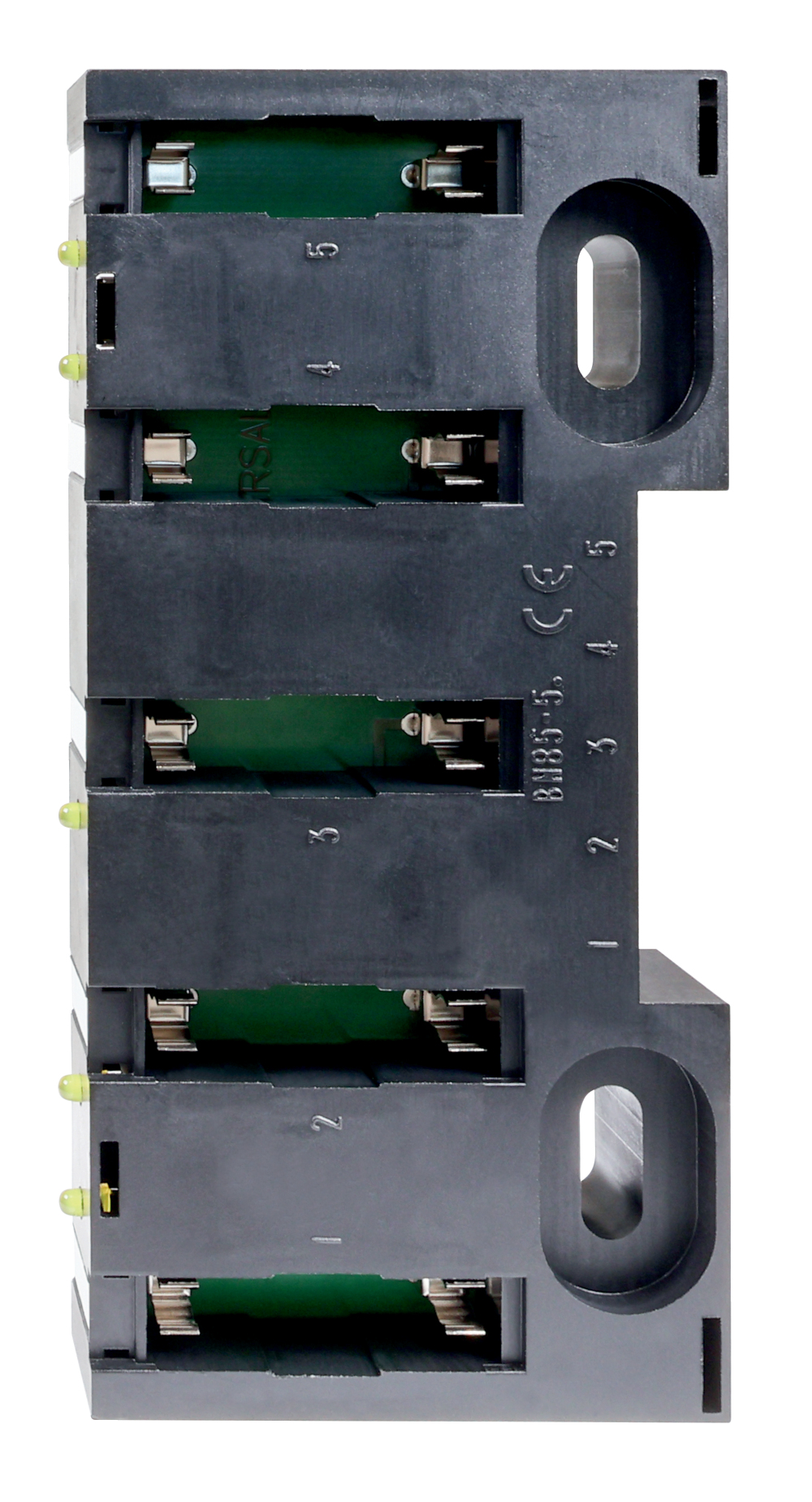

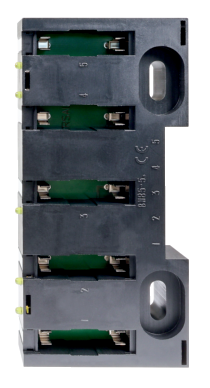

  • Reed-kontakt til påklipsing, montering på stedet
  • Ikke-kontakt prinsipp
  • Lang levetid
  • Lysdiode for brytertilstandsindikasjon
  • pr kontkt
  • Plast bryterhus

Bestillingsinformasjon

Produkt-typebetegnelse

BN 85-5-2031
Artikkelnummer (bestillingsnummer)

101118378
EAN (European Article Number)

4030661050058
eCl@ss-nummer, versjon 12.0

27-27-43-02
eCl@ss-nummer, versjon 11.0

27-27-01-05
eCl@ss-nummer, versjon 9.0

27-27-01-05
ETIM-nummer, versjon 7.0

EC002544
ETIM-nummer, versjon 6.0

EC002544

Gobale egenskaper

Aktivt prinsipp

Magnetisk drev
Huskonstruksjonsform

rektangulær
Kapslingsmateriale

Plast, glassfiber forsterket termoplast
Bruttovekt

106 g

Gobale egenskaper - Karakteristikker

Fast posisjon

Ja
Egnet for heiser

Ja
Integrert indikator, status

Ja
Antall kontakter som skal smekkes fast, maksimum

5
Antall kontakter som skal smekkes fast, minimum

1

Mekaniske data

Nøkkelinnganger

frontside
Betjeningselement

Magnet
Mekanisk levetid, minimum

1.000.000.000 bevegelser
Montering

Hus med monteringsspor

Mechanical data - Switching distances

Bryterdistanse

1 mm … 14 mm
Note (Switching distance Sn)

Angivelse av koblingsavstandene gjelder ved betjening av enkeltmonterte apparater uten ferromagnetisk påvirkning. Forandring av avstandene, positiv eller negativ, er mulig gjennom ferrmagnetisk påvirkning. Ved plassering av flere magnetaktuatorer må man ta hensyn til den gjensidige påvirkningen.
Merk (bryterdistanse)

All switching distances in accordance EN IEC 60947-5-2

Mechanical data - Connection technique

Konnektor stikk

Konnektor, 10-polet

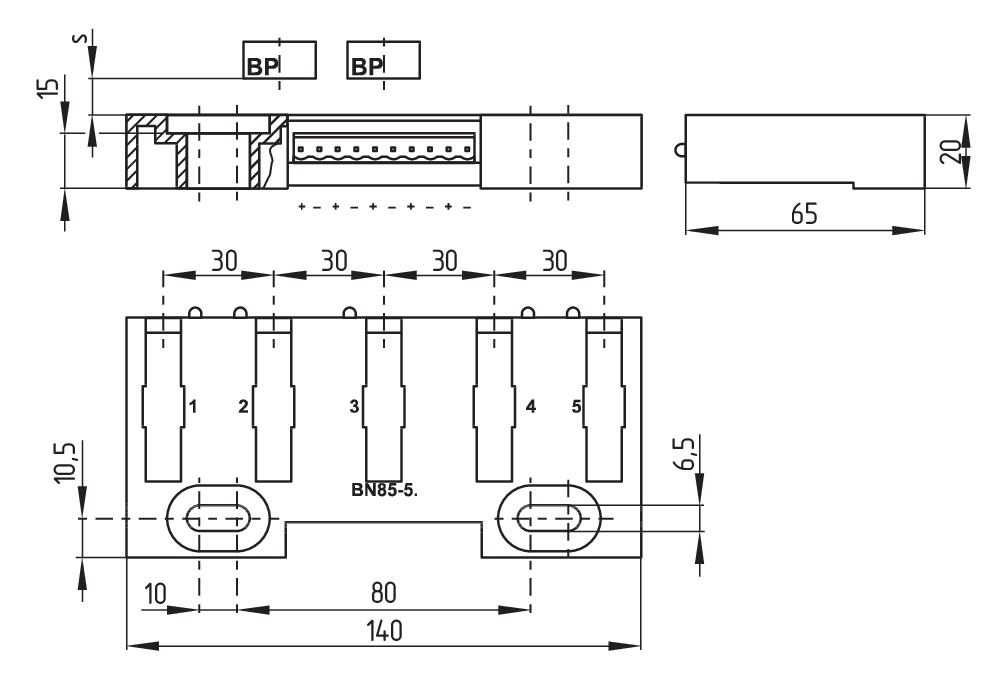

Mekaniske data - mål

Lengde på sensor

140 mm
Bredde på sensor

65 mm
Høyde på sensor

20 mm

Omgivelsesbetingelser

Tetthetsgrad

IP30 iht. IEC/EN 60529
Arbeidstempratur

-10 ... +75 °C
sjokkresitanse

60 g, på sinusbølge-oscillasjon

Elektriske data

Brytespenning, minimum

12 VDC
Brytespenning, maksimum

60 VDC
Brytestrøm, maksimum

1 A
Bryteeffekt, maksimum

30 W
Koblingselement

bistabil kontakt
Note (Switching element)

without plug-in reed contact insert

Bryteprinsipp

Reedkontakter, ikke-kontakt prinsipp

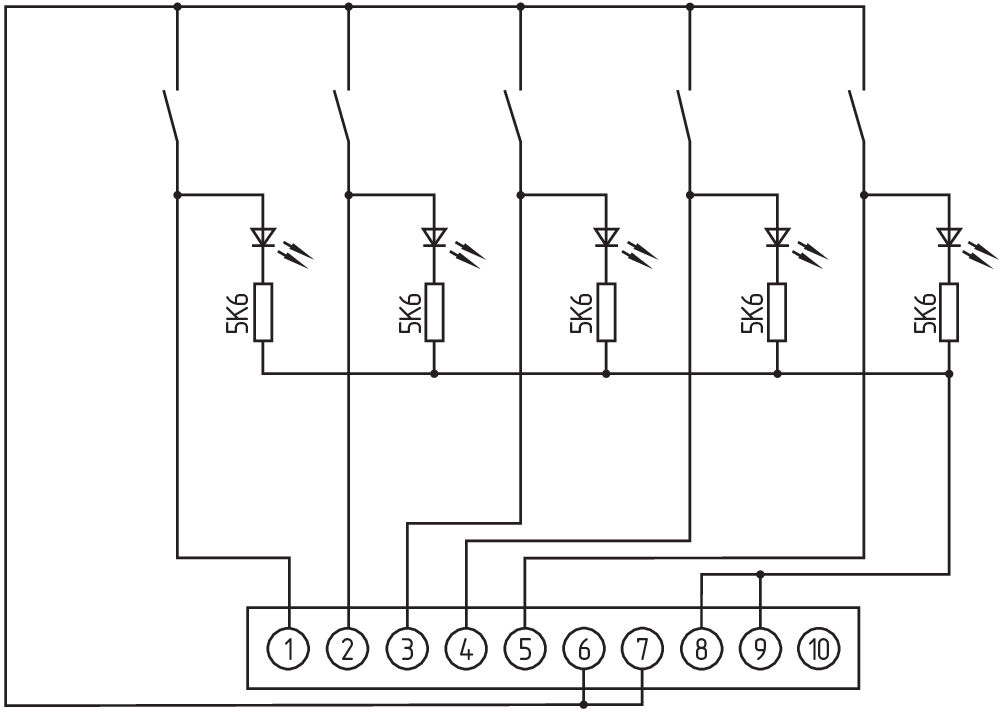

Statusvisning

Indicated operating states

LED lights up when the switch is closed

inkludert ved levering

inkludert ved levering

Actuator must be ordered separately.

Tilbehør

Anbefaling (aktivator)

BP 7
Recommendation (actuator, lift switchgear)

BP 7

Note

Note (General)

Åpne- og lukkefunksjonene avhenger av retningen til aktueringen, de aktuerende magnetene og polariteten til de aktuerende magnetene.

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
