BN 32-R-1279 0,5M

Varenummer: 101099027
BN 32-R-1279 0,5M

Downloads

ePlan Data
CADENAS CAD Data
SISTEMA Data
  • Kabelutgang venstre og 2 skjermingsplater
  • Ikke-kontakt prinsipp
  • 1 Reedkontakter
  • Lang levetid
  • Aktueringsoverflaten og retningen på aktueringen markert med brytersymbol
  • 85 mm x 26 mm x 24 mm
  • Plast bryterhus
  • Aktueringsavstand opp til 55 mm avhengig av aktuerende magnet og versjon

Bestillingsinformasjon

Produkt-typebetegnelse

BN 32-R-1279 0,5M
Artikkelnummer (bestillingsnummer)

101099027
EAN (European Article Number)

4030661025445
eCl@ss-nummer, versjon 12.0

27-27-43-02
eCl@ss-nummer, versjon 11.0

27-27-01-05
eCl@ss-nummer, versjon 9.0

27-27-01-05
ETIM-nummer, versjon 7.0

EC002544
ETIM-nummer, versjon 6.0

EC002544

Gobale egenskaper

Aktivt prinsipp

Magnetisk drev
Huskonstruksjonsform

Blokk
Kapslingsmateriale

Plast, glassfiber forsterket termoplast
Aktivt område

Plast
Bruttovekt

104 g
Note

Integrated shielding plate (top and bottom)

Gobale egenskaper - Karakteristikker

Fast posisjon

Ja
Egnet for heiser

Ja
Ledningsbøssing

Ja
Antall kontakter som skal smekkes fast

1

Mekaniske data

Aktivt område

frontside
Betjeningselement

Magnet
Mekanisk levetid, minimum

1.000.000.000 bevegelser

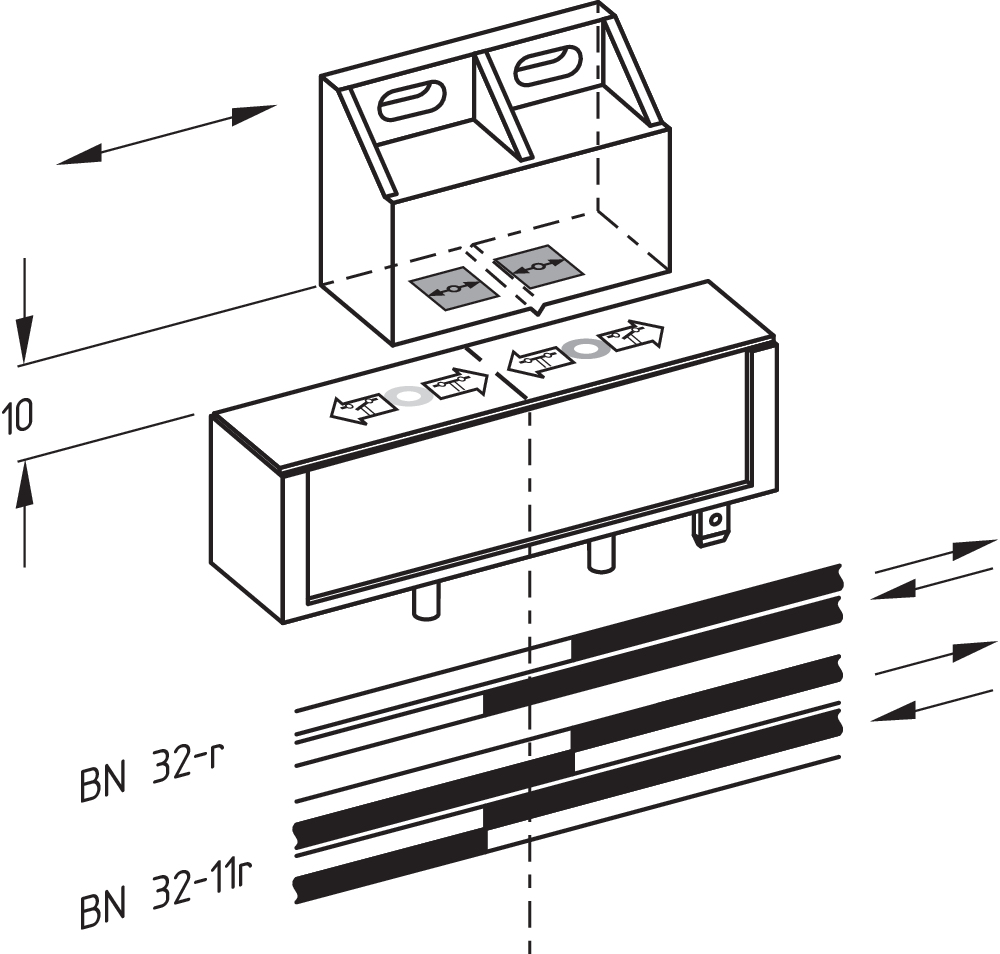

Actuation direction

Lengthwise
Aktueringshastighet, maksikum

18 m/s
Montering

på baksiden med 2 gjengebolter

Mechanical data - Switching distances

Bryterdistanse

5 mm … 55 mm

2 x BP 21S = 20 ... 55 mm

BP 34S = 10 ... 25 mm

BP 10N = 10 mm

BP 10S = 10 mm

2 x BP 10N = 15 mm

2 x BP 10S = 15 mm

BP 15N = 12 mm

BP 15S = 12 mm

2 x BP 15/2N = 17 mm

2 x BP 15/2S = 17 mm

BP 34N = 10 ... 25mm

BP 20N = 5 ... 20 mm

BP 20S = 5 ... 20 mm

BP 31N = 5 ... 20 mm

BP 31S = 5 ... 20 mm

BP 11N = 10 mm

BP 11S = 10 mm

2 x BP 11N = 20 mm

2 x BP 11S = 20 mm

BP 12N = 15 mm

BP 12S = 15 mm

2 x BP 12N = 10 ... 25 mm

2 x BP 12S = 10 ... 25 mm

BP 21N = 15 ... 40 mm

BP 21S = 15 ... 40 mm

2 x BP 21N = 20 ... 55 mm
Note (Switching distance Sn)

Aktueringsavstand opp til 55 mm avhengig av aktuerende magnet og versjon
Merk (bryterdistanse)

All switching distances in accordance EN IEC 60947-5-2
Gjenta nøyaktighet R

0,3 mm

Mechanical data - Connection technique

Lengde for kabel

0,5 m
Kabelføring

back, right
Konnektor stikk

ferdigkoplet kabel
Number of cable wires

2
Ledertverrsnitt

0,75 mm2
Ledertverrsnitt

18 AWG
Materiale for kabelmantel

PVC
Kabeltype

H03VV-F

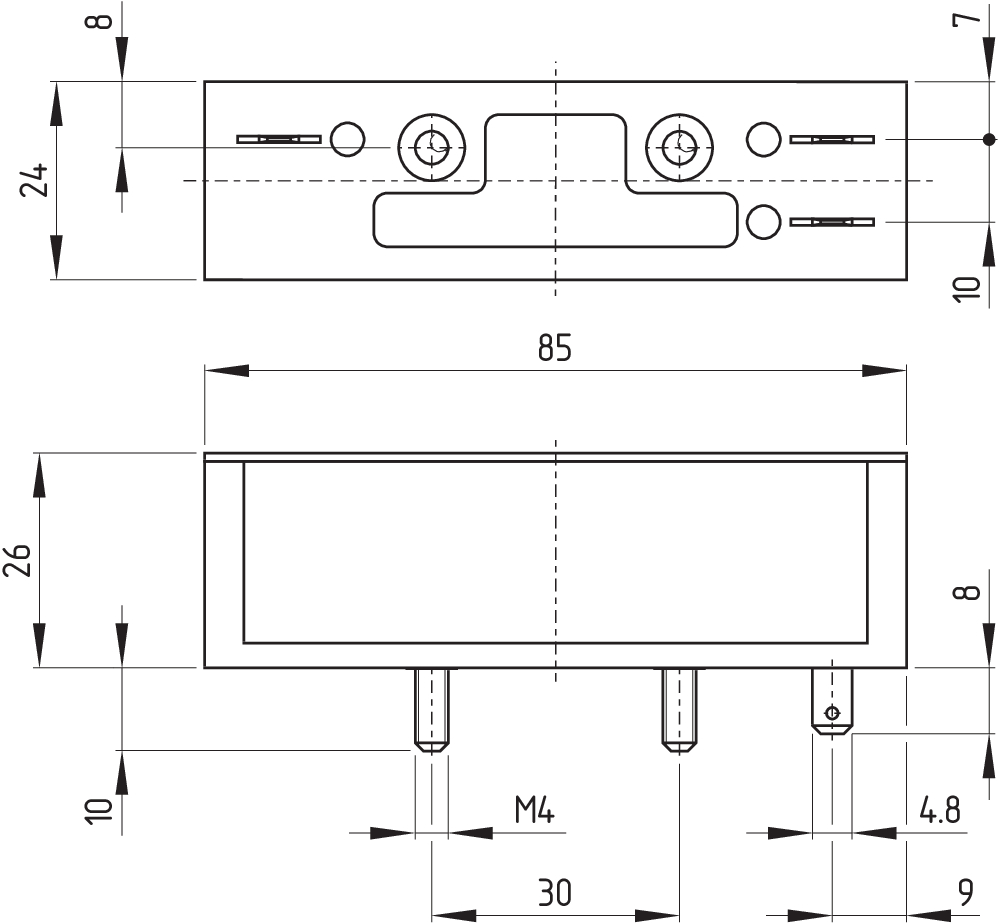

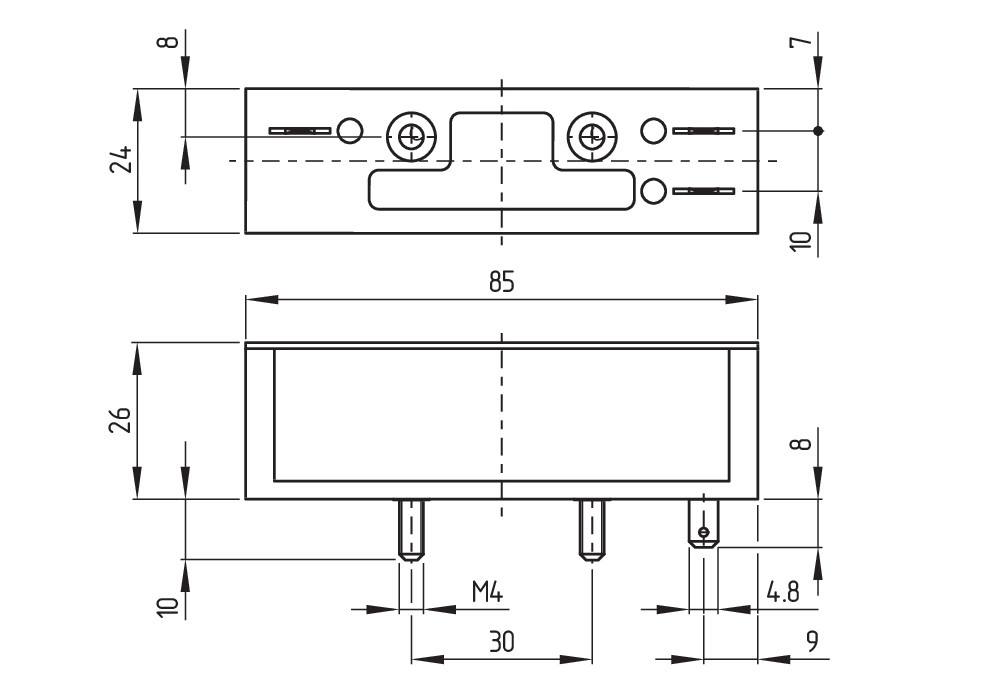

Mekaniske data - mål

Lengde på sensor

24 mm
Bredde på sensor

85 mm
Høyde på sensor

26 mm

Omgivelsesbetingelser

Tetthetsgrad

IP67
Arbeidstempratur

-25 ... +90 °C
motstandsdyktig mot vibrasjon

15 g, på sinusbølge-oscillasjon

Elektriske data

Brytespenning, maksimum

250 VAC
Brytestrøm, maksimum

3 A
Bryteeffekt, maksimum

120 W
Bryteeffekt, maksimum

120 VA
Bryteprinsipp

Latching
Prelltid, minimum

0,3 ms
Prelltid, maksimum

0,6 ms
Brytefrekvens, maksimum

300 Hz
Maximum switching time close (NO)

1,5 ms
Maximum switching time open (NC)

0,5 ms
Minimum switching time close (NO)

0,3 ms

inkludert ved levering

inkludert ved levering

Actuator must be ordered separately.

Tilbehør

Anbefaling (aktivator)

BP 10 S

2x BP 10 S

BP 15 S

BP 34 S

BP 20 S

BP 31 S

BP 11 S

2x BP 11 S

BP 12 S

BP 21 S

2x BP 21 S

BP 10 N

2x BP 10 N

BP 15 N

2 x BP 15/2 N

2x BP 15/2 S

BP 34 N

BP 20 N

BP 31 N

Note

Note (General)

Åpne- og lukkefunksjonene avhenger av retningen til aktueringen, de aktuerende magnetene og polariteten til de aktuerende magnetene.

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
