AZM300Z-ST-1P2P

Varenummer: 103001435

AZM300Z-ST-1P2P

Varenummer: 103001435

Downloads

ePlan Data

CADENAS CAD Data

SISTEMA Data

Mengde

Produkt-typebetegnelse:

AZM300(1)-(2)-ST-(3)-(4)-(5)

(1)
Z	Vernelås overvåket >
B	Aktivator overvåket

(2)
uten	Standard koding
I1	Individuelt kodet
I2	Individuelt kodet, multippel innlæring

(3)
1P2P	1 diagnoseutgang, p-type og 2 sikkerhetsutganger, p-type
SD2P	Seriell diagnoseutgang og 2 sikkerhetsutganger, p-type

(4)
uten	åpner med spenning
A	driftsspenning

(5)
uten	Manuell tvangsåpning
N	Nødåpning
T	Nødutgang

Ikke alle mulige maskiner med denne typenøkkelen kan leveres og/eller er teknisk omsettelige.

Universell koding med RFID-teknologi
Stikkontakt M12, 8-polet
åpner med spenning
Vernelås overvåket
DIagnostisk utgang
Tetthetsgrad IP69
Egnet for montering i profilsystemer
Plast bryterhus
RFID-teknologi for behov-basert vern mot manipulering
3 forskjellige retninger av aktuering
Kompakt konstruksjon
3 lysdioder som viser driftsbetingelser
Egnet for henslede vern og skyvevern
Seriekabling
Manuell tvangsåpning

Bestillingsinformasjon

Produkt-typebetegnelse	AZM300Z-ST-1P2P
Artikkelnummer (bestillingsnummer)	103001435
EAN (European Article Number)	4030661426051
eCl@ss-nummer, versjon 12.0	27-27-26-03
eCl@ss-nummer, versjon 11.0	27-27-26-03
eCl@ss-nummer, versjon 9.0	27-27-26-03
ETIM-nummer, versjon 7.0	EC002593
ETIM-nummer, versjon 6.0	EC002593

Tillatelser - Standard

Data	TÜV cULus ECOLAB FCC IC ANATEL UKCA

Gobale egenskaper

Standard	EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508
Generell informasjon	Universell koding
Kodenivå i henhold til ISO 14119	lav
Aktivt prinsipp	RFID
RFID-frekvensbånd	125 kHz
Overføringseffekt RFID, maksimum	-6 dBm
Kapslingsmateriale	Plast, glassfiber forsterket termoplast
Farens varighet, maksimum	200 ms
Reaksjonstid for aktivatoren, maksimum	100 ms
Responstid for sikkerhetsutgangene når de er slått av av sikkerhetsinngangene, maksimum	1,5 ms
Bruttovekt	610 g

Gobale egenskaper - Karakteristikker

åpner med spenning	Ja
Vernelås overvåket	Ja
Fast posisjon	Ja
Manuell tvangsåpning	Ja
Kortslutningsdeteksjon	Ja
Kortslutningsgjenkjenning	Ja
Seriekabling	Ja
Sikkerhetsfunksjoner	Ja
Integrert indikator, status	Ja
Antall aktiveringsretninger	3
Antall sikre digitale utganger	2

Klassifisering

Standard	EN ISO 13849-1 EN IEC 61508

Klassifisering - sikkerhetslåsfunksjon

Performance Level, up to	e
Kontrollkategori	4
PFH-verdi	5,20 x 10⁻¹⁰ /h
PFD-verdi	4,50 x 10⁻⁵
Safety Integrity Level (SIL), egnet i	3
Mission time	20 år

Klassifisering - forriglingsfunksjon

Performance Level, up to	d
Kontrollkategori	2
PFH-verdi	2,00 x 10⁻⁹ /h
PFD-verdi	1,80 x 10⁻⁴
Safety Integrity Level (SIL), suitable for applications in	2
Mission time	20 år

Mekaniske data

Mekanisk levetid, minimum	1.000.000 bevegelser
Note (Mechanical lifetime)	Ved bruk som dørhengsel > 50 000 bevegelser ved dørmasser ≤ 5 kg; Betjeningshastighet ≤ 0,5 m/s
Vinkelforskyvning mellom vernets låsing og aktuatoren, maks	2 °
Klemmekraft iht. EN ISO 14119	1.150 N
Klemmekraft, maksimum	1.500 N
Låsekraft, justerbar, posisjon 1	25 N
Låsekraft, justerbar, posisjon 2	50 N
Type of the fixing screws	2x M6
Tiltrekkingsmoment for festeskruene, minimum	6 Nm
Tightening torque of the fixing screws, maximum	7 Nm

Mechanical data - Switching distances

Koblingsavstand, typisk	2 mm
Sikret bryteravstand "PÅ"	1 mm
Sikret bryteravstand "AV"	20 mm
Merk (bryterdistanse)	All switching distances in accordance EN IEC 60947-5-3

Mechanical data - Connection technique

Lengde på sensorkjede, maksimum	200 m
Merk (Lengde på sensorkjede)	Cable length and cross-section change the voltage drop dependiing on the output current
Merk (Seriekabling)	Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Konnektor stikk	Konnektor M12, 8-polet, A-kodet

Mekaniske data - mål

Lengde på sensor	120 mm
Bredde på sensor	87,5 mm
Høyde på sensor	35 mm

Omgivelsesbetingelser

Tetthetsgrad	IP66 IP67 IP69
Arbeidstempratur	+0 ... +60 °C
Lagrings- og transporttemparatur	-10 ... +90 °C
Relativ fuktighet, maksimum	93 %
Note (Relative humidity)	ikke kondenserende ikke-ising
Resistent mot vibrasjoner iht. EN 60068-2-6	10 … 150 Hz, Amplitude 0,35 mm
sjokkresitanse	30 g / 11 ms
Protection class	III
Permissible installation altitude above sea level, maximum	3.000 m

Ambient conditions - Insulation values

Isolasjonsspenning	32 VDC
Nominell impulsmotstandsspenning	0,8 kV
Overvoltage category	III
Forurensningsgrad	3

Elektriske data

Driftsspenning	24 VDC -15 % / +10 %
Strøm uten belastning I₀, typisk	100 mA
Strømforbruk med magnetventil PÅ, gjennomsnittsverdi	200 mA
Strømforbruk med solenoiden PÅ, toppverdi	350 mA / 200 ms
Merkespenning	24 VDC
driftssstrøm	800 mA
Nødvendig nominell kortslutningsstrøm	100 A
Ekstern beskyttelse av linjer og enheter	2 A gG
Tid til beredskap, maksimum	5.000 ms
Brytefrekvens, maksimum	0,5 Hz
Elektrisk sikringsytelse, maksimum	2 A

Elektriske data - Solenoidkontroll INN

Designation, Magnet control	IN
Koblingsterskeler for magnetinnganger	-3 V … 5 V (Low) 15 V … 30 V (High)
Driftsstrøm for solenoidkontroll ved 24 V	10 mA
Arbeidssyklus magnet	100 %
Testpulsens varighet, maksimum	5 ms
Testpulsintervall, minimum	40 ms
Classification ZVEI CB24I, Sink	C0
Classification ZVEI CB24I, Source	C1 C2 C3

Electrical data - Safety digital inputs

Designation, Safety inputs	X1 and X2
Koplingsterskler på sikkerhetsinnganger	−3 V … 5 V (Low) 15 V … 30 V (High)
Driftsstrøm for sikkerhetsinngangene ved 24 V	5 mA
Testpulsens varighet, maksimum	1 ms
Testpulsintervall, minimum	100 ms
Classification ZVEI CB24I, Sink	C1
Classification ZVEI CB24I, Source	C1 C2 C3

Electrical data - Safety digital outputs

Designation, Safety outputs	Y1 and Y2
Sikkerhetsutgang	short-circuit proof, p-type
Voltage drop U_d, maximum	2 V
Leakage current I_r, maximum	0,5 mA
Voltage, Utilisation category DC-12	24 VDC
Current, Utilisation category DC-12	0,25 A
Voltage, Utilisation category DC-13	24 VDC
Current, Utilisation category DC-13	0,25 A
Testpulsintervall, typisk	1000 ms
Testpulsens varighet, maksimum	0,5 ms
Classification ZVEI CB24I, Source	C2
Classification ZVEI CB24I, Sink	C1 C2

Elektriske data - diagnoseutgang

Designation, Diagnostic outputs	OUT
Design of control elements	short-circuit proof, p-type
Voltage drop U_d, maximum	2 V
Voltage, Utilisation category DC-12	24 VDC
Current, Utilisation category DC-12	0,05 A
Voltage, Utilisation category DC-13	24 VDC
Current, Utilisation category DC-13	0,05 A
Utstyrskategori DC-12	24 VDC / 0,05 A

Statusvisning

Merk (Lysdiode for brytertilstandsindikator)	Koblingsforhold: gul lysdiode Feil funksjonell defekt: rød lysdiode Tilførselsspenning UB: grønn lysdiode

Pin-tildeling

PIN 1	A1 Matespenning
PIN 2	X1 Sikkerhetsinngang 1
PIN 3	A2 GND
PIN 4	Y1 Sikkerhetsutgang 1
PIN 5	OUT DIagnostisk utgang
PIN 6	X2 Sikkerhetsinngang 2
PIN 7	Y2 Sikkerhetsutgang 2
PIN 8	IN Solenoidkontroll

inkludert ved levering

inkludert ved levering	Actuator must be ordered separately.

Tilbehør

Anbefaling (aktivator)	AZ/AZM300-B1

Note

Note (General)	For dører som er i plan med dørkarmen, kan den valgfrie monteringsplaten MP-AZ/AZM300-1 brukes. For glass- og makrolondører kan det valgfrie monteringssettet MS-AZ/AZM300-B1-1 brukes. Så lenge aktueringsenheten forblir satt inn i den magnetiske forriglingen, kan den ulåste sikkerhetsvakten låses på nytt. Sikkerhetsutgangene vil så bli aktivert igjen. Det er derfor ikke nødvendig å åpne vakten.

Produktbilde (enkelt katalogbilde)

ID: kazm3f26

| 905,6 kB | .jpg | 352.425 x 440.619 mm - 999 x 1249 px - 72 dpi

| 59,1 kB | .png | 74.083 x 92.42800000000001 mm - 210 x 262 px - 72 dpi

| 59,4 kB | .jpg | 98.778 x 123.47200000000001 mm - 280 x 350 px - 72 dpi

| 46,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 7,4 MB | .png | 169.333 x 211.58200000000002 mm - 2000 x 2499 px - 300 dpi

Dimensjonsriktig tegning grunnenhet

ID: 5azm3g02

| 73,9 kB | .ai | 210.002 x 297 mm - 595 x 841 px - 72 dpi

| 5,8 kB | .png | 74.083 x 124.531 mm - 210 x 353 px - 72 dpi

| 190,4 kB | .jpg | 352.778 x 593.3720000000001 mm - 1000 x 1682 px - 72 dpi

| 10,7 kB | .png | 29.803 x 50.038000000000004 mm - 352 x 591 px - 300 dpi

Dimensjonsriktig tegning diverse

ID: kazm3g01

| 23,7 kB | .cdr |

| 133,3 kB | .jpg | 352.778 x 366.889 mm - 1000 x 1040 px - 72 dpi

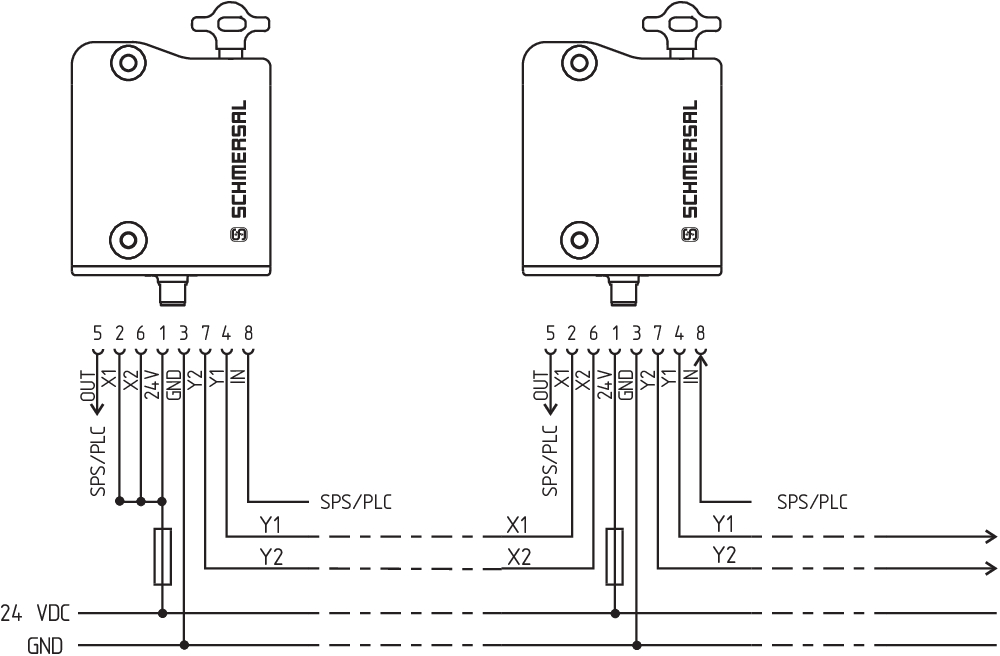

kablingseksempel

ID: kazm3l01

| 37,8 kB | .cdr |

| 111,9 kB | .jpg | 352.778 x 231.422 mm - 1000 x 656 px - 72 dpi

Kontaktplassering

ID: km23-k8b

| 5,3 kB | .png | 73.731 x 79.728 mm - 209 x 226 px - 72 dpi

| 139,8 kB | .jpg | 352.778 x 380.647 mm - 1000 x 1079 px - 72 dpi

Video ID: azm300-01

Adjustment of the latching force (Youtube)

Adjustment of the latching force (Vimeo)

Video ID: azm300-02

Variable mounting options (Youtube)

Variable mounting options (Vimeo)

Video ID: azm300-03

Tolerance to misalignment (Youtube)

Tolerance to misalignment (Vimeo)

Video ID: azm300-04

Single device connection (Youtube)

Single device connection (Vimeo)

Video ID: azm300-06

Cross-fault with controlled shut-down process (Youtube)

Cross-fault with controlled shut-down process (Vimeo)

Video ID: azm300-08

Replacement actuator AZM...-I (Youtube)

Replacement actuator AZM...-I (Vimeo)

Video ID: Mr-Safety-AZM300

Mr. Safety: Product presentation AZM300 (Vimeo)
