AZM 415-11/11XPKRS 24VAC/DC
AZM 415-11/11XPKRS 24VAC/DC
- Kulereile justrbar til 400 N
- Problemfri åpning av dører under spenning ved hjelp av hevarmsystem
- 2 brytere i én innkapsling
- Ex-versjon tilgjengelig
- Manuell tvangsåpning
- 160 mm x 100 mm x 46,5 mm
- metallhus
- Sperring med beskyttelse mot feilaktig låsing.
- Robust design
- Lang levetid
- 2 kabelinnganger M 20 x 1.5
- Skrueklemmetilkobling
Bestillingsinformasjon
| Produkt-typebetegnelse |
AZM 415-11/11XPKRS 24VAC/DC |
| Artikkelnummer (bestillingsnummer) |
101167198 |
| EAN (European Article Number) |
4030661218120 |
| eCl@ss-nummer, versjon 12.0 |
27-27-26-03 |
| eCl@ss-nummer, versjon 11.0 |
27-27-26-03 |
| eCl@ss-nummer, versjon 9.0 |
27-27-26-03 |
| ETIM-nummer, versjon 7.0 |
EC002593 |
| ETIM-nummer, versjon 6.0 |
EC002593 |
Tillatelser - Standard
| Data |
cULus CCC |
Gobale egenskaper
| Standard |
BG-GS-ET-19 EN IEC 60947-5-1 |
| Aktivt prinsipp |
elektromekanisk |
| Kapslingsmateriale |
Aluminium |
| Materialet for husbelegg |
lakkert |
| Bruttovekt |
930 g |
Gobale egenskaper - Karakteristikker
| åpner med spenning |
Ja |
| Manuell tvangsåpning |
Ja |
| Antall aktiveringsretninger |
1 |
| Antall eksterne kontakter |
2 |
| Antall sikkerhetskontakter |
2 |
| Antall vernedører |
1 |
Klassifisering
| Standard |
EN ISO 13849-1 |
| Mission time |
20 år |
Klassifisering - sikkerhetsutganger
| B10D Åpner (NC) |
2.000.000 bevegelser |
Mekaniske data
| Mekanisk levetid, minimum |
1.000.000 bevegelser |
| Klemmekraft iht. EN ISO 14119 |
3.500 N |
| Holdekraft, minimum |
150 N |
| Holdekraft, maksimum |
400 N |
| tvangsbrytende vandring |
5 mm |
| Tvangsbrytende kraft, minimum |
15 N |
| Aktueringshastighet, maksikum |
0,2 m/s |
Mechanical data - Connection technique
| Konnektor stikk |
Skrueforbindelse M20 x 1.5 |
| Kabeldimensjon, minimum |
2 x 0,75 mm² |
| Kabeldimensjon, maksimum |
2 x 2,5 mm² |
| Note |
Alle indikasjoner om kabelsnittet inkluderer lederhylsene. |
Mekaniske data - mål
| Lengde på sensor |
46,5 mm |
| Bredde på sensor |
160 mm |
| Høyde på sensor |
100 mm |
Omgivelsesbetingelser
| Tetthetsgrad |
IP54 |
| Arbeidstempratur |
-25 ... +50 °C |
| Note (Relative humidity) |
ikke kondenserende ikke-ising |
Ambient conditions - Insulation values
| Isolasjonsspenning |
250 VAC |
| Nominell impulsmotstandsspenning |
4 kV |
Elektriske data
| Termisk teststrøm |
6 A |
| Rated control voltage |
24 VAC/DC |
| Utstyrskategori AC-15 |
230 VAC |
| Utstyrskategori AC-15 |
4 A |
| Utstyrskategori DC-13 |
24 VDC |
| Utstyrskategori DC-13 |
1 A |
| Elektriske strømforbruk, maksimum |
10 W |
| Koblingselement |
NO-kontakt, NC-kontakt |
| Bryteprinsipp |
Glidekontakt |
| Materiale for kontakter, elekrisk |
Sølv |
Diverse data
| Merknad (app-applikasjoner) |
skyvbar sikkerhetsvern hengslet beskyttelsesanordning |
Note
| Note (Manual release) |
Bare brukt på enheter med strøm for å åpne Utløsning ved hjelp av sylinderlås Tilbakestilling kan bare utføres av autorisert personale med nøkkel. I avmontert tilstand er verneinnretningen beskyttet mot utilsiktet lukking. Med nøkkel |
Språk filter
Datablad
Bruksanvisning og konformitetserklæring
Monterings- og kablingsinstruksjoner
UL sertifikat
CCC-sertifisering
Info
SISTEMA-VDMA Bibliotek/Library
Last ned den nyeste versjonen av Adobe Reader

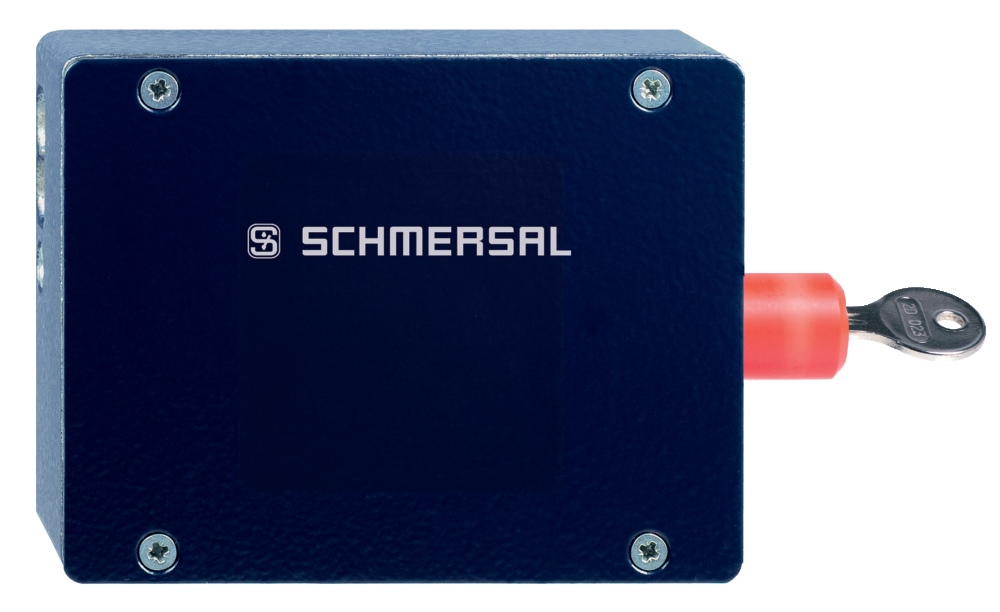

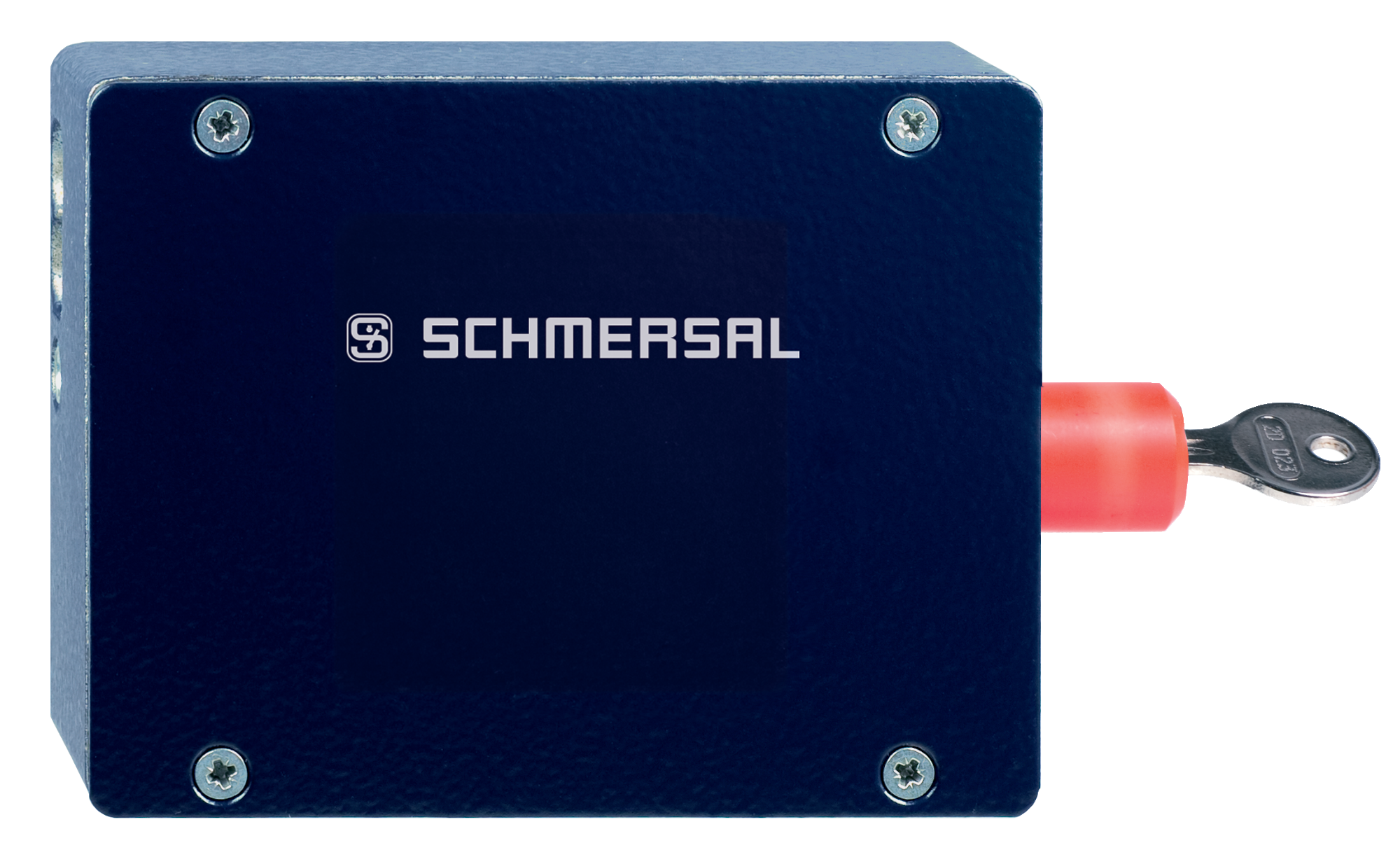

Produktbilde (enkelt katalogbilde)
ID: kazm4f26
| 277,9 kB | .jpg | 352.778 x 215.9 mm - 1000 x 612 px - 72 dpi
| 28,6 kB | .png | 74.083 x 45.156 mm - 210 x 128 px - 72 dpi
| 27,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,3 MB | .png | 200 x 122.4 mm - 2000 x 1224 px - 254 dpi
| 39,4 kB | .jpg | 123.47200000000001 x 75.494 mm - 350 x 214 px - 72 dpi

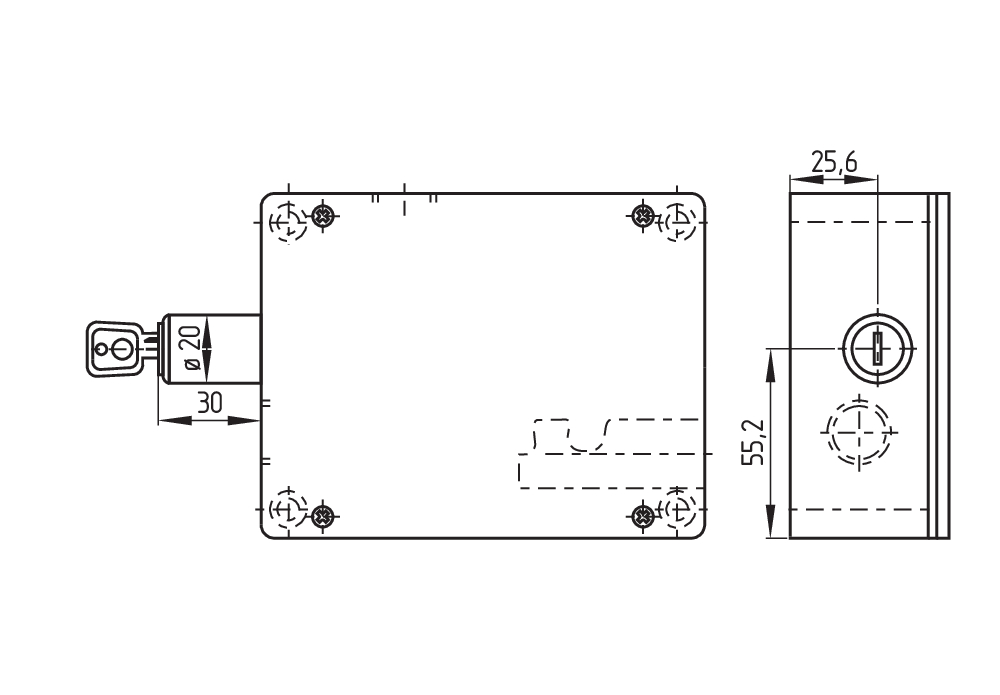

Dimensjonsriktig tegning grunnenhet
Dimensjonsriktig tegning grunnenhet
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
101100887 TK-M5
- For manuell frigjøring ved hjelp av M5 trekantnøkkel, tilgjengelig som tilbehør
- For vedlikehold, installasjon etc.
101149120 MONTERINGSPLATE KPL. MP AZM 415
- For enkel montering
- Senere justering mulig
- Egnet for alle konvensjonelle profilsystemer
101166328 TFA-010
- Forhåndsposisjonering
- Aktivatoren er uavhengig av sentreringsinretningen.
- Lett isetting etter uttrekning av aktivator
101128545 NØKKEL AZ/AZM 415-B1
- For skyvedører
- Aktivatorer med returfjær
- Tolererer opptil maks. 6 mm spillerom
101142540 AKTUATOR AZ/AZM 415-B4PS
- For skyvedører
- med låsebolt og kulesnapplås
101144796 NØKKEL AZ/AZM 415-B2
- Spesielt egnet for hengslede vern
- For svært små aktiveringsradier på linje med aktivatorplanet
101144797 NØKKEL AZ/AZM 415-B3
- Spesielt egnet for hengslede vern
- For svært små aktiveringsradier i 90° til aktivatorplanet
101175493 AZM 415-STS30-01
- Forriglingshåndtak
- Egnet for alle typer vern
- passer i kombinasjon med EX-AZM 415
101176754 AZM 415-STS30-02
- Forriglingshåndtak
- Egnet for alle typer vern
- passer i kombinasjon med EX-AZM 415
101176760 AZM 415-STS30-03
- Forriglingshåndtak
- Egnet for alle typer vern
- passer i kombinasjon med EX-AZM 415
101176763 AZM 415-STS30-04
- Forriglingshåndtak
- Egnet for alle typer vern
- passer i kombinasjon med EX-AZM 415
101176766 AZM 415-STS30-05
- Forriglingshåndtak
- Egnet for alle typer vern
- passer i kombinasjon med EX-AZM 415
101176867 AZM 415-STS30-06
- Forriglingshåndtak
- Egnet for alle typer vern
- passer i kombinasjon med EX-AZM 415
101176899 AZM 415-STS30-07
- Forriglingshåndtak
- Egnet for alle typer vern
- passer i kombinasjon med EX-AZM 415
101176900 AZM 415-STS30-08
- Forriglingshåndtak
- Egnet for alle typer vern
- passer i kombinasjon med EX-AZM 415
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZM 415 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 25, 2021 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU Declaration of Conformity | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | AZM 415 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, August 3, 2020 |
|
| Authorised signature Philip Schmersal Managing Director |
