AZ/AZM201-B1-RTP0
- for høyrehengslede dører
- med Nødutgang
- Aktivatorer med returfjær
- Aktivator for hengslede skyvevern
- Tolererer opptil maks. 5 mm spillerom
Bestillingsinformasjon
| Produkt-typebetegnelse |
AZ/AZM201-B1-RTP0 |
| Artikkelnummer (bestillingsnummer) |
103013495 |
| EAN (European Article Number) |
4030661493435 |
| eCl@ss-nummer, versjon 12.0 |
27-27-26-06 |
| eCl@ss-nummer, versjon 11.0 |
27-27-26-06 |
| eCl@ss-nummer, versjon 9.0 |
27-27-26-06 |
| ETIM-nummer, versjon 7.0 |
EC001487 |
| ETIM-nummer, versjon 6.0 |
EC001487 |
Tillatelser - Standard
| Note |
Sertifisering i kombinasjon med AZ/AZM201 |
Gobale egenskaper
| aktueringsretning |
høyre |
| Kapslingsmateriale |
Plast, glassfiber forsterket termoplast |
| Materiale for aktivator |
formstøpt sink |
| Bruttovekt |
285 g |
Gobale egenskaper - Karakteristikker
| Nødutgang |
Ja |
Mekaniske data
| Mekanisk levetid, minimum |
1.000.000 bevegelser |
| Klemmekraft iht. EN ISO 14119 |
2.000 N |
| Klemmekraft, maksimum |
2.600 N |
Mekaniske data - mål
| Lengde på aktivator |
50 mm |
| Bredde på aktivator |
103 mm |
| Høyde for aktivator |
115 mm |
inkludert ved levering
| inkludert ved levering |
Sikkerhetsbryteren/den magnetiske forriglingen og aktuatorenheten må bestilles separat.: Sikkerhetsbryteren/den magnetiske forriglingen og aktuatorenheten må bestilles separat. |
Språk filter
Datablad
Bruksanvisning (vedlegg/hurtiganvisning)
Last ned den nyeste versjonen av Adobe Reader

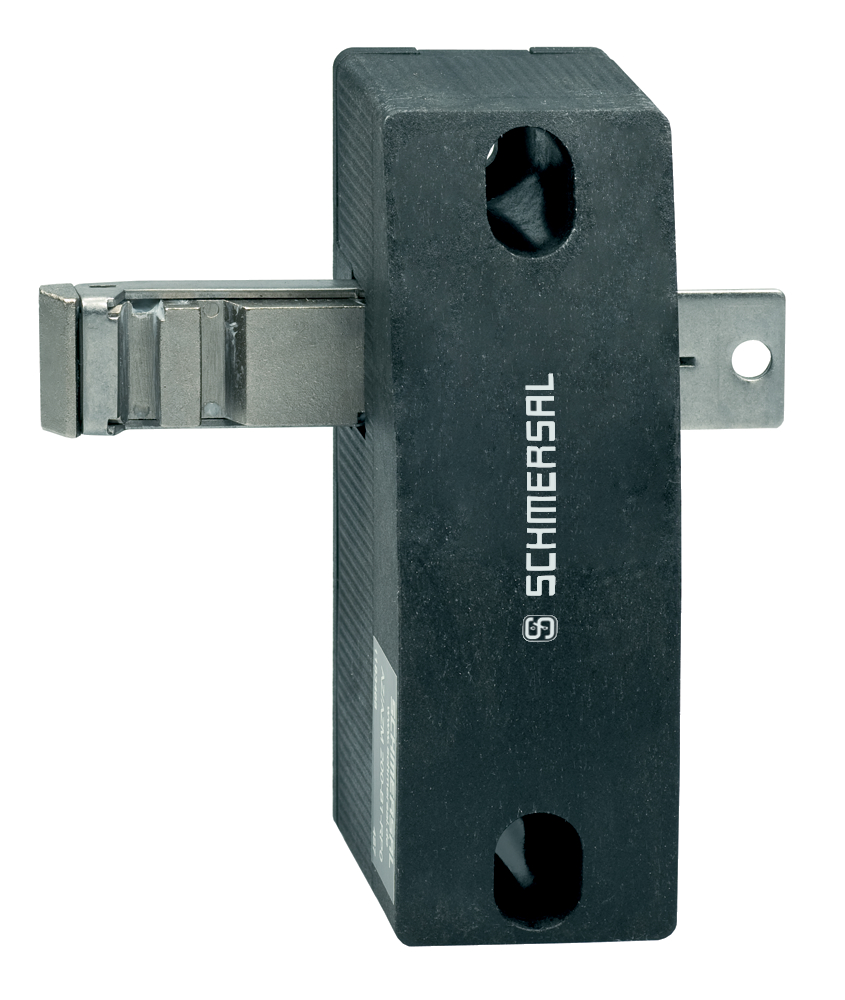

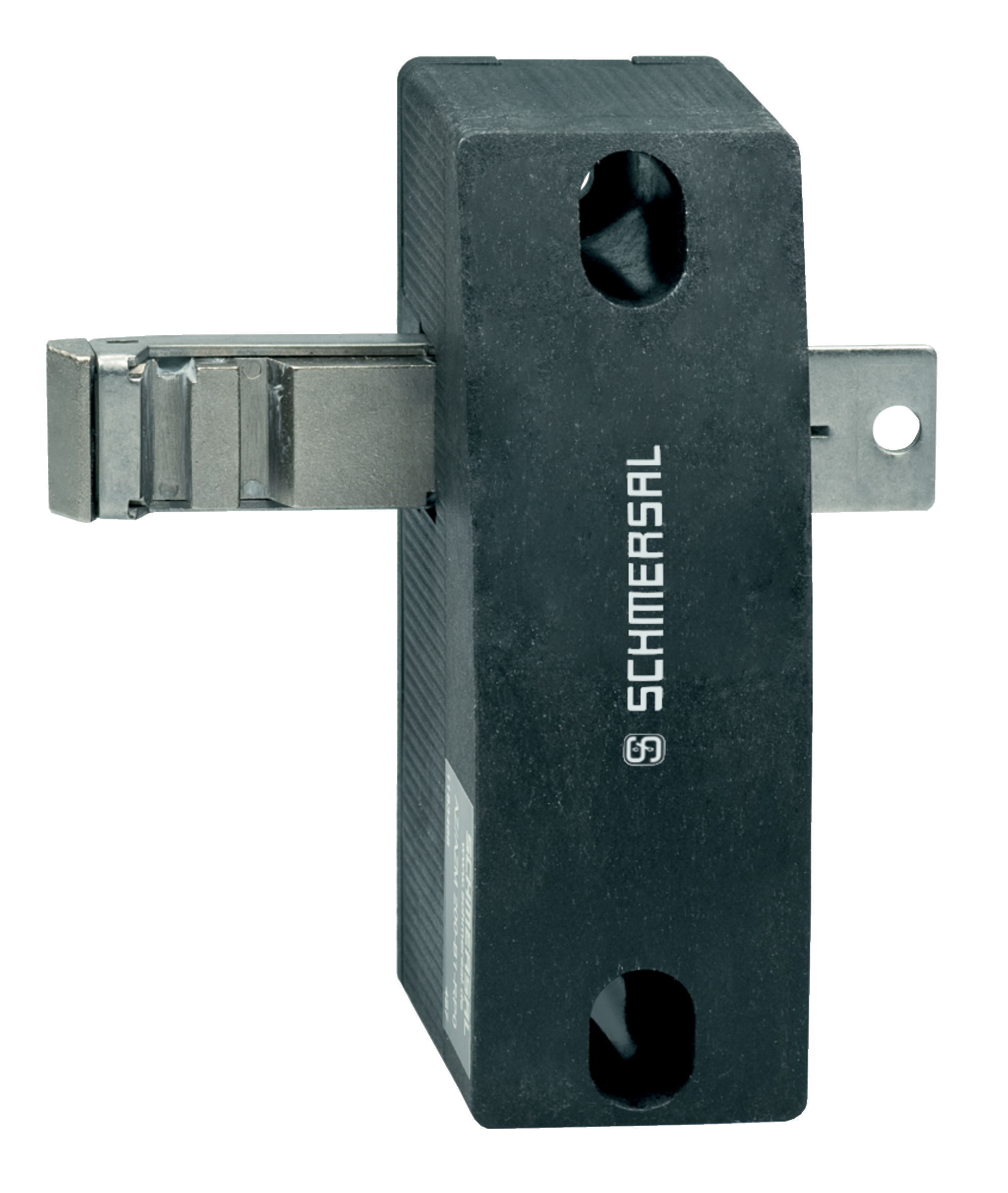

Produktbilde (enkelt katalogbilde)
ID: kaz20f07
| 371,2 kB | .jpg | 298.09700000000004 x 352.778 mm - 845 x 1000 px - 72 dpi
| 38,0 kB | .png | 74.083 x 87.489 mm - 210 x 248 px - 72 dpi
| 42,3 kB | .jpg | 104.42200000000001 x 123.47200000000001 mm - 296 x 350 px - 72 dpi
| 38,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,7 MB | .png | 199.9 x 236.6 mm - 1999 x 2366 px - 254 dpi
Dimensjonsriktig tegning betjener
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
