AZ 415-02/02ZPK-M20
| Produkt-typebetegnelse: AZ 415-(1)ZPK-(2) |
| (1) | |
| 02/11 | 2 NC-kontakter / 1 NO-kontakt / 1 NC-kontakt |
| 02/02 | 2 NC-kontakter / 2 NC-kontakter |
| 02/20 | 2 NC-kontakter / 2 NO-kontakter |
| 11/11 | 1 NO-kontakt / 1 NC-kontakt / 1 NO-kontakter / 1 NC-kontakt |
| (2) | |
| 1637 | gullbelagte kontakter |
- 2 brytere med forskjellige aktiveringsfunksjoner i én innkapsling
- 84,6 mm x 103,6 mm x 46,5 mm
- metallhus
- Lang levetid
- Høy kontaktpålitelighet med lave spenninger og strømstyrker
- Kulereile justrbar til 400 N
- 2 kabelinnganger M 20 x 1.5
- Fjærbelastede aktivatorer
Bestillingsinformasjon
| Produkt-typebetegnelse |
AZ 415-02/02ZPK-M20 |
| Artikkelnummer (bestillingsnummer) |
101164609 |
| EAN (European Article Number) |
4030661206509 |
| eCl@ss-nummer, versjon 12.0 |
27-27-26-02 |
| eCl@ss-nummer, versjon 11.0 |
27-27-26-02 |
| eCl@ss-nummer, versjon 9.0 |
27-27-26-02 |
| ETIM-nummer, versjon 7.0 |
EC002592 |
| ETIM-nummer, versjon 6.0 |
EC002592 |
Tillatelser - Standard
| Data |
cULus CCC UL |
Gobale egenskaper
| Kapslingsmateriale |
Aluminium |
| Materialet for husbelegg |
lakkert |
| Bruttovekt |
595 g |
Gobale egenskaper - Karakteristikker
| Holdekraft |
Ja |
| Antall sikkerhetskontakter |
4 |
| Antall vernedører |
1 |
Klassifisering
| Standard |
EN ISO 13849-1 |
| Mission time |
20 år |
Klassifisering - sikkerhetsutganger
| B10D Åpner (NC) |
2.000.000 bevegelser |
Mekaniske data
| Mekanisk levetid, minimum |
1.000.000 bevegelser |
| Holdekraft, minimum |
80 N |
| Holdekraft, maksimum |
400 N |
| tvangsbrytende vandring |
3,8 mm |
| Tvangsbrytende kraft, minimum |
31 N |
| Aktueringshastighet, maksikum |
0,2 m/s |
Mechanical data - Connection technique
| Konnektor stikk |
Skrueforbindelse M20 x 1.5 |
| Kabeldimensjon, minimum |
2 x 0,75 mm² |
| Kabeldimensjon, maksimum |
2 x 1,5 mm² |
| Note |
Alle indikasjoner om kabelsnittet inkluderer lederhylsene. |
Mekaniske data - mål
| Lengde på sensor |
46,5 mm |
| Bredde på sensor |
84,6 mm |
| Høyde på sensor |
103,6 mm |
Omgivelsesbetingelser
| Tetthetsgrad |
IP67 |
| Arbeidstempratur |
-25 ... +70 °C |
Ambient conditions - Insulation values
| Isolasjonsspenning |
250 VAC |
| Nominell impulsmotstandsspenning |
4 kV |
Elektriske data
| Termisk teststrøm |
6 A |
| Utstyrskategori AC-15 |
230 VAC |
| Utstyrskategori AC-15 |
4 A |
| Utstyrskategori DC-13 |
24 VDC |
| Utstyrskategori DC-13 |
4 A |
| Koblingselement |
Åpner (NC) |
| Bryteprinsipp |
Glidekontakt |
| Materiale for kontakter, elekrisk |
Sølv |
inkludert ved levering
| inkludert ved levering |
Actuator must be ordered separately. |
Språk filter
Datablad
Bruksanvisning og konformitetserklæring
UL sertifikat
CCC-sertifisering
SISTEMA-VDMA Bibliotek/Library
Last ned den nyeste versjonen av Adobe Reader

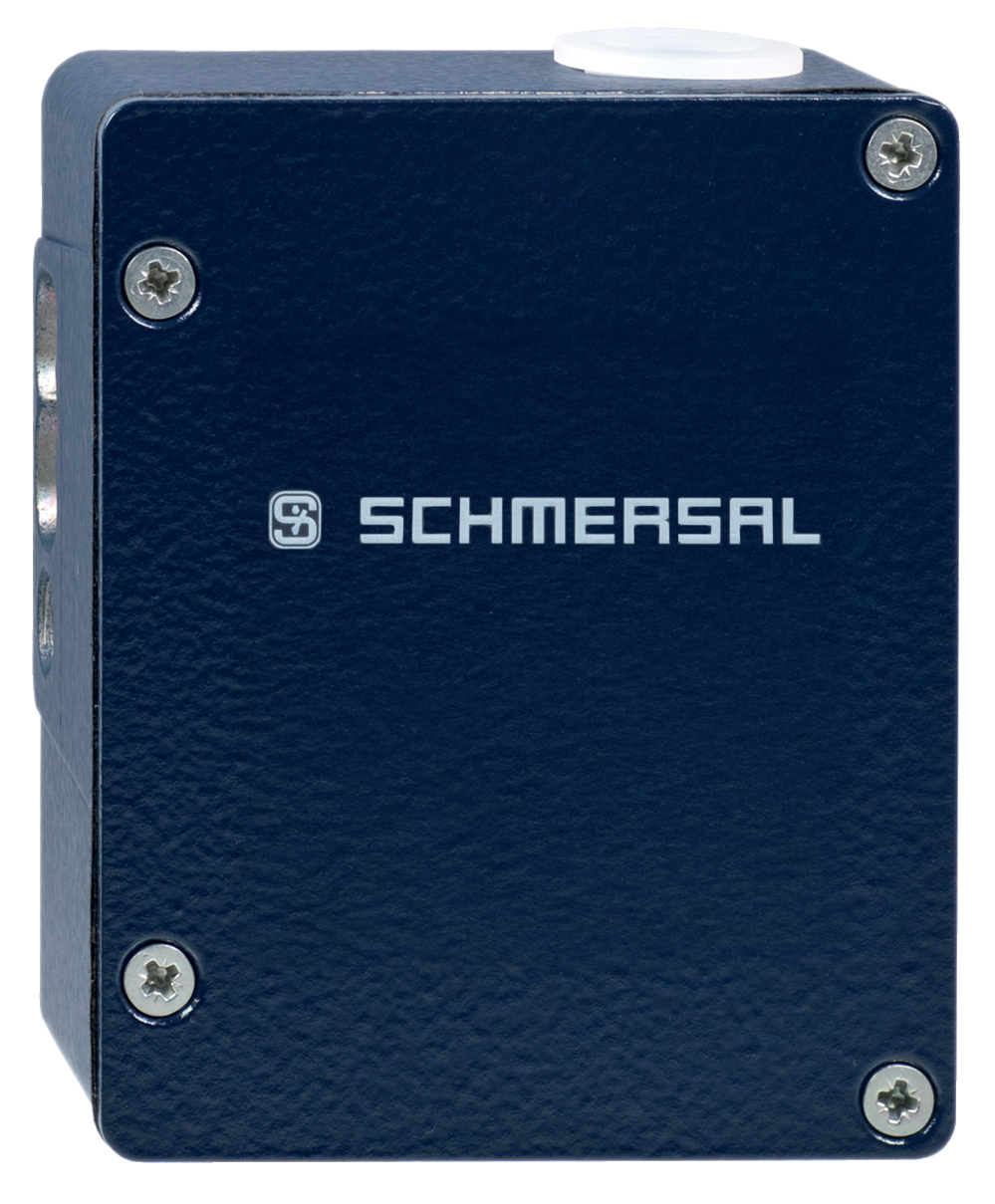

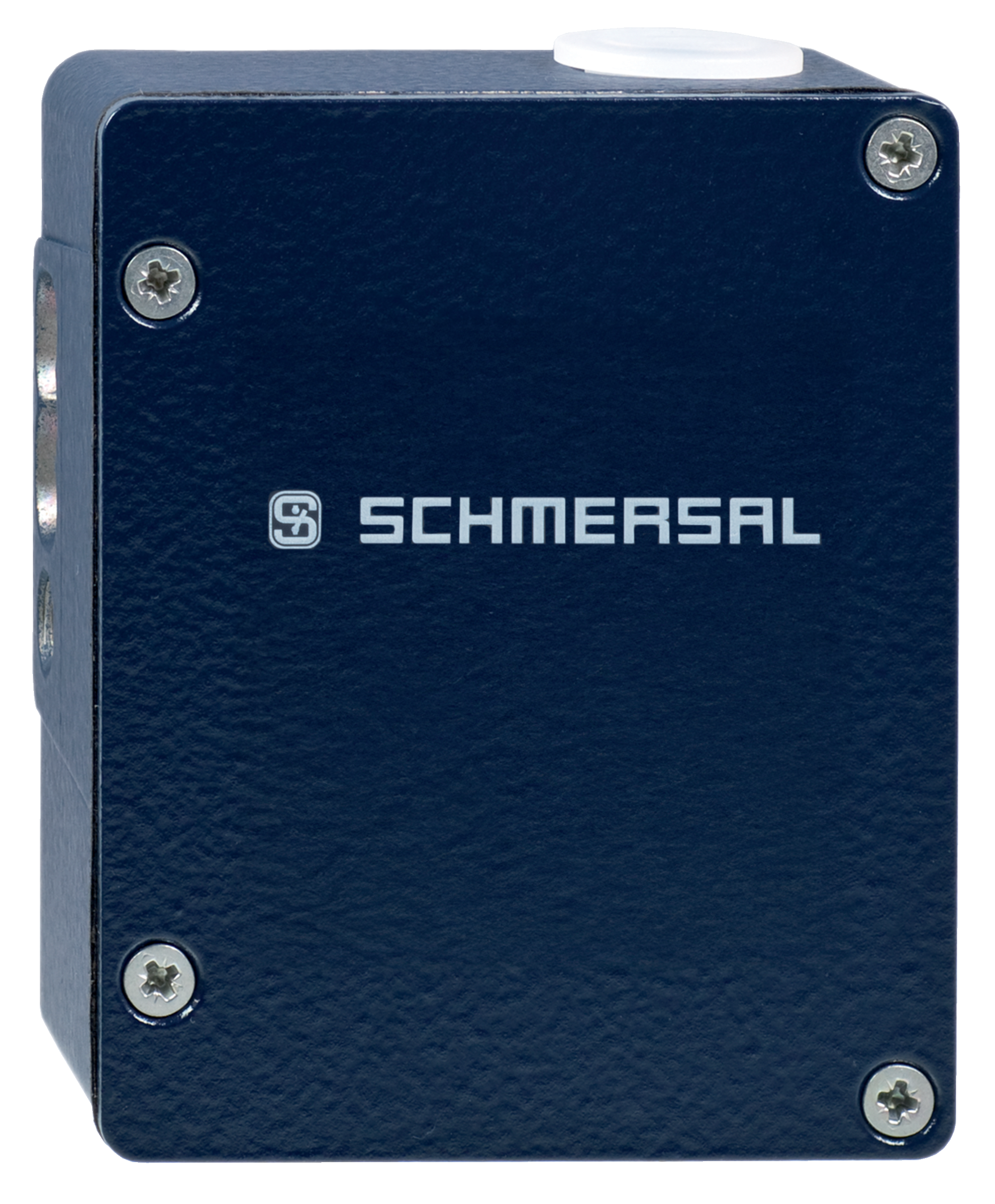

Produktbilde (enkelt katalogbilde)
ID: kaz41f16
| 772,8 kB | .jpg | 352.425 x 426.50800000000004 mm - 999 x 1209 px - 72 dpi
| 85,1 kB | .png | 74.083 x 89.60600000000001 mm - 210 x 254 px - 72 dpi
| 67,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,1 MB | .png | 200 x 241.9 mm - 2000 x 2419 px - 254 dpi
| 69,1 kB | .jpg | 101.953 x 123.47200000000001 mm - 289 x 350 px - 72 dpi

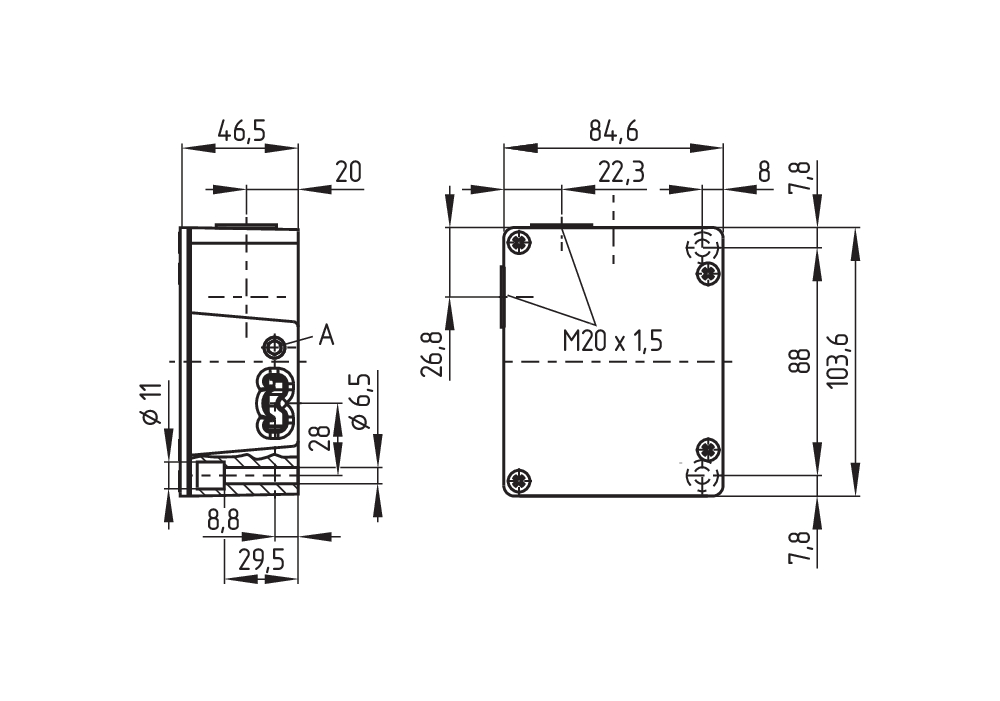

Dimensjonsriktig tegning grunnenhet

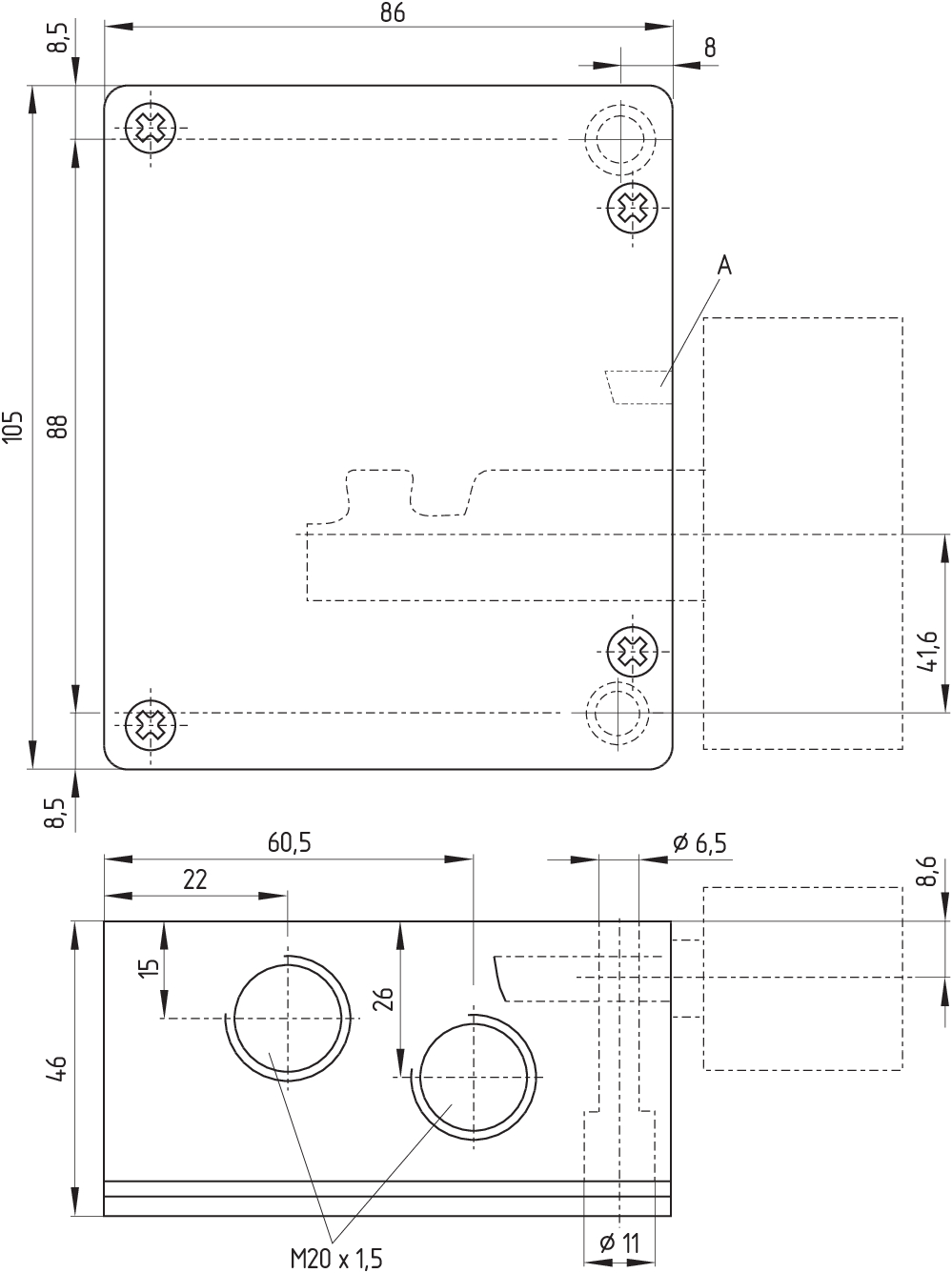

Dimensjonsriktig tegning grunnenhet

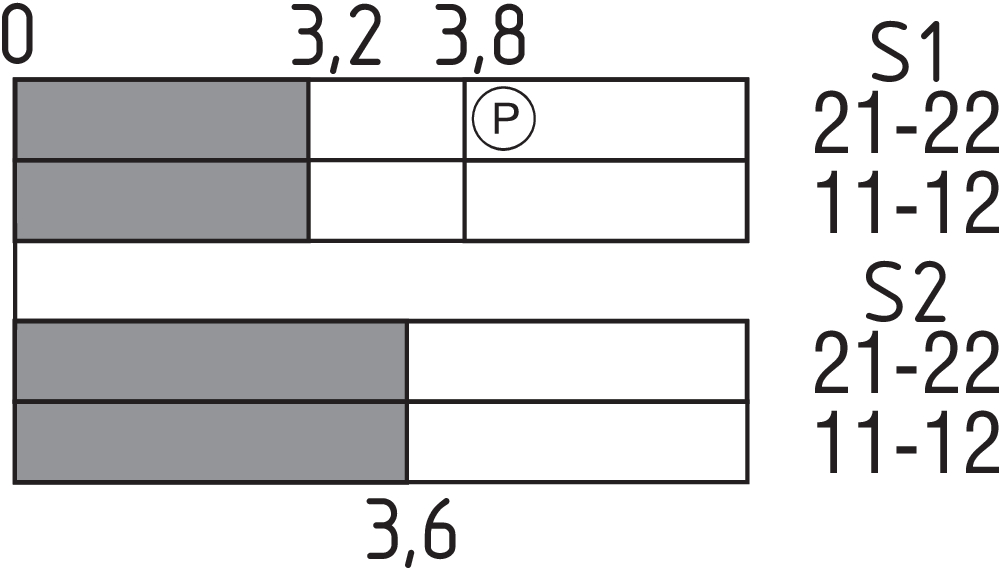

Brytervandringsdiagram
Kontakt på
Kontakt av
Innstillingsområde
Pausepunkt
Tvangsåpningsvei/ -vinkel

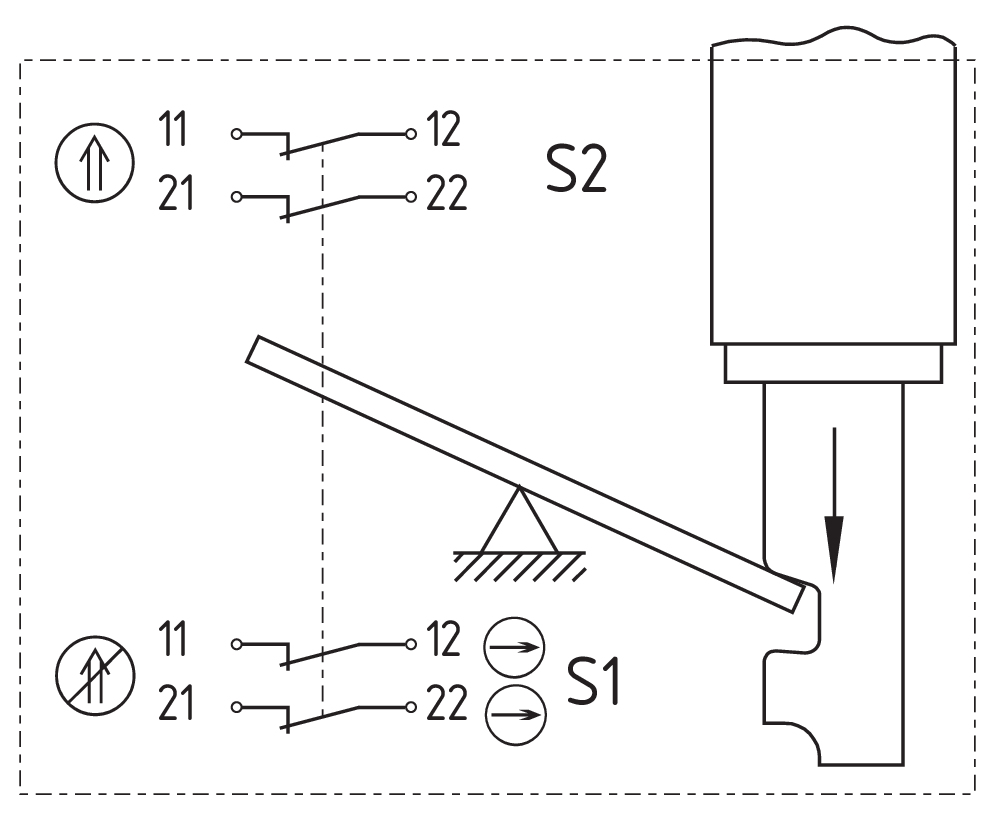

Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
101128545 NØKKEL AZ/AZM 415-B1
- For skyvedører
- Aktivatorer med returfjær
- Tolererer opptil maks. 6 mm spillerom
101142540 AKTUATOR AZ/AZM 415-B4PS
- For skyvedører
- med låsebolt og kulesnapplås
101144796 NØKKEL AZ/AZM 415-B2
- Spesielt egnet for hengslede vern
- For svært små aktiveringsradier på linje med aktivatorplanet
101144797 NØKKEL AZ/AZM 415-B3
- Spesielt egnet for hengslede vern
- For svært små aktiveringsradier i 90° til aktivatorplanet
101160461 NØKKELSPERRE SZ AZ 415-22-1
- Blokkeringsetikett med 7 sirkulære hull
- Egnet for montering i og utenfor det farlige området
- For å forhindre utilsiktet lukking, f.eks. under vedlikehold
- For komplekst anlegg
- Forhindrer aktivering av bryter
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | AZ 415 |
| Type: | See ordering code |
| Description of the component: | Positive break position switch with separate actuator for safety functions |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, February 10, 2020 |
 |
| Authorised signature Philip Schmersal Managing Director |
