AZ 19 K
AZ 19 K
Downloads
- Inngang med enkelt kabel med Tilkoblingstrakt
- 1 Nøkkelinnganger
- 1 kabel per klemme
- Plast bryterhus
- Kontaktpinne i aktuatorbro
- 2 Nøkkelinnganger
- Tetthetsgrad IP10
- Uatskillelig deksel og hus
- Hus med monteringsspor
- Selvrensing gjennom friksjonsbevegelsen i kontaktbroene
- festeskruer M4 sitter fast, fanget
Bestillingsinformasjon
| Note (Delivery capacity) |
Ikke tilgjengelig! |
| Produkt-typebetegnelse |
AZ 19 K |
| Artikkelnummer (bestillingsnummer) |
101150802 |
| EAN (European Article Number) |
4030661159140 |
| eCl@ss-nummer, versjon 12.0 |
27-27-06-10 |
| eCl@ss-nummer, versjon 11.0 |
27-27-06-10 |
| eCl@ss-nummer, versjon 9.0 |
27-27-06-10 |
| ETIM-nummer, versjon 7.0 |
EC002592 |
| ETIM-nummer, versjon 6.0 |
EC002592 |
Gobale egenskaper
| Standard |
EN 81-20 EN 81-50 |
| Kapslingsmateriale |
Glassfiberforsterket Ultramid, selvslukkende |
| Materiale for deksel |
Glassfiberforsterket Ultramid, selvslukkende |
| Bruttovekt |
40 g |
Gobale egenskaper - Karakteristikker
| Egnet for heiser |
Ja |
| Antall sikkerhetskontakter |
1 |
Mekaniske data
| Mekanisk levetid, minimum |
1.000.000 bevegelser |
| Aktiveringsslag |
8 mm |
| Aktiviseringskraft |
2 N |
| Tvangsbrytende kraft, minimum |
10 N |
| Montering |
Hus med monteringsspor |
Mechanical data - Connection technique
| Konnektor stikk |
Fjærtilkopling, WAGO burklemme |
| Kabeldimensjon, maksimum |
2,5 mm² |
| Note |
Alle indikasjoner om kabelsnittet inkluderer lederhylsene. |
Mekaniske data - mål
| Bredde |
50 mm |
| Høyde |
40 mm |
| Dybde |
20 mm |
Omgivelsesbetingelser
| Tetthetsgrad |
IP10 |
| Arbeidstempratur |
-30 ... +70 °C |
| Relativ fuktighet, maksimum |
95 % |
| Note (Relative humidity) |
ikke kondenserende |
Ambient conditions - Insulation values
| Isolasjonsspenning |
500 V |
| Nominell impulsmotstandsspenning |
4 kV |
Elektriske data
| Termisk teststrøm |
4 A |
| Utstyrskategori AC-15 |
230 VAC |
| Utstyrskategori AC-15 |
2 A |
| Utstyrskategori DC-13 |
200 VDC |
| Utstyrskategori DC-13 |
2 A |
| Koblingselement |
Åpner (NC) |
| Bryteprinsipp |
Selvrensende trykkontakt |
| Materiale for kontakter, elekrisk |
Cu- sølvbelagte nagler |
inkludert ved levering
| inkludert ved levering |
Actuator must be ordered separately. |
Språk filter
Datablad
EU-samsvarserkklæring
Last ned den nyeste versjonen av Adobe Reader

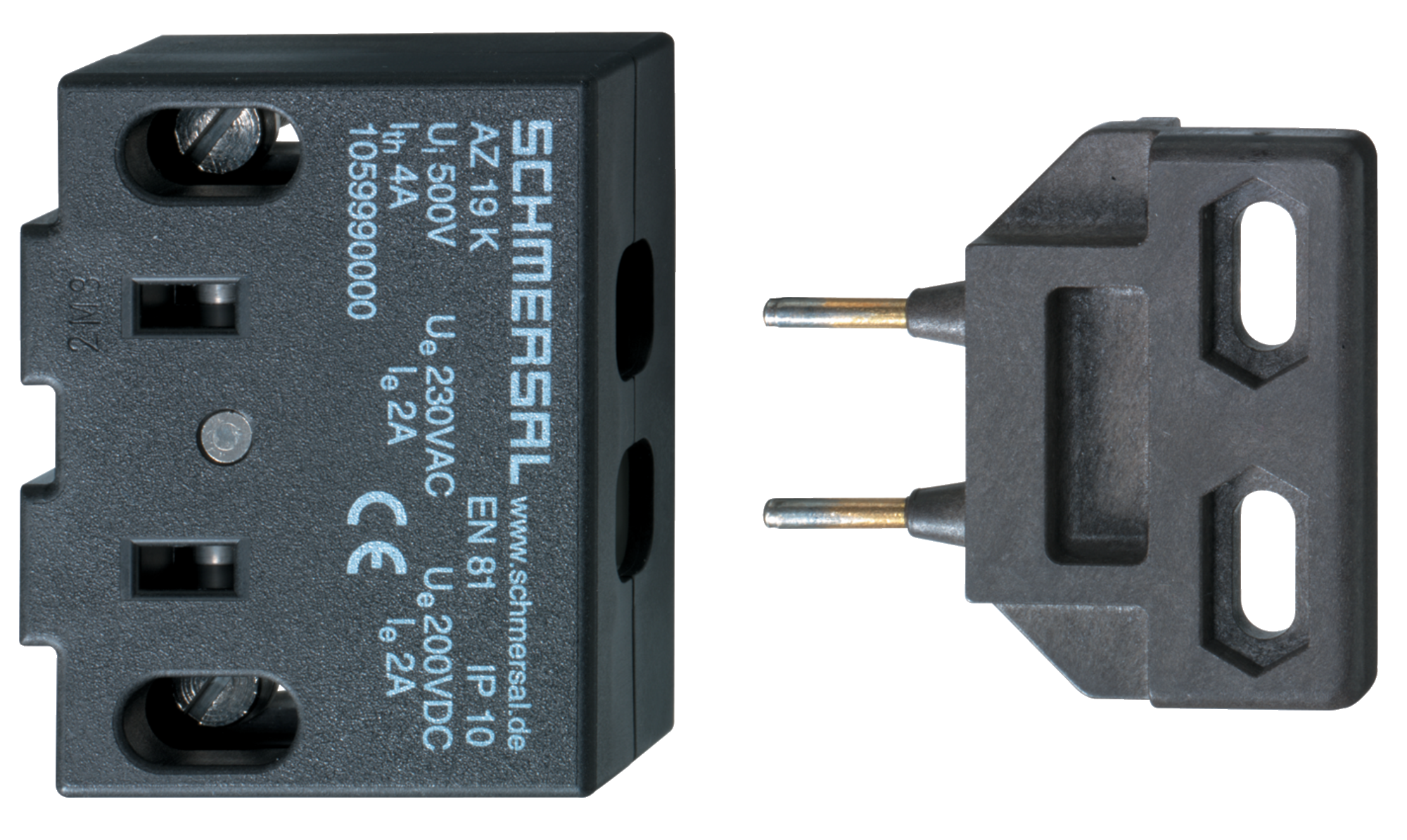

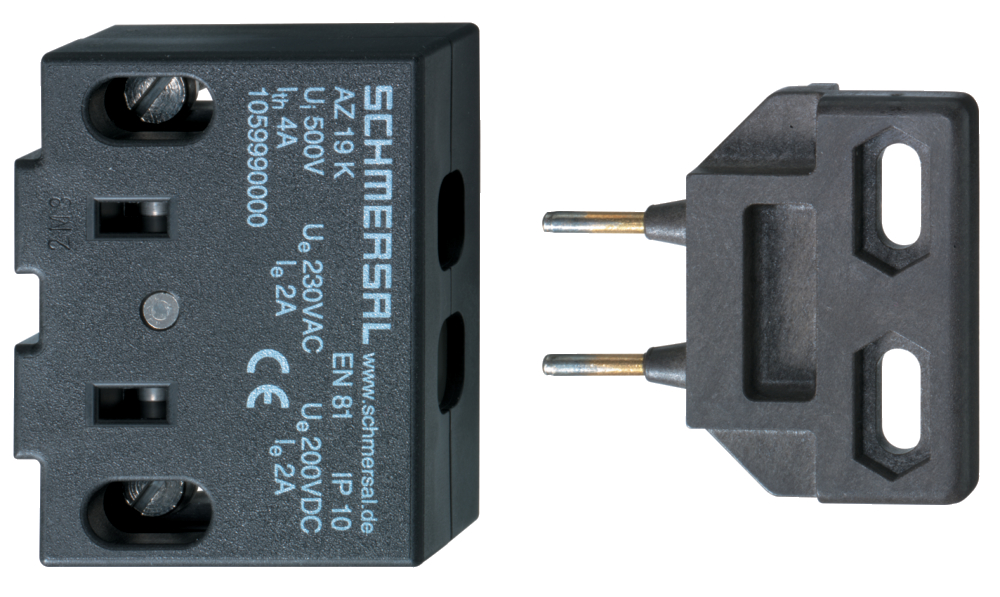

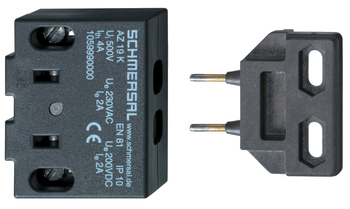

Produktbilde (enkelt katalogbilde)
ID: kaz19f01
| 486,2 kB | .jpg | 352.778 x 210.608 mm - 1000 x 597 px - 72 dpi
| 30,3 kB | .png | 74.083 x 44.097 mm - 210 x 125 px - 72 dpi
| 54,0 kB | .jpg | 123.47200000000001 x 73.73100000000001 mm - 350 x 209 px - 72 dpi
| 39,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,6 MB | .png | 167.10500000000002 x 99.762 mm - 2000 x 1194 px - 304 dpi

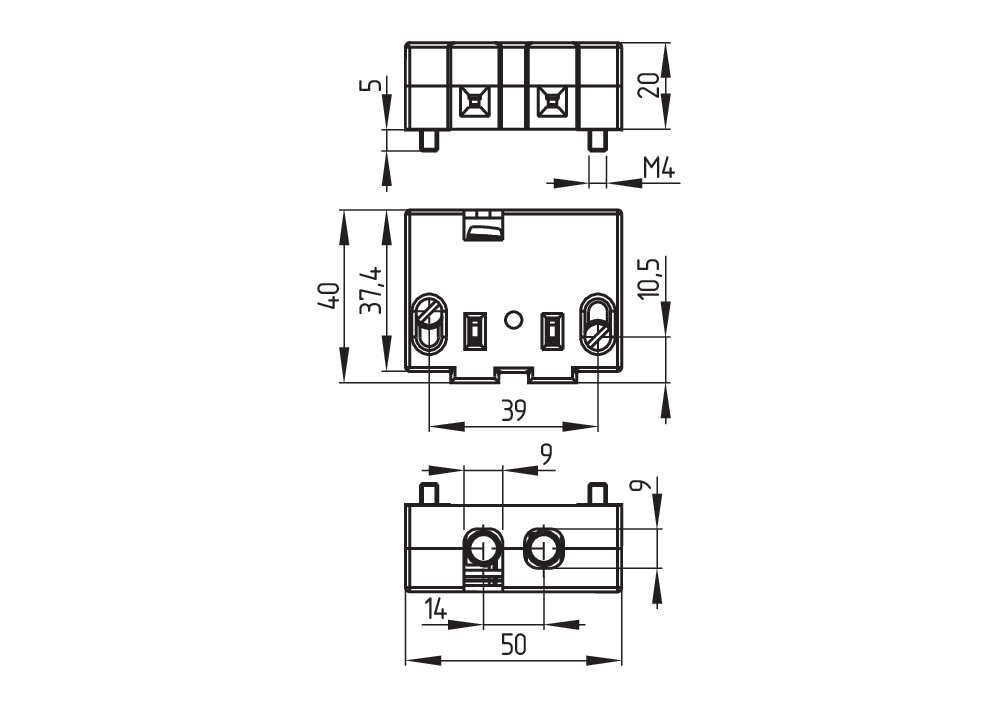

Dimensjonsriktig tegning grunnenhet
101088124 AZ 07 B/23 CONTACT BRIDGES KPL.
- Kontaktpinne i aktuatorbro
- for AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
- med Skive
101088123 AZ 07 B/21 CONTACT BRIDGES KPL.
- Kontaktpinne i aktuatorbro
- for AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
- med Skive
101093368 AZ 07-14 B/18 CONTACT BRIDGES KPL.
- Kontaktpinne i aktuatorbro
- for AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
- med Skive
101057921 AZ 06 B-1284 CONTACT BRIDGES
- Kontaktpinne i aktuatorbro
- for AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
- for Krokoppheng
101057930 AZ 06-13 B/23 CONTACT BRIDGES
- Kontaktpinne i aktuatorbro
- for AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
101057928 AZ 06-13 B/18 CONTACT BRIDGES
- Kontaktpinne i aktuatorbro
- for AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZ 01, AZ 02, AZ 03, AZ 13, AZ 14, AZ 19 |
| Type: | See ordering code |
| Year of construction: | See identification plate |
| Description of the component: | Door contact |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 81-20:2020 EN 81-50:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, September 7, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU Declaration of Conformity | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | AZ 01, AZ 02, AZ 03, AZ 13, AZ 14, AZ 19 |
| Type: | See ordering code |
| Year of construction: | See identification plate |
| Description of the component: | Door contact |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 81-20:2020 EN 81-50:2020 |
| Place and date of issue: | Wuppertal, September 7, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
