VIE-SS4P-M12-S-G-0,3M-GN-2-X-D-1
VIE-SS4P-M12-S-G-0,3M-GN-2-X-D-1
Downloads
Dati per l'ordine
| Codice |
VIE-SS4P-M12-S-G-0,3M-GN-2-X-D-1 |
| Codice articolo (codice d'ordine) |
103038981 |
| EAN (European Article Number) |
4030661546988 |
| Numero eCl@ss, versione 12.0 |
27-06-03-11 |
| Numero eCl@ss, versione 11.0 |
27-06-03-11 |
| Numero eCl@ss, versione 9.0 |
27-06-03-11 |
| Numero ETIM, versione 7.0 |
EC001855 |
| Numero ETIM, versione 6.0 |
EC001855 |
Omologazioni - Prescrizioni
| Certificazioni |
cULus |
Dati generali
| Prescrizioni |
EN IEC 61076-2-109 |
| Versione |
dritto |
| Peso lordo |
60 g |
Dati generali - Caratteristiche
| senza alogeni |
Sì |
| Compatibile con catena portacavi |
Sì |
| Numero di conduttori elettrici |
4 |
Dati meccanici
| Coppia, massima |
1 Nm |
Dati meccanici - Tecnologia di collegamento
| Lunghezza del cavo |
0,3 m |
| Sezione conduttore |
0,25 mm2 |
| Diametro del cavo |
6,5 mm |
| Raggio di flessione (fisso) |
4 x Ø-cavo |
| Raggio di flessione (mobile) |
8 x Ø-cavo |
| Colore della guaina del cavo |
verde |
| materiale della guaina del cavo |
PUR |
Dati meccanici - collegamento ad innesto connettore A
| collegamento ad innesto |
Male connector, M12 |
| forma di costruzione |
dritto |
| Codifica del connettore |
D |
| Blocco del connettore |
Blocco a vite |
| Materiale del pressacavo |
Metallo, CuZn, nichelato |
| Materiale della maniglia |
Plastica, TPU |
| Colore del corpo maniglia |
nero |
Dati meccanici - collegamento ad innesto connettore B
| collegamento ad innesto |
Male connector, M12 |
| forma di costruzione |
dritto |
| Codifica del connettore |
D |
| Blocco del connettore |
Blocco a vite |
| Materiale del pressacavo |
Metallo, CuZn, nichelato |
| Materiale della maniglia |
Plastica, TPU |
| Colore del corpo maniglia |
nero |
Condizioni ambientali
| Grado di protezione |
IP65 IP67 IP68 |
| Temperatura ambiente (collegamento ad innesto) |
-30 ... +90 °C |
| Temperatura ambiente (fissa) |
-40 ... +75 °C |
| Temperatura ambientale, (inst. mobile) |
-30 ... +70 °C |
Dati elettrici
| Corrente termica continua |
4 A |
| tensione d'esercizio nominale |
60 VAC |
| tensione d'esercizio nominale |
60 VDC |
Pin dei contatti
| Pin 1 |
giallo |
| Pin 2 |
Bianco |
| Pin 3 |
arancione |
| Pin 4 |
blu |
Filtro lingua
Scheda Tecnica
Certificazione UL
Informazione clienti
Download dell'ultima versione di Adobe Reader

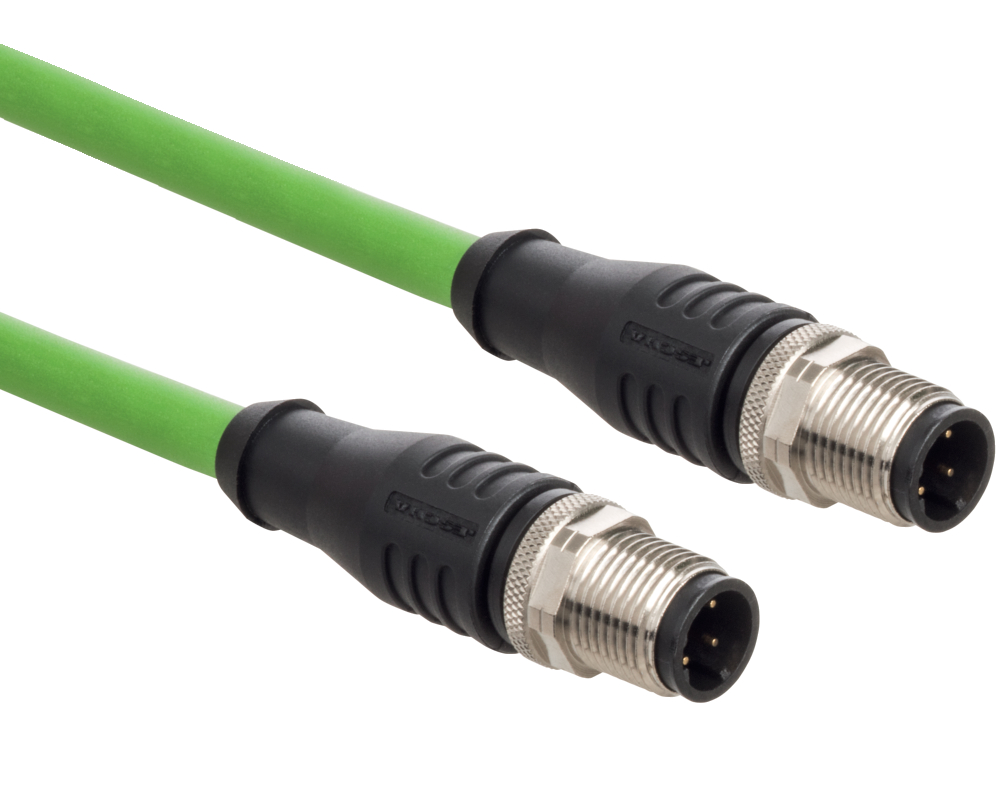

Immagine del prodotto (foto singola per catalogo)
