TQ 700-20 S
TQ 700-20 S
Downloads
| Codice: TQ 700-(1) S |
| (1) | |
| 11 | 1 contatto di chiusura (NO) / 1 contatto d'apertura (NC) |
| 02 | 2 contatti d'apertura (NC) |
| 20 | 2 contatti di chiusura (NO) |
- 1 entrata cavo M20
- Custodia in plastica
- montaggo verticale
- Ampio vano di collegamento
- Nessuna torsione dell'anello di traino possibile
- funzione di tiro della fune
- 2 Contatti
Dati per l'ordine
| Codice |
TQ 700-20 S |
| Codice articolo (codice d'ordine) |
103000084 |
| EAN (European Article Number) |
4030661445786 |
| Numero eCl@ss, versione 12.0 |
27-27-06-07 |
| Numero eCl@ss, versione 11.0 |
27-27-06-07 |
| Numero eCl@ss, versione 9.0 |
27-27-06-07 |
| Numero ETIM, versione 7.0 |
EC000030 |
| Numero ETIM, versione 6.0 |
EC000030 |
Omologazioni - Prescrizioni
| Certificazioni |
cULus |
Dati generali
| Prescrizioni |
EN IEC 60947-5-1 |
| Materiale della custodia |
materiale sintetico, termoplastica |
| Materiale dell'coperchio |
materiale sintetico, termoplastica |
| Peso lordo |
255 g |
Dati generali - Caratteristiche
| quantità di contatti d'apertura |
0 |
| quantità di contatti di chiusura |
2 |
Dati meccanici
| Durata meccanica, minimo |
1.000.000 manovre |
| Forza di azionamento, minima {N} |
74,8 N |
| Forza di azionamento, massima |
101,2 N |
Dati meccanici - Tecnologia di collegamento
| Connettore di collegamento |
Collegamento a vite M20 x 1.5 |
| Sezione di collegamento, massimo |
2,5 mm² |
| Osservazioni |
Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore. |
Dati meccanici - Dimensioni
| larghezza |
40,5 mm |
| altezza |
160 mm |
| profondità |
42,5 mm |
Condizioni ambientali
| Grado di protezione |
IP67 |
| Temperatura ambiente |
-25 ... +70 °C |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
500 V |
| Resistenza alla tensione impulsiva nominale |
6 kV |
Dati elettrici
| Corrente termica continua |
10 A |
| Elemento di commutazione |
contatto di chiusura (NO) |
| principio di comando |
Commutazione lenta |
| Materiale dei contatti, elettrici |
Argento |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Certificazione UL
Download dell'ultima versione di Adobe Reader
Immagine del prodotto (foto singola per catalogo)
ID: ktq70f01
| 493,4 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi
| 38,6 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi
| 33,8 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi
| 23,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,8 MB | .png | 169.249 x 254 mm - 1999 x 3000 px - 300 dpi
Disegno quotato disp. di base

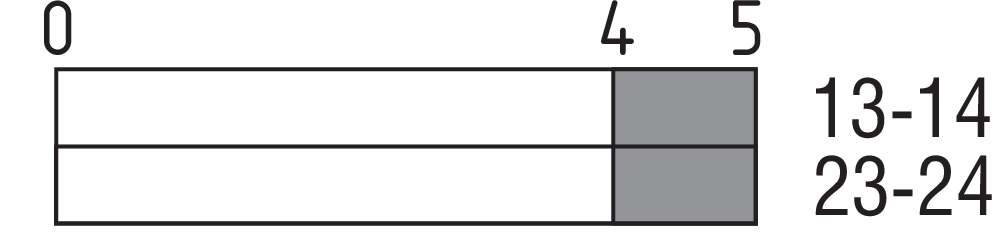

Diagramma della corsa di azionamento
Contatto chiuso
Contatto aperto
Campo di regolazione
punto di arresto
Corsa/angolo di apertura obbligata
Sorveglianza dell'elettroserratura secondo EN ISO 14119
contatto NC ad apertura obbligata
azionato
non azionato
contatto NA
contatto NC
| Dichiarazione di conformità UE |  |
| Original | ACE Schmersal Eletroeletrônica Industrial Ltda. Av. Brasil, nº 815 Jardim Esplanada CEP: 18557-646 Boituva - SP Brasile Internet: www.schmersal.com.br |
| Dichiarazione: | Si dichiara con la presente che i seguenti componenti, sulla base della loro progettazione e costruzione, sono conformi ai requisiti delle direttive europee sotto elencate. |
| Denominaz. del componente: | TQ 700 S |
| Tipo: | vedere codice prodotto |
| Descrizione del componente: | Interruttore a fune / Interruttore di finecorsa |
| Direttive rilevanti: | Direttiva Bassa Tensione | 2014/35/UE |
| Direttiva RoHS | 2011/65/UE |
| Norme armonizzate correlate: | EN 60947-5-1:2017 + AC:2020 |
| Responsabile per la documentazione tecnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Luogo e data di emissione: | Boituva, 15 febbraio 2024 |
 |
| Firma del legale rappresentante Marco Antonio De Dato Direttore Costruzione & Sviluppo |
