SRB401EM-230V
SRB401EM-230V
Downloads
- Modulo di ampliamento per la duplicazione di contatti
- 4 contatti di sicurezza, STOP 0
- 1 Uscite di segnalazione
Dati per l'ordine
| Nota (possibilità di fornitura) |
Non più disponibile! |
| Codice articolo di ricambio |
101196811 |
| Codice |
SRB401EM-230V |
| Codice articolo (codice d'ordine) |
101182857 |
| EAN (European Article Number) |
4250116202454 |
| Numero eCl@ss, versione 12.0 |
27-37-18-19 |
| Numero eCl@ss, versione 11.0 |
27-37-18-19 |
| Numero eCl@ss, versione 9.0 |
27-37-18-19 |
| Numero ETIM, versione 7.0 |
EC001449 |
| Numero ETIM, versione 6.0 |
EC001449 |
Dati generali
| Prescrizioni |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Fattori climatici |
EN 60068-2-78 |
| Materiale della custodia |
materiale sintetico, termoplastica rinforzata con fibra di vetro, ventilata |
| Peso lordo |
260 g |
Dati generali - Caratteristiche
| Riconoscimento rottura filo |
Sì |
| Morsetti estraibili |
Sì |
| Circuito di ripristino |
Sì |
| Funzione di reset automatico |
Sì |
| Riconoscimento dispersione a terra |
Sì |
| Display integrato, stato |
Sì |
| quantità di contatti ausiliari |
1 |
| Numero di LED |
1 |
| quantità di contatti d'apertura |
1 |
| quantità di contatti di sicurezza |
4 |
Osservazioni per la sicurezza
| Prescrizioni |
EN IEC 60947-5-1 EN IEC 61508 |
| Categoria Stop |
0 |
Osservazioni per la sicurezza - Uscite relè
| Performance Level, Stop 0, fino a |
e |
| Categoria, Stop 0 |
4 |
| Diagnostic Coverage (DC) Level, Stop 0 |
≥ 99 % |
| Valore PFH: Stop 0 |
2,00 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), Stop 0, idoneo per applicazioni in |
3 |
| Durata di utilizzo |
20 Anno(i) |
| Common Cause Failure (CCF), minimo |
65 |
Dati meccanici
| Durata meccanica, minimo |
10.000.000 manovre |
| Montaggio |
fissaggio rapido per guide DIN secondo DIN EN 60715 |
Dati meccanici - Tecnologia di collegamento
| Identificazione dei collegamenti |
IEC/EN 60947-1 |
| Sezione di collegamento, minima |
0,25 mm² |
| Sezione di collegamento, massimo |
2,5 mm² |
| Coppia di serraggio dei morsetti |
0,6 Nm |
| Tipo di cavo consentito |
solid single-wire flexible |
| collegamenti, (meccanico) |
Screw terminals |
Dati meccanici - Dimensioni
| larghezza |
22,5 mm |
| altezza |
100 mm |
| profondità |
121 mm |
Condizioni ambientali
| Grado di protezione della custodia |
IP40 |
| Grado di protezione del vano di installazione |
IP54 |
| Grado di protezione di morsetti o collegamenti |
IP20 |
| Temperatura ambiente |
-25 ... +50 °C |
| Temperatura di stoccaggio e trasporto |
-40 ... +85 °C |
| Resistenza alle vibrazioni |
10...55 Hz, ampiezza 0,35 mm, ± 15 % |
| resistenza a urti |
30 g / 11 ms |
Condizioni ambientali - Valori di isolamento
| Resistenza alla tensione impulsiva nominale |
4 kV |
| Categoria di sovratensione |
III |
| Grado di sporco |
2 |
Dati elettrici
| Ambito di frequenza |
50 Hz 60 Hz |
| Tensione d'esercizio |
230 VAC -15 % / +6 % |
| tensione d'esercizio nominale |
230 VAC |
| Corrente di funzionamento |
50 mA |
| Tensione nominale di alimentazione di comando in AC a 50 Hz, minima |
195.5 VAC |
| Tensione nominale di alimentazione di comando in AC a 50 Hz, massima |
243.8 VAC |
| Tensione nominale di alimentazione di comando in AC a 60 Hz, minimo |
195.5 VAC |
| Tensione nominale di alimentazione di comando in AC a 60 Hz, massima |
243.8 VAC |
| Potenza elettrica assorbita |
1 W |
| Potenza elettrica assorbita |
1 VA |
| Resistenza contatti, massimo |
0,1 Ω |
| Nota (Resistenza contatti) |
in perfette condizioni |
| Ritardo alla diseccitazione con arresto d'emergenza, massimo |
35 ms |
| Tempo, Ritardo all'eccitazione con avvio automatico, massimo, tipico |
30 ms |
| Materiale dei contatti, elettrici |
AgSn0. autopulente, azione obbligata |
Dati elettrici - Ingressi digitali
| Resistenza del cavo, massimo |
40 Ω |
Dati elettrici - Compatibilità elettromagnetica (EMC)
| Resistenza alle interferenze |
Direttiva EMC |
Segnalazione di stato
| Stati funzionali visualizzati |
posizione dei relè K1/K2 |
Osservazioni
| Nota (generale) |
Soppresori induttivi (contattore, relè ecc.) vanno ripristinati con una commutazione idonea. |

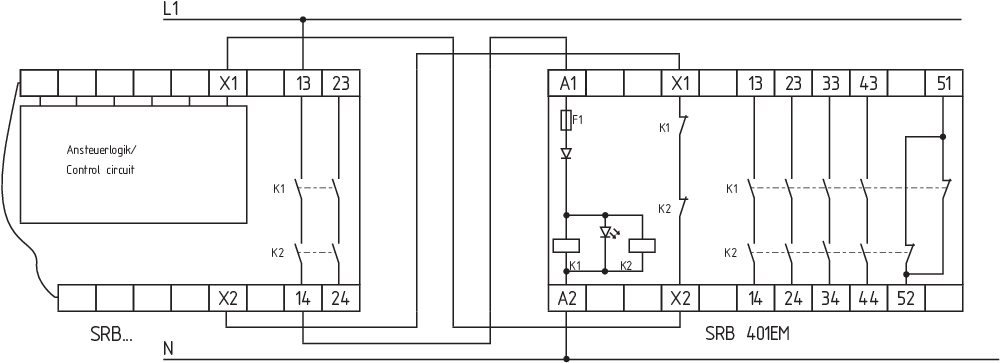

Esempio di azionamento
| Osservazioni (Esempio di azionamento) |
Livello di prestazione: controllo monocanale del modulo di ampliamento adatto per il rafforzamento di contatti e duplicazione di contatti del modulo di sicurezza collegato. I morsetti X1 e X2 del modulo di ampliamento devono essere collegati con il circuito di ritorno e con il circuito di reset del modulo di sicurezza. L'esempio di circuito mostra il controllo del modulo di ampliamento mediante un modulo di sicurezza a relè SRB... Con dispositivo di sicurezza chiuso ed in assenza di tensione. |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Esempio di collegamento (cablaggio elettrico)
Download dell'ultima versione di Adobe Reader

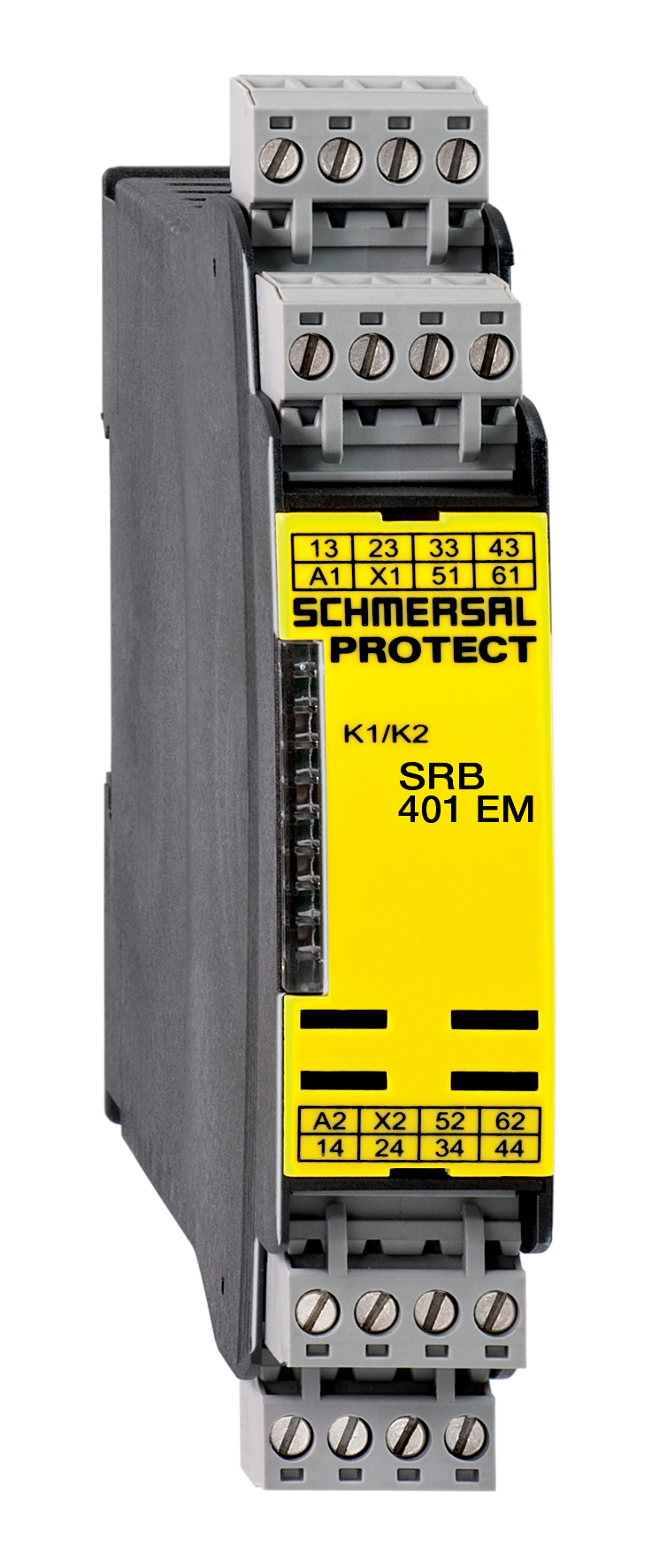

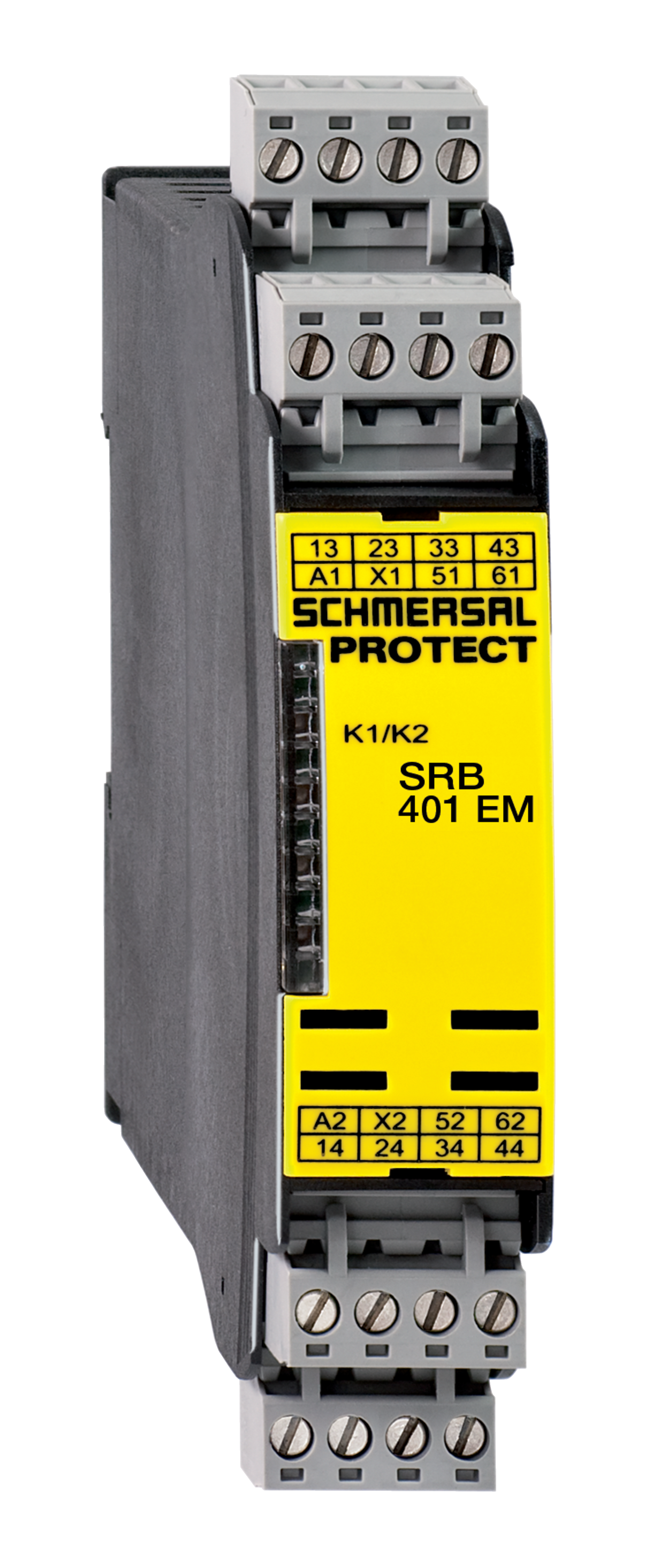

Immagine del prodotto (foto singola per catalogo)
