RK-S-42-2ST8-2
RK-S-42-2ST8-2
Downloads
- Diametro di montaggio Ø 22,3 mm
- Montaggio Dado zigrinato
- fino a 6 mm Spessore calotta frontale
- Per condizioni ambientali difficili
Dati per l'ordine
| Codice |
RK-S-42-2ST8-2 |
| Codice articolo (codice d'ordine) |
103013325 |
| EAN (European Article Number) |
4030661490144 |
| Numero eCl@ss, versione 12.0 |
27-37-14-04 |
| Numero eCl@ss, versione 11.0 |
27-37-14-04 |
| Numero eCl@ss, versione 9.0 |
27-37-14-04 |
| Numero ETIM, versione 7.0 |
EC000632 |
| Numero ETIM, versione 6.0 |
EC000632 |
Omologazioni - Prescrizioni
| Certificazioni |
cULus |
Dati generali
| Prescrizioni |
EN IEC 60947-5-1 EN IEC 60947-1 |
| condizioni di montaggio (meccanico) |
arbitrariamente |
| materiale dell'apparecchio di comando |
materiale sintetico |
| Materiale dell'anello frontale |
materiale sintetico |
| Materiale del soffietto di tenuta |
silicone |
| Spessore del materiale del soffietto |
1,5 mm |
| Colore dell'anello frontale |
nero |
| Colore del rivestimento della guarnizione |
grigio |
| Peso lordo |
40 g |
Dati generali - Caratteristiche
| Ritorno in posizione zero |
no |
| Elemento di tenuta, aggiuntivo |
Sì |
| Applicazioni in esterno |
Sì |
| Funzioni di sicurezza |
no |
| quantità di direzioni |
4 |
| Osservazioni (posizioni pulsante) |
Posizione A, B, C, D |
| Numero di collegamenti meccanici |
2 |
| quantità di posizioni di comando |
4 |
Dati meccanici
| Durata meccanica, minimo |
1.000.000 manovre |
| Durata meccanica, posizione momentanea (per posizione) |
500.000 manovre |
| Angolo di commutazione |
20 ° |
| Forza di azionamento, circa |
11 N |
| Montaggio |
Dado centrale SW41 |
Dati meccanici - Tecnologia di collegamento
| Connettore di collegamento |
2 x Connector plug M12, 8-pole, A-coding |
Dati meccanici - Dimensioni
| Profondità di montaggio |
30 mm |
| Osservazioni (profondità di montaggio) |
Più collegamento ad innesto |
| Lunghezza della attuatore |
85 mm |
| Diametro di montaggio |
22,3 mm |
| Spessore della piastra frontale, minima |
1,5 mm |
| Spessore della piastra frontale, massima |
6 mm |
| Diametro per il montaggio secondo EN 60947-1 |
22.3 + 0.4 mm |
| Spaziatura |
90 x 90 mm |
Condizioni ambientali
| Grado di protezione dell'elemento di contatto |
IP67 |
| Grado di protezione della piastra frontale |
IP67 IP69 |
| Temperatura ambiente |
-40 ... +80 °C |
| resistenza a urti |
30 g / 11 ms |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
30 V |
| Resistenza alla tensione impulsiva nominale |
0,5 kV |
| Grado di sporco |
2 |
Dati elettrici
| Corrente di funzionamento |
300 mA |
| Categoria d'utilizzo DC-12 |
30 VDC |
| Categoria d'utilizzo DC-12 |
0,3 A |
| Capacità di commutazione, massima |
7,2 W |
| principio di comando |
Contatti reed, ad azionamento senza contatto |
| Frequenza di commutazione massima |
1.200 /h |
| Elemento di commutazione |
commutazione |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Certificazione UL
Brochure
Download dell'ultima versione di Adobe Reader

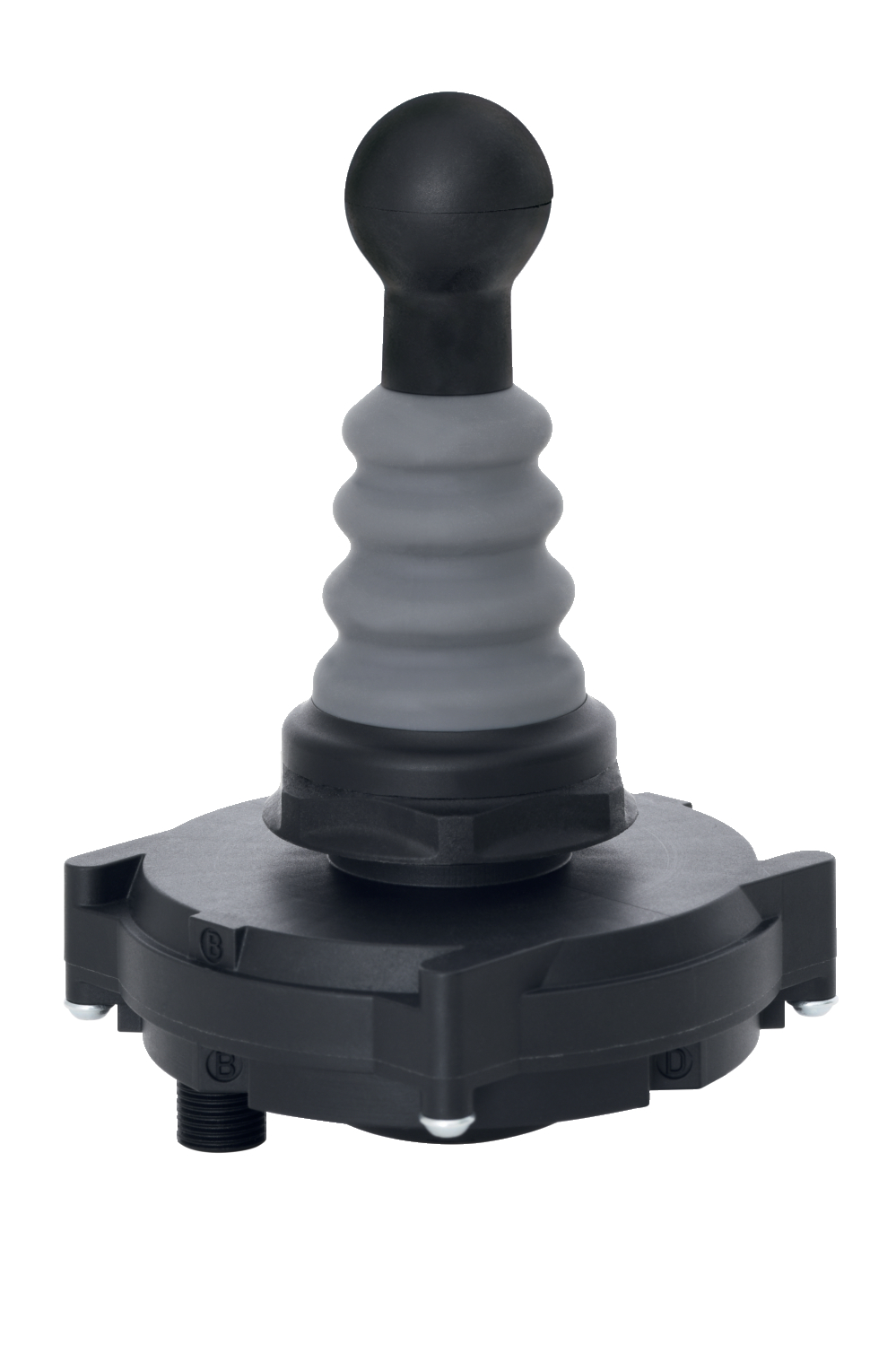

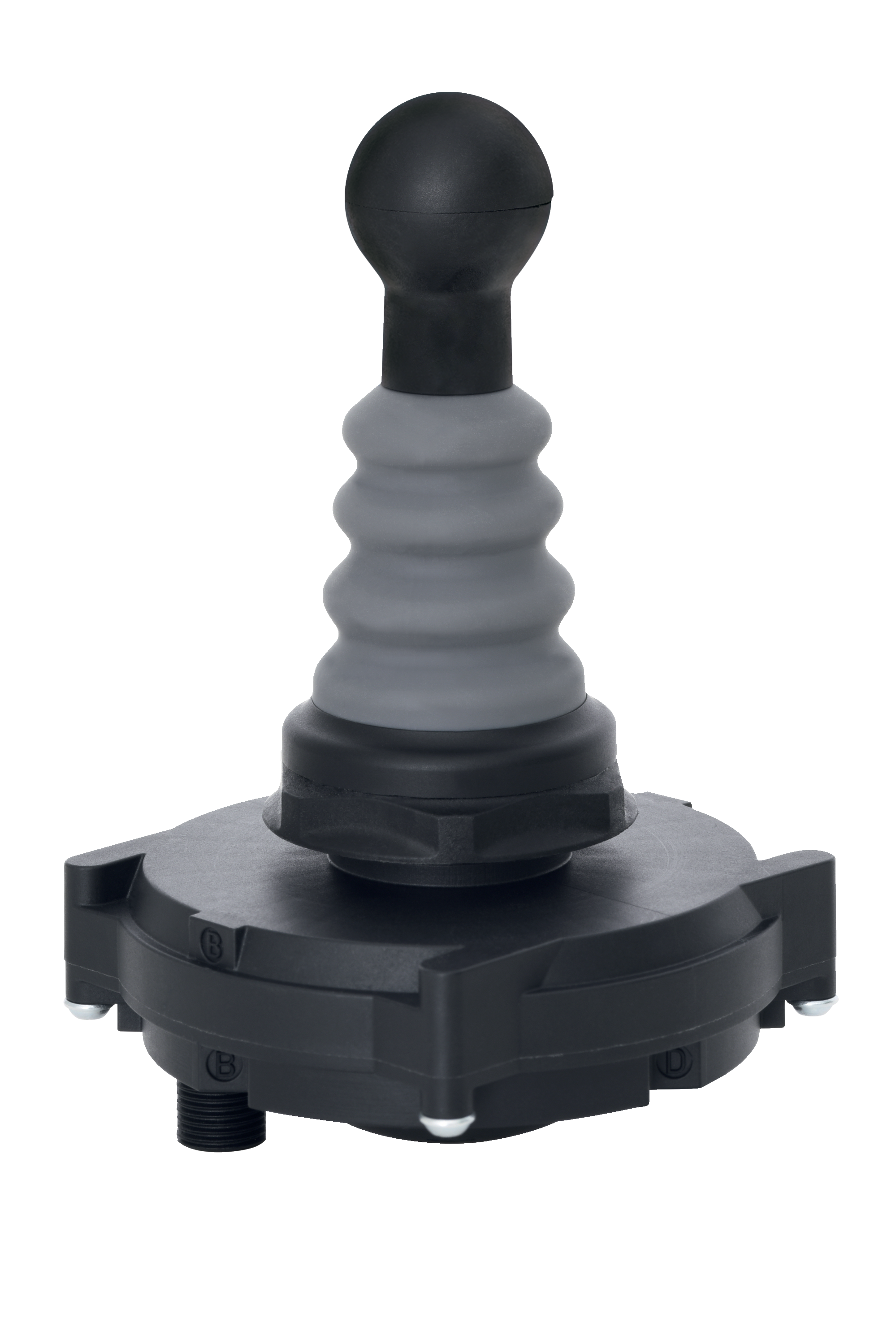

Immagine del prodotto (foto singola per catalogo)
