EX-TV10S 335-12Z-3D
| Codice: EX-TV(1)S 335-(2)Z-(3)-D |
| (1) | |
| 8 | Foro asse Ø 8 mm |
| 10 | Foro asse Ø 10 mm |
| (2) | |
| 02 | 2 contatti d'apertura (NC) |
| 03 | 3 contatti d'apertura (NC) |
| 11 | 1 contatto di chiusura (NO) / 1 contatto d'apertura (NC) |
| 12 | 1 contatto di chiusura (NO) / 2 contatti d'apertura (NC) |
| (3) | |
| M20 | Passacavo M20 |
- Ex-Zona 22
- Custodia di metallo
- Albero di azionamento ruotabile di 360°
- Azionatore successivamente regolabile di 4 x 90°
- 40,5 mm x 107 mm x 65,3 mm
- Ampiamente resistente a oli e benzina
Dati per l'ordine
| Codice |
EX-TV10S 335-12Z-3D |
| Codice articolo (codice d'ordine) |
153003341 |
| Numero eCl@ss, versione 12.0 |
27-27-06-09 |
| Numero eCl@ss, versione 11.0 |
27-27-06-09 |
| Numero eCl@ss, versione 9.0 |
27-27-06-09 |
| Numero ETIM, versione 7.0 |
EC002591 |
| Numero ETIM, versione 6.0 |
EC002591 |
Omologazioni - Prescrizioni
| Certificazioni |
cULus ATEX (Konformitätserklärung) |
Protezione antiesplosione
| Protezione antideflagrante: prescrizioni |
EN IEC 60079-0 EN IEC 60079-15 EN 60079-31 |
| Zone protezione antideflagrante |
2 22 |
| Categoria della protezione antideflagrante |
3G 3D |
| Contrassegno della protezione antideflagrante |
D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Dichiarazione del produttore |
Zona ATEX 2 e 22 |
Dati generali
| forma costruttiva dell'alloggiamento |
forma di costruzione normale |
| Forma di avviamento secondo EN 50041 |
A |
| Materiale della custodia |
Alluminio |
| Materiale del rivestimento della custodia |
verniciato |
| Materiale leva |
metallo |
| Peso lordo |
295 g |
Dati generali - Caratteristiche
| quantità di contatti di sicurezza |
2 |
Osservazioni per la sicurezza
| Prescrizioni |
EN ISO 13849-1 |
| Durata di utilizzo |
20 Anno(i) |
Dati meccanici
| Elemento di azionamento |
Leva oscillante con rotella |
| Materiale rotella |
materiale sintetico |
| Durata meccanica, minimo |
30.000.000 manovre |
| Foro per l'albero |
10 mm |
| Energia d'urto, massima |
4 J |
| Velocità di azionamento, massima |
2,5 m/s |
| Osservazioni (Velocità di azionamento) |
Velocità di azionamento con un angolo di avvicinamento di 30° |
Dati meccanici - Tecnologia di collegamento
| Connettore di collegamento |
Collegamento a vite M20 x 1.5 |
| Serraggio del pressacavo, minimo |
7 mm |
| Serraggio del pressacavo, massimo |
12 mm |
| Sezione di collegamento, minima |
0,75 mm² |
| Sezione di collegamento, massimo |
2,5 mm² |
| Osservazioni |
Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore. |
| Sezione conduttore |
13 AWG |
Dati meccanici - Dimensioni
| lunghezza del sensore |
60,6 mm |
| larghezza del sensore |
40,5 mm |
| altezza del sensore |
134 mm |
Condizioni ambientali
| Grado di protezione |
IP67 |
| Temperatura ambiente |
-20 ... +60 °C |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
500 V |
| Resistenza alla tensione impulsiva nominale |
6 kV |
Dati elettrici
| Corrente termica continua |
10 A |
| Categoria d'utilizzo AC-15 |
230 VAC |
| Categoria d'utilizzo AC-15 |
4 A |
| Categoria d'utilizzo DC-13 |
24 VDC |
| Categoria d'utilizzo DC-13 |
4 A |
| Elemento di commutazione |
1 contatto di chiusura (NO) / 2 contatti d'apertura (NC) |
| Frequenza di commutazione massima |
5.000 /h |
| Materiale dei contatti, elettrici |
Argento |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Certificazione UL
Libreria SISTEMA-VDMA
Download dell'ultima versione di Adobe Reader

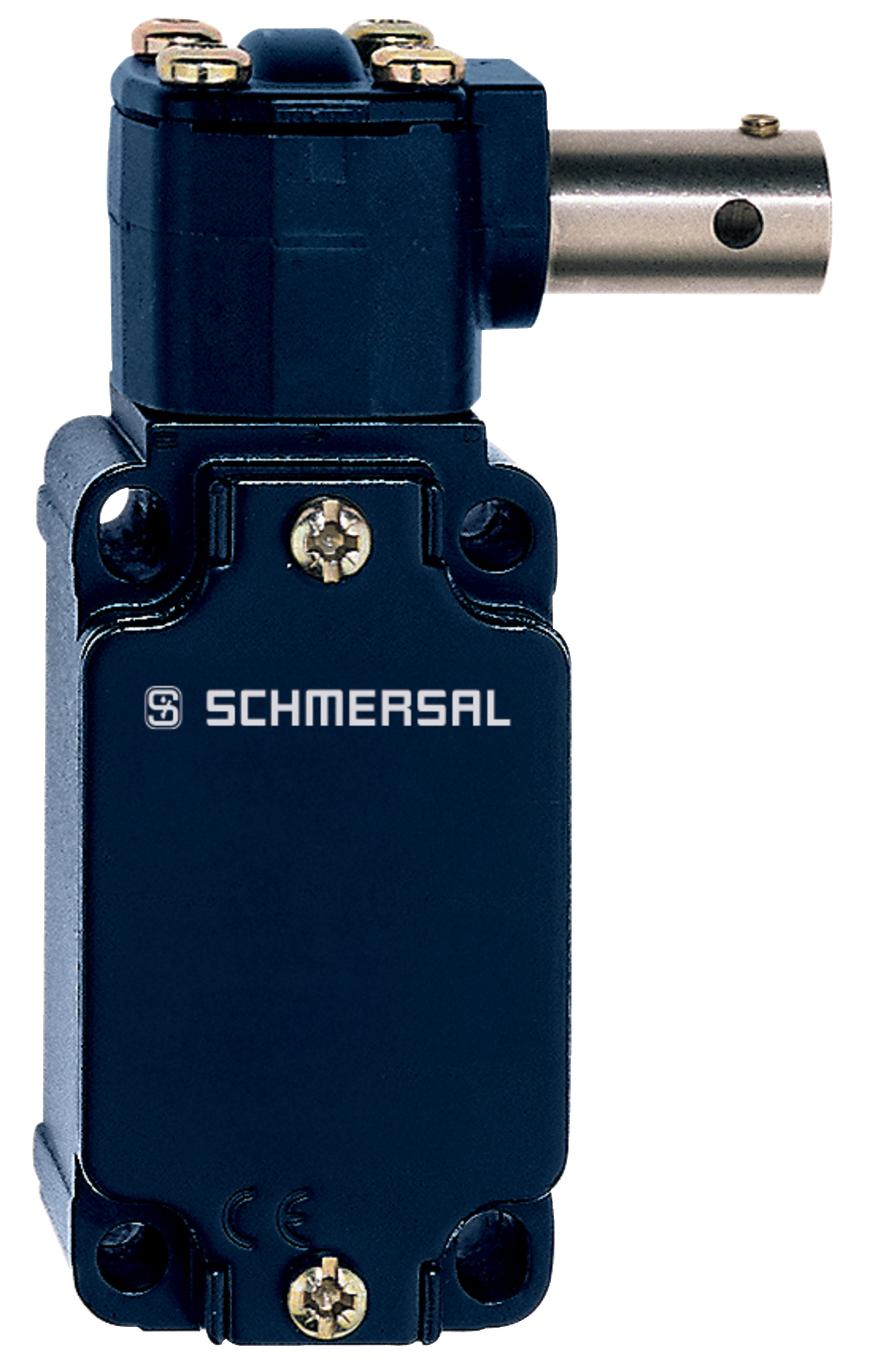

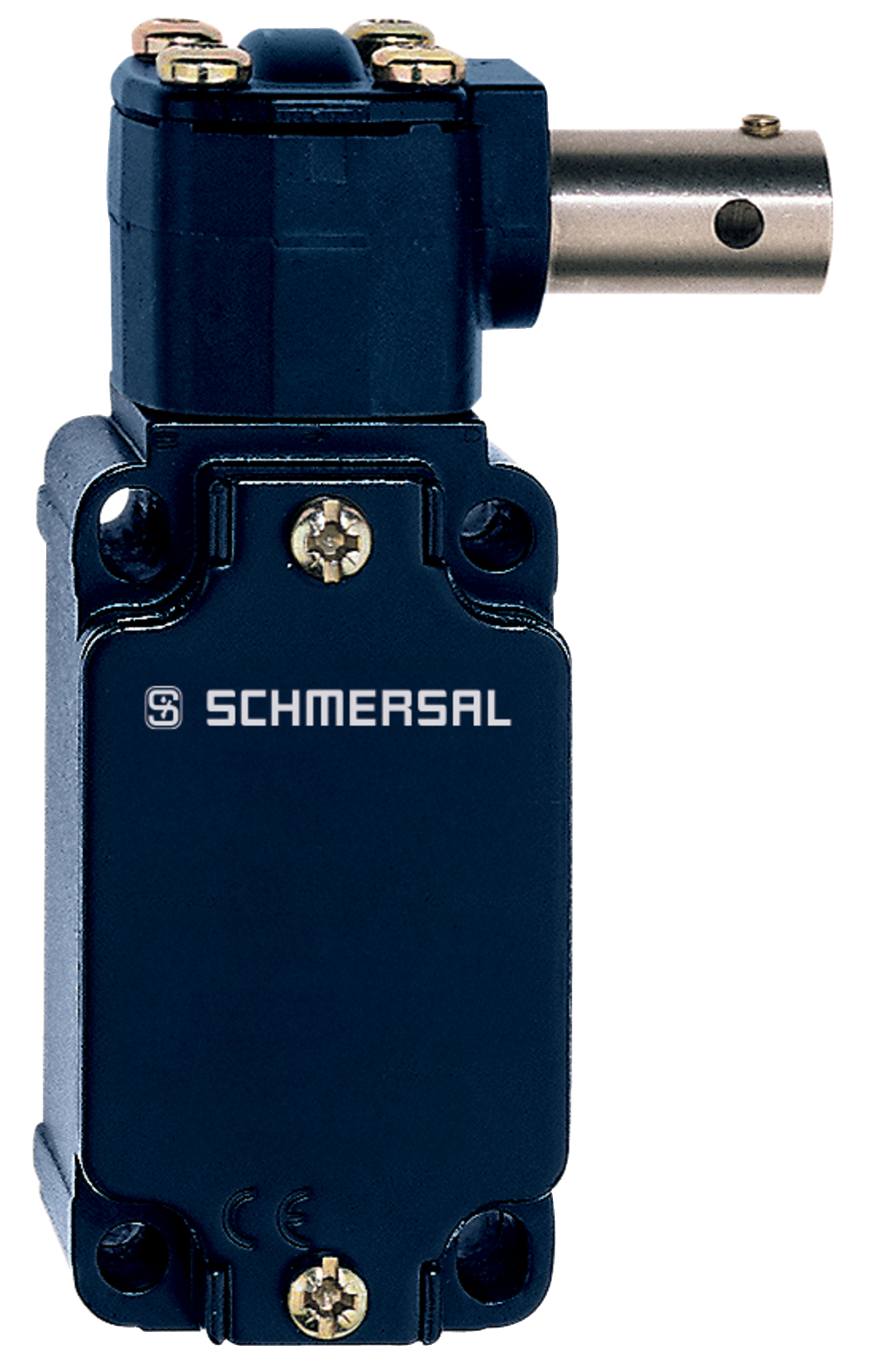

Immagine del prodotto (foto singola per catalogo)
ID: ktv33f01
| 726,4 kB | .jpg | 352.778 x 555.9780000000001 mm - 1000 x 1576 px - 72 dpi
| 82,3 kB | .png | 74.083 x 116.769 mm - 210 x 331 px - 72 dpi
| 33,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 6,0 MB | .png | 166.55700000000002 x 262.57800000000003 mm - 2000 x 3153 px - 305 dpi
| 51,5 kB | .jpg | 78.31700000000001 x 123.47200000000001 mm - 222 x 350 px - 72 dpi

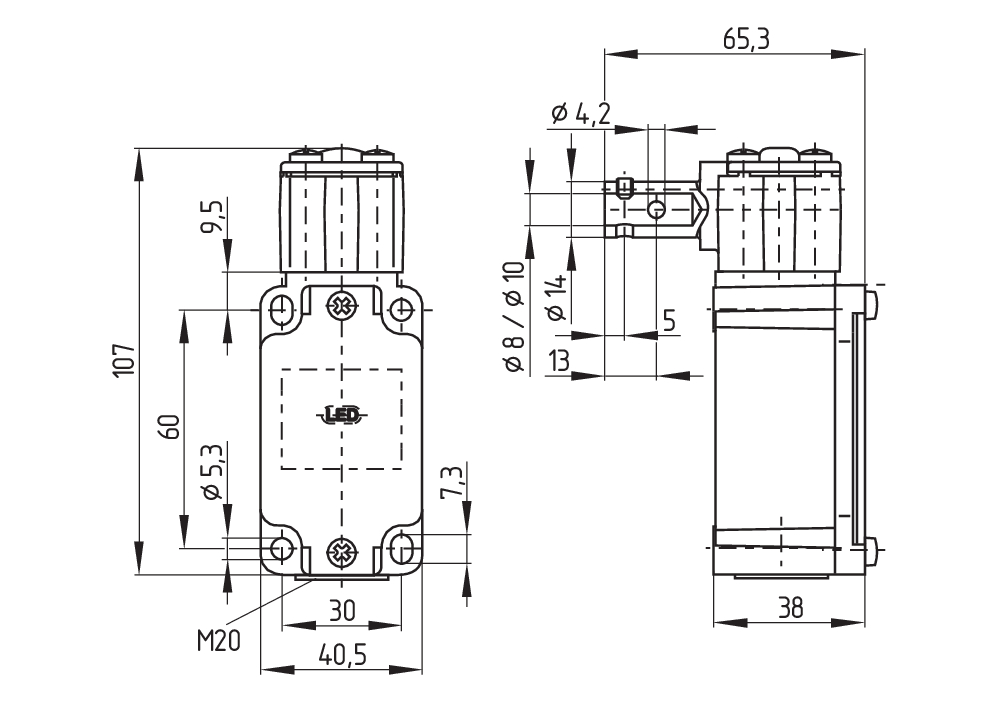

Disegno quotato disp. di base

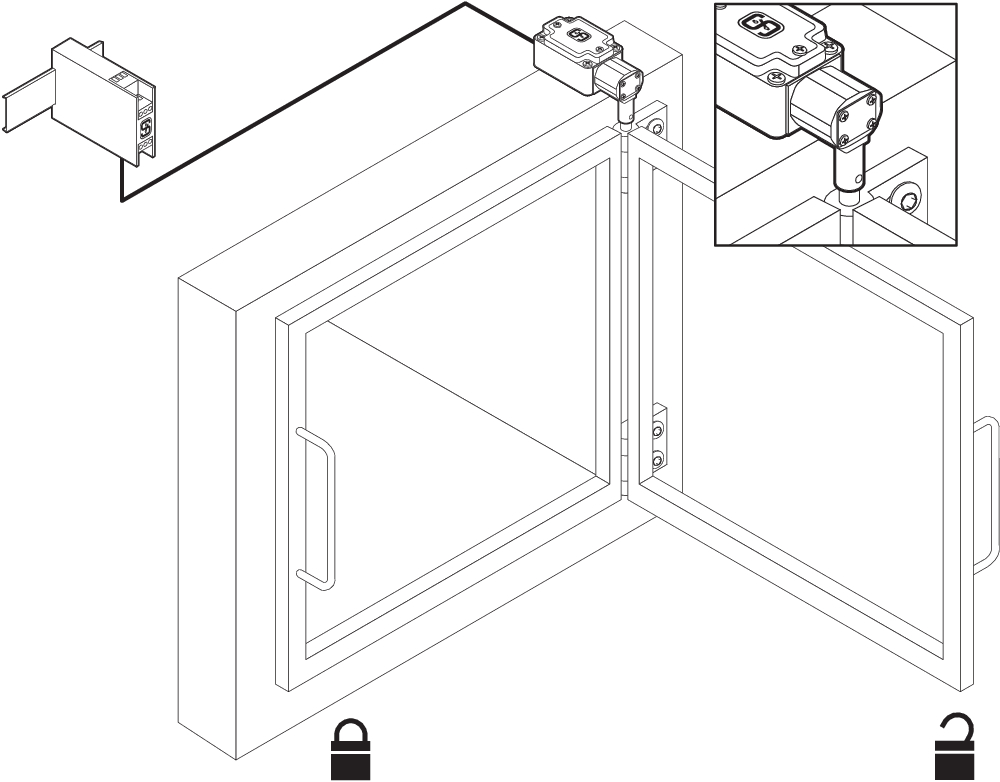

Esempio di applicazione Immagini Prodotto
| Dichiarazione di conformità UE |  |
| Original | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA http://www.schmersal.com.cn |
| Dichiarazione: | Si dichiara con la presente che i seguenti componenti, sulla base della loro progettazione e costruzione, sono conformi ai requisiti delle direttive europee sotto elencate. |
| Denominaz. del componente: | EX-TV.S 335 |
| Tipo: | vedere codice prodotto |
| Marcatura: | D II 3D Ex tc IIIC T90°C Dc X |
| Descrizione del componente: | Interruttore di sicurezza per cerniere |
| Direttive rilevanti: | Direttiva Macchine | 2006/42/CE |
| Direttiva ATEX | 2014/34/UE | |
| Direttiva RoHS | 2011/65/UE |
| Norme armonizzate correlate: | EN 60947-5-1:2017 + AC:2020 EN IEC 60079-0:2018 EN 60079-31:2014 EN ISO 80079-36:2016 |
| La conformità alla Direttiva ATEX 2014/34/UE è dichiarata dal produttore senza coinvolgimento di un organismo di valutazione della conformità. |
| Responsabile per la documentazione tecnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Luogo e data di emissione: | Shanghai, 13 ottobre 2023 |
 |
| Firma del legale rappresentante Michele Seassaro Amministratore delegato |
