EMLWS/SWELOX.
EMLWS/SWELOX.
Downloads
- Cupola piatta
- Diametro di montaggio Ø 22,3 mm
- Grado di protezione IP65
- Custodia di alluminio
Dati per l'ordine
| Codice |
EMLWS/SWELOX. |
| Codice articolo (codice d'ordine) |
101195200 |
| EAN (European Article Number) |
4030661601588 |
| Numero eCl@ss, versione 12.0 |
27-37-12-11 |
| Numero eCl@ss, versione 11.0 |
27-37-12-11 |
| Numero eCl@ss, versione 9.0 |
27-37-12-11 |
| Numero ETIM, versione 7.0 |
EC000223 |
| Numero ETIM, versione 6.0 |
EC000223 |
Omologazioni - Prescrizioni
| Certificazioni |
cULus |
Dati generali
| Prescrizioni |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Versione |
segnalatori luminosi |
| forma di costruzione |
Tonda Piatto alta |
| condizioni di montaggio (meccanico) |
arbitrariamente |
| Tipo di tenuta |
Tenute piatte, Guarnizioni |
| Materiale della calotta |
vetro |
| Materiale dell'anello frontale |
Alluminio |
| Colore della calotta |
Bianco |
| Colore dell'anello frontale |
nero |
| Peso lordo |
40 g |
Dati generali - Caratteristiche
| Possibilità di illuminazione |
Sì |
| flangia di montaggio |
Sì |
| Isolamento completo: |
Sì |
Dati meccanici
| Montaggio |
Flangia di montaggio ELM |
| Coppia di serraggio delle viti |
0,6 Nm |
Dati meccanici - Dimensioni
| Altezza di installazione |
14 mm |
| Nota (altezza di installazione) |
Height in front of the front panel. |
| Diametro della calotta |
25 mm |
| Diametro dell'anello frontale |
29,5 mm |
| Diametro di montaggio |
22,3 mm |
| Spessore della piastra frontale, minima |
1 mm |
| Spessore della piastra frontale, massima |
6 mm |
| Spaziatura |
40 x 50 mm |
Condizioni ambientali
| Grado di protezione |
IP65 |
| Temperatura ambiente |
-25 ... +75 °C |
| Resistenza alle vibrazioni |
5 g |
| resistenza a urti |
<50 g (EN 60068-2-27) |
Fornitura
| Nota (fornitura, quantità e tipo) |
La flangia di montaggio ELM è compresa nella fornitura |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Certificazione UL
Download dell'ultima versione di Adobe Reader

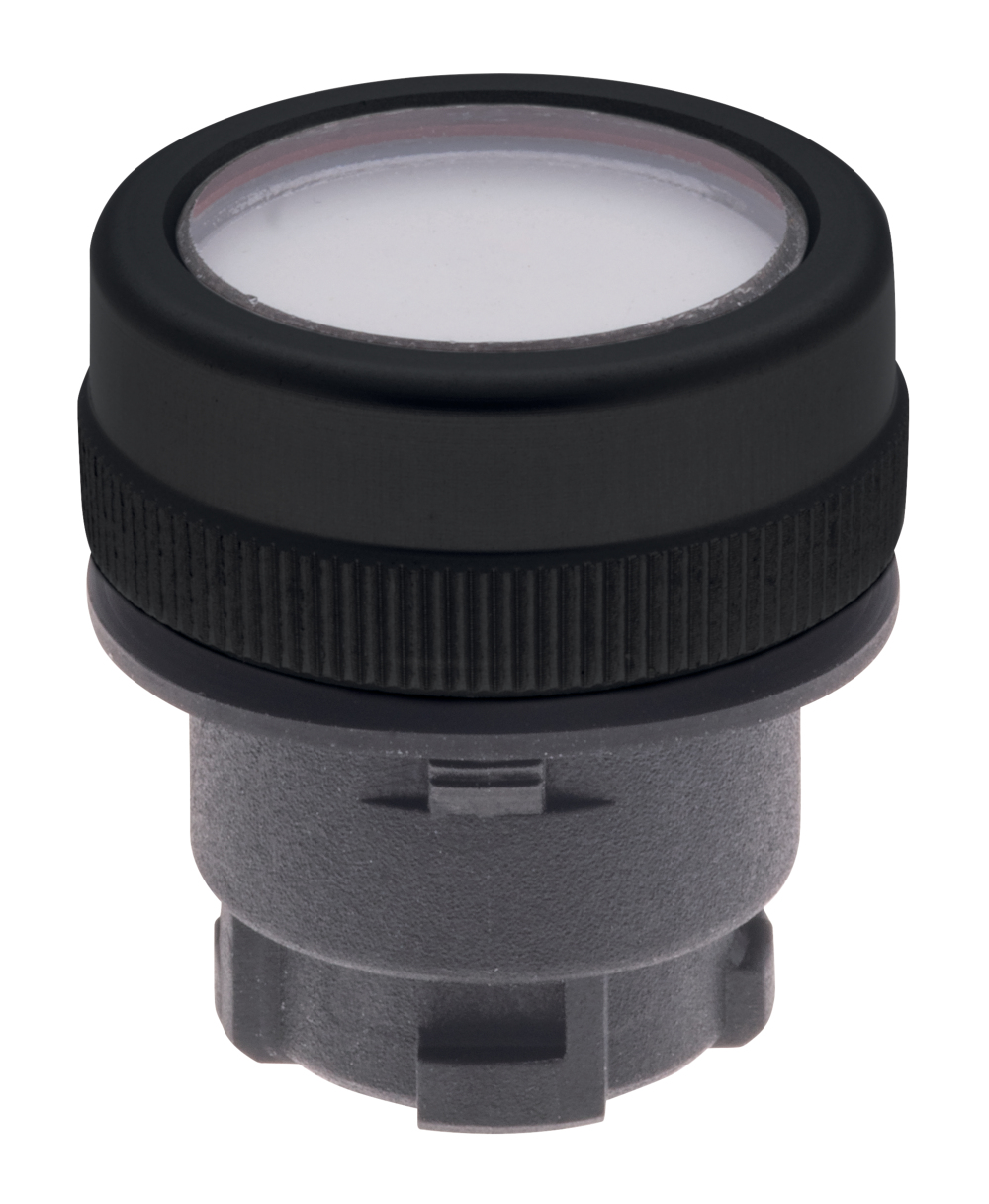

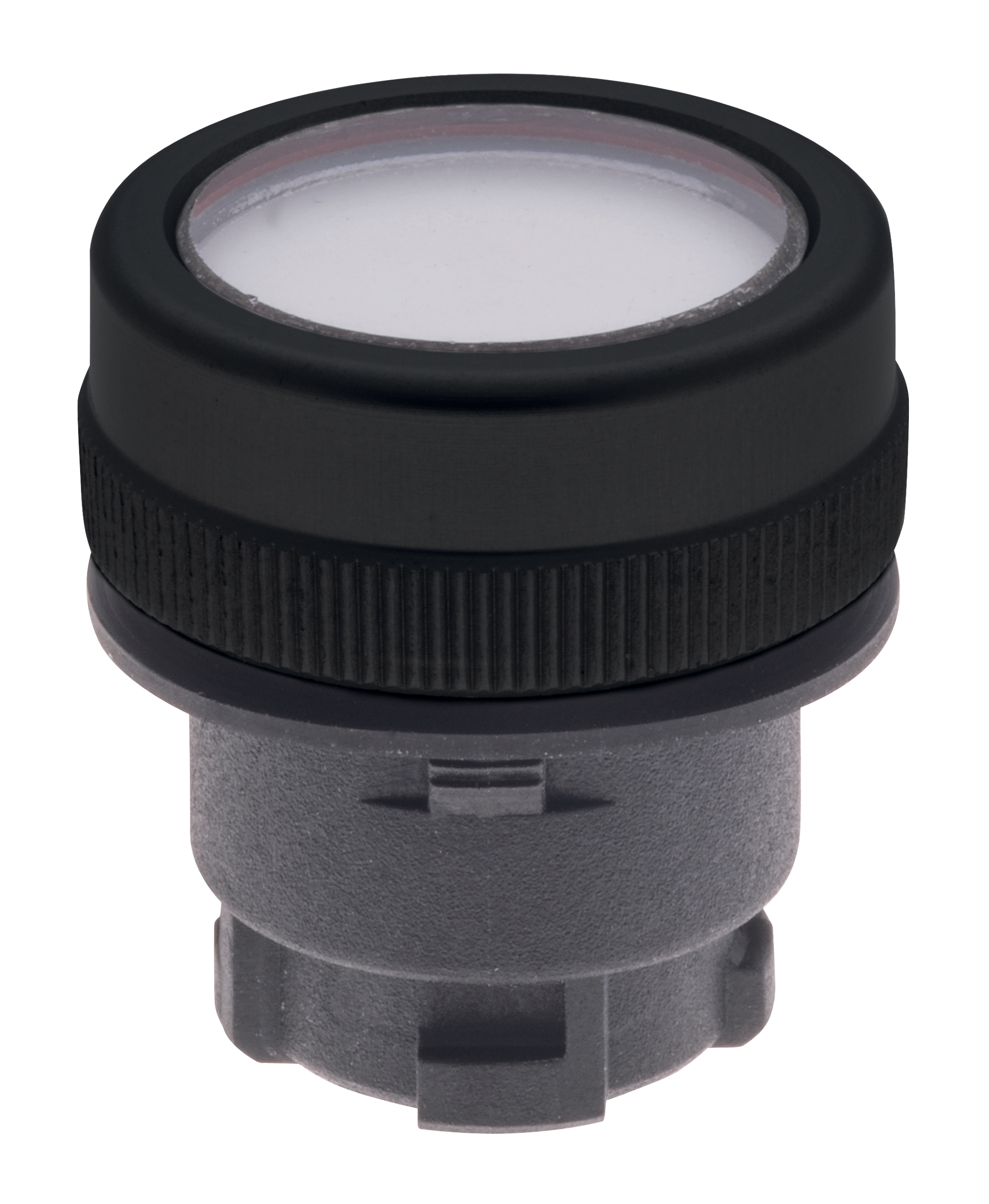

Immagine del prodotto (foto singola per catalogo)
ID: keml-f07-sw
| 395,5 kB | .jpg | 352.778 x 429.331 mm - 1000 x 1217 px - 72 dpi
| 40,0 kB | .jpg | 101.247 x 123.47200000000001 mm - 287 x 350 px - 72 dpi
| 41,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 59,8 kB | .png | 73.73100000000001 x 89.958 mm - 209 x 255 px - 72 dpi
| 4,6 MB | .png | 169.333 x 206.163 mm - 2000 x 2435 px - 300 dpi
101006529 ELE
- Stampa con simbolo LED
101006534 ELE230
- Non adatto per operazioni con lampade a filamento o ad incandescenza
101165999 ELDE.NBL24
- collegamento a vite
- Posizione flangia di montaggio 3
- LED blu
- 24 VAC/DC
101166000 ELDE.NWS24
- collegamento a vite
- Posizione flangia di montaggio 3
- LED bianco
- 24 VAC/DC
101166025 ELDE.NBL230
- collegamento a vite
- Posizione flangia di montaggio 3
- LED blu
- 230 VAC
101166026 ELDE.NWS230
- collegamento a vite
- Posizione flangia di montaggio 3
- LED bianco
- 230 VAC
101167368 ELEK
- Stampa con simbolo LED
101167384 ELDEKBL24
- Morsetti a molla
- Posizione flangia di montaggio 3
- LED blu
- 24 VAC/DC
101167385 ELDEKWS24
- Morsetti a molla
- Posizione flangia di montaggio 3
- LED bianco
- 24 VAC/DC
