A-K4P-M8-S-G-5M-GY-2-X-X-2

Codice prodotto: 101209981

Archivio

A-K4P-M8-S-G-5M-GY-2-X-X-2

Codice prodotto: 101209981

Downloads

ePLAN Dati

CADENAS CAD Data

SISTEMA Dati

Cavo di collegamento
4 poli

Dati per l'ordine

Nota (possibilità di fornitura)	Non più disponibile!
Codice	A-K4P-M8-S-G-5M-GY-2-X-X-2
Codice articolo (codice d'ordine)	101209981
EAN (European Article Number)	4030661384993
Numero eCl@ss, versione 12.0	27-06-03-11
Numero eCl@ss, versione 11.0	27-06-03-11
Numero eCl@ss, versione 9.0	27-06-03-11
Numero ETIM, versione 7.0	EC001855
Numero ETIM, versione 6.0	EC001855

Dati generali

Prescrizioni	EN IEC 61076-2-104
Versione	dritto
Peso lordo	149 g

Dati generali - Caratteristiche

quantità di poli	4
Numero di conduttori elettrici	4

Dati meccanici

Coppia, massima	0,6 Nm

Dati meccanici - Tecnologia di collegamento

Lunghezza del cavo	5 m
Numero di conduttori	4
Sezione conduttore	0,25 mm²
Diametro del cavo	4,7 mm
Raggio di flessione (fisso)	5 x Ø-cavo
Raggio di flessione (mobile)	10 x Ø-cavo
Colore della guaina del cavo	grigio
materiale della guaina del cavo	PUR

Dati meccanici - collegamento ad innesto connettore A

collegamento ad innesto	Female connector, M8
forma di costruzione	dritto
Blocco del connettore	Blocco a vite
Materiale del pressacavo	Metallo, CuZn, nichelato
Materiale della maniglia	Plastica, TPU
Colore del corpo maniglia	nero

Condizioni ambientali

Grado di protezione	IP65 IP67 IP68 IP69
Temperatura ambiente (collegamento ad innesto)	-30 ... +90 °C

Dati elettrici

Corrente termica continua	4 A
tensione d'esercizio nominale	75 VAC
tensione d'esercizio nominale	75 VDC
Corrente di funzionamento	4.000 mA

Pin dei contatti

Pin 1	marrone
Pin 2	Bianco
Pin 3	blu
Pin 4	nero

Immagine del prodotto (foto singola per catalogo)

ID: k0804f01

| 54,6 kB | .jpg | 188.73600000000002 x 141.817 mm - 535 x 402 px - 72 dpi

| 18,5 kB | .png | 74.083 x 55.739000000000004 mm - 210 x 158 px - 72 dpi

| 24,8 kB | .jpg | 123.47200000000001 x 92.781 mm - 350 x 263 px - 72 dpi

| 21,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 1,2 MB | .png | 200 x 150.3 mm - 2000 x 1503 px - 254 dpi

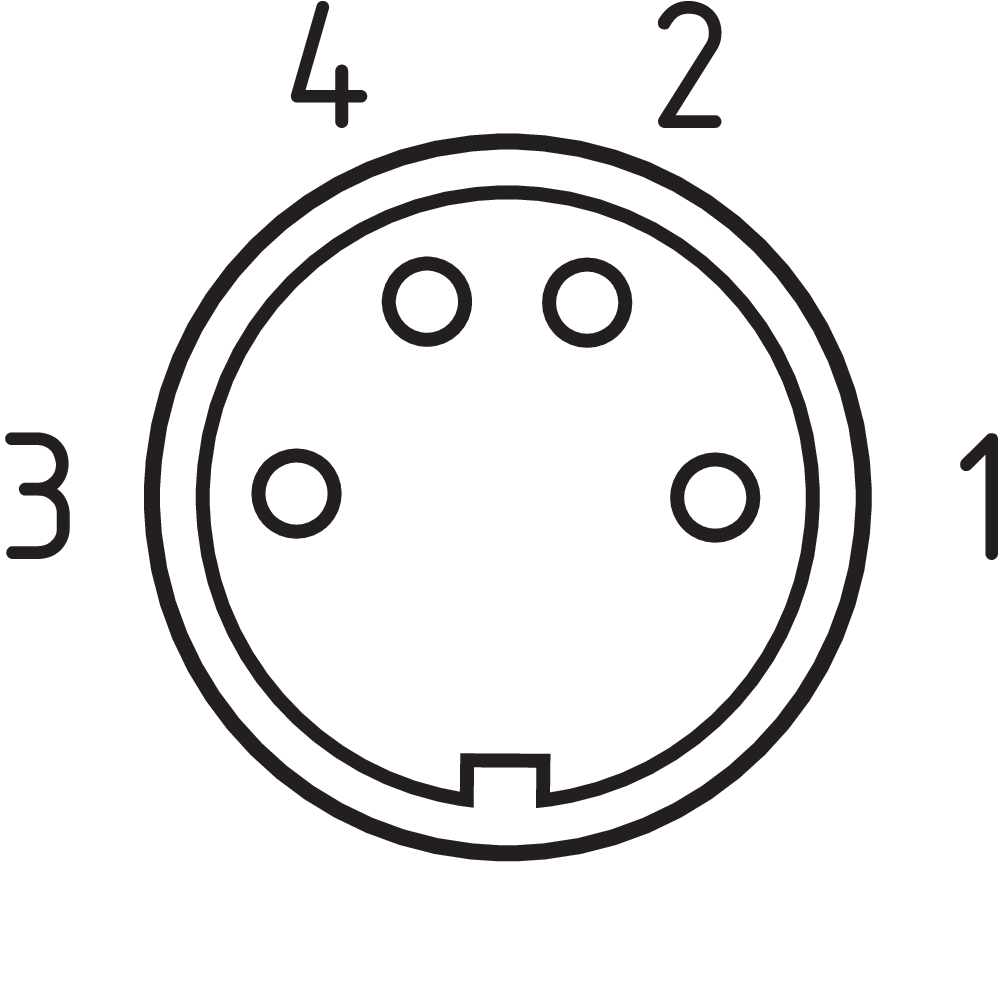

Schema poli

ID: km8--k4a

| 16,9 kB | .cdr |

| 4,5 kB | .png | 74.083 x 73.025 mm - 210 x 207 px - 72 dpi

| 119,4 kB | .jpg | 352.778 x 347.13300000000004 mm - 1000 x 984 px - 72 dpi

replacement part

103007356 A-K4P-M8-S-G-5M-BK-2-X-X-4

Cavo di collegamento
4 poli
