SRB301MA-24V
- 1 Uscite di segnalazione
- Adatto per l'elaborazione del segnale dei contatti flottanti
- Adatto per l'elaborazione del segnale dei contatti flottanti
- 3 contatti di sicurezza, STOP 0
- Adatto per l'elaborazione di segnale di uscite con potenziale (AOPD), per es. griglie / cortine ottiche di sicurezza
Dati per l'ordine
| Codice articolo di ricambio |
101215369 |
| Codice |
SRB301MA-24V |
| Codice articolo (codice d'ordine) |
101212415 |
| EAN (European Article Number) |
4030661446561 |
| Numero eCl@ss, versione 12.0 |
27-37-18-19 |
| Numero eCl@ss, versione 11.0 |
27-37-18-19 |
| Numero eCl@ss, versione 9.0 |
27-37-18-19 |
| Numero ETIM, versione 7.0 |
EC001449 |
| Numero ETIM, versione 6.0 |
EC001449 |
| Osservazione |
Discontinued product |
Omologazioni - Prescrizioni
| Certificazioni |
TÜV cULus |
Dati generali
| Prescrizioni |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Fattori climatici |
EN 60068-2-78 |
| Materiale della custodia |
materiale sintetico, termoplastica rinforzata con fibra di vetro, ventilata |
| Peso lordo |
250 g |
Dati generali - Caratteristiche
| Fusibile elettronico |
Sì |
| Riconoscimento rottura filo |
Sì |
| Riconoscimento di corto circuito |
Sì |
| Ingresso Start |
Sì |
| Circuito di ripristino |
Sì |
| Reset con rilevamento fronte |
Sì |
| Riconoscimento dispersione a terra |
Sì |
| Display integrato, stato |
Sì |
| quantità di contatti ausiliari |
1 |
| Numero di LED |
4 |
| quantità di contatti d'apertura |
2 |
| quantità di contatti di sicurezza |
3 |
Osservazioni per la sicurezza
| Prescrizioni |
EN IEC 60947-5-1 EN IEC 61508 |
| Categoria Stop |
0 |
Osservazioni per la sicurezza - Uscite relè
| Performance Level, Stop 0, fino a |
e |
| Categoria, Stop 0 |
4 |
| Diagnostic Coverage (DC) Level, Stop 0 |
≥ 99 % |
| Valore PFH: Stop 0 |
2,00 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), Stop 0, idoneo per applicazioni in |
3 |
| Durata di utilizzo |
20 Anno(i) |
| Common Cause Failure (CCF), minimo |
65 |
Dati meccanici
| Durata meccanica, minimo |
10.000.000 manovre |
| Montaggio |
fissaggio rapido per guide DIN secondo DIN EN 60715 |
Dati meccanici - Tecnologia di collegamento
| Identificazione dei collegamenti |
IEC/EN 60947-1 |
| Sezione di collegamento, minima |
0,25 mm² |
| Sezione di collegamento, massimo |
2,5 mm² |
| Coppia di serraggio dei morsetti |
0,6 Nm |
| Tipo di cavo consentito |
solid single-wire flexible |
| collegamenti, (meccanico) |
Screw terminals |
Dati meccanici - Dimensioni
| larghezza |
22,5 mm |
| altezza |
100 mm |
| profondità |
121 mm |
Condizioni ambientali
| Grado di protezione della custodia |
IP40 |
| Grado di protezione del vano di installazione |
IP54 |
| Grado di protezione di morsetti o collegamenti |
IP20 |
| Temperatura ambiente |
-25 ... +60 °C |
| Temperatura di stoccaggio e trasporto |
-40 ... +85 °C |
| Resistenza alle vibrazioni |
10 ... 55 Hz, ampiezza 0,35 mm |
| resistenza a urti |
30 g / 11 ms |
Condizioni ambientali - Valori di isolamento
| Resistenza alla tensione impulsiva nominale |
4 kV |
| Categoria di sovratensione |
III |
| Grado di sporco |
2 |
Dati elettrici
| Ambito di frequenza |
50 Hz 60 Hz |
| Tensione d'esercizio |
24 VAC -15 % / +10 % |
| onde residue |
10 % |
| tensione d'esercizio nominale |
24 VAC |
| tensione d'esercizio nominale |
24 VDC |
| Tensione nominale di alimentazione di comando in AC a 50 Hz, minima |
20.4 VAC |
| Tensione nominale di alimentazione di comando in AC a 50 Hz, massima |
26.4 VAC |
| Tensione nominale di alimentazione di comando in AC a 60 Hz, minimo |
20.4 VAC |
| Tensione nominale di alimentazione di comando in AC a 60 Hz, massima |
26.4 VAC |
| Tensione nominale di alimentazione di comando in DC, minima |
20,4 VDC |
| Tensione nominale di alimentazione di comando in DC, massima |
28,8 VDC |
| Potenza elettrica assorbita |
1,8 W |
| Potenza elettrica assorbita |
4,4 VA |
| Resistenza contatti, massimo |
0,1 Ω |
| Nota (Resistenza contatti) |
in perfette condizioni |
| Ritardo alla diseccitazione in caso di mancanza di corrente, tipico |
80 ms |
| Ritardo alla diseccitazione con arresto d'emergenza: tipico |
20 ms |
| Tempo, Ritardo all'eccitazione con avvio automatico, massimo, tipico |
100 ms |
| Ritardo all'eccitazione con RESET, tipico |
20 ms |
| Materiale dei contatti, elettrici |
AgSn0, Ag-Ni, autopulente, azione obbligata |
Dati elettrici - Uscite relè sicure
| Tensione, Categoria d'utilizzo AC-15 |
230 VAC |
| Corrente, categoria d'utilizzo AC-15 |
6 A |
| Tensione, Categoria d'utilizzo DC-13 |
24 VDC |
| Corrente, categoria d'utilizzo DC-13 |
6 A |
| Capacità di commutazione, minimo |
10 VDC |
| Capacità di commutazione, minimo |
10 mA |
| Capacità di commutazione, massimo |
250 VAC |
| Capacità di commutazione, massimo |
8 A |
Dati elettrici - Ingressi digitali
| Resistenza del cavo, massimo |
40 Ω |
Dati elettrici - Uscite relè (Contatti ausiliari)
| Capacità di commutazione, massimo |
24 VDC |
| Capacità di commutazione, massimo |
2 A |
Dati elettrici - Compatibilità elettromagnetica (EMC)
| Resistenza alle interferenze |
Direttiva EMC |
Segnalazione di stato
| Stati funzionali visualizzati |
posizione dei relè K2 posizione dei relè K1 tensione d'esercizio interna Ui |
Altri dati
| Nota (applicazioni) |
Sensore di sicurezza Dispositivo di protezione Pulsante di arresto d'emergenza Interruttori a fune d'emergenza Cortine ottiche di sicurezza |
Osservazioni
| Nota (generale) |
Soppresori induttivi (contattore, relè ecc.) vanno ripristinati con una commutazione idonea. |
Esempio di azionamento
| Osservazioni (Esempio di azionamento) |

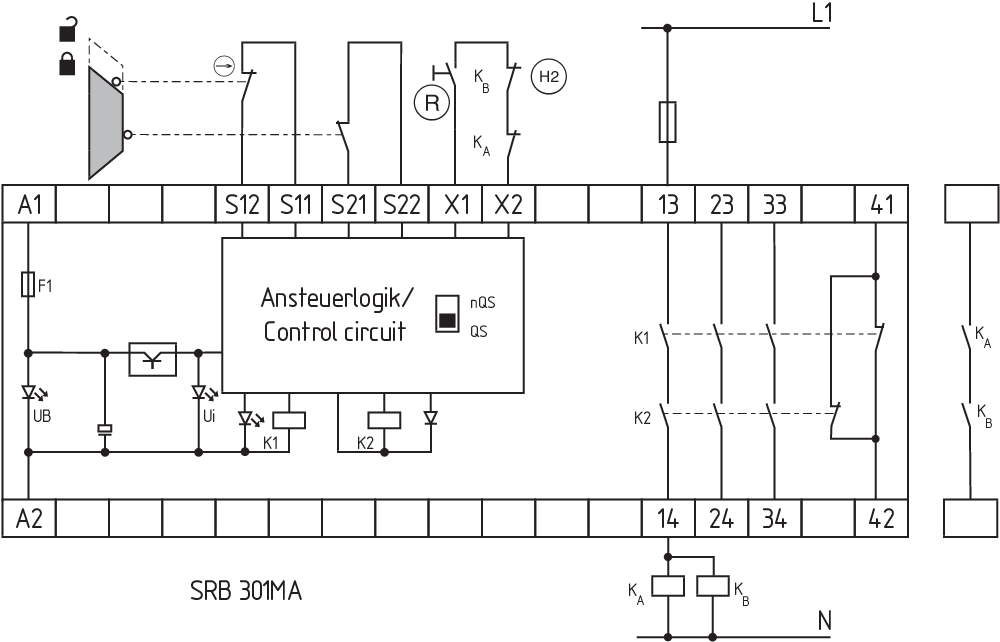

L'esempio di commutazione è rappresentato con dispositivi di sicurezza chiusi e in condizione senza tensione. Controllo di 1 dispositivo(i) di sicurezza con un sensore di sicurezza magnetico della serie BNS Per la protezione di un dispositivo di sicurezza fino a PL "e" e Categoria 4 Il circuito di ritorno controlla la posizione dei contattori KA e KB Impostazione dello switch: la programmazione della funzione di riconoscimento cortocircuito trasversale (stato alla consegna) avviene con lo switch sotto il coperchio frontale del modulo. Posizione nQS (sopra): non protetto da cortocircuito trasversale, impostazione idonea per applicazioni monocanale ed applicazioni con uscite con potenziale nei circuiti di controllo. Posizione QS (sotto): protetto da cortocircuito trasversale, impostazione idonea per applicazioni a due canali senza uscite non isolate nei circuiti di comando. Con controllo monocanale collegare il contatto NC S11/S12 e ponticellare S12/S22 (interruttore QS = nQS) Collegare le uscite con potenziale di griglie e cortine ottiche (commutazione p) con S12/S22. I dispositivi devono trovarsi sullo stesso potenziale di riferimento. (QS-interruttore = nQS) |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Certificazione TÜV
Certificazione UL
Libreria SISTEMA-VDMA
Download dell'ultima versione di Adobe Reader

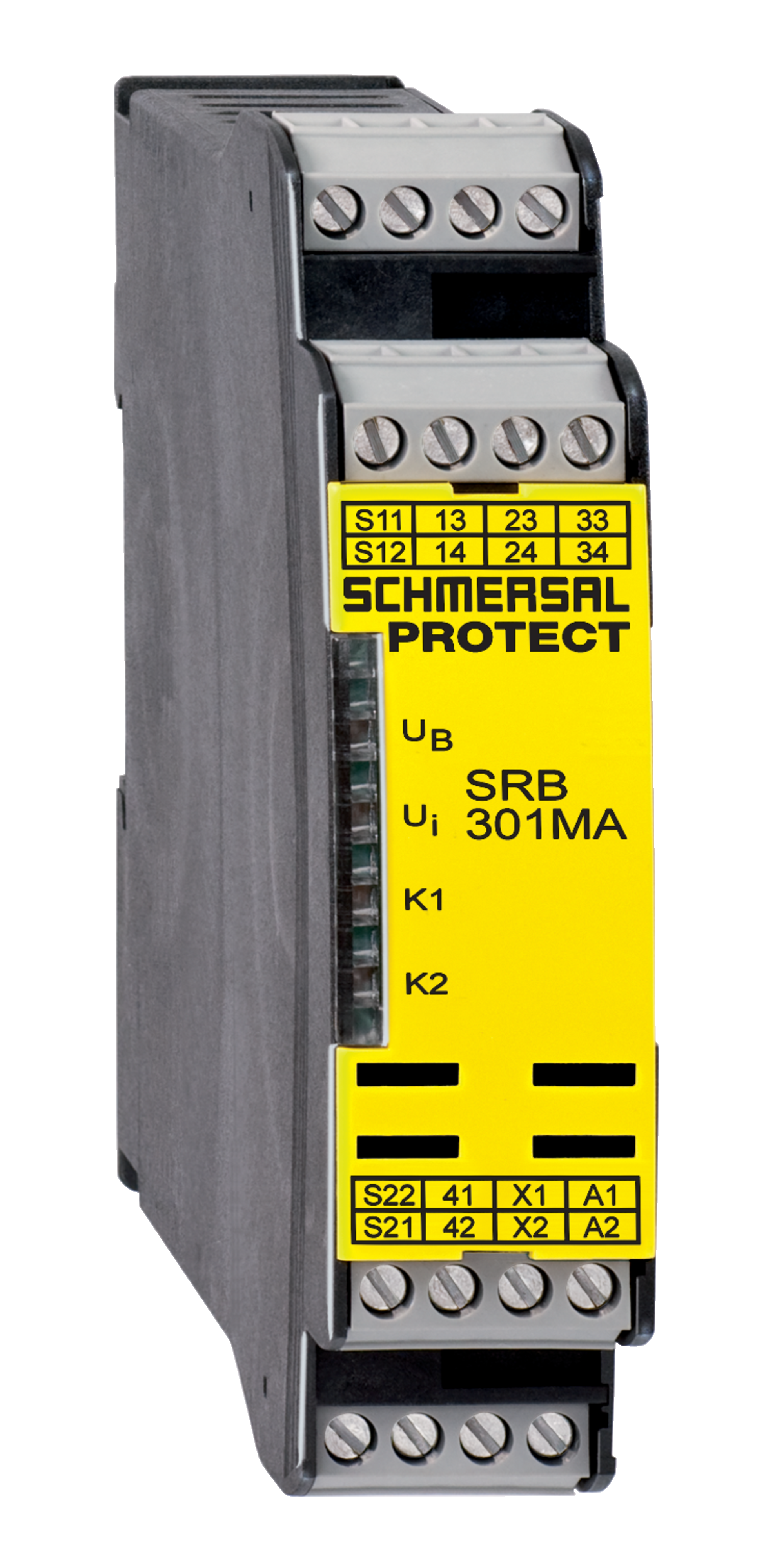

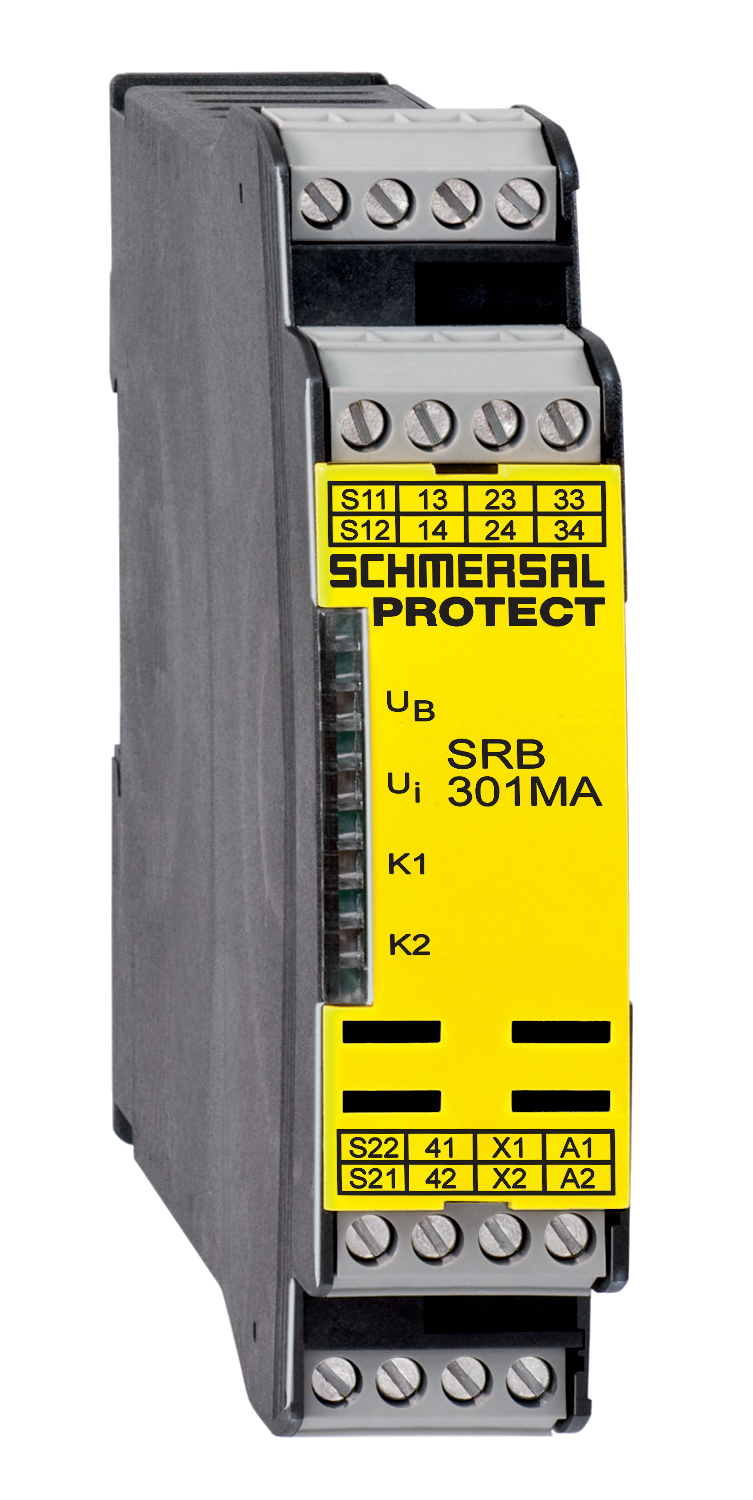

Immagine del prodotto (foto singola per catalogo)
ID: ksrb3f30
| 714,1 kB | .jpg | 265.642 x 529.167 mm - 753 x 1500 px - 72 dpi
| 85,1 kB | .png | 74.083 x 147.461 mm - 210 x 418 px - 72 dpi
| 46,2 kB | .jpg | 62.089000000000006 x 123.47200000000001 mm - 176 x 350 px - 72 dpi
| 33,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 6,9 MB | .png | 169.333 x 337.312 mm - 2000 x 3984 px - 300 dpi

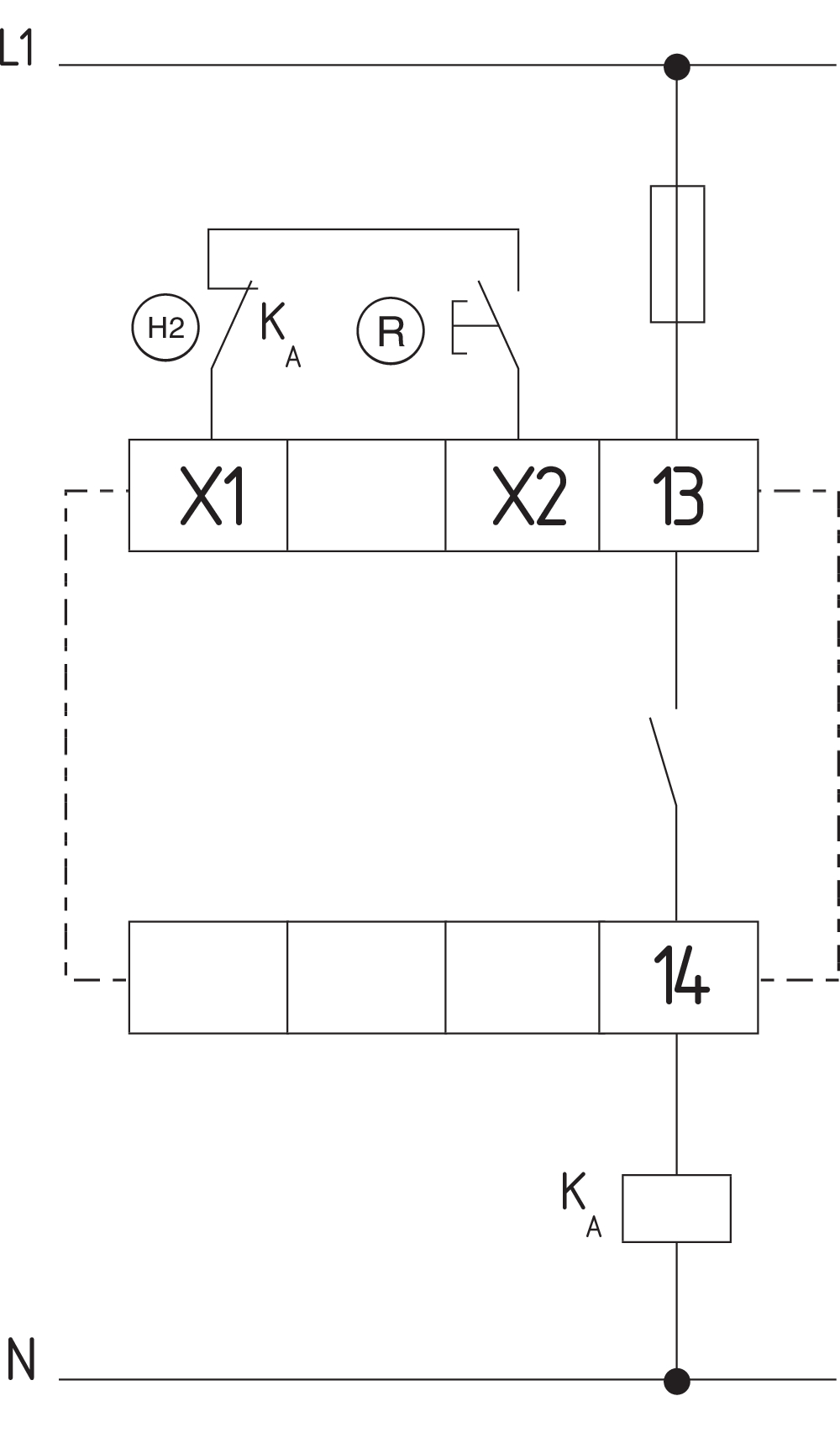

Esempio di azionamento
Esempio di azionamento
Esempio di azionamento

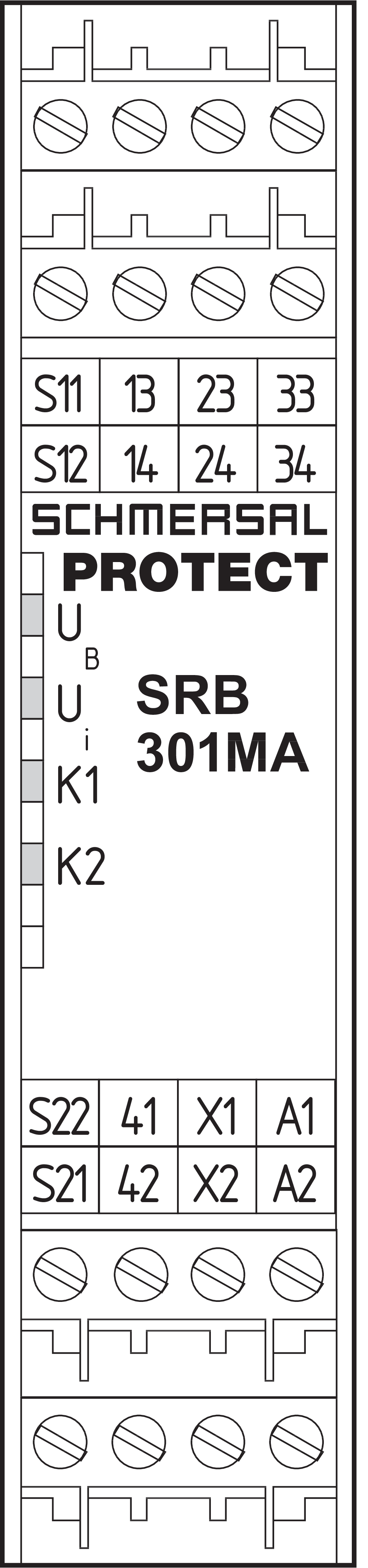

Simbolo (standard tecnico)
103007672 SRB-E-301ST
- Morsetti a vite ad innesto con codifica
- STOP 0 funzione
- 1 oder 2 -canale di controllo
- Pulsante di avvio / Auto-start
- 1 Contatto ausiliario
- 3 contatti di sicurezza
