NMLHWS

Codice prodotto: 101174529
NMLHWS

Downloads

ePLAN Dati
CADENAS CAD Data
SISTEMA Dati
Codice:

-
(1)DT(8)(2)tasto
(1)DM(2)Pulsante con membrana protettiva
(1)DL(8)(2)Pulsante luminoso
(1)DLM(2)Pulsante luminoso con membrana antipolvere
(1)ML(2)segnalatori luminosi con calotta piatta
(1)MLH(2)segnalatori luminosi con calotta bombata
(1)DP(3)(8)(2)Pulsante a fungo senza blocco
(1)DTP(3)(8)(2)Pulsante a fungo, senza blocco (solo programma N)
(1)DLP(3)(8)(2)Pulsante a fungo illuminabile, senza blocco (solo programma N)
(1)DRR(3)(8)(2)Pulsante a fungo con blocco, sblocco tramite l'azione di girare e tirare (per il programma N solo tirando)
(1)DRZ(3)(8)(2)Pulsante a fungo con blocco, sblocco tramite l'azione di tirare
(1)WS21(4)(5)Selettore con 2 posizioni di arresto
(1)WT21(4)(5) Selettore con 1 posizione pulsante
(1)WS32(4)(5) Selettore con 3 posizioni di arresto
(1)WT32(4)(5) Selettore con 2 posizioni pulsante
(1)WST32(4)(5) Selettore: stabile, instabile
(1)WTS32(4)(5)Selettore: instabile , stabile
(1)SS21S(4)(5) Interruttore a selettore a chiave con 2 posizioni di arresto
(1)ST21S(4)(5)Interruttore a selettore a chiave con 1 posizione pulsante
(1)SS32S(4)(5)Interruttore a selettore a chiave con 3 posizioni di arresto
(1)ST32S(4)(5) Interruttore a selettore a chiave con 2 posizioni di contatto, sinistra e destra
(1)SST32S(4)(5) Interruttore a selettore a chiave: stabile, instabile
(1)STS32S(4)(5) Interruttore a selettore a chiave: instabile, stabile
Btappo cieco

(1)
-Programma dispositivi di comando e segnalazione:
EProgramma E
NProgramma N
RProgramma R

(2)
-Colore superficie pulsante:
SWnero
GBgiallo
RTrosso
GNverde
WSBianco
BLblu
GRgrigio

(3)
-Diametro testa pulsante a fungo:
3030 mm
3535 mm
4040 mm
4242 mm
4545 mm
5050 mm
5555 mm
7070 mm

(4)
-Lunghezza leva in mm:
senzanottolino corta
.1Leva lunga

(5)
-Colore leva:
senzagrigio
WSBianco

(6)
-Posizione di estrazione chiave (3 posizioni):
1Posizione sinistra
2posizione centrale
3Posizione destra

(7)
-Posizione di estrazione chiave (2 posizioni):
1Posizione sinistra
2Posizione destra

(8)
-Colore membrana (solo programma N):
senzaBianco
GR/nero
BL/blu
Non tutte le varianti del dispositivo possibili in base a questo codice prodotto sono disponibili e/o tecnicamente applicabili.
  • Calotta elevata
  • design igienico
  • Grado di protezione IP69K
  • Diametro di montaggio Ø 22,3 mm

Dati per l'ordine

Codice

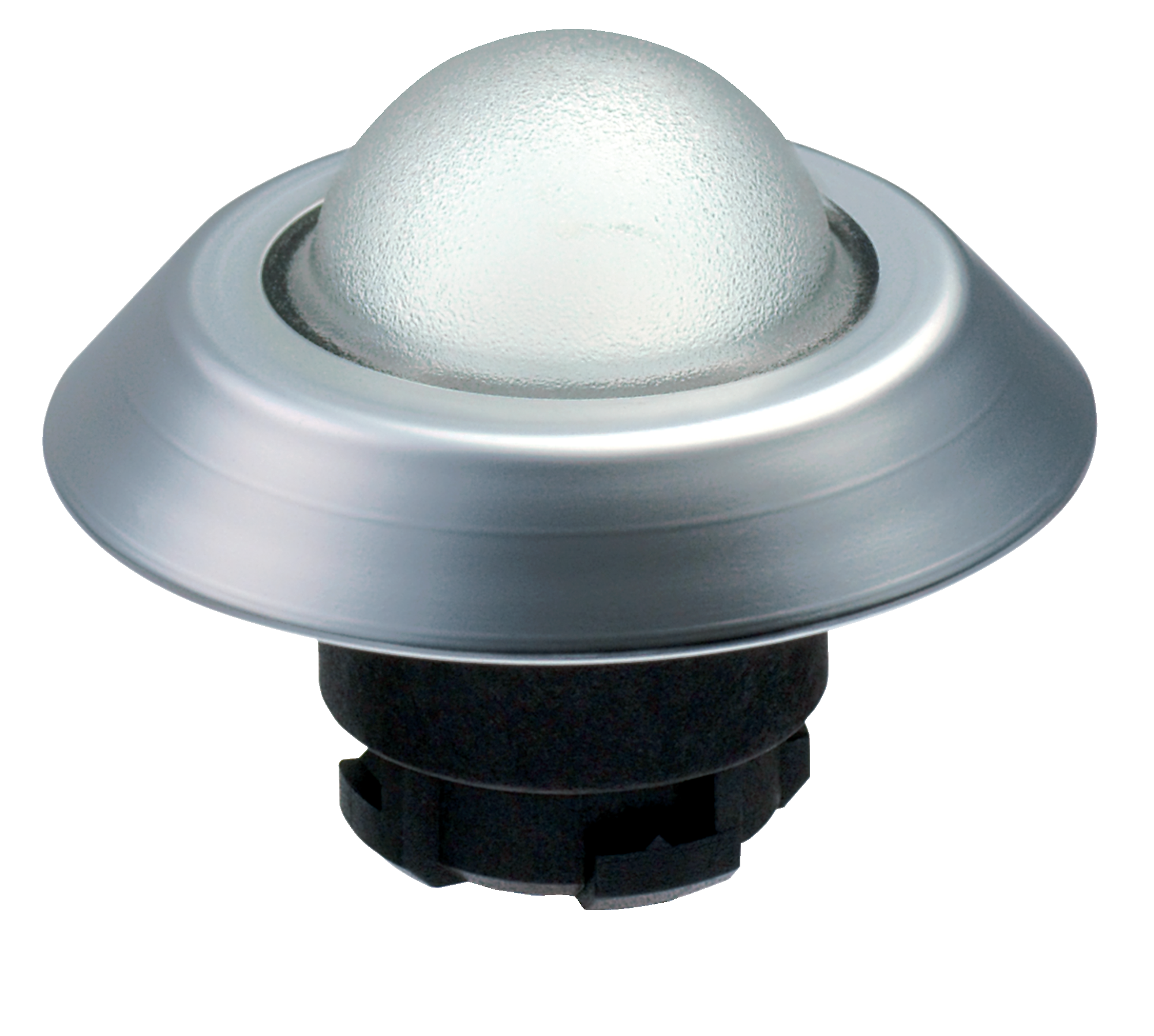

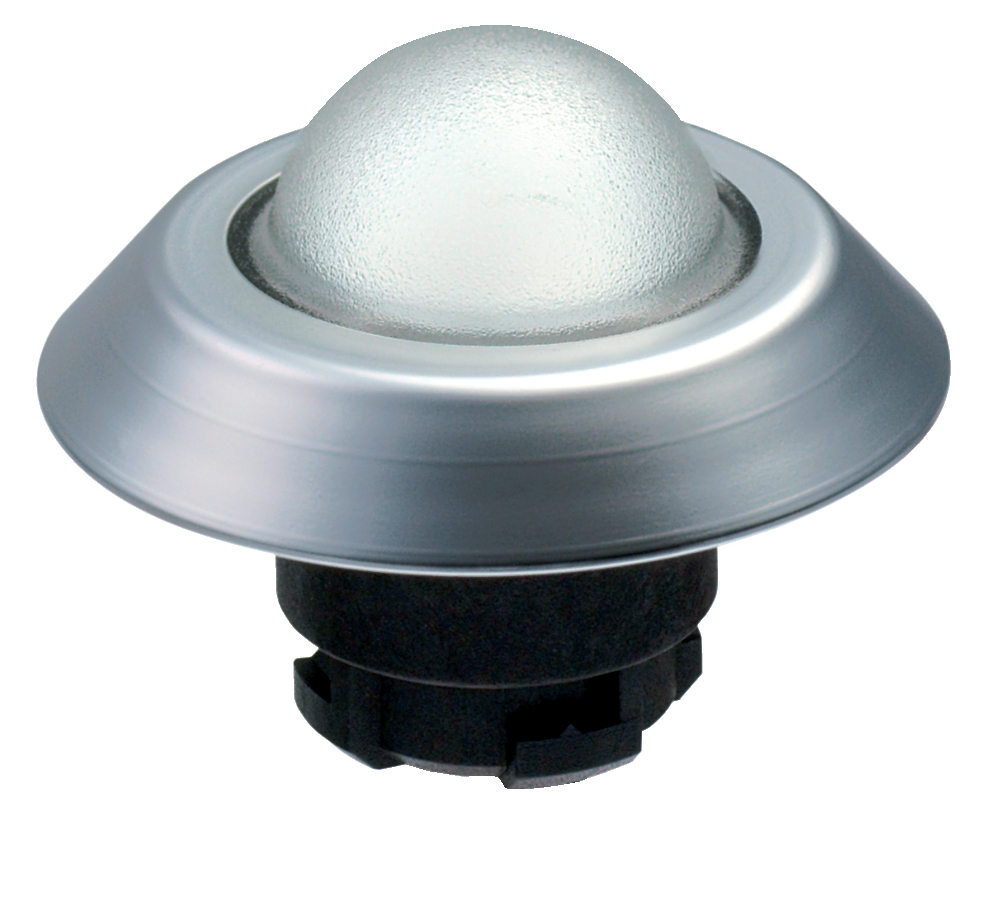

NMLHWS
Codice articolo (codice d'ordine)

101174529
EAN (European Article Number)

4250116201471
Numero eCl@ss, versione 12.0

27-37-12-11
Numero eCl@ss, versione 11.0

27-37-12-11
Numero eCl@ss, versione 9.0

27-37-12-11
Numero ETIM, versione 7.0

EC000223
Numero ETIM, versione 6.0

EC000223

Omologazioni - Prescrizioni

Certificazioni

cULus

Dati generali

Prescrizioni

EN IEC 60947-5-1

EN IEC 60947-1
Versione

segnalatori luminosi

Montaggio piastra frontale
forma di costruzione

Tonda

Calotta alta
condizioni di montaggio (meccanico)

arbitrariamente
Tipo di tenuta

Membrana

Tenute a labbro

Tenute piatte, Guarnizioni
Materiale della calotta

PA (12)
Materiale dell'anello frontale

ABS cromato
Colore della calotta

Bianco
Colore dell'anello frontale

Argento
Peso lordo

30 g

Dati generali - Caratteristiche

Possibilità di illuminazione

Sì
flangia di montaggio

Sì
Isolamento completo:

Sì

Dati meccanici

Montaggio

Flangia di montaggio ELM
Coppia di serraggio delle viti

0,6 Nm

Dati meccanici - Dimensioni

Altezza di installazione

17,4 mm
Nota (altezza di installazione)

Height in front of the front panel.
Altezza della cupola

10,4 mm
Diametro della calotta

26 mm
Diametro dell'anello frontale

44,5 mm
Diametro di montaggio

22,3 mm
Spessore della piastra frontale, minima

1 mm
Spessore della piastra frontale, massima

6 mm
Spaziatura

40 x 50 mm

Condizioni ambientali

Grado di protezione

IP67

IP69K
Temperatura ambiente

-25 ... +80 °C
resistenza a urti

30 g / 18 ms

Segnalazione di stato

Osservazioni (Display integrato, stato)

per 24VAC/DC
