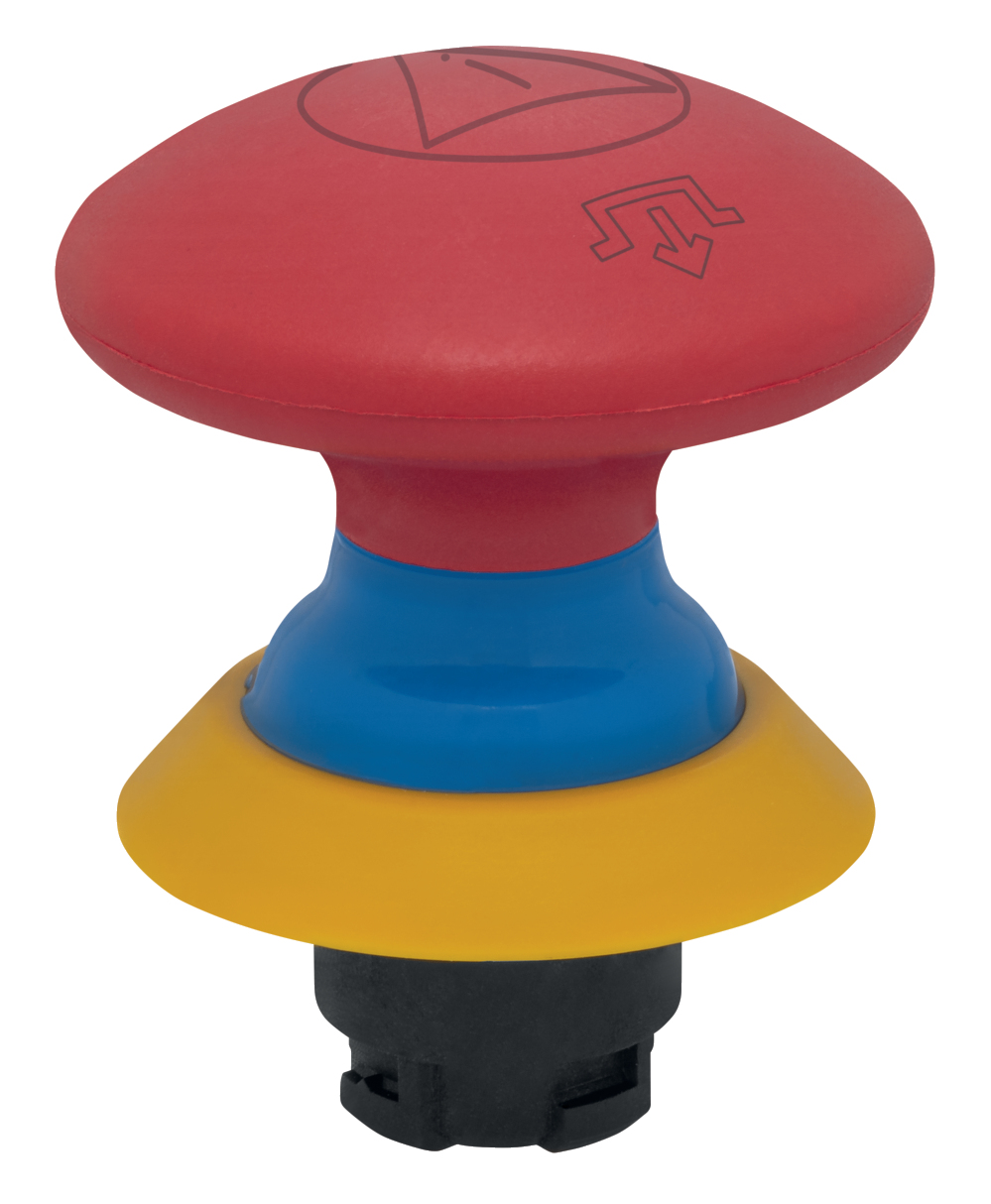

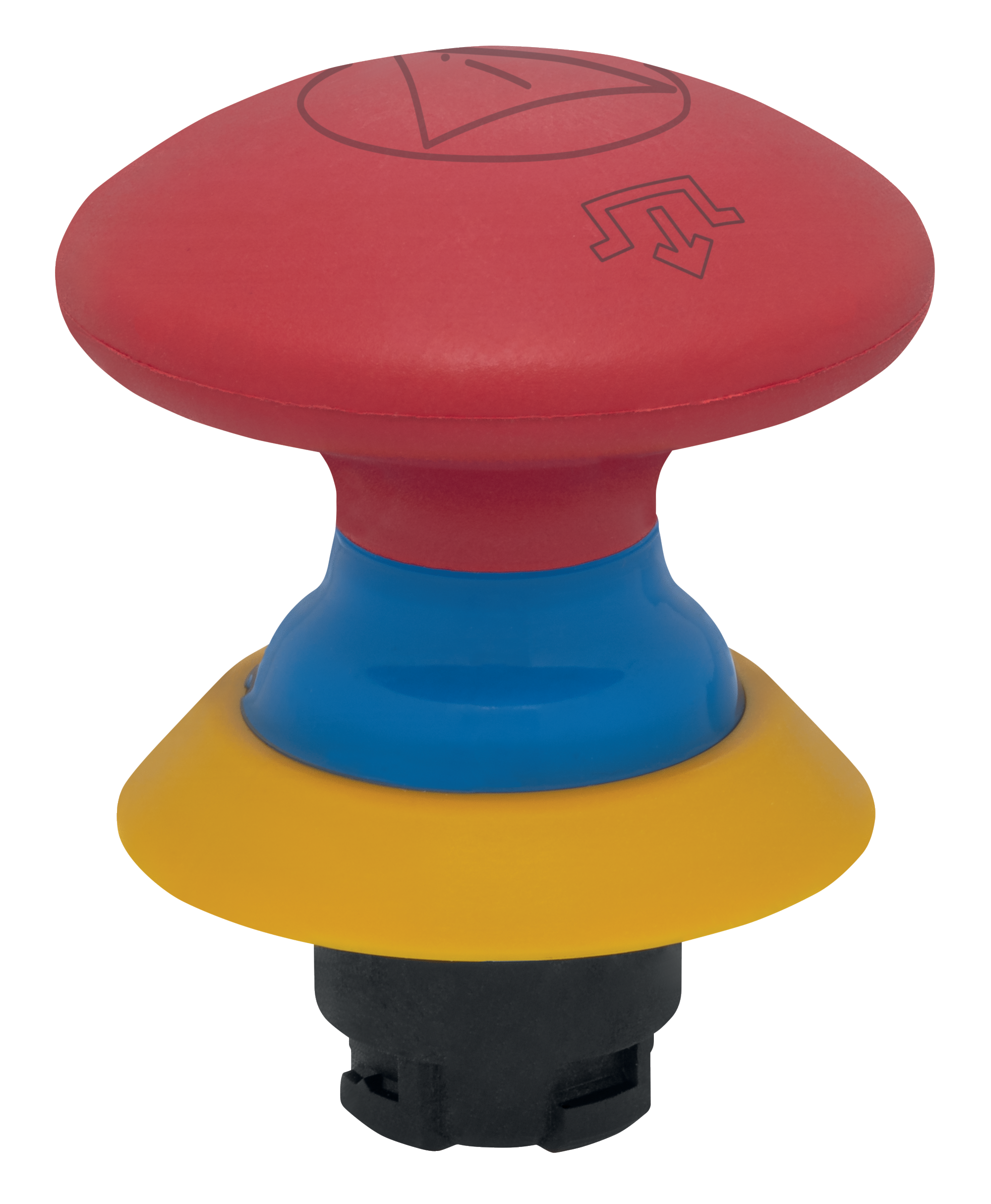

NDRZ50BL/RT/557-2905-1

Codice prodotto: 103014713
NDRZ50BL/RT/557-2905-1

Downloads

ePLAN Dati
CADENAS CAD Data
SISTEMA Dati
Product type description:
NDR(1)50(2)(3)(4)(5)

(1)
RLatching (only in conjunction with EFR); unlocking by turning and pulling
ZLatching mechanism (integrated in the device head); unlocking by pulling

(2)
white sealing ring
GR/black sealing ring
BL/blue sealing ring

(3)
RTred device head

(4)
/xxxdigit for symbols

(5)
front ring silver (chrome-plated)
-2905-1Front ring yellow (plastic)
Non tutte le varianti del dispositivo possibili in base a questo codice prodotto sono disponibili e/o tecnicamente applicabili.
  • Pulsante d' emergenza
  • design igienico
  • Grado di protezione IP69K
  • Diametro di montaggio Ø 22,3 mm

Dati per l'ordine

Codice

NDRZ50BL/RT/557-2905-1
Codice articolo (codice d'ordine)

103014713
EAN (European Article Number)

4030661498430
Numero eCl@ss, versione 12.0

27-37-12-12
Numero eCl@ss, versione 11.0

27-37-12-12
Numero eCl@ss, versione 9.0

27-37-12-12
Numero ETIM, versione 7.0

EC001038
Numero ETIM, versione 6.0

EC001038

Omologazioni - Prescrizioni

Certificazioni

cULus

Dati generali

Prescrizioni

EN ISO 13850

EN 60947-5-5

EN 60947-1

EN 60947-5-1
Versione

Montaggio piastra frontale

Pulsante di arresto di emergenza
forma di costruzione

Meccanismo di salto integrato
condizioni di montaggio (meccanico)

arbitrariamente
Tipo di tenuta

Membrana

Tenute a labbro
materiale dell'apparecchio di comando

ABS
Materiale dell'anello frontale

ABS cromato
Materiale del soffietto di tenuta

silicone
Colore dell'apparecchio di comando

rosso
Colore dell'anello frontale

giallo
Colore del rivestimento della guarnizione

blu
Peso lordo

30 g

Dati generali - Caratteristiche

Pulsante di arresto d'emergenza

Sì
Con etichettatura a simboli

Sì (1)
flangia di montaggio

Sì
Funzioni di sicurezza

Sì
Meccanismo di scatto integrato

Sì
Snap-in disponibile

Sì
Isolamento completo:

Sì
Numero di elementi di contatto, massimo

3

Dati meccanici

Istruzioni di montaggio

The unlock symbol should point upward.
Sblocco

sbloccaggio a tirante
Durata meccanica, pulsante di arresto d'emergenza

100.000 manovre
Montaggio

Flangia di montaggio EFM
Coppia di serraggio delle viti

0,6 Nm
Simbolo Etichettatura Numero

557
Forza di azionamento tipica del pulsante

25 N

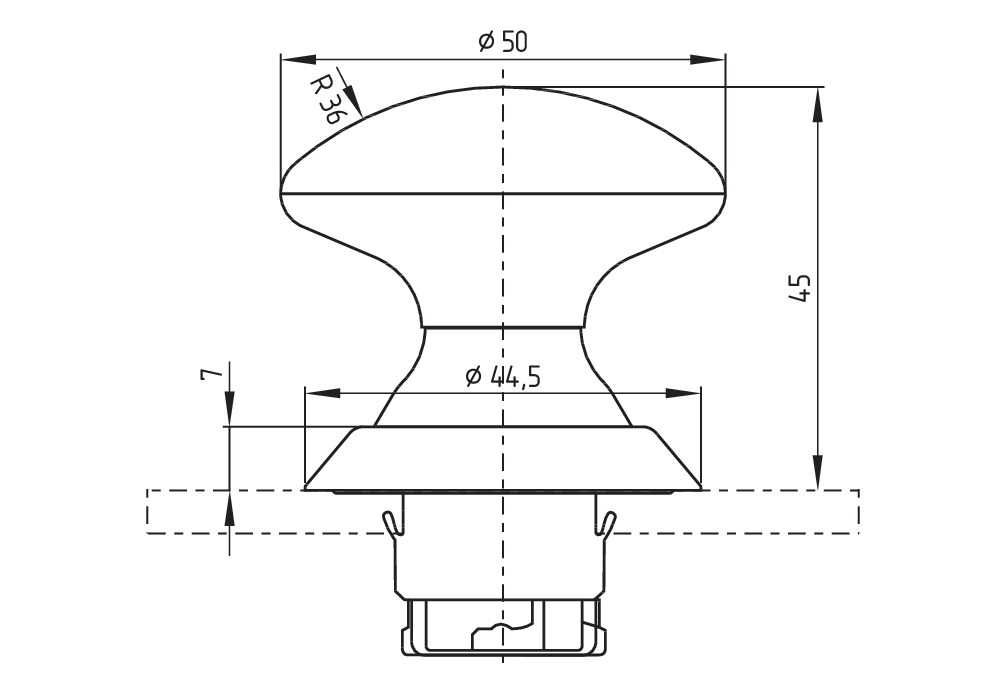

Dati meccanici - Dimensioni

Altezza di installazione

45 mm
Nota (altezza di installazione)

Height in front of the front panel.
Osservazioni (profondità di montaggio)

Depth behind front panel including one contact element
Diametro per le testine di attuazione

50 mm
Diametro dell'anello frontale

44,5 mm
Diametro di montaggio

22,3 mm
Spessore della piastra frontale, minima

1 mm
Spessore della piastra frontale, massima

6 mm
Spaziatura

50 x 50 mm

Condizioni ambientali

Grado di protezione

IP67

IP69

IP69K
Temperatura ambiente

-25 ... +75 °C
Resistenza alle vibrazioni

5 g

resistenza a urti

<50 g (EN 60068-2-27)

Dati elettrici

Frequenza di commutazione dell'ARRESTO DI EMERGENZA, massima

600 /h

Filtro lingua

Se un documento non è disponibile nella lingua scelta, verrà usata di default la versione inglese.
