KA-0975
Codice prodotto:
103005659
KA-0975
Codice prodotto:
103005659
Downloads
ePLAN
Dati
CADENAS
CAD Data
SISTEMA
Dati
- Per la parametrizzazione delle singole funzioni
- 8 poli
- Cavo di collegamento
- per SLC/SLG
Dati per l'ordine
| Codice |
KA-0975 |
| Codice articolo (codice d'ordine) |
103005659 |
| EAN (European Article Number) |
4030661440170 |
| Numero eCl@ss, versione 12.0 |
27-06-03-11 |
| Numero eCl@ss, versione 11.0 |
27-06-03-11 |
| Numero eCl@ss, versione 9.0 |
27-06-03-11 |
| Numero ETIM, versione 7.0 |
EC001855 |
| Numero ETIM, versione 6.0 |
EC001855 |
Dati generali
| Collegamento (elettrico) |
Frizione |
| Peso lordo |
500 g |
Dati generali - Caratteristiche
| senza alogeni |
no |
| Compatibile con catena portacavi |
no |
| quantità di poli |
5 |
| Numero di conduttori elettrici |
3 |
Dati meccanici
| Coppia, massima |
1 Nm |
Dati meccanici - Tecnologia di collegamento
| Lunghezza del cavo |
1 m |
| Numero di conduttori |
3 |
| Sezione conduttore |
0,34 mm2 |
| Colore della guaina del cavo |
grigio |
| materiale della guaina del cavo |
PVC |
Dati meccanici - collegamento ad innesto connettore A
| collegamento ad innesto |
Female connector, M12 |
| forma di costruzione |
dritto |
| Codifica del connettore |
A |
| Blocco del connettore |
Blocco a vite |
| Materiale del pressacavo |
Metallo, CuZn, nichelato |
| Materiale della maniglia |
Plastica, TPU |
| Colore del corpo maniglia |
nero |
Dati meccanici - collegamento ad innesto connettore B
| collegamento ad innesto |
Male connector, M12 |
| forma di costruzione |
dritto |
| Blocco del connettore |
Blocco a vite |
| Materiale del pressacavo |
Metallo, CuZn, nichelato |
| Materiale della maniglia |
Plastica, TPU |
Dati meccanici - Dimensioni
| Diametro della filettatura |
M12 |
Condizioni ambientali
| Grado di protezione |
IP67 |
| Temperatura ambiente |
-30 ... +90 °C |
Dati elettrici
| Corrente termica continua |
4 A |
| tensione d'esercizio nominale |
60 VAC |
| tensione d'esercizio nominale |
60 VDC |
| Corrente di funzionamento |
4.000 mA |

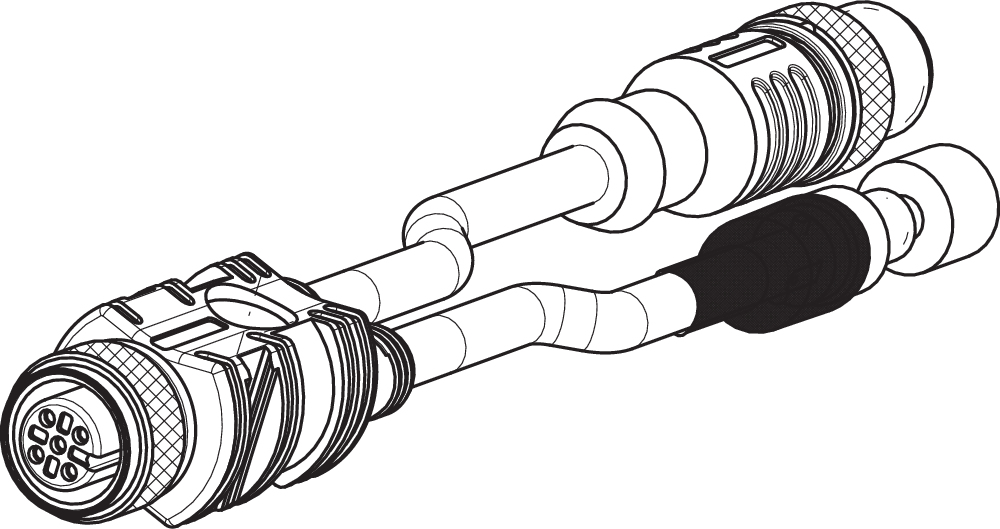

Immagine del prodotto (foto singola per catalogo)
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
