EX-BPS 250-3G/D
EX-BPS 250-3G/D
Downloads
Dati per l'ordine
| Codice |
EX-BPS 250-3G/D |
| Codice articolo (codice d'ordine) |
101183235 |
| EAN (European Article Number) |
4030661332703 |
| Numero eCl@ss, versione 12.0 |
27-27-26-06 |
| Numero eCl@ss, versione 11.0 |
27-27-24-04 |
| Numero eCl@ss, versione 9.0 |
27-27-24-04 |
| Numero ETIM, versione 7.0 |
EC001487 |
| Numero ETIM, versione 6.0 |
EC001487 |
Protezione antiesplosione
| Contrassegno della protezione antideflagrante |
EEx nA T6 X Ex tD A22 IP67 T80°C X |
Dati generali
| Materiale della custodia |
materiale sintetico |
| Peso lordo |
18 g |
Dati meccanici - Dimensioni
| Lunghezza della attuatore |
13 mm |
| Larghezza della attuatore |
33 mm |
| Altezza della attuatore |
25 mm |

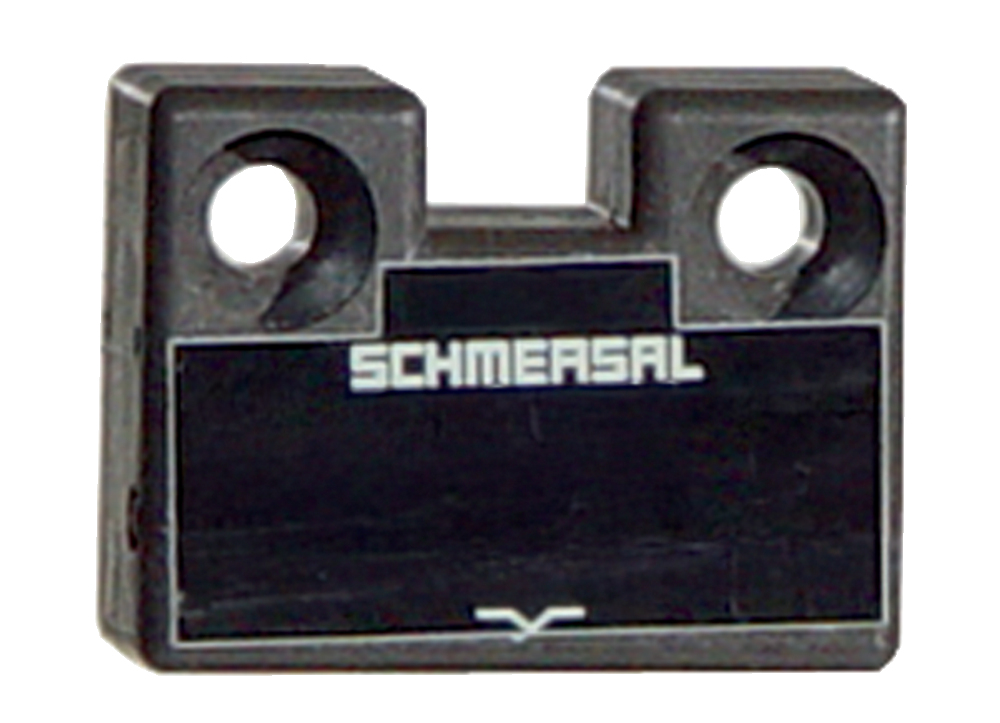

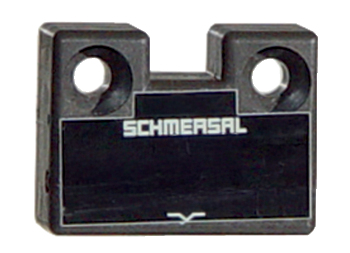

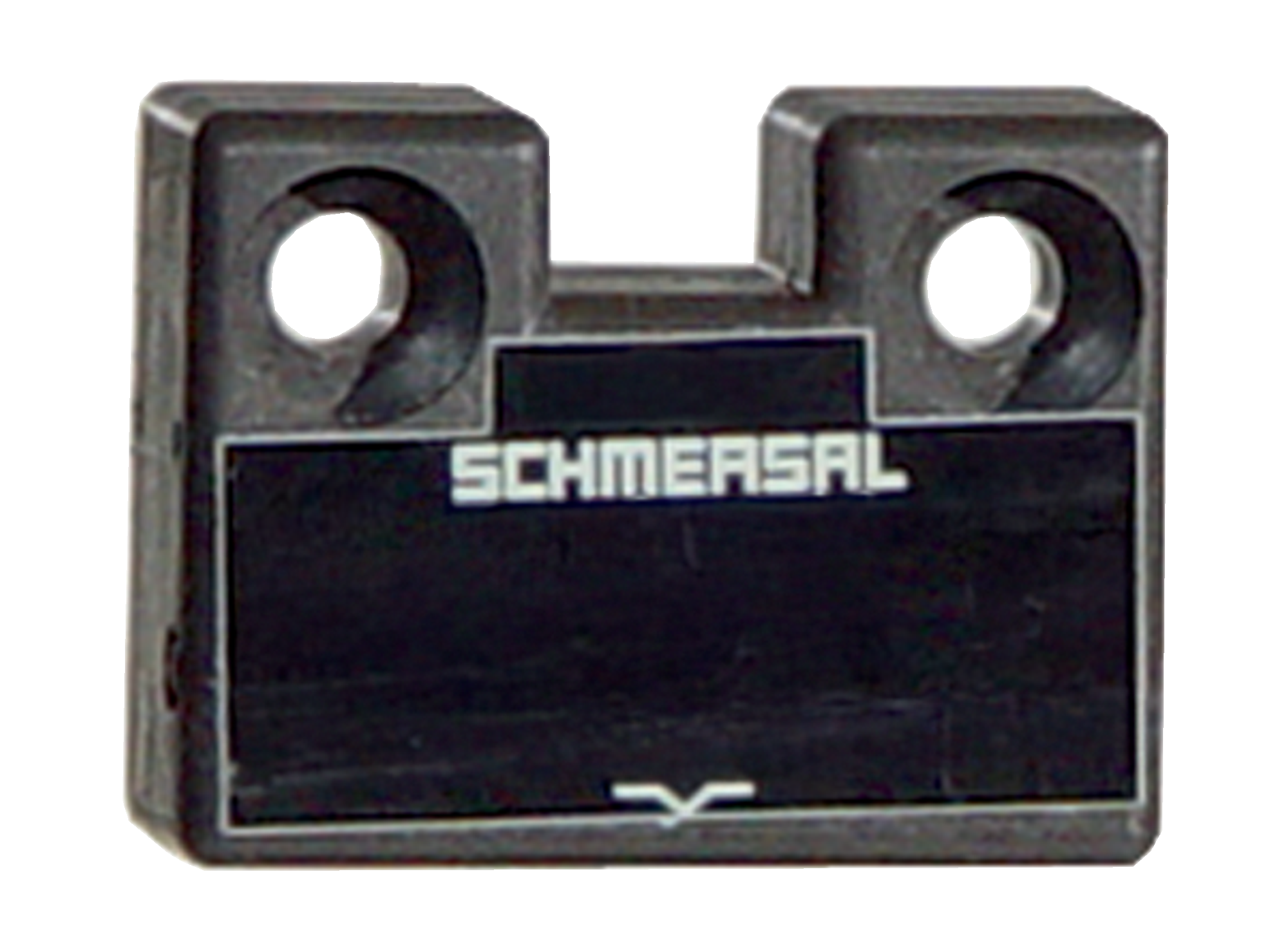

Immagine del prodotto (foto singola per catalogo)
ID: kexbnf07
| 255,4 kB | .jpg | 352.778 x 255.05800000000002 mm - 1000 x 723 px - 72 dpi
| 60,6 kB | .png | 74.083 x 53.622 mm - 210 x 152 px - 72 dpi
| 58,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,5 MB | .png | 166.55700000000002 x 120.504 mm - 2000 x 1447 px - 305 dpi
| 55,1 kB | .jpg | 123.47200000000001 x 89.253 mm - 350 x 253 px - 72 dpi

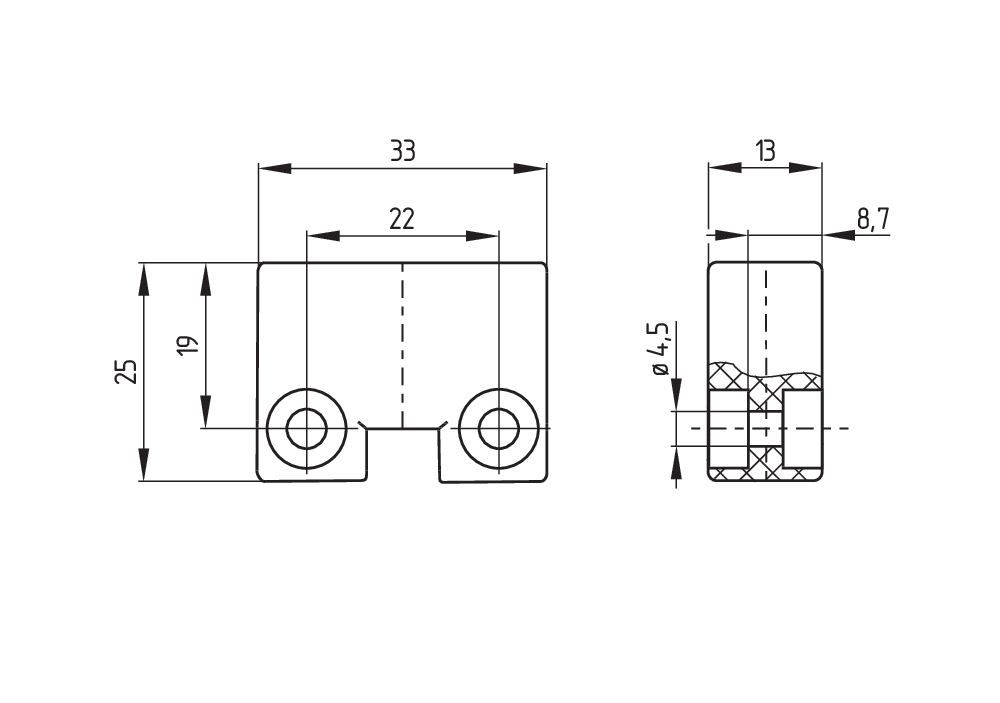

Disegno quotato (altro)
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | EX-BNS 250 | EX-BPS 250 |
| Type: | See ordering code |
| Marking: | D II 3G Ex nC IIC T6 Gc D II 3D Ex tc IIIC T80°C Dc | D II 3G Ex h IIC T6 Gc D II 3D Ex h IIIC T80°C Dc |
| Description of the component: | Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3. |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-3:2013 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Conformity with SI 2016/1107 (Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations) is declared by the manufacturer without involving a conformity assessment center. |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 10, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| Dichiarazione di conformità UE | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Dichiarazione: | Si dichiara con la presente che i seguenti componenti, sulla base della loro progettazione e costruzione, sono conformi ai requisiti delle direttive europee sotto elencate. |
| Denominaz. del componente: | EX-BNS 250 | EX-BPS 250 |
| Tipo: | vedere codice prodotto |
| Marcatura: | D II 3G Ex nC IIC T6 Gc D II 3D Ex tc IIIC T80°C Dc | D II 3G Ex h IIC T6 Gc D II 3D Ex h IIIC T80°C Dc |
| Descrizione del componente: | Sensore di sicurezza magnetico collegato a moduli di controllo Schmersal SRB(-E) / PROTECT-SELECT / PSC1 o ad un controllo di sicurezza comparabile, conforme ai requisiti della norma EN 60947-5-3. |
| Direttive rilevanti: | Direttiva Macchine | 2006/42/EG |
| Direttiva per la protezione contro le esplosioni (ATEX) | 2014/34/EU | |
| Direttiva RoHS | 2011/65/EU |
| Norme armonizzate correlate: | EN 60947-5-3:2013 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Responsabile per la documentazione tecnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| La conformità alla Direttiva ATEX 2014/34/UE è dichiarata dal produttore senza coinvolgimento di un organismo di controllo. |
| Luogo e data di emissione: | Wuppertal, 10 maggio 2022 |
|
| Firma del legale rappresentante Philip Schmersal Amministratore delegato |
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
