BN 20-11RZ-M16

Codice prodotto: 101165310
BN 20-11RZ-M16

Downloads

ePLAN Dati
CADENAS CAD Data
SISTEMA Dati
Codice:
BN 20-(1)Z-(2)

(1)
011 contatto NC
022 contatti NC
101 contatto NA
202 contatti NA
111 contatto NC / 1 contatto NA
R1 bistabile
2R2 bistabile
11R2 bistabile NC / NA

(2)
 2x passacavo M16
STConnettore maschio incorporato M12, 5 poli (solo per -2R)
Non tutte le varianti del dispositivo possibili in base a questo codice prodotto sono disponibili e/o tecnicamente applicabili.
  • 2 contatti reed
  • Ad azionamento senza contatto
  • Lunga durata
  • 104 mm x 52 mm x 47 mm
  • Custodia di alluminio
  • Distanza di commutazione fino a 50 mm, dipendente dal magnete di azionamento e versione
  • collegamento a vite
  • Elevata resistenza agli urti

Dati per l'ordine

Codice

BN 20-11RZ-M16
Codice articolo (codice d'ordine)

101165310
EAN (European Article Number)

4030661208909
Numero eCl@ss, versione 12.0

27-27-43-02
Numero eCl@ss, versione 11.0

27-27-01-05
Numero eCl@ss, versione 9.0

27-27-01-05
Numero ETIM, versione 7.0

EC002544
Numero ETIM, versione 6.0

EC002544

Omologazioni - Prescrizioni

Certificazioni

cULus

Dati generali

Prescrizioni

EN IEC 60947-5-1
principio d'azione

magnetico
forma costruttiva dell'alloggiamento

rettangolare
Materiale della custodia

Alluminio
Area attiva

metallo
Peso lordo

300 g

Dati generali - Caratteristiche

Magnete di trazione

Sì
Numero di contatti a scatto

2

Dati meccanici

Area attiva

lateralmente
Elemento di azionamento

magnete
Posizione della connessione cavi

left and right
Durata meccanica, minimo

1.000.000.000 manovre
Velocità di azionamento, massima

18 m/s

Mechanical data - Switching distances

intervallo di commutazione

5 mm … 50 mm

BP 10S = 5 mm

2 x BP 10S = 10 mm

BP 20S = 15 mm

BP 31S = 15 mm

BP 11S = 5 mm

2 x BP 11S = 15 mm

BP 12S = 10 mm

BP 10N = 5 mm

2 x BP 10N = 10 mm

BP 15N = 7 mm

BP 15S = 7 mm

2 x BP 15/2N = 15 mm

2 x BP 15/2S = 15 mm

BP 34N = 10 ... 25 mm

BP 34S = 10 ... 25 mm

BP 20N = 15 mm

BP 31N = 15 mm

BP 11N = 5 mm

2 x BP 11N = 15 mm

BP 12N = 10 mm

2 x BP 12N = 5 ... 20 mm

2 x BP 12S = 5 ... 20 mm

BP 21 N = 10 ... 35 mm

BP 21 S = 10 ... 35 mm

2 x BP 21N = 15 ... 50 mm

2 x BP 21S = 15 ... 50 mm

BE 20N = 10 mm

BE 20S = 10 mm
Osservazioni (intervallo di commutazione Sn)

Distanza di commutazione fino a 50 mm, dipendente dal magnete di azionamento e versione
Nota (distanza di commutazione)

All switching distances in accordance EN IEC 60947-5-2
Precisione di ripetizione R

0,3 mm

Dati meccanici - Tecnologia di collegamento

Cablaggio

2 x M16 x 1,5

Dati meccanici - Dimensioni

lunghezza del sensore

47 mm
larghezza del sensore

104 mm
altezza del sensore

52 mm

Condizioni ambientali

Grado di protezione

IP67
Temperatura ambiente

-25 ... +90 °C
Elevata resistenza agli urti

50 g, oscillazione sinusoidale

Dati elettrici

Tensione di commutazione, massima

250 VAC
Corrente di commutazione, massimo

3 A
Capacità di commutazione, massima

120 W
Capacità di commutazione, massima

120 VA
principio di comando

Latching
Durata rimbalzo, minimo

0,3 ms
Durata rimbalzo, massimo

0,6 ms
Frequenza di commutazione massima

1.080.000 /h
Elemento di commutazione

NC contact, NO contact

Fornitura

Fornitura

Actuator must be ordered separately.

Accessori

Raccomandazione, (Azionatore)

BP 10 S

2x BP 10 S

BP 15 S

BP 34 S

BP 20 S

BP 31 S

BP 11 S

2x BP 11 S

BP 12 S

BP 21 S

2x BP 21 S

BE 20 S

BP 10 N

2x BP 10 N

BP 15 N

2 x BP 15/2 N

2x BP 15/2 S

BP 34 N

BP 20 N

BP 31 N

BP 11 N

2x BP 11 N

BP 12 N

2x BP 12 N

2x BP 12 S

BP 21 N

2x BP 21 N

BE 20 N

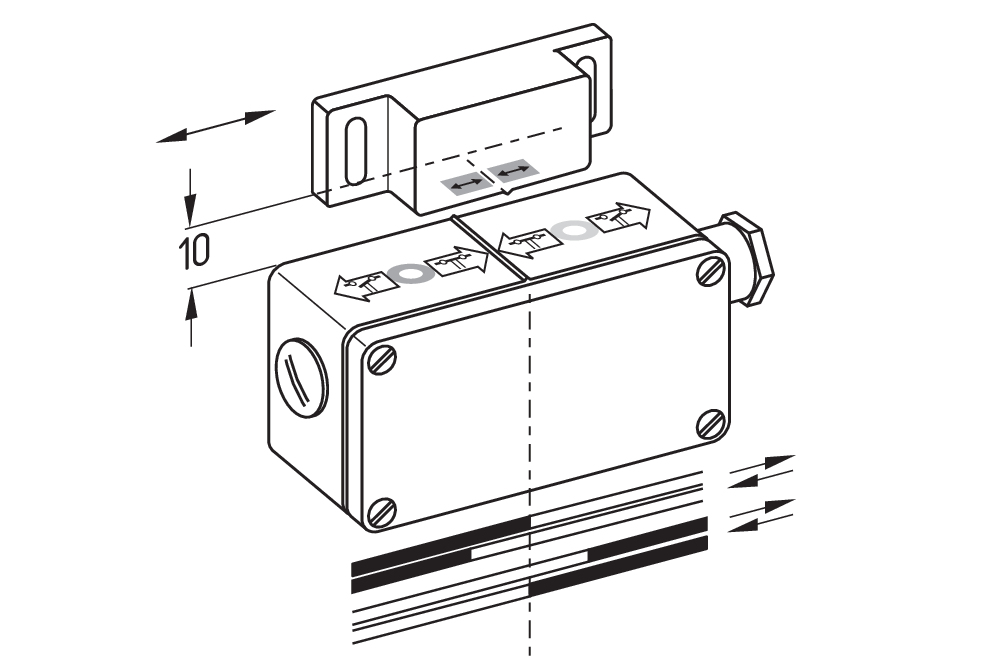

Osservazioni

Nota (generale)

La funzione di apertura e di chiusura dipende dalla direzione di azionamento, dal magnete di azionamento e dalla polarità del magnete di azionamento.

Ponendo di fronte l'interruttore ed il magnete di azionamento devono corrispondere gli abbinamenti di colori: rosso (S) su rosso (S) e verde (N) su verde (N).
