AZ/AZM201-B30-RTIG1P1
| Codice: AZ/AZM201-B30-(1)T(2)(3)(4)-(5) |
| (1) | |
| L | porta incernierata a sinistra |
| R | porta incernierata a destra |
| (2) | |
| A | per montaggio esterno |
| I | per montaggio interno |
| (3) | |
| G1 | Con maniglia porta |
| G2 | Con pulsante girevole |
| (4) | |
| P1 | Con Sblocco di fuga |
| P20 | con sblocco di fuga in metallo (possibile solo per montaggio esterno) |
| P25 | con sblocco di fuga con maniglia ad incasso (solo per montaggio esterno) |
| P30/P31 | con aste di chiusura (possibile solo per montaggio esterno) |
| (5) | |
| senza | Senza pinza di bloccaggio |
| SZ | con pinza di bloccaggio (possibile solo per montaggio esterno) |
- Azionatore per dispositivo di protezione girevole
- Azionamento semplice ed intuitivo
- Nessun pericolo di infortunio con l' azionatore sporgente
- Risparmio su ulteriori maniglie
- non entra nello spazio tra porta e stipite
Dati per l'ordine
| Codice |
AZ/AZM201-B30-RTIG1P1 |
| Codice articolo (codice d'ordine) |
103025197 |
| EAN (European Article Number) |
4030661512716 |
| Numero eCl@ss, versione 12.0 |
27-27-26-06 |
| Numero eCl@ss, versione 11.0 |
27-27-26-06 |
| Numero eCl@ss, versione 9.0 |
27-27-26-06 |
| Numero ETIM, versione 7.0 |
EC001487 |
| Numero ETIM, versione 6.0 |
EC001487 |
Omologazioni - Prescrizioni
| Osservazioni |
Certificazione in relazione ai dispositivi AZ/AZM 201 |
Dati generali
| Materiale della custodia |
Plastica, termoplastica rinforzata con fibra di vetro, autoestinguente |
| materiale dell'azionatore |
pressofuso di zinco |
| materiale dell'apparecchio di comando |
Alluminio, rivestimento di plastica |
| Materiale sblocco di fuga |
Metallo, plastificato |
| Peso lordo |
1.144 g |
Dati generali - Caratteristiche
| Sblocco di fuga |
Sì |
Dati meccanici
| Maniglia |
Maniglia |
| Durata meccanica, minimo |
1.000.000 manovre |
| Apertura porta |
Destra |
| Forza di mantenimento in chiusura secondo EN ISO 14119 |
1.000 N |
| Forza di mantenimento in chiusura, massima {N} |
1.300 N |
| Montaggio azionatore |
Interno |
Dati meccanici - Dimensioni
| Lunghezza della attuatore |
68 mm |
| Larghezza della attuatore |
115 mm |
| Altezza della attuatore |
115 mm |
| Length of the emergency exit |
94 mm |
| Larghezza della sblocco di fuga |
115 mm |
| Altezza della sblocco di fuga |
115 mm |
Fornitura
| Fornitura |
L'interruttore / la ritenuta di sicurezza e l'azionatore vanno ordinati separatamente. |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Download dell'ultima versione di Adobe Reader

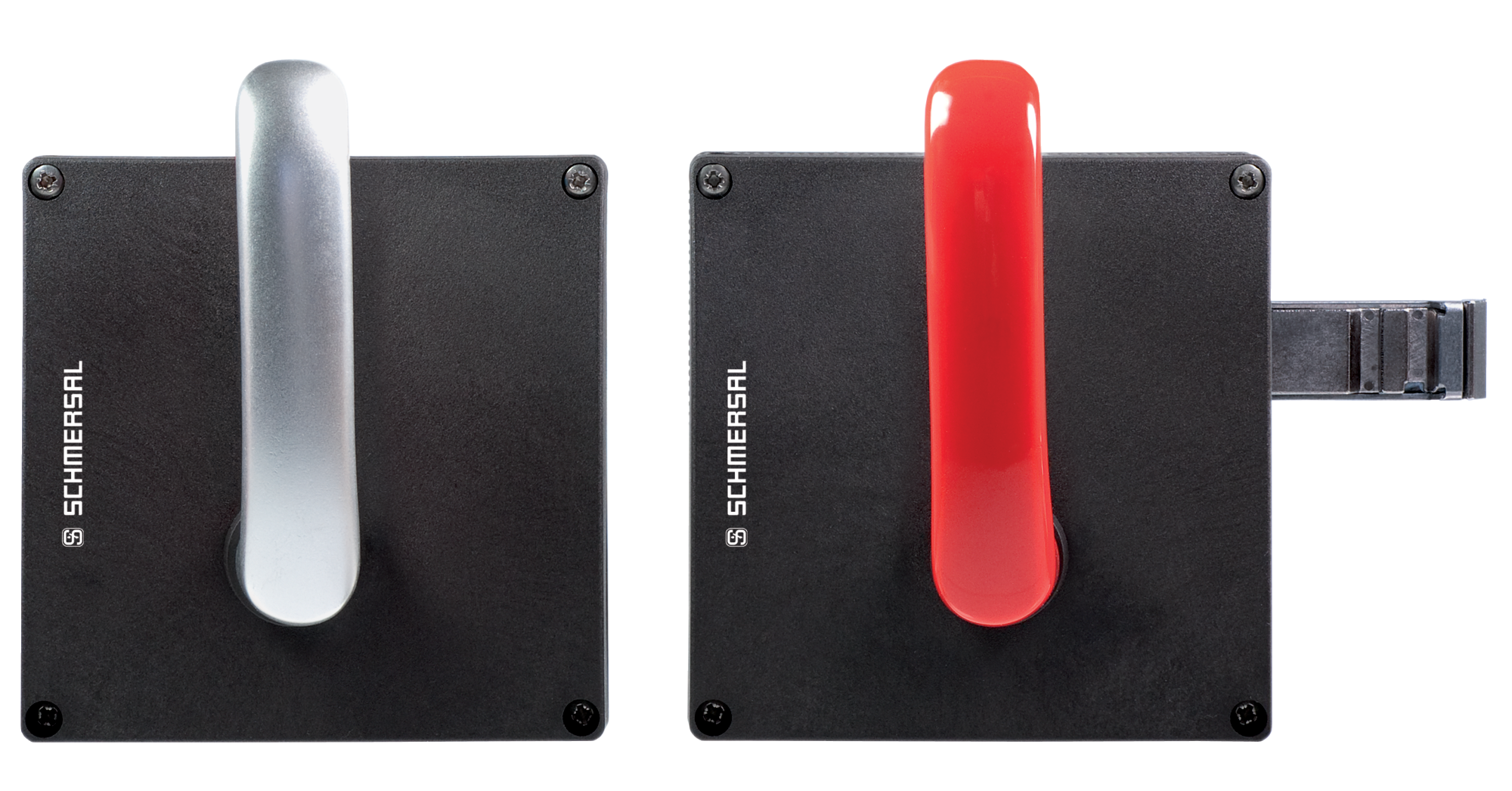

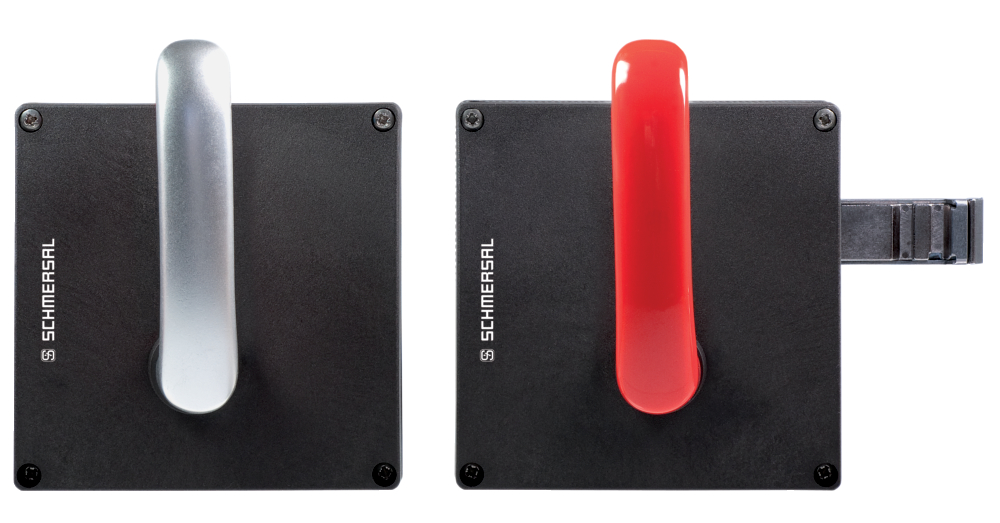

Immagine del prodotto (foto singola per catalogo)
ID: kazm2f74
| 306,5 kB | .jpg | 352.778 x 184.50300000000001 mm - 1000 x 523 px - 72 dpi
| 21,2 kB | .png | 74.083 x 38.806000000000004 mm - 210 x 110 px - 72 dpi
| 33,6 kB | .jpg | 123.47200000000001 x 64.558 mm - 350 x 183 px - 72 dpi
| 32,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,8 MB | .png | 200 x 104.60000000000001 mm - 2000 x 1046 px - 254 dpi
Disegno quotato disp. di base
Disegno quotato disp. di base
Disegno quotato azionatore
Grafico
