AZ21X/31X-B6
- Azionatore mobile
- Particolarmente adatto per dispositivi di sicurezza girevoli
Dati per l'ordine
| Codice |
AZ21X/31X-B6 |
| Codice articolo (codice d'ordine) |
157000543 |
| Numero eCl@ss, versione 12.0 |
27-27-26-06 |
| Numero eCl@ss, versione 11.0 |
27-27-26-06 |
| Numero eCl@ss, versione 9.0 |
27-27-26-06 |
| Numero ETIM, versione 7.0 |
EC001487 |
| Numero ETIM, versione 6.0 |
EC001487 |
Dati generali
| Livello di codifica secondo EN ISO 14119 |
ridotta |
| materiale dell'azionatore |
acciaio temperato (V2A) |
| Peso lordo |
30 g |
Dati meccanici
| Raggio di azionamento, minimo |
150 mm |
| Azionatore |
mobile |
Dati meccanici - Dimensioni
| Lunghezza |
43 mm |
| larghezza |
34 mm |
| altezza |
43 mm |
Fornitura
| Nota (fornitura, quantità e tipo) |
Befestigungsschrauben nicht im Lieferumfang enthalten |

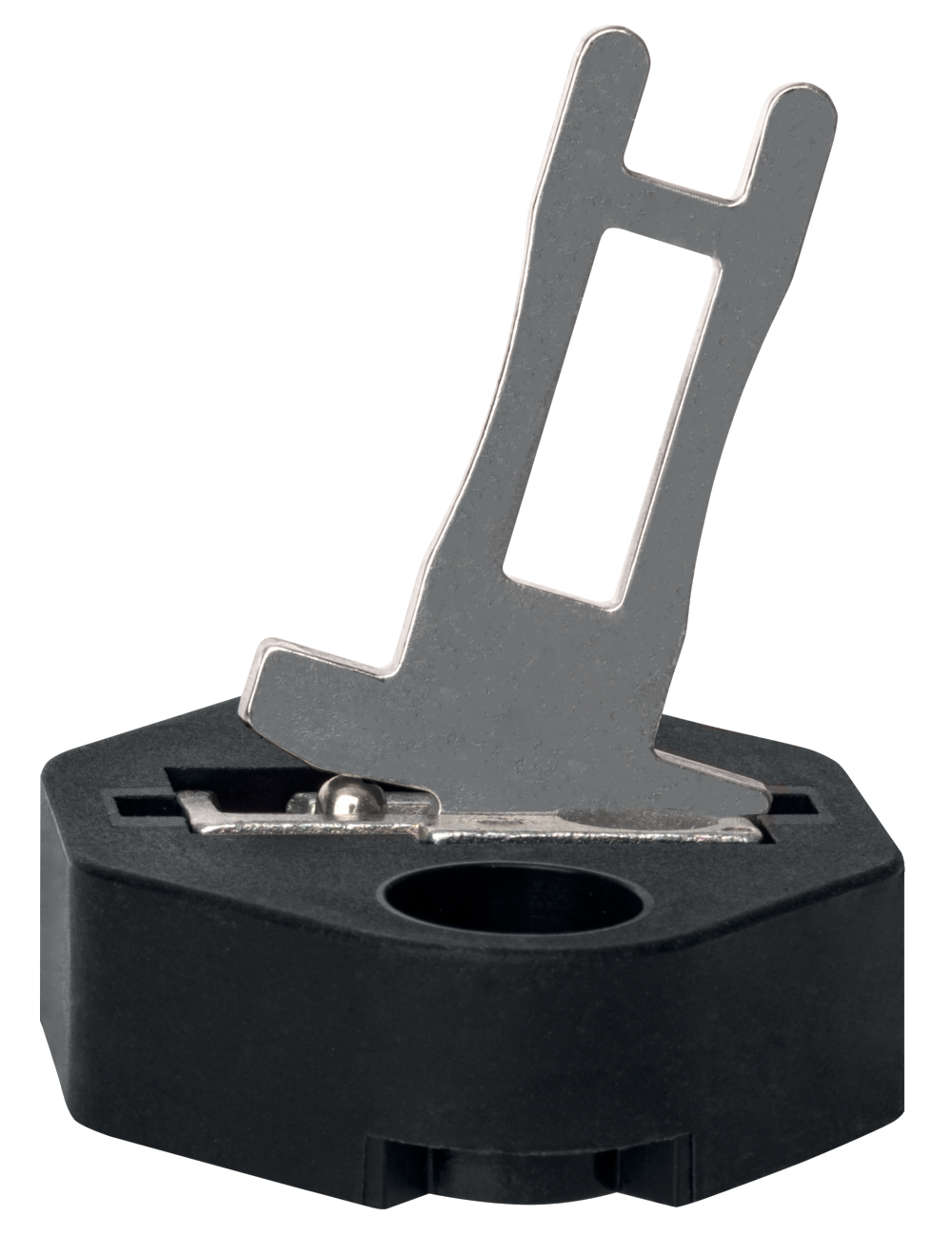

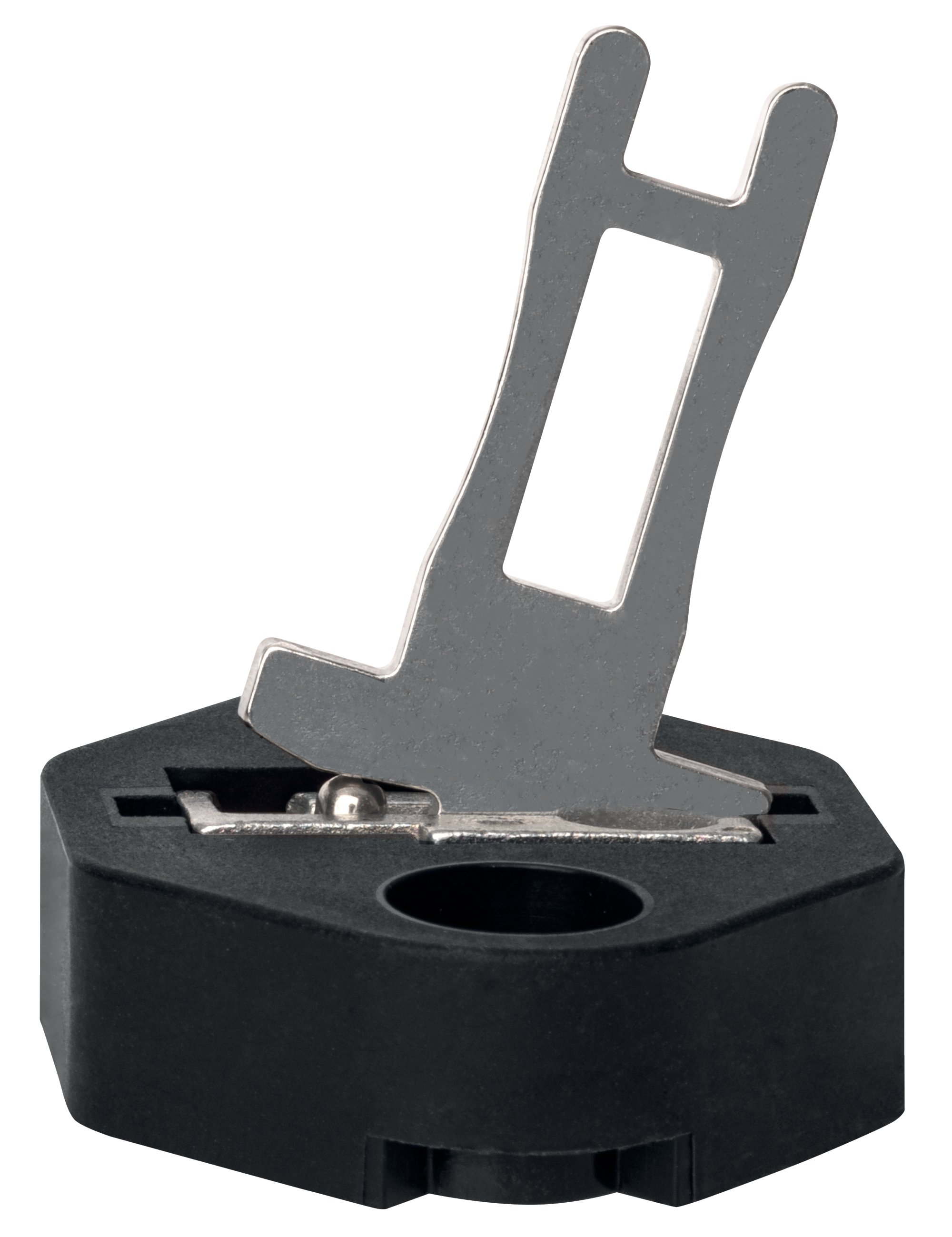

Immagine del prodotto (foto singola per catalogo)
ID: kaz2x3xf03
| 343,9 kB | .jpg | 352.778 x 458.25800000000004 mm - 1000 x 1299 px - 72 dpi
| 42,9 kB | .png | 73.73100000000001 x 95.956 mm - 209 x 272 px - 72 dpi
| 27,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,1 MB | .png | 169.333 x 220.049 mm - 2000 x 2599 px - 300 dpi
| 35,4 kB | .jpg | 94.897 x 123.47200000000001 mm - 269 x 350 px - 72 dpi

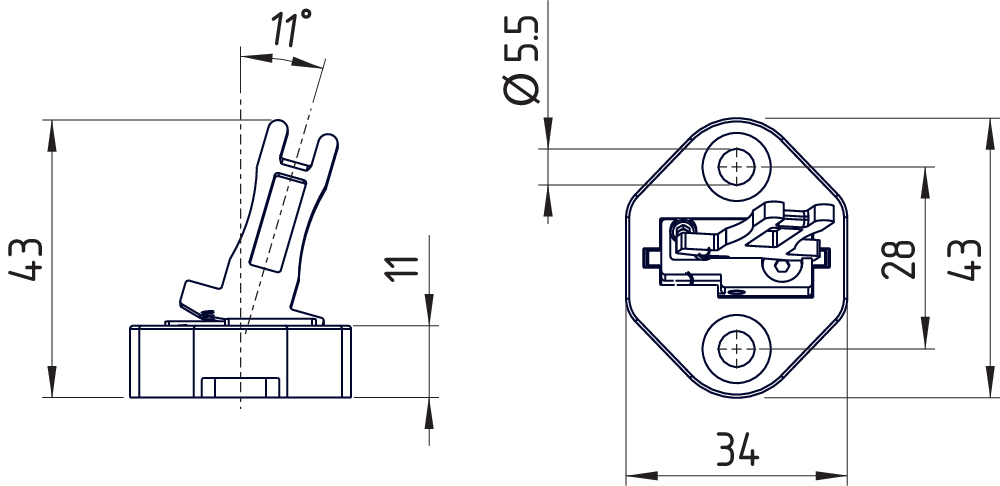

Disegno quotato azionatore
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
