PS116-T12-STR-J203

Numéro d'article: 103009978

PS116-T12-STR-J203

Numéro d'article: 103009978

Téléchargements

ePLAN Données

CADENAS Données CAO

SISTEMA Données

Quantité

connecteur M12, 8 pôles
utilisable pour des fonctions de positionnement uniquement
Boîtier plastique
Boîtier symétrique
Réglage du levier par crans de 15°
Etanchéité IP66, IP67
Organes de commande réglables de 8 x 45°
Forme selon EN 50047

Exemple de commande

Désignation de type du produit	PS116-T12-STR-J203
Référence d’article (n° de commande)	103009978
EAN (European Article Number)	4030661468648
eCl@ss number, version 12.0	27-27-06-01
eCl@ss number, version 11.0	27-27-06-01
Numéro eCl@ss, version 9.0	27-27-06-01
ETIM number, version 7.0	EC000030
ETIM number, version 6.0	EC000030

Homologations - Règlementations

Certificats	cULus CCC

Caractéristiques globales

Règlementations	EN IEC 60947-5-1
Modèle de boîtier	Construction normée
Matériau du boîtier	Plastique, thermoplastique renforcé de fibres de verre, zamac injecté, chromaté
Surface active	métal
Poids brut	122 g

Données générales - Caractéristiques

Nombre de contacts NF	2
Nombre de contacts NO	1

Données mécaniques

Actionneur	Levier antenne J200
Durée de vie mécanique, min.	10.000.000 manœuvres
Force d'ouverture forcée, min.	40 N
Vitesse d'attaque, min.	60 mm/min
Vitesse d'attaque, max.	1 m/s
Couple d'actionnement, min.	0,2 Nm
Couple pour ouverture forcée	0,6 Nm

Données mécaniques – technique de connexion

Position du raccordement par connecteur	Droite
Connecteur de raccordement	Connecteur M12, 6 pôles
Nombre de conducteurs de câble	6
Section des conducteurs	0,5 mm²
Raccordement (mécanique)	à droite

Données mécaniques - Dimensions

Longeur x Largeur x Hauteur	Hauteur du capteur: 169 mm (tige au milieu)
Longueur du capteur	16,6 mm
Largeur du capteur	31 mm
Diamètre de la tige	6 mm
Longueur du levier	200 mm

Conditions ambiantes

Etanchéité	IP66 IP67
Ambient temperature	-30 ... +80 °C
Degré de protection	II

Conditions ambiantes - Valeur d'isolation

Tension assignée d'isolement	300 V
Tension assignée de tenue aux chocs	4 kV
Degré d'encrassement selon IEC/EN 60947-1	3

Données électriques

Courant de court-circuit nominal selon EN 60947-5-1	400 A
Catégorie d'utilisation: AC-15	240 VAC
Catégorie d'utilisation: AC-15	1,5 A
Catégorie d'utilisation DC-13	24 VDC
Catégorie d'utilisation DC-13	1,5 A
Elément de commutation	1 contact NO, 2 contacts NF
Principe de commutation	contacts à action dépendante
Temps de rebondissement, max.	3 ms
Fréquence de manœuvres	5.000 /h
Temps de commutation, max.	5,5 ms
Matériau des contacts, électriques	Argent

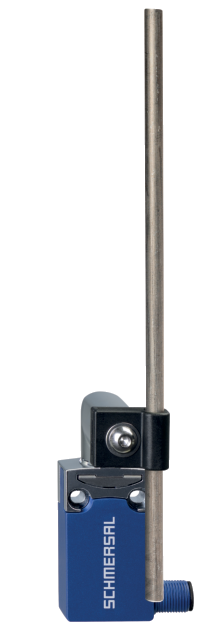

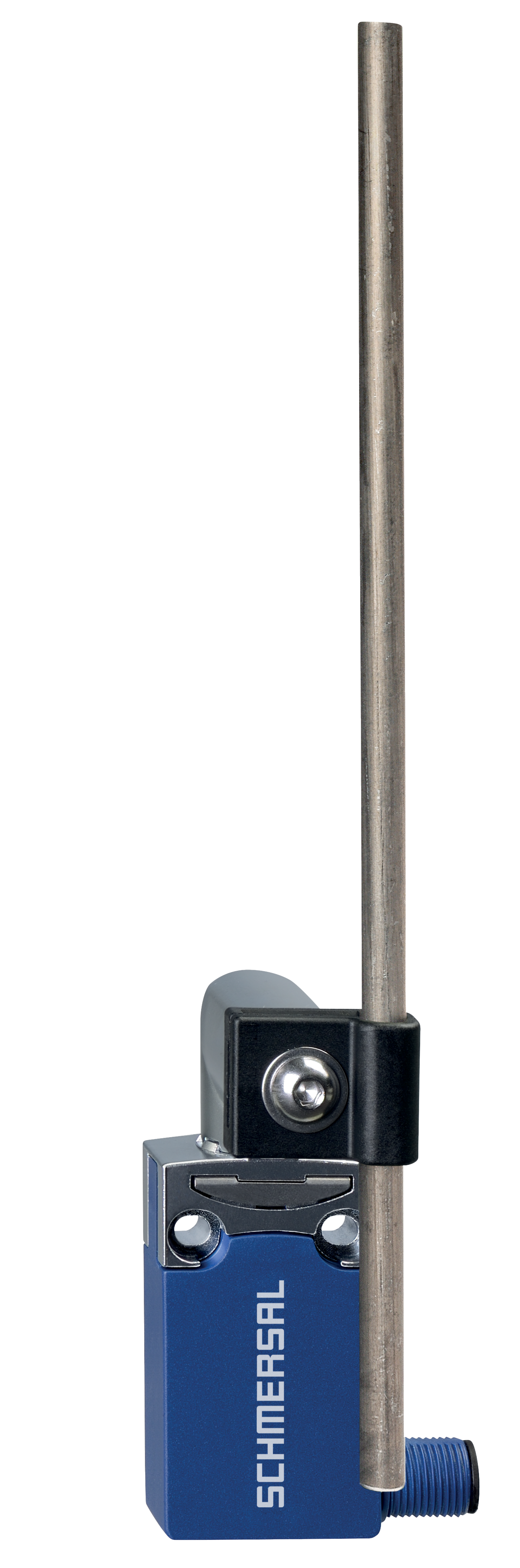

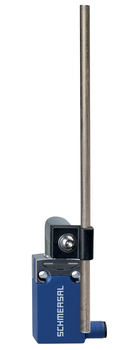

Photo du produit (photo individuelle de catalogue)

ID: kps1jf11

| 745,0 kB | .jpg | 352.778 x 1063.625 mm - 1000 x 3015 px - 72 dpi

| 88,1 kB | .png | 74.083 x 223.30800000000002 mm - 210 x 633 px - 72 dpi

| 14,7 kB | .jpg | 40.922000000000004 x 123.47200000000001 mm - 116 x 350 px - 72 dpi

| 11,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 6,8 MB | .png | 169.333 x 510.625 mm - 2000 x 6031 px - 300 dpi

Plan d'encombrement composant de base

ID: kps11g01

| 224,3 kB | .ai | 200 x 200 mm - 566 x 566 px - 72 dpi

| 4,8 kB | .png | 74.083 x 58.561 mm - 210 x 166 px - 72 dpi

| 132,8 kB | .jpg | 352.778 x 279.047 mm - 1000 x 791 px - 72 dpi

Plan d'encombrement actionneur

ID: kps11b11

| 192,6 kB | .ai | 157.93200000000002 x 238.066 mm - 447 x 674 px - 72 dpi

| 4,3 kB | .png | 74.083 x 111.47800000000001 mm - 210 x 316 px - 72 dpi

| 161,7 kB | .jpg | 352.425 x 589.139 mm - 999 x 1670 px - 72 dpi

Diagramme des contacts

Remarque sur le diagramme des contacts
ICO_LEG_sw-close Contact fermé
ICO_LEG_sw-open Contact ouvert
ICO_LEG_sw-var Plage de réglage
ICO_LEG_sw-l Point de maintien
ICO_LEG_sw-p Course/angle d'ouverture forcée
VS Plage de réglage contact NO
VÖ Plage de réglage contact NF
N Surcourse

Les courses de commutation indiquées pour les contacts ouverture/fermeture peuvent être transférées à d'autres combinaisons de contact.

ID: kps11s70

| 2,1 kB | .png | 74.083 x 33.867000000000004 mm - 210 x 96 px - 72 dpi

| 70,7 kB | .jpg | 352.778 x 160.86700000000002 mm - 1000 x 456 px - 72 dpi

Diagramme de contact

Information sur le diagramme de contact
ICO_LEG_ko-arrow4 Surveillance du verrouillage Selon ISO 14119
ICO_LEG_ko-arrow1 contact NF à manoeuvre positive d'ouverture
ICO_LEG_ko-arrow2 actionné
ICO_LEG_ko-arrow3 non actionné
ICO_LEG_ko-open contact NO
ICO_LEG_ko-close contact NF

ID: kps16k09

| 1,3 MB | .cdr |

| 84,8 kB | .jpg | 352.778 x 97.367 mm - 1000 x 276 px - 72 dpi

| 3,9 kB | .png | 74.083 x 20.461000000000002 mm - 210 x 58 px - 72 dpi

Video ID: Positionsschalter-PS

Position switches series PS (Vimeo)

EU Conformity Declaration

Pdf

Déclaration UE de conformité

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Déclaration:

Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables.

Désignation du composant

PS116,
PS215, PS216, PS226,
PS315, PS316

Type:

voir exemple de commande

Description du composant:

Interrupteur de position

Directives pertinentes:	Directive Basse Tension	2014/35/EU
	Directive RoHS	2011/65/EU

Normes appliquées:

EN 60947-5-1:2017

Représentant autorisé à préparer et composer la documentation technique:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Lieu et date de l'émission:

Wuppertal, le 3 mars 2021

Signature à l'effet d'engager la société
Philip Schmersal
Président Directeur Général

UK Conformity Declaration

Pdf

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

PS116,
PS215, PS216, PS226,
PS315, PS316

Type:

See ordering code

Description of the component:

Position switch

Relevant legislation:	Electrical Equipment (Safety) Regulations	2016
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-1:2017

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, August 19, 2021

Authorised signature
Philip Schmersal
Managing Director

Schmersal France SAS, BP 18, 38181 Seyssins Cedex

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
