M 697-11-1
M 697-11-1
Téléchargements
- bornes à vis ou raccordement faston
- Boîtier plastique
Exemple de commande
| Désignation de type du produit |
M 697-11-1 |
| Référence d’article (n° de commande) |
101055182 |
| EAN (European Article Number) |
4030661003641 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numéro eCl@ss, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Homologations - Règlementations
| Certificats |
CCC |
Caractéristiques globales
| Règlementations |
EN IEC 60947-5-1 |
| Matériau du boîtier |
duroplast |
| Matériau du actionneur |
Glass-fibre, reinforced thermoplastic |
| Matériau du couvercle |
Plastique, thermoplastique |
| Poids brut |
21 g |
Données générales - Caractéristiques
| Nombre de contacts NF |
1 |
| Nombre de contacts NO |
1 |
Données mécaniques
| Actionneur |
Poussoir |
| Durée de vie mécanique, min. |
30.000.000 manœuvres |
| Force d'actionnement |
4 N |
| Course d'ouverture des contacts |
0.5 mm |
| Force d'éjection, min. |
1,3 N |
| Vitesse d'attaque, min. |
10 mm/min |
| Remarque (temps de commutation) |
Temps de commutation selon la vitesse d'actionnement |
| Répétabilité du point de commutation |
0,05 mm |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Bornes à vis |
| Section du câble, max. |
2,5 mm² |
Conditions ambiantes
| Degré d'étanchéité du boîtier |
IP40 |
| Degré d'étanchéité des bornes ou raccordements |
IP00 |
| Ambient temperature |
-30 ... +120 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
250 V |
| Tension assignée de tenue aux chocs |
4 kV |
| Degré d'encrassement selon VDE 0100 |
2 |
Données électriques
| Courant nominal thermique |
6 A |
| Catégorie d'utilisation: AC-15 |
230 VAC |
| Catégorie d'utilisation: AC-15 |
4 A |
| Elément de commutation |
Change-over contact with double break |
| Principe de commutation |
Rupture brusque |
| Temps de rebondissement, max. |
3 ms |
| Fréquence de manœuvres |
30.000 /h |
| Temps de commutation, max. |
10 ms |
Filtre de langue
Fiches techniques
Certification CCC
Fiche technique (PDF provisoire)
Télécharger la dernière version d'Adobe Reader

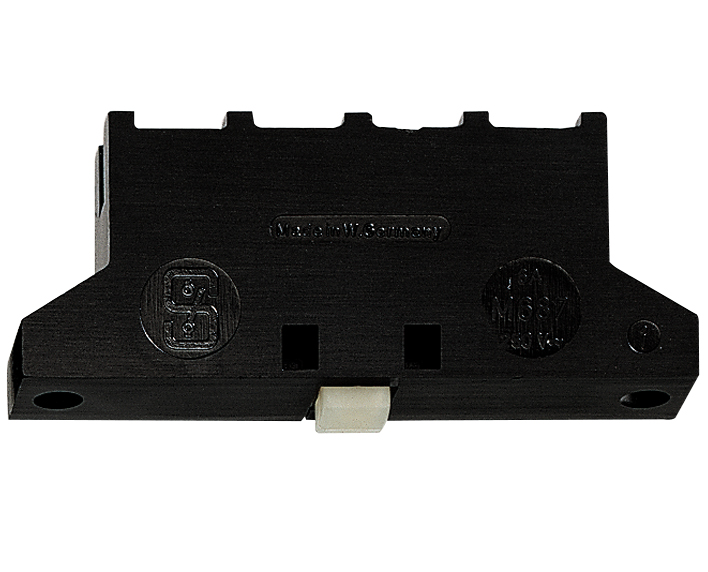

Photo du produit (photo individuelle de catalogue)
ID: km687f01
| 152,1 kB | .jpg | 249.76700000000002 x 201.78900000000002 mm - 708 x 572 px - 72 dpi
| 36,6 kB | .png | 74.083 x 59.972 mm - 210 x 170 px - 72 dpi
| 39,7 kB | .jpg | 123.47200000000001 x 99.836 mm - 350 x 283 px - 72 dpi
| 31,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,8 MB | .png | 166.55700000000002 x 80.031 mm - 2000 x 961 px - 305 dpi
| Déclaration UE de conformité |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Déclaration: | Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables. |
| Désignation du composant | M 302, M/T6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Description du composant: | Microrupteurs |
| Directives pertinentes: | Directive Basse Tension | 2014/35/EU |
| Directive RoHS | 2011/65/EU |
| Normes appliquées: | EN 60947-5-1:2017 + AC:2020 |
| Lieu et date de l'émission: | Wuppertal, le 1 février 2023 |
 |
| Signature à l'effet d'engager la société Philip Schmersal Président Directeur Général |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | M 302, M/T 6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Type: | See ordering code |
| Description of the component: | Micro switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, February 6, 2023 |
|
| Authorised signature Philip Schmersal Managing Director |
Schmersal France SAS, BP 18, 38181 Seyssins Cedex
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
