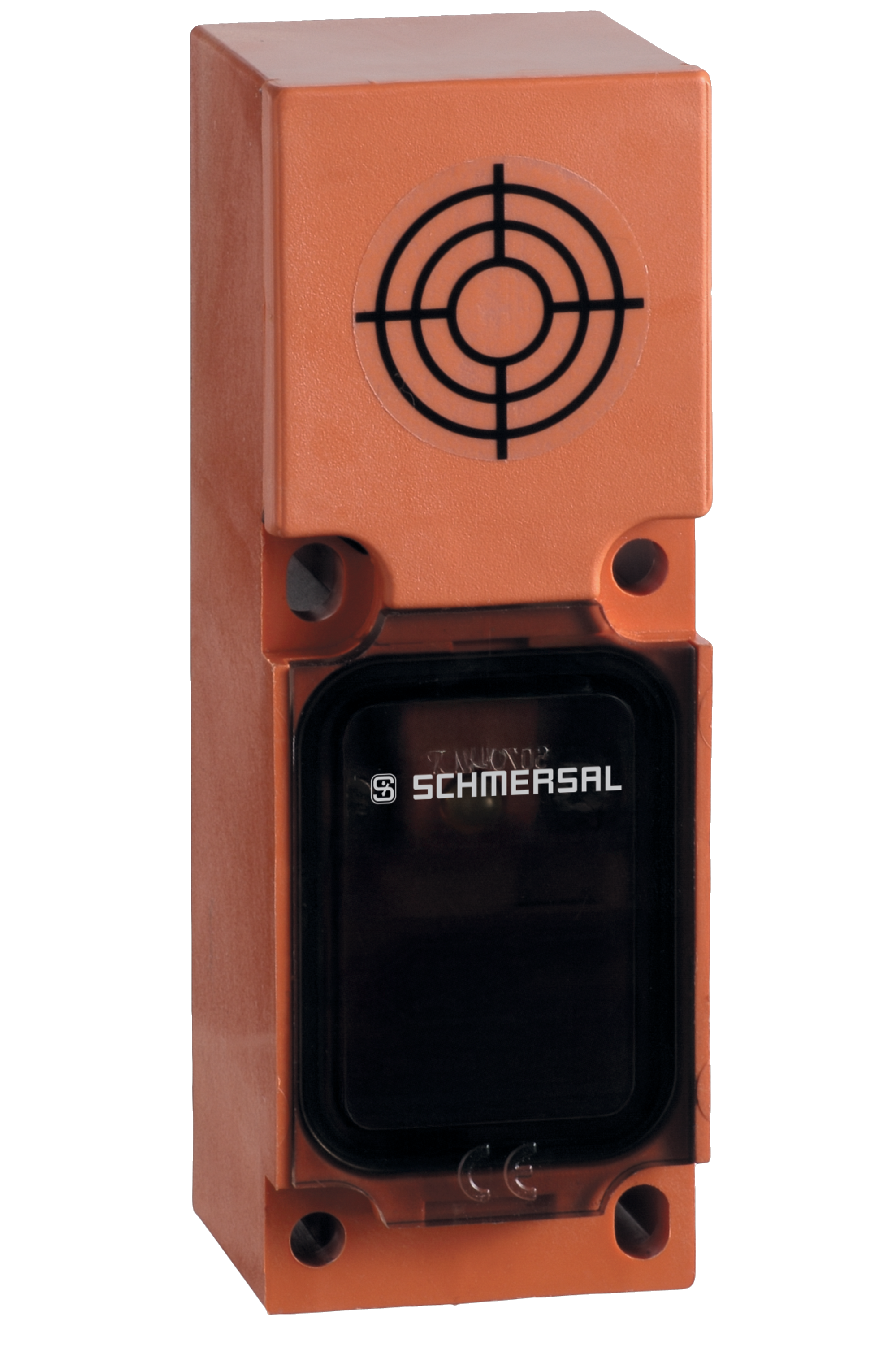

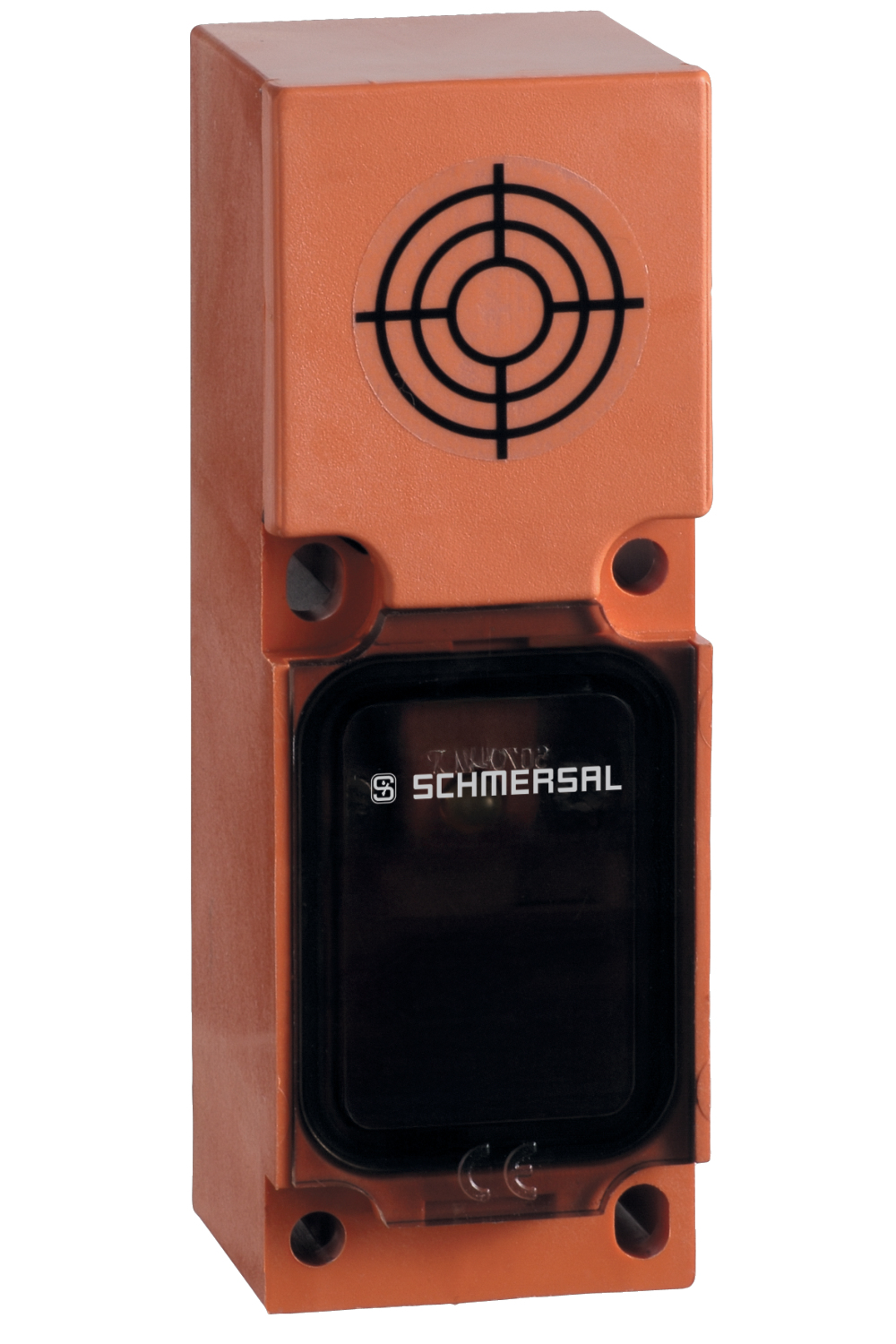

IFL 25-333-10/01

Numéro d'article: 101095619
IFL 25-333-10/01

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
Désignation produit:

IFL (1)-(2)-(3)(4)(5)(6)


(1)
15Distance de commutation 15 mm
20Distance de commutation 20 mm

(2)
333Forme parallélépipédique, 112 x 40 x 40 mm

(3)
01Contact de rupture
10Contact NO
10/01Contact NO / contact NF avec chambre de raccordement
11Contact NO, contact NF antivalent

(4)
SansCâble
DDC 2 conducteurs
ACourant alternatif / courant continu AC/DC

(5)
YEtanchéité IP65
ZEtanchéité IP67

(6)
Ncommutation N
Pcommutation P
Il est possible que certains appareils suivant cet exemple de commande ne soient pas livrables et/ou techniquement réalisables.
  • Forme 333

Exemple de commande

Désignation de type du produit

IFL 25-333-10/01
Référence d’article (n° de commande)

101095619
eCl@ss number, version 12.0

27-27-40-01
eCl@ss number, version 11.0

27-27-01-01
Numéro eCl@ss, version 9.0

27-27-01-01
ETIM number, version 7.0

EC002714
ETIM number, version 6.0

EC002714

Caractéristiques globales

Règlementations

EN IEC 60947-5-2
Modèle de boîtier

Bloc
Matériau du boîtier

Plastique
Matériau du couvercle

Luran
Poids brut

265 g

Données générales - Caractéristiques

Afficheur intégré, état

Oui

Mechanical data - Switching distances

Note (switching distance)

All switching distances in accordance EN IEC 60947-5-2

Données mécaniques – technique de connexion

Longueur du câble

2 m
Connecteur de raccordement

Raccord fileté M20 x 1.5
Section du câble, max.

2 x 1,5 mm²

Données mécaniques - Dimensions

Longueur du capteur

40 mm
Largeur du capteur

40 mm

Conditions ambiantes

Etanchéité

IP65
Ambient temperature

-25 ... +70 °C
Tenue aux vibrations selon EN 60068-2-6

10…55 Hz, amplitude 1 mm
Tenue aux chocs mécaniques

30 g / 11 ms
Degré de protection

II

Données électriques

Circuit de protection intégré

Protection contre l'inversion de la polarité

Indication d'état par

Remarque (afficheur intégré, état)

LED jaune

Schmersal France SAS, BP 18, 38181 Seyssins Cedex

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
