AZ 200ST-T-AS

Numéro d'article: 101190950
Archives
AZ 200ST-T-AS

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • Interrupteur de sécurité avec actionneur séparé
  • Boîtier plastique
  • Interface AS-Interface intégrée
  • 40 mm x 220 mm x 50 mm
  • 3 LED indiquant les états de fonctionnement
  • La technologie des capteurs permet un décalage de ± 5 mm verticalement et de ± 3 mm horizontalement entre l'actionneur et l'interverrouillage
  • Diagnostic intelligent
  • Avec capteur de détection de porte intégré T
  • Etanchéité IP67

Exemple de commande

Note (disponibilité)

Plus disponible!
Désignation de type du produit

AZ 200ST-T-AS
Référence d’article (n° de commande)

101190950
EAN (European Article Number)

4030661356440
eCl@ss number, version 12.0

27-27-26-02
eCl@ss number, version 11.0

27-27-26-02
Numéro eCl@ss, version 9.0

27-27-26-02
ETIM number, version 7.0

EC002592
ETIM number, version 6.0

EC002592

Homologations - Règlementations

Certificats

cULus

ASi-SaW

Caractéristiques globales

Règlementations

EN 50295

EN ISO 13849-1

EN IEC 60947-5-1

EN IEC 60947-5-3

EN IEC 61508
Mode d’action

sans contact
Matériau du boîtier

Plastique, thermoplastique renforcé de fibres de verre
Temps de réaction, max.

60 ms
Durée du risque, max.

120 ms
Poids brut

335 g

Données générales - Caractéristiques

Surveillance de l’actionneur

Oui
Fonctions de sécurité

Oui
Afficheur intégré, état

Oui

Classification

Normes de référence

EN IEC 60947-5-3

EN IEC 61508
Performance Level, jusqu'à

e
Catégorie selon EN ISO 13849

4
Valeur PFH

4,00 x 10⁻⁹ /h
Safety Integrity Level (SIL), adapté pour

3
Durée d'utilisation

20 année(s)

Données mécaniques

Durée de vie mécanique, min.

1.000.000 manœuvres
force de maintien

30 N
Vitesse d'attaque, max.

0,2 m/s
Tightening torque of the fastening screws for the housing cover, minimum

0,7 Nm
Tightening torque of the fastening screws for the housing cover, maximum

1 Nm
Note

Torx T10

Mechanical data - Switching distances

Switch distance, typical

6,5 mm
Intervalle de commutation protégé MARCHE

4 mm
Intervalle de commutation protégé ARRET

30 mm
Note (switching distance)

All switching distances in accordance EN IEC 60947-5-3
Hystérésis (distance de commutation), max.

1,5 mm
Répétabilité R

0,5 mm

Données mécaniques – technique de connexion

Connecteur de raccordement

Connecteur intégré M12, 4 pôles, codage A

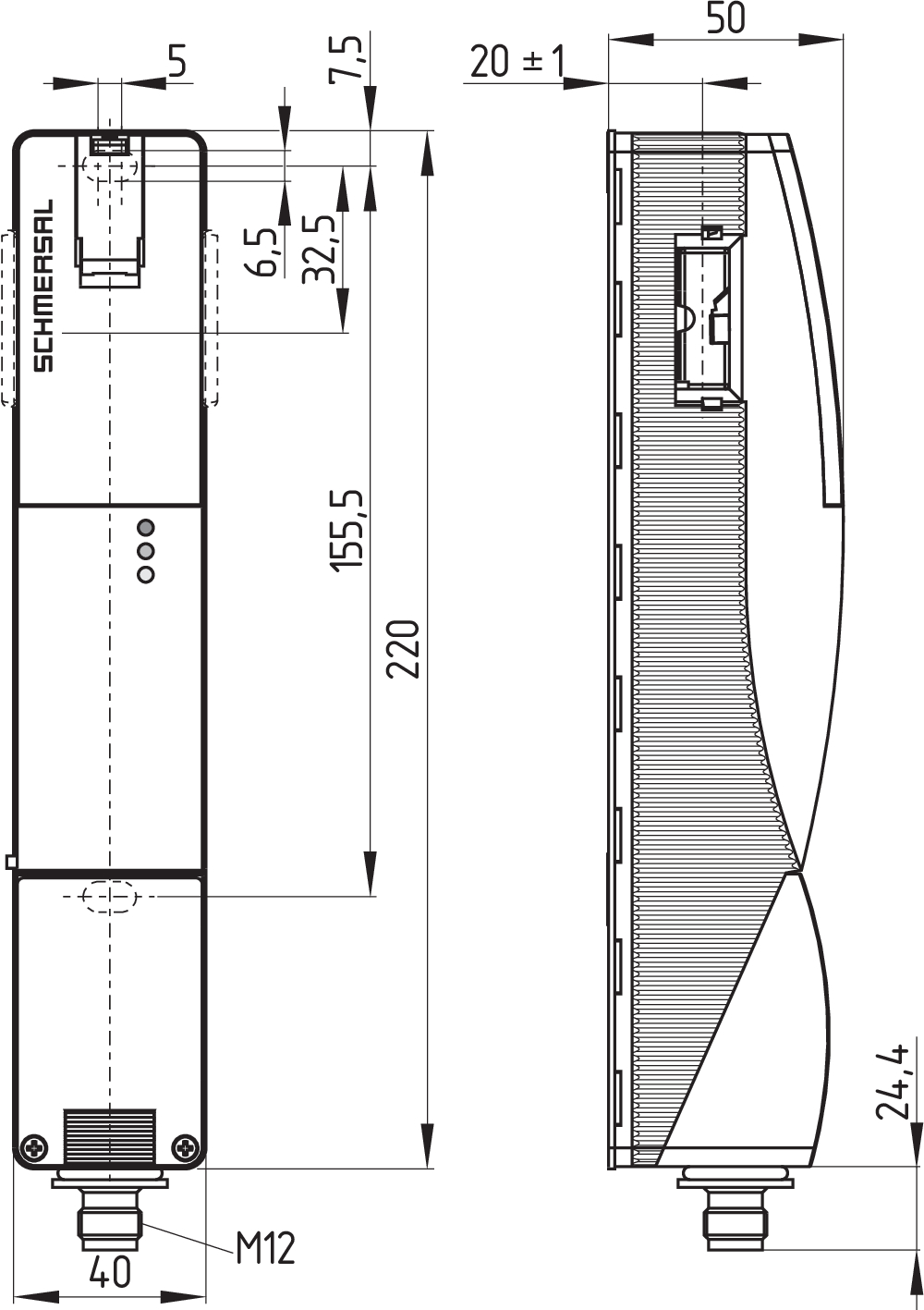

Données mécaniques - Dimensions

Longueur du capteur

50 mm
Largeur du capteur

40 mm
Hauteur du capteur

220 mm

Conditions ambiantes

Etanchéité

IP67
Ambient temperature

-25 ... +70 °C
Storage and transport temperature

-25 ... +85 °C
Humidité relative, min.

30 %
Humidité relative, max.

95 %
Remarque (humidité relative)

sans condensation
Tenue aux vibrations selon EN 60068-2-6

10…55 Hz, amplitude 1 mm
Tenue aux chocs mécaniques

30 g / 11 ms
Degré de protection

II

Conditions ambiantes - Valeur d'isolation

Tension assignée d'isolement

32 VDC
Tension assignée de tenue aux chocs

0,8 kV
Catégorie de surtension

III
Degré d'encrassement selon VDE 0100

3

Données électriques

Consommation

50 mA
Temporisation à la mise sous tension, maximum

4.000 ms

Données électriques - AS-Interface

Rated operating voltage

26,5 ... 31,6 VDC (Protection against polarity reversal)

Données électriques - spécification AS-interface

Version AS-i

V 2.1
Profile AS-i

S-0.B.F.E
AS-i, code ES

0x0
AS-i, code ID

0xB
AS-i, code ID 1

0xF
AS-i, code ID 2

0xE
Entrée AS-i, canal 1

Bits de données DI 0/DI 1 = transmission de code dynamique
Entrée AS-i, canal 2

Données de bits DI 2/ DI 3 = transmission de code dynamique
Sorties AS-i, DO 0 ... DO 3

Sans fonction
Bits de paramétres AS-i, P0

Protecteur et actionneur détectés
Bits de paramétres AS-i, P1

Autorisation de sécurité
Bits de paramétres AS-i, P2

Statique 0
Bits de paramètres AS-i, P3

Défaut
Remarque (Bits de paramétres AS-i)

Régler les sorties paramètres sur "1111" (0xF)

FID: défaut périphérie
Adresse du module d’entrées AS-i

0
Remarque (adresse du module d’entrées AS-i)

Préréglée sur l'adresse 0, modifiable via le maître AS-Interface ou l’appareil d’adressage portative

Indication d'état par

Remarque (indicateurs d'état à LED)

(1) LED verte/rouge (LED AS-i duo): tension d'alimentation / erreur de communication / adresse d'esclave = 0

(2) LED rouge: défaut de l'appareil

(3) LED jaune: Etat de l'appareil

Affectation des broches

Broche 1

AS-i +
Broche 2

n.c. (≤ 30 VDC)
Broche 3

AS-Interface -
Broche 4

n.c. (≤ 30 VDC)

Inclus dans la livraison

Inclus dans la livraison

Actuator must be ordered separately.
EU Conformity Declaration
Pdf
Déclaration UE de conformité LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Déclaration:Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables.
Désignation du composantAZ 200 AS
Type:voir exemple de commande
Description du composant:Interrupteur de sécurité avec capteur pour détecter la position du protecteur et interface Safety at Work intégrés
Directives pertinentes: Directive Machines2006/42/CE
 Directive CEM2014/30/EU
 Directive RoHS2011/65/EU
Normes appliquées:EN 60947-5-3:2013
ISO 14119:2013
EN ISO 13849-1:2015
EN 61508 parties 1-7:2010
EN 62061:2005 + AC:2010 + A1:2013 + A2:2015
Organisme notifié pour l' examen de type:TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
N° d'ident.: 0035
Certificat CE de type:01/205/5122.02/20
Représentant autorisé à préparer et composer la documentation technique:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Lieu et date de l'émission:Wuppertal, le 26 février 2020
 GRA_SIG_ksig-y24
 Signature à l'effet d'engager la société
Philip Schmersal
Président Directeur Général

Schmersal France SAS, BP 18, 38181 Seyssins Cedex

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
