A-K3P-M12-S-W-2M-OG-1- 2LP-A-2

Numéro d'article: 101209924
Archives
A-K3P-M12-S-W-2M-OG-1- 2LP-A-2

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • Câble de raccordement
  • 3 pôles

Exemple de commande

Note (disponibilité)

Plus disponible!
Désignation de type du produit

A-K3P-M12-S-W-2M-OG-1- 2LP-A-2
Référence d’article (n° de commande)

101209924
EAN (European Article Number)

4030661384405
eCl@ss number, version 12.0

27-06-03-11
eCl@ss number, version 11.0

27-06-03-11
Numéro eCl@ss, version 9.0

27-06-03-11
ETIM number, version 7.0

EC001855
ETIM number, version 6.0

EC001855

Caractéristiques globales

Information générale

A
Couleur de la poignée

Transparent
Poids brut

84 g

Données générales - Caractéristiques

Afficheur intégré, état

Oui
Nombre de LEDs

2
Nombre de conducteurs de câble

3

Données mécaniques – technique de connexion

Longueur du câble

2 m
Nombre de conducteurs de câble

3
Section des conducteurs

0,34 mm2
Matériau de la gaine de câble

PVC

Données mécaniques - Connecteur côté A

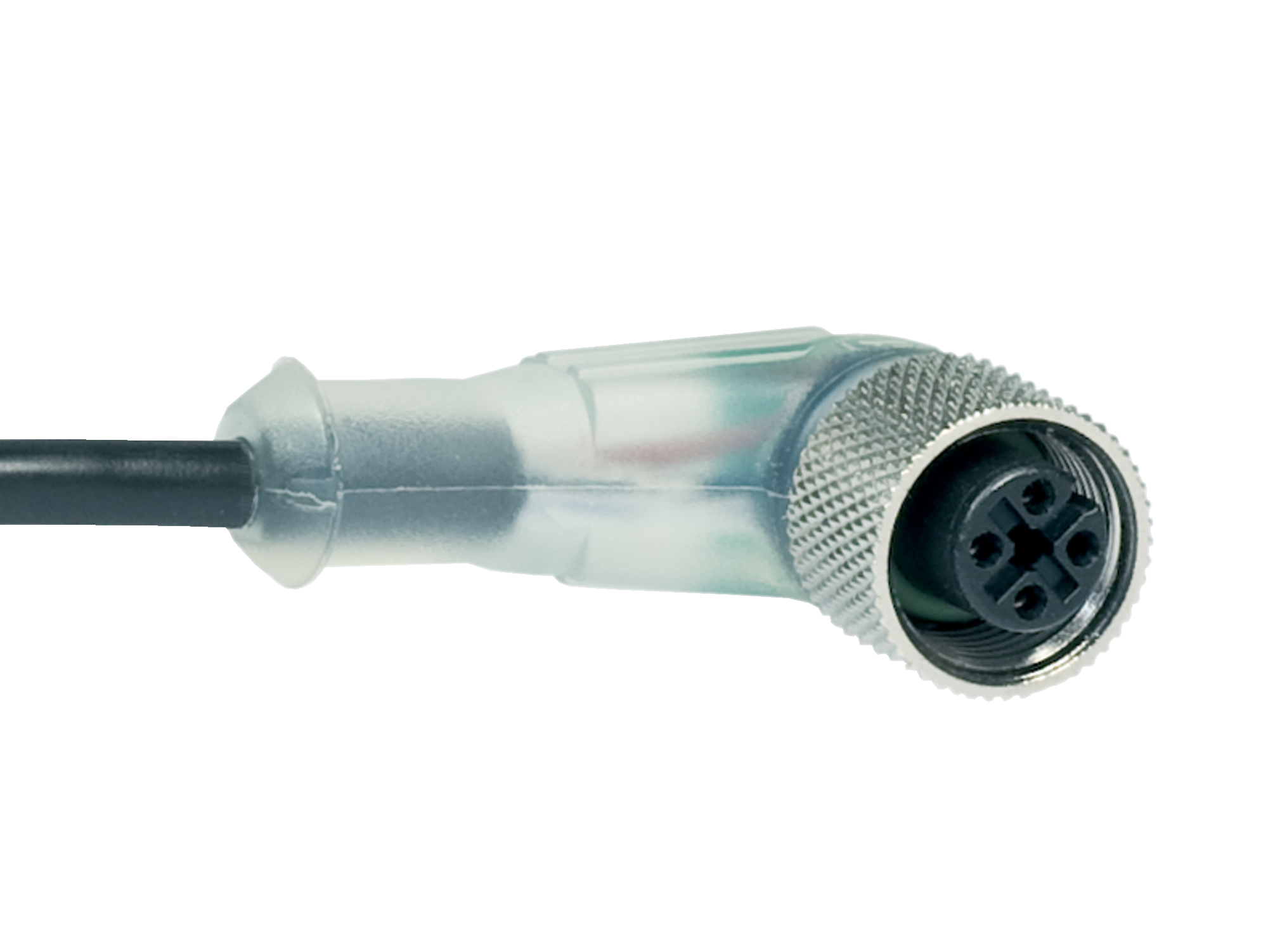

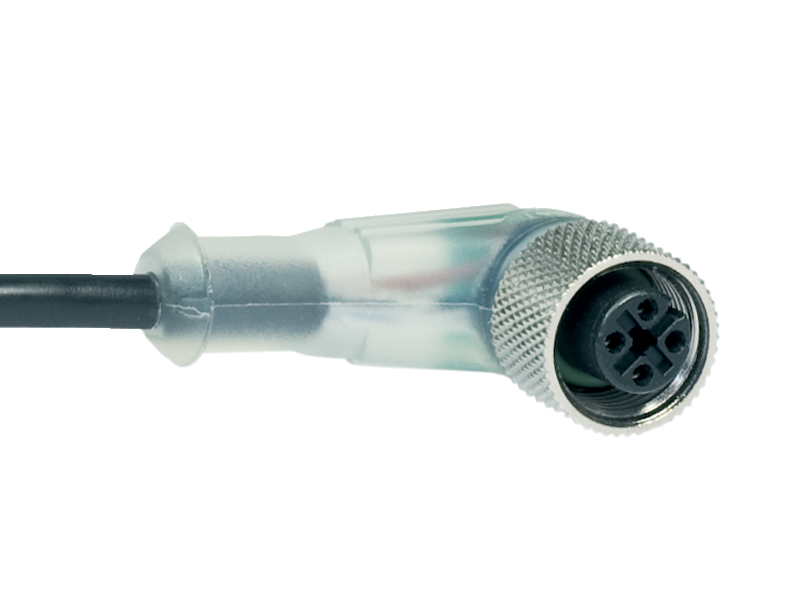

Connecteur

Female connector, M12
Modèle

arrondi
Matériau du raccord vissé

Métal, CuZn, nickelé
Matériau de la poignée

Plastique, TPU

Conditions ambiantes

Etanchéité

IP68

Données électriques

Operating voltage

10 ... 30 VDC

Type of voltage range

DC
Rated operating voltage

10 ... 30 VDC
Courant permanent

4.000 mA

Indication d'état par

Remarque (indicateurs d'état à LED)

Circuit: commutation type P

Affectation des broches

Broche 1

marron
Broche 2

n.c.
Broche 3

bleu
Broche 4

Noir
103010718 A-K3P-M12-S-W-2M-GY-1-2LP-A-4
  • Câble de raccordement
  • 3 pôles

Schmersal France SAS, BP 18, 38181 Seyssins Cedex

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.

Generated at: 15/04/2026 03:08
