PSC1-E-133-12DI-6DIO-4RO
PSC1-E-133-12DI-6DIO-4RO
- Module d'extension pour la série PSC1-C-100
- 12 entrées de sécurité numériques
- 6 entrées/sorties de sécurité commutables
- 4 contacts relais de sécurité
- 2 sorties de signalisation supplémentaires
Exemple de commande
| Désignation de type du produit |
PSC1-E-133-12DI-6DIO-4RO |
| Référence d’article (n° de commande) |
103011954 |
| EAN (European Article Number) |
4030661481012 |
| eCl@ss number, version 12.0 |
27-24-22-07 |
| eCl@ss number, version 11.0 |
27-24-22-07 |
| Numéro eCl@ss, version 9.0 |
27-24-22-07 |
| ETIM number, version 7.0 |
EC000236 |
| ETIM number, version 6.0 |
EC000236 |
Caractéristiques globales
| Poids brut |
586 g |
Données générales - Caractéristiques
| Nombre de sorties relais (1 canal) |
4 |
| Nombre d'entrées de sécurité numériques |
12 |
| Nombre d'entrées/sorties de sécurité numériques |
6 |
| Nombre de sorties de signalisation |
2 |
Classification
| Performance Level, jusqu'à |
e |
| Catégorie selon EN ISO 13849 |
4 |
| Safety Integrity Level (SIL), adapté pour |
3 |
| Durée d'utilisation |
20 année(s) |
Données mécaniques
| Fixation |
sur rails DIN |
Données mécaniques – technique de connexion
| Section du câble, min. |
0,2 mm² |
| Section du câble, max. |
2,5 mm² |
| Section des conducteurs, min. |
24 AWG |
| Section des conducteurs, maximum |
12 AWG |
| Raccordement (mécanique) |
bornes à vis détachables |
Données mécaniques - Dimensions
| Largeur |
67,5 mm |
| Hauteur |
100 mm |
| Profondeur |
115 mm |
Conditions ambiantes
| Etanchéité |
IP20 |
| Ambient temperature |
+0 ... +50 °C |
| Storage and transport temperature |
-25 ... +70 °C |
| Humidité relative, min. |
5 % |
| Humidité relative, max. |
85 % |
| Remarque (humidité relative) |
sans condensation |
| Hauteur d'installation autorisée au-dessus de NN, maximum |
2.000 m |
Conditions ambiantes - Valeur d'isolation
| Catégorie de surtension |
III |
| Degré d'encrassement selon IEC/EN 60664-1 |
2 |
Données électriques
| Operating voltage |
24 VDC -15 % / +20 % |
| Rated operating voltage |
24 VDC |
Données électriques - Sorties de sécurité
| Courant assigné de service (entrées de sécurité) |
2.000 mA |
Données électriques - Sorties relais de sécurité
| Tension, catégorie d'utilisation AC-15 |
230 VAC |
| Courant, catégorie d'utilisation AC-15 |
2 A |
| Tension, catégorie d'utilisation DC-13 |
24 VDC |
| Courant, catégorie d'utilisation DC-13 |
2 A |
Données électriques - Compatibilité électromagnétique (CEM)
| Compatibilité électromagnétique |
DIN EN 62061 DIN EN 61800-3 |
| Emission parasitaire |
DIN EN 61000-6-4 |
| Immunité contre des perturbations |
DIN EN 61000-6-7 DIN EN 61326-3 DIN EN 61000-6-2 |
Inclus dans la livraison
| Inclus dans la livraison |
Connecteurs pour bus de fonds de panier Bornes de raccordement |
Filtre de langue
Fiches techniques
Guide d'installation
Manuel du logiciel
Déclaration de conformité CE
Fiches descriptives des appareils
Logiciel (téléchargement)
Télécharger la dernière version d'Adobe Reader

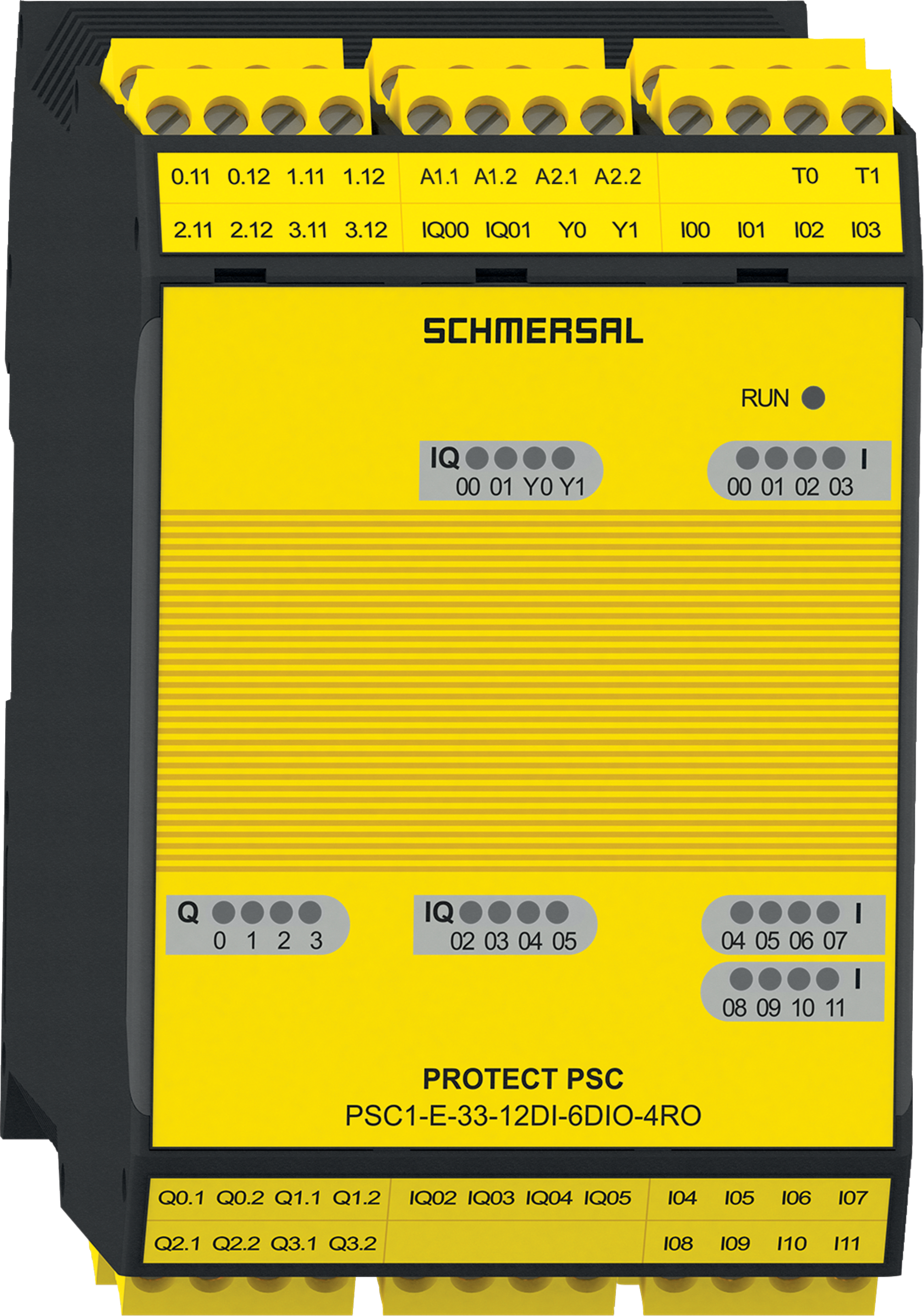

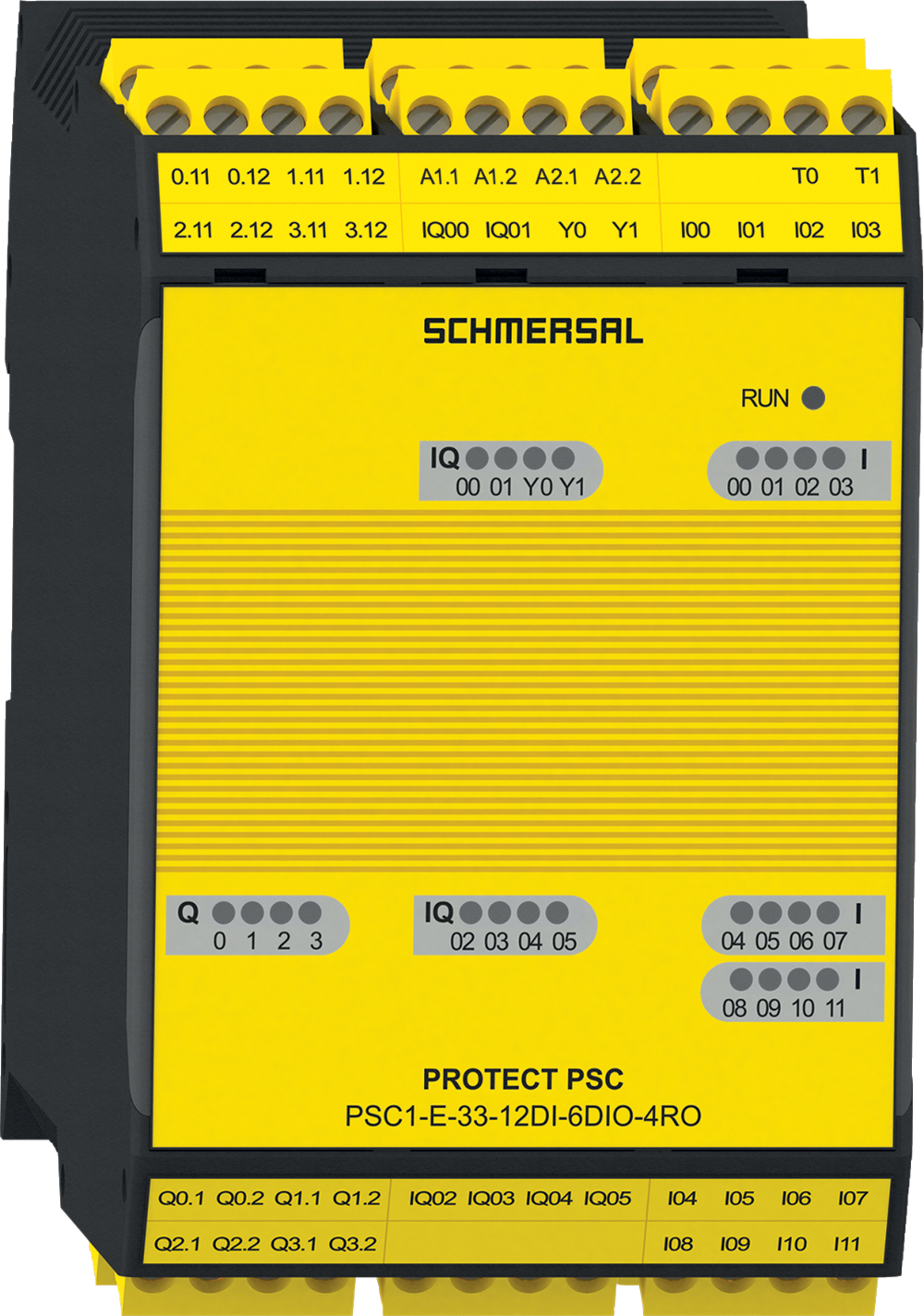

Photo du produit (photo individuelle de catalogue)
ID: kpsc1f21
| 1,3 MB | .jpg | 352.778 x 502.35600000000005 mm - 1000 x 1424 px - 72 dpi
| 71,7 kB | .png | 74.083 x 105.48100000000001 mm - 210 x 299 px - 72 dpi
| 89,9 kB | .jpg | 86.783 x 123.47200000000001 mm - 246 x 350 px - 72 dpi
| 40,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 6,8 MB | .png | 169.249 x 241.131 mm - 1999 x 2848 px - 300 dpi
103008465 PSC1-A-80-CON-TBUS-POWER
- Connecteurs de fond de panier pour modules d'extension centralisés
103015262 PSC1-A-99-SD-MEMORY-CARD
- La carte mémoire SD est utilisée pour la sauvegarde optionnelle du programme utilisateur
- Peut être utilisé avec tous les contrôleurs PSC1 avec les options -MC, -FB1 et -FB2
103008480 PSC1-A-90-PROG-CABLE
- Câble USB pour la programmation et/ou le diagnostic des contrôleurs PSC1
103008473 PSC1-A-91-SAFEPLC2
- Dongle de licence pour SafePLC2
- Nécessaire pour enregistrer, compiler et transférer le programme au contrôleur
| Déclaration UE de conformité |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Déclaration: | Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables. |
| Désignation du composant: | PSC1 |
| Type: | voir exemple de commande |
| Description du composant: | Contrôleur compact de sécurité, avec ou sans surveillance d'entraînements; Modules d'extension E/S, avec ou sans relais |
| Directives pertinentes: | Directive Machines | 2006/42/CE |
| Directive CEM | 2014/30/EU | |
| Directive RoHS | 2011/65/EU |
| Normes appliquées: | EN IEC 61800-5-1:2023, 4.4 EN 61800-5-2:2007 EN 61800-5-2:2017 EN ISO 13849-1:2023 EN 61508 parties 1-7:2010 |
| Organisme notifié pour l' examen de type: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln N° d'ident.: 0035 |
| Certificat d'examen CE de type: | 01/205/5526.02/26 |
| Représentant autorisé à préparer et composer la documentation technique: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Lieu et date de l'émission: | Wuppertal, le 31 mars 2026 |
 |
| Signature à l'effet d'engager la société Philip Schmersal Président Directeur Général |
