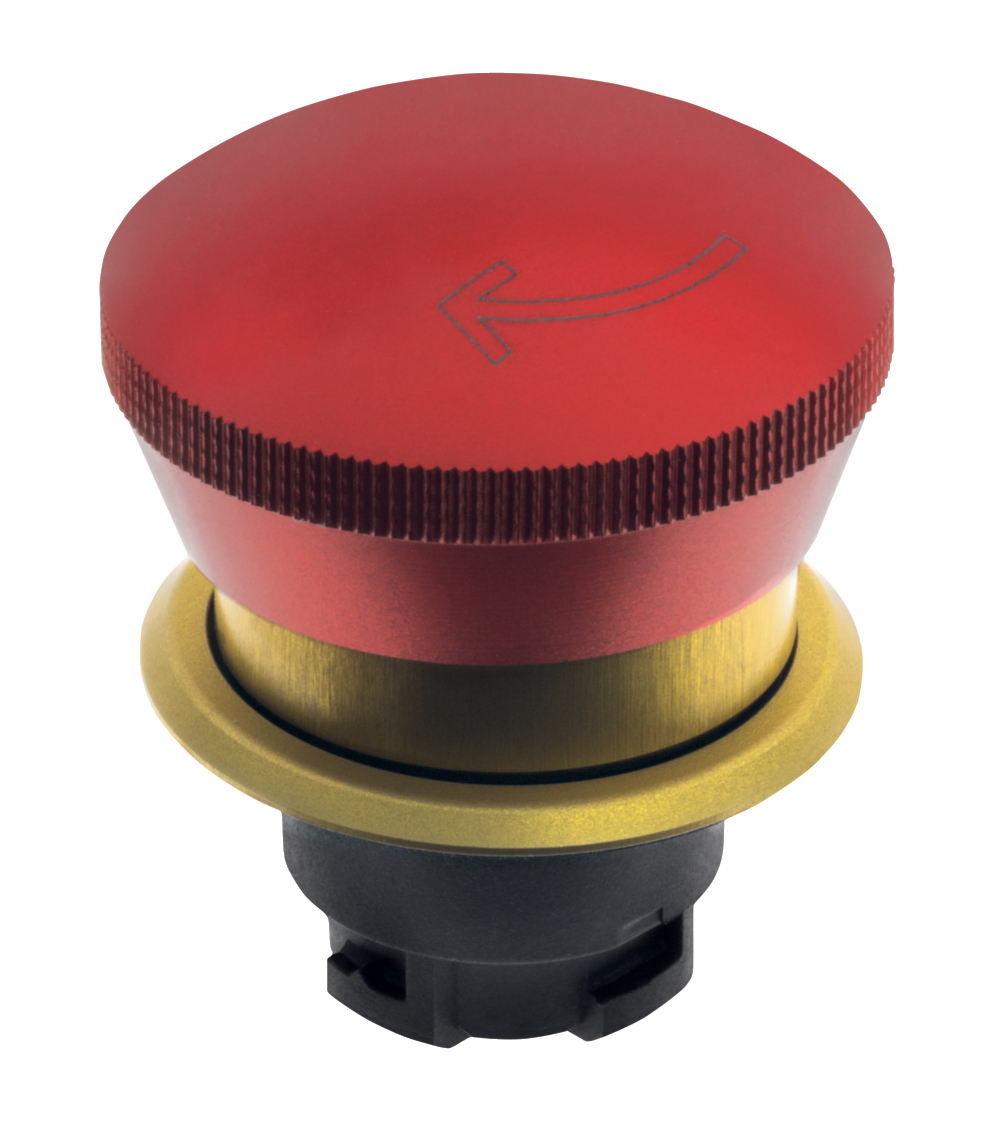

EDR40.VRT

Numéro d'article: 101006190
EDR40.VRT

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • Etanchéité IP65
  • Diamètre d'encastrement Ø 30,5 mm

Exemple de commande

Désignation de type du produit

EDR40.VRT
Référence d’article (n° de commande)

101006190
EAN (European Article Number)

4030661464107

Caractéristiques globales

Exécution

Montage sur plaque frontale

Mushroom impact button
Modèle

Ronde
Conditions de montage (mécaniques)

au choix
Type d'obturation

Membrane

Joints labiaux

Joints plats
Matériau de l' élément d'actionnement

Aluminium, anodised
Matériau de l'anneau frontal

Aluminium - anodisé
Couleur de l'élément de commande

rouge
Couleur de l'anneau frontal

jaune
Poids brut

58 g

Données générales - Caractéristiques

bride de fixation

Oui
Disponible avec maintien

Oui
Isolation totale

Oui
Nombre de positions de commutation

1
Number of contact elements, maximum

3

Données mécaniques

Réarmement

Déverrouillage de rotation
Durée de vie mécanique, organes de commande

100.000 manœuvres
Fixation

Embase de fixation EFM
Couple de serrage des vis

0,6 Nm
Typical actuating force of the push button

2 N
Actuating stroke, minimum

4 mm
Actuating stroke, maximum

5 mm

Données mécaniques - Dimensions

diamètres pour les têtes d'actionnement

37 mm
Diamètre de l'anneau frontal

34,5 mm
Mounting diameter

30,5 mm
Epaisseur de la plaque frontale, min.

1 mm
Epaisseur de la plaque frontale, max.

6 mm
Dimension d'encastrement

60 x 60 mm

Conditions ambiantes

Etanchéité

IP65
Ambient temperature

-25 ... +75 °C
Tenue aux vibrations selon EN 60068-2-6

5 g

Tenue aux chocs mécaniques

<50 g (EN 60068-2-27)

Données électriques

Switching frequency of the command device, maximum

1.000 /h

Inclus dans la livraison

Remarque (compris dans la livraison, nombre et type)

La bride de montage EFM est comprise dans la livraison

Schmersal Belgium, Nieuwlandlaan 73, 3200 Aarschot

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
