A-K4P-M8-S-G-10M-GY-1-X-X-4

Numéro d'article: 103011347

A-K4P-M8-S-G-10M-GY-1-X-X-4

Numéro d'article: 103011347

Téléchargements

ePLAN Données

CADENAS Données CAO

SISTEMA Données

Quantité

Désignation produit:

(1)-(2)-(3)-(4)-(5)-(6)-(7)-(8)-(9)-(10)-(11)-(12)-(13)-(14)

(1)
A	Câble de raccordement
AHT	Câble de raccordement haute température
V	Interconnexion
S	Connecteur sans câble
AIE	Câble de raccodement Industrial Ethernet
VIE	Câble d'interconnexion Industrial Ethernet
VFB	Câble d'interconnexion pour des boîtiers de distribution

(2)a
K	Connecteur femelle
KK	Connecteur femelle - femelle
S	Connecteur
SS	Connecteur mâle - mâle
SK	Connecteur mâle / femelle

(2)b
3P	3 pôles
4P	4 pôles
5P	5 pôles
6P	6 pôles
8P	8 pôles
8+1P	8+1 pôles
12P	12 pôles
23P	23 pôles
2P+PE	2 pôles + PE
3P+PE	3 pôles + PE

(3)
M8	M8 / rond 8 mm
M12	M12
M18	M18
M23	M23
M12P	M12 Power
RJ45	RJ45
DIN43650	DIN 43650

(4)
R	Verrouillage avec maintien
S	Fermeture vissée

(5)
G	Droit
W	Angulaire

(6)
X	Sans
0.3M	0,3 m
0,5M	0,5 m
1M	1 m
1,5M	1,5 m
2M	2 m
2.5M	2,5 m
3M	3 m
3.5M	3,5 m
5M	5 m
7.5M	7,5 m
10M	10 m
15M	15 m
20M	20 m

(7)
X	Sans
BK	Noir
GN	Vert
GY	Gris
WH	Blanc

(8)
X	-
1	PVC
2	PUR
3	Caoutchouc
4	Silicone
5	PTFE

(9)
X	Neutre
1LP	1x LED - PNP
2LP	2x LED - PNP
3LP	3x LED - PNP

(10)
X	Sans
A	Codage A
B	Codage B
D	Codage D
T	Codage T

(11)
1	Sans
2	UL
3	CSA
4	USA/CAN

(12)
69	IP69
69K	IP69K

(13)
VA	Matériau filetage / écrou de raccordement en acier inoxydable

(14)
075	0,75 mm² section spéciale des conducteurs

Il est possible que certains appareils suivant cet exemple de commande ne soient pas livrables et/ou techniquement réalisables.

Schmersal Belgium, Nieuwlandlaan 73, 3200 Aarschot

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.

Generated at: 23/04/2026 18:05

Désignation de type du produit	A-K4P-M8-S-G-10M-GY-1-X-X-4
Référence d’article (n° de commande)	103011347
EAN (European Article Number)	4030661477008
eCl@ss number, version 12.0	27-06-03-11
eCl@ss number, version 11.0	27-06-03-11
Numéro eCl@ss, version 9.0	27-06-03-11
ETIM number, version 7.0	EC001855
ETIM number, version 6.0	EC001855

Règlementations	EN IEC 61076-2-104
Poids brut	330 g

Longueur du câble	10 m
Nombre de conducteurs de câble	4
Section des conducteurs	0,25 mm²
Section de câble	4,7 mm
Rayon de courbure (fixe)	5 x Ø-câble
Rayon de courbure (mobile)	10 x Ø-câble
Couleur de la gaine du câble	gris
Matériau de la gaine de câble	PVC

Connecteur	Female connector, M8
Modèle	droit
Verrouillage du connecteur	Fermeture vissée
Matériau du raccord vissé	Métal, CuZn, nickelé
Matériau de la poignée	Plastique, TPU
Couleur de la poignée	gris

Etanchéité	IP67
Ambient temperature (Connector)	-30 ... +90 °C
Ambient temperature (fixed)	-25 ... +80 °C
Umgebungstemperatur (bewegt)	+0 ... +80 °C

Panier

Se connecter Inscrivez-vous maintenant

A-K4P-M8-S-G-10M-GY-1-X-X-4

A-K4P-M8-S-G-10M-GY-1-X-X-4

Exemple de commande

Homologations - Règlementations

Caractéristiques globales

Données générales - Caractéristiques

Données mécaniques

Données mécaniques – technique de connexion

Données mécaniques - Connecteur côté A

Conditions ambiantes

Données électriques

Affectation des broches

Filtre de langue

Fiches techniques

Certificat UL

Télécharger la dernière version d'Adobe Reader

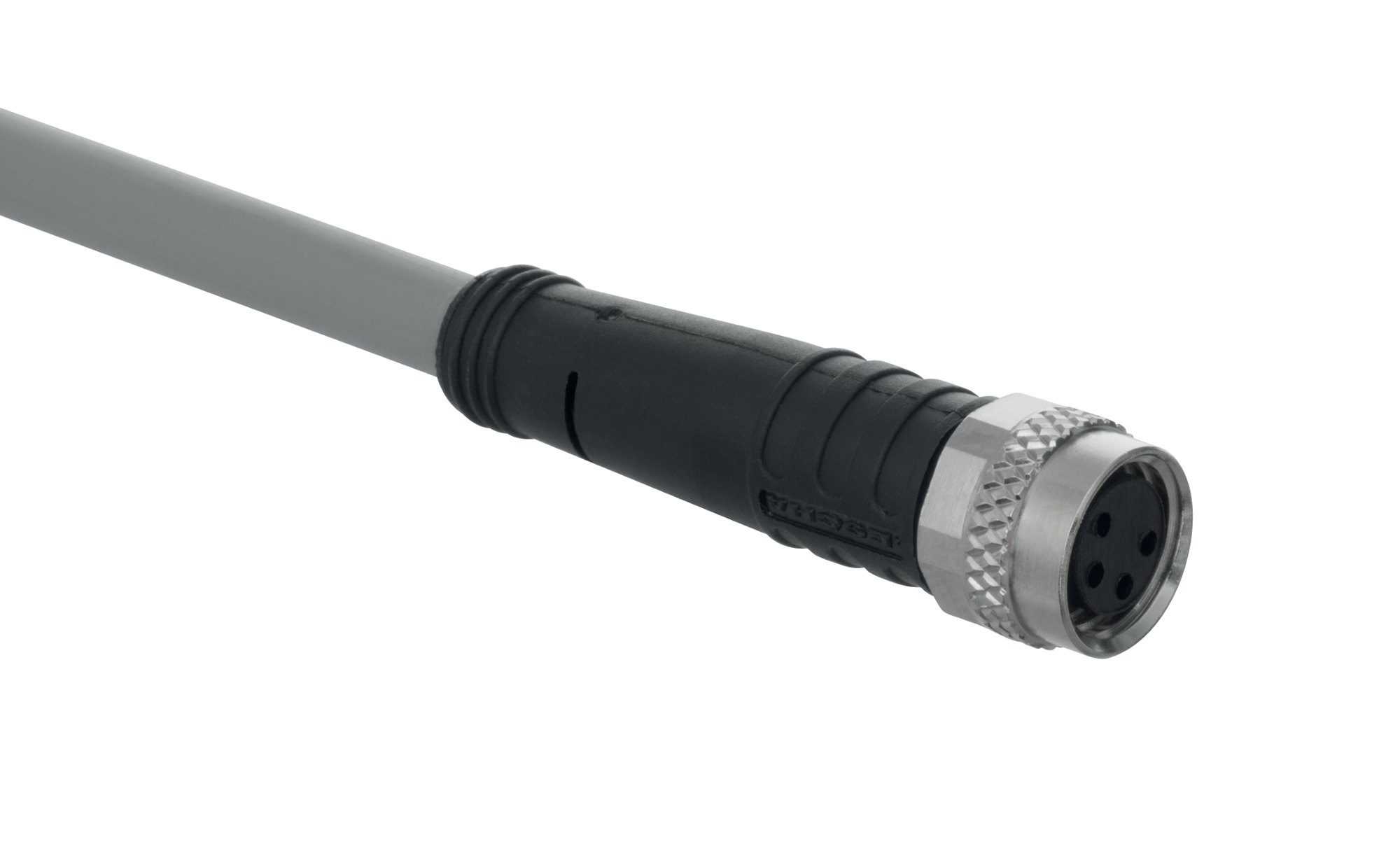

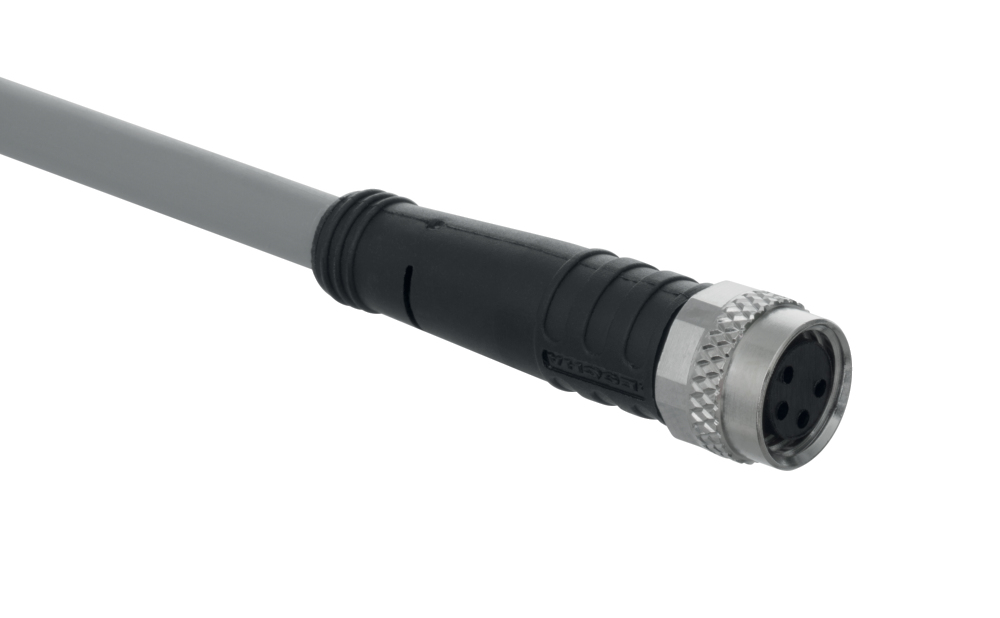

Photo du produit (photo individuelle de catalogue)

Récemment consultés

G50-035Z44/44Y-FL1-1368-2-1600-1

Courant nominal thermique	4 A
Rated operating voltage	30 VAC
Rated operating voltage	30 VDC
Courant permanent	4.000 mA

Broche 1	marron
Broche 2	Blanc
Broche 3	bleu
Broche 4	Noir
