ZS 232-11 ZÓCALO KPL.
ZS 232-11 ZÓCALO KPL.
Descargas
- Caja de termoplástico
- Conmutador con doble ruptura, apertura forzada
- Puentes de contactos con separación galvánica
- Racor roscado
Detalles de Pedidos
| Descripción del tipo de producto |
ZS 232-11 ZÓCALO KPL. |
| Número de artículo (Nº artículo) |
101113330 |
| EAN (European Article Number) |
4030661100456 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| Número eCl@ss, versión 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Propiedades Globales
| Normas |
EN IEC 60947-5-1 |
| Material de la caja |
Plástico reforzado con fibra de vidrio |
| Material de la actuador |
Acero inoxidable |
| Peso bruto |
23 g |
Datos generales - Características
| Cantidad de contactos NC |
1 |
| Cantidad de contactos NA |
1 |
Datos mecánicos
| Vida mecánica, mínima |
20.000.000 Maniobras |
| Fuerza de accionamiento |
9 N |
| Velocidad de accionamiento |
10 mm/min |
Datos mecánicos - Conexionado
| Sección del cable, máxima |
2,5 mm² |
| Conector (mecánico) |
Conexión por tornillos |
Condiciones ambientales
| Protección |
IP40 |
| Grado de protección de los terminales y/o conexiones |
IP00 (sin conector) |
| Temperatura ambiente |
-30 ... +80 °C |
Condiciones ambientales - Valores de aislamiento
| Resistencia al impulso de sobretensión Uimp |
6 kV |
| Grado de polución |
3 |
Datos eléctricos
| Corriente continua térmica |
10 A |
| Categoría de utilización AC-15 |
230 VAC |
| Categoría de utilización AC-15 |
4 A |
| Principio de conmutación |
Acción brusca |
| Material de los contactos, eléctricos |
Plata |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Descargar la versión actual de Adobe Reader

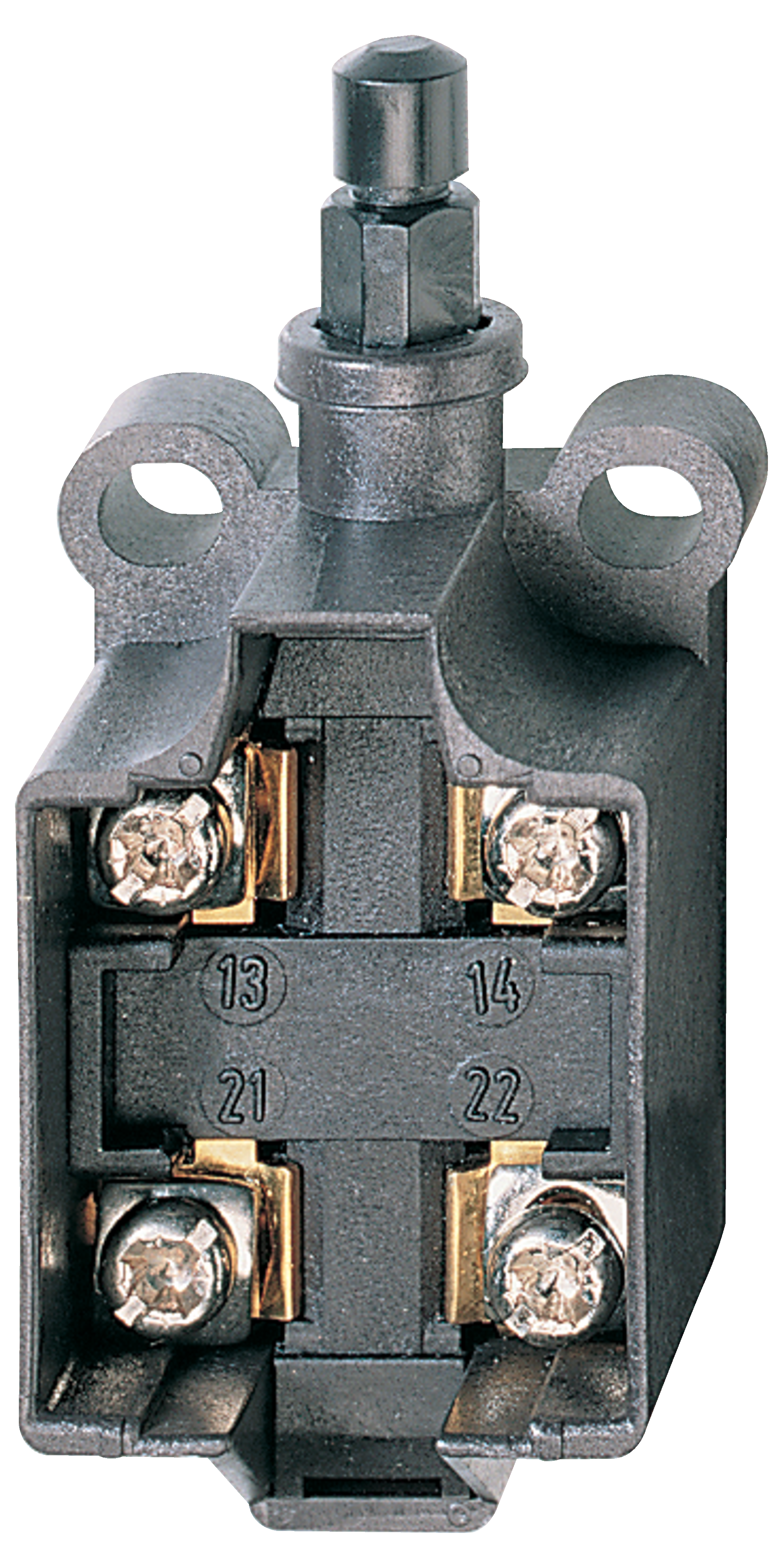

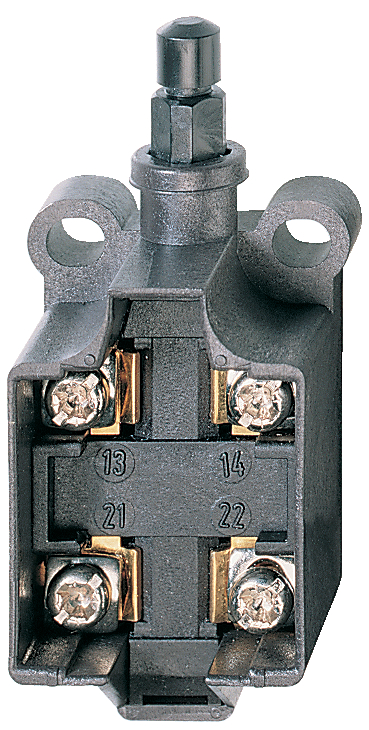

Foto de producto (foto individual de catálogo)
ID: kz232f01
| 354,6 kB | .jpg | 130.175 x 257.528 mm - 369 x 730 px - 72 dpi
| 149,6 kB | .png | 74.083 x 146.40300000000002 mm - 210 x 415 px - 72 dpi
| 65,6 kB | .jpg | 62.442 x 123.47200000000001 mm - 177 x 350 px - 72 dpi
| 47,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 14,7 MB | .png | 166.55700000000002 x 329.45 mm - 2000 x 3956 px - 305 dpi
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | M 302, M/T6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Description of the component: | Micro switches |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 |
| Place and date of issue: | Wuppertal, February 1, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | M 302, M/T 6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Type: | See ordering code |
| Description of the component: | Micro switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, February 6, 2023 |
|
| Authorised signature Philip Schmersal Managing Director |
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
