UAM-05LPA-T301
UAM-05LPA-T301
Descargas
- Cable de 3 m con extremos abiertos
- Software de configuración fácil de usar
- Entradas de encóder para AGV
- Función de muting y enclavamiento
- Salida de datos por Ethernet
- Función maestro-esclavo
Detalles de Pedidos
| Descripción del tipo de producto |
UAM-05LPA-T301 |
| Número de artículo (Nº artículo) |
103058634 |
| EAN (European Article Number) |
4030661660707 |
| eCl@ss number, version 12.0 |
27-27-27-05 |
| eCl@ss number, version 11.0 |
27-27-27-05 |
| Número eCl@ss, versión 9.0 |
27-27-27-05 |
| ETIM number, version 7.0 |
EC002550 |
| ETIM number, version 6.0 |
EC002550 |
Propiedades Globales
| Normas |
EN IEC 61496-3 EN IEC 61496-1 |
| Tiempo de reacción, mínimo |
60 ms |
| Peso bruto |
1.002 g |
Datos generales - Características
| Cantidad de polos |
12 |
| Cantidad de salidas digitales seguras |
2 |
| Número máximo de conjuntos de zonas de advertencia y seguridad |
32 |
Certificación de seguridad
| Normas |
EN IEC 61508 |
| Nivel de prestaciones (PL) hasta |
d |
| Categoría |
3 |
| Safety Integrity Level (SIL), adecuado para aplicaciones en |
2 |
| Tipo de seguridad según IEC 61496-1 |
3 |
Datos mecánicos
| Alcance, campo de protección, mínimo |
0,1 m |
| Alcance, campo de protección, máximo |
5 m |
| Ángulo de apertura |
270° |
| Longitud de onda del diodo láser |
905 nm |
| Zona de advertencia no segura, máxima |
30 m |
Datos mecánicos - Conexionado
| Type of electrical connection |
Conector empotrado M12 |
| Longitud del cable |
3 m |
| Conexión conector |
Connecting cable, 22-core |
Datos mecánicos - Dimensiones
| Longitud |
80 mm |
| Anchura |
80 mm |
| Altura |
95 mm |
Condiciones ambientales
| Protección |
IP65 |
| Temperatura ambiente |
-10 ... +50 °C |
| Temperatura de almacén y de transporte |
-25 ... +70 °C |
| Clase de láser |
1 |
Datos eléctricos
| Tensión nominal operativa |
24 VDC |
| Consumo de potencia eléctrica |
6 W |
| Consumo de potencia eléctrica, máxima |
50 W |
Filtro de idiomas
Ficha técnica
Manual de instrucciones (hoja adjunta/instrucciones breves)
Manual de instrucciones y declaración de conformidad
Guía de instalación
Folleto
Descargar la versión actual de Adobe Reader

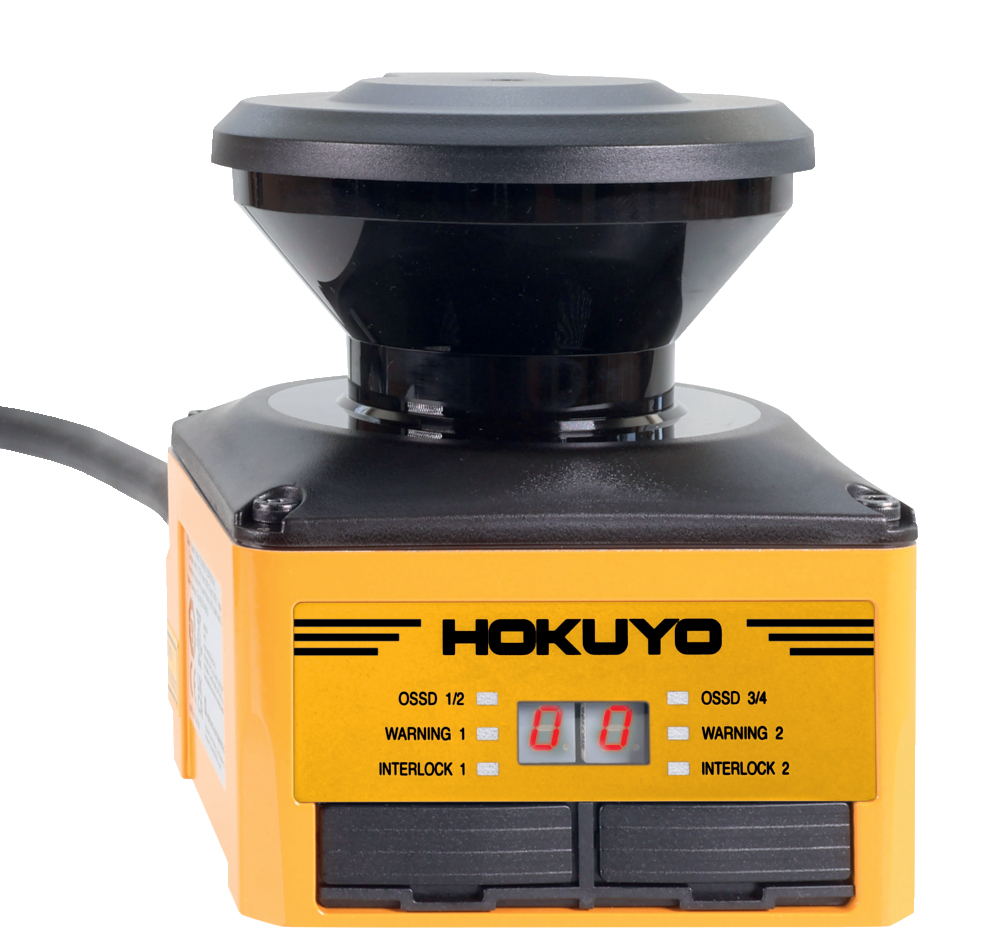

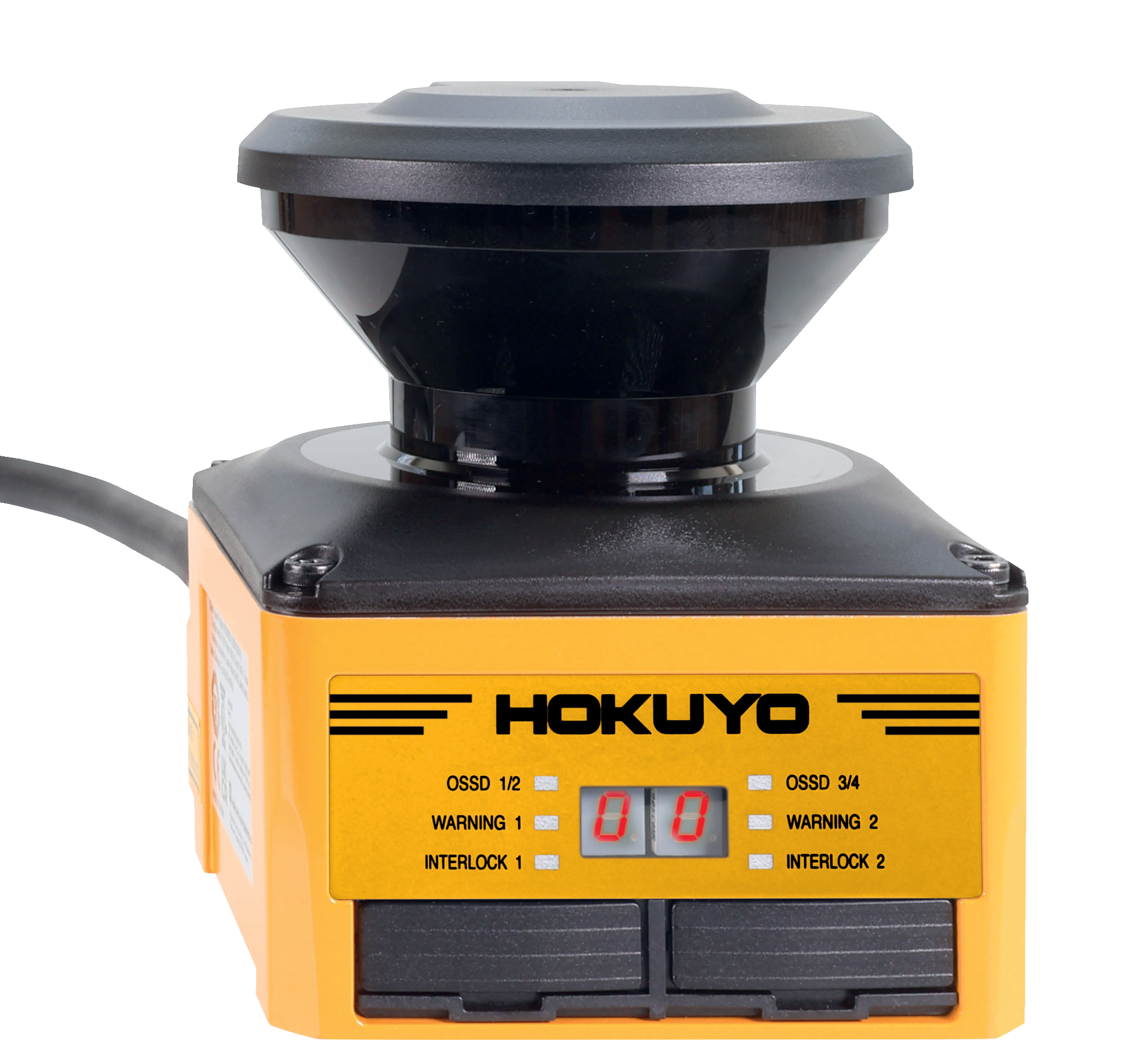

Foto de producto (foto individual de catálogo)
ID: khukof26
| 412,7 kB | .jpg | 352.778 x 334.786 mm - 1000 x 949 px - 72 dpi
| 61,9 kB | .png | 74.083 x 70.203 mm - 210 x 199 px - 72 dpi
| 61,8 kB | .png | 74.083 x 70.203 mm - 210 x 199 px - 72 dpi
| 74,8 kB | .jpg | 123.47200000000001 x 117.122 mm - 350 x 332 px - 72 dpi
| 60,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,7 MB | .png | 169.333 x 160.697 mm - 2000 x 1898 px - 300 dpi

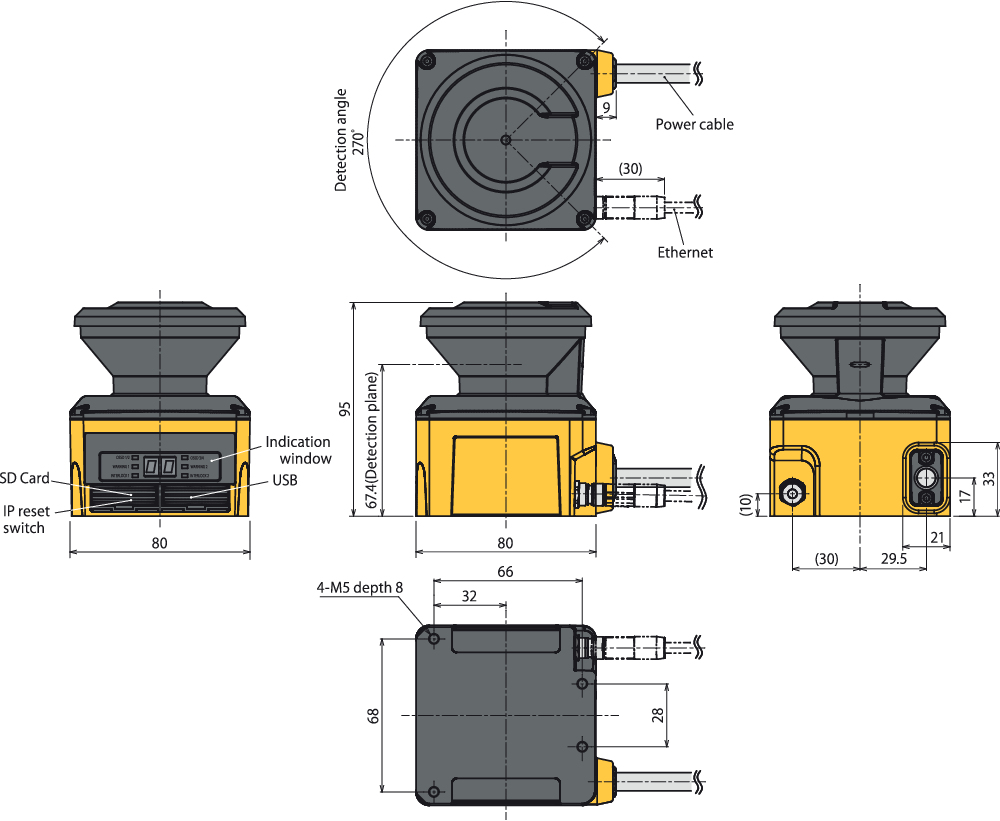

Dibujo dimensional Componente básico

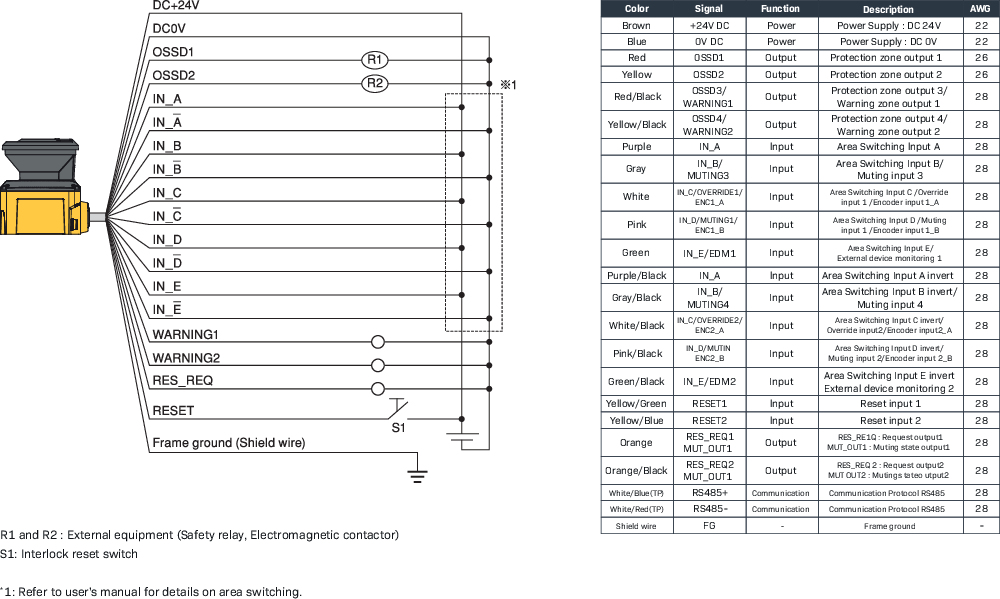

Ejemplo de cableado
