SMP 22/16 24VCA/CC
SMP 22/16 24VCA/CC
Descargas
- Diám. del taladro Ø 22 mm
- Protección IP65
Detalles de Pedidos
| Descripción del tipo de producto |
SMP 22/16 24VCA/CC |
| Número de artículo (Nº artículo) |
167002749 |
| EAN (European Article Number) |
7900274178951 |
| eCl@ss number, version 12.0 |
27-37-12-92 |
| eCl@ss number, version 11.0 |
27-37-12-92 |
| Número eCl@ss, versión 9.0 |
27-37-92-13 |
| ETIM number, version 7.0 |
EC002024 |
| ETIM number, version 6.0 |
EC002024 |
Propiedades Globales
| Normas |
IEC 60947-5-1 |
| Forma de construcción de la caja |
Monoblock |
| Material de la caja |
Poliamida |
| Material de la calota |
Polyamide |
| Color de la calota |
Azul |
| Peso bruto |
20 g |
| Optical lifetime, maximum |
50.000 h |
Datos generales - Características
| Montaje en placa frontal |
Sí |
Datos mecánicos
| Montaje |
central nut |
Datos mecánicos - Conexionado
| Conector (mecánico) |
Screw terminals |
Datos mecánicos - Dimensiones
| Longitud |
50,6 mm |
| Anchura |
29,3 mm |
| Diámetro total |
29,3 mm |
| Altura de la calota |
50,6 mm |
| Diámetro de la calota |
29,3 mm |
| Diámetro para el montaje |
22 mm |
Condiciones ambientales
| Protección |
IP65 |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
250 V |
| Categoría de sobre-tensión |
III |
Datos eléctricos
| Corriente operativa, máxima |
20 mA |
| Tensión nominal operativa |
24 VAC |
| Tensión nominal operativa |
24 VDC |
| Consumo de potencia eléctrica, máxima |
0,4 W |
| Material de los contactos, eléctricos |
Silver, self-cleaning |
| Fusibles eléctricos, máximo |
10 A |
| Luminous flux |
950 lm |
| Luminous intensity |
280 … 355 mcd |
Indicación de estado
| color del LED |
Azul |

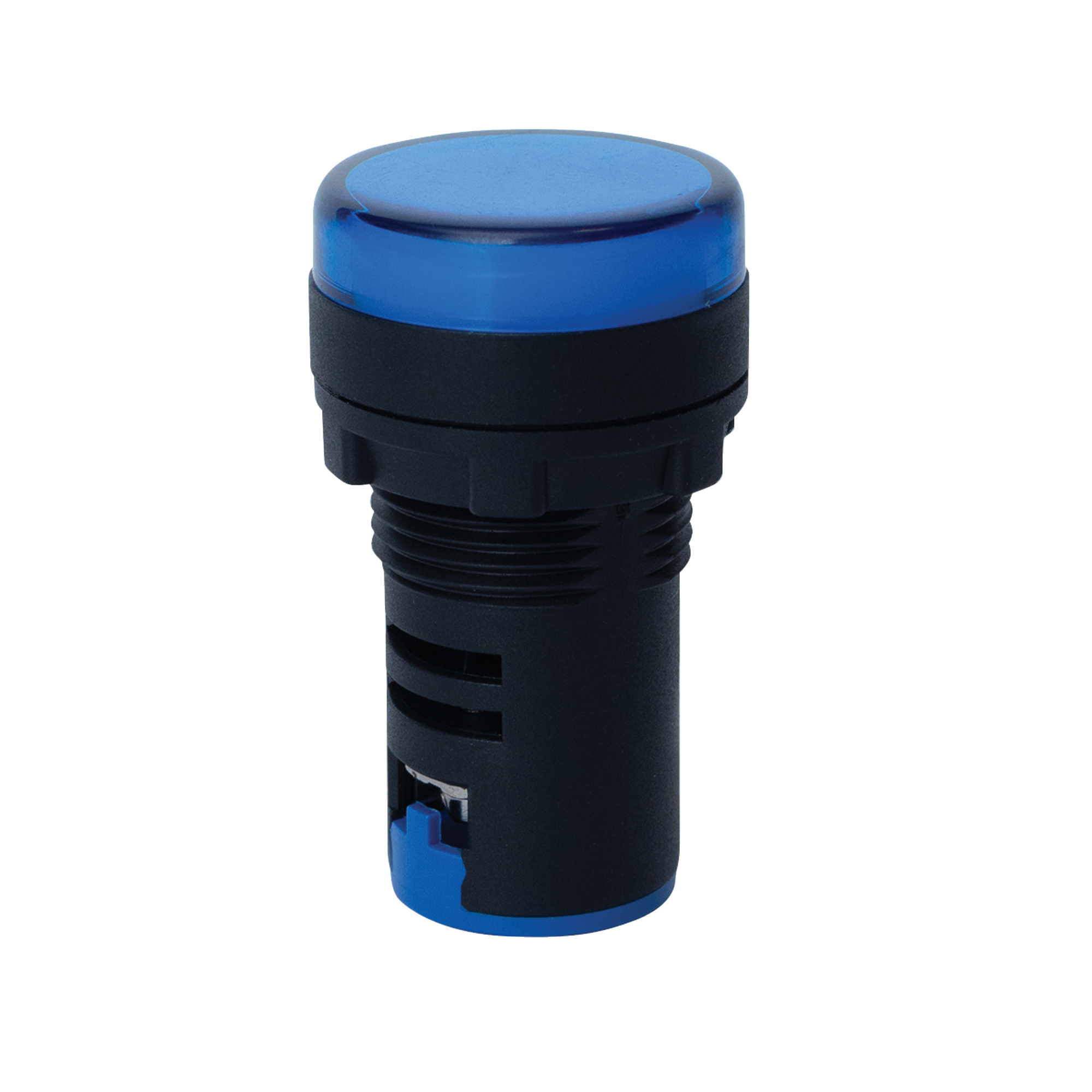

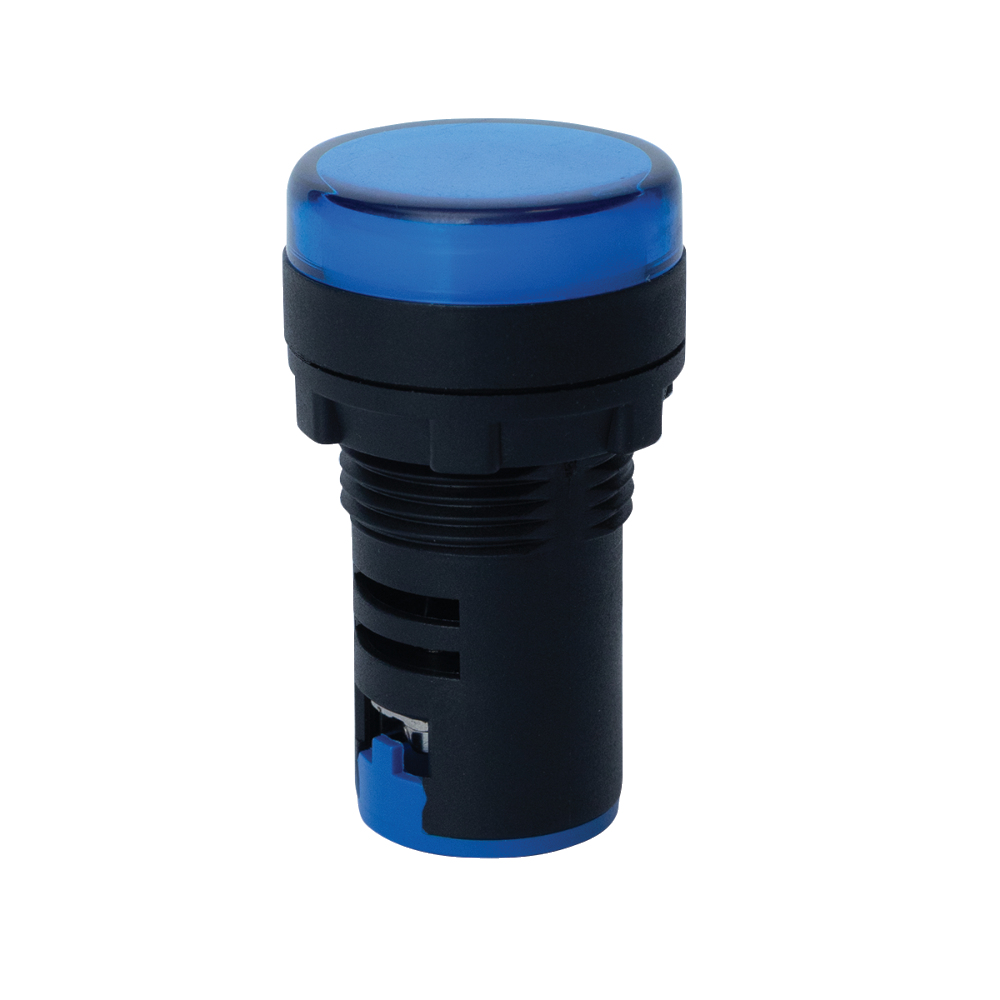

Foto de producto (foto individual de catálogo)
ID: ksmp16f01
| 191,6 kB | .jpg | 352.778 x 352.778 mm - 1000 x 1000 px - 72 dpi
| 27,2 kB | .jpg | 123.47200000000001 x 123.47200000000001 mm - 350 x 350 px - 72 dpi
| 23,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,8 MB | .png | 705.556 x 705.556 mm - 2000 x 2000 px - 72 dpi
| 24,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
