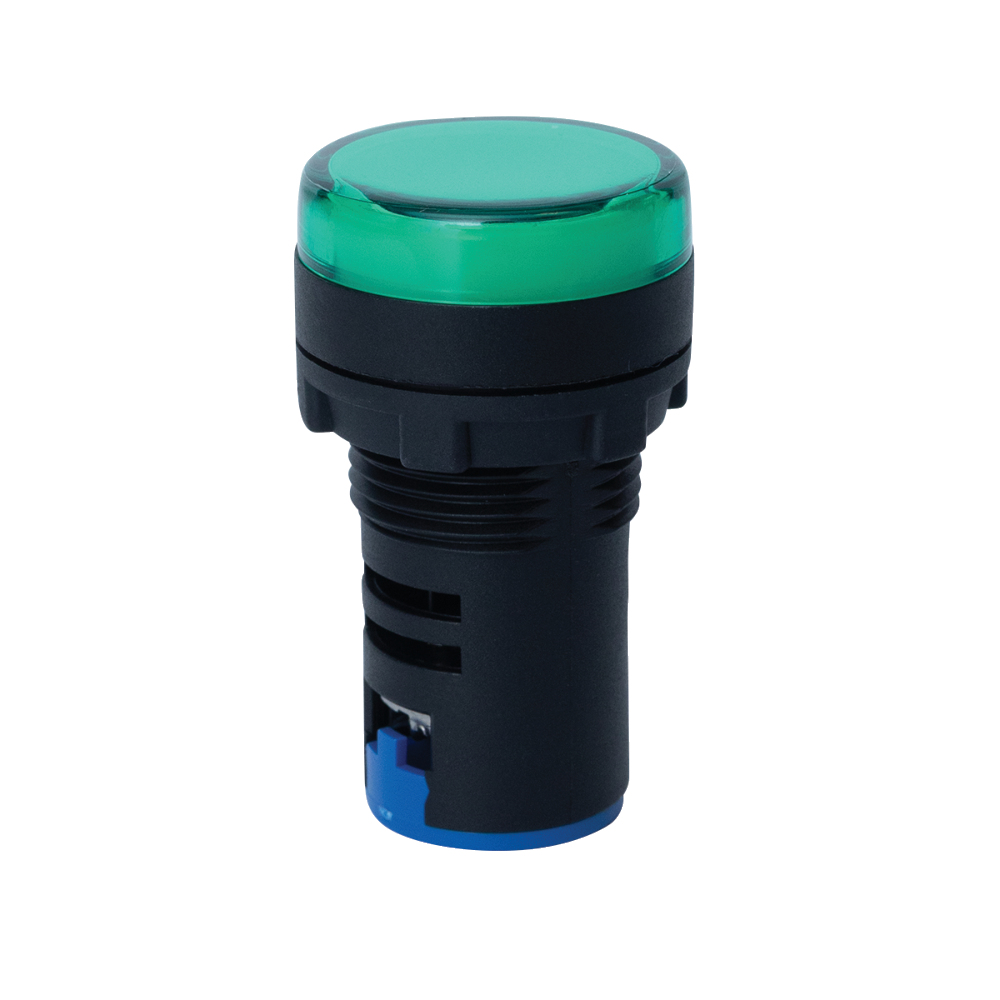

SMP 22/15 24VCA/CC

Número de artículo: 167002745
SMP 22/15 24VCA/CC

Descargas

ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
  • Diám. del taladro Ø 22 mm
  • Protección IP65

Detalles de Pedidos

Descripción del tipo de producto

SMP 22/15 24VCA/CC
Número de artículo (Nº artículo)

167002745
EAN (European Article Number)

7900274178159
eCl@ss number, version 12.0

27-37-12-92
eCl@ss number, version 11.0

27-37-12-92
Número eCl@ss, versión 9.0

27-37-92-13
ETIM number, version 7.0

EC002024
ETIM number, version 6.0

EC002024

Propiedades Globales

Normas

IEC 60947-5-1
Forma de construcción de la caja

Monoblock
Material de la caja

Poliamida
Material de la calota

Polyamide
Color de la calota

Verde
Peso bruto

20 g
Optical lifetime, maximum

50.000 h

Datos generales - Características

Montaje en placa frontal

Sí

Datos mecánicos

Montaje

central nut

Datos mecánicos - Conexionado

Conector (mecánico)

Screw terminals

Datos mecánicos - Dimensiones

Longitud

50,6 mm
Anchura

29,3 mm
Diámetro total

29,3 mm
Altura de la calota

50,6 mm
Diámetro de la calota

29,3 mm
Diámetro para el montaje

22 mm

Condiciones ambientales

Protección

IP65

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal Ui

250 V
Categoría de sobre-tensión

III

Datos eléctricos

Corriente operativa, máxima

20 mA
Tensión nominal operativa

24 VAC
Tensión nominal operativa

24 VDC
Consumo de potencia eléctrica, máxima

0,4 W
Material de los contactos, eléctricos

Silver, self-cleaning
Fusibles eléctricos, máximo

10 A
Luminous flux

3,000 … 4,800 lm
Luminous intensity

900 … 1,800 mcd

Indicación de estado

color del LED

Verde

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
