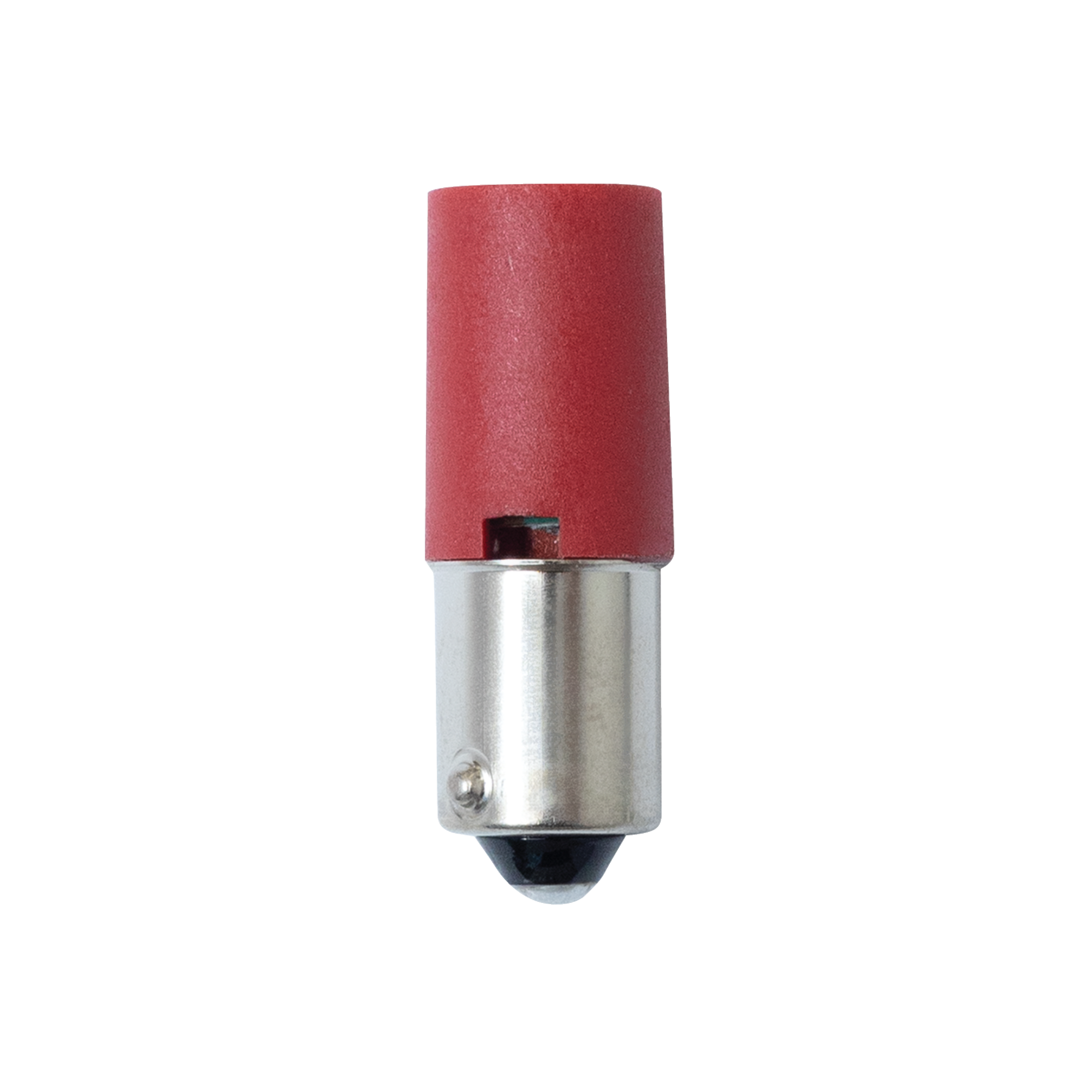

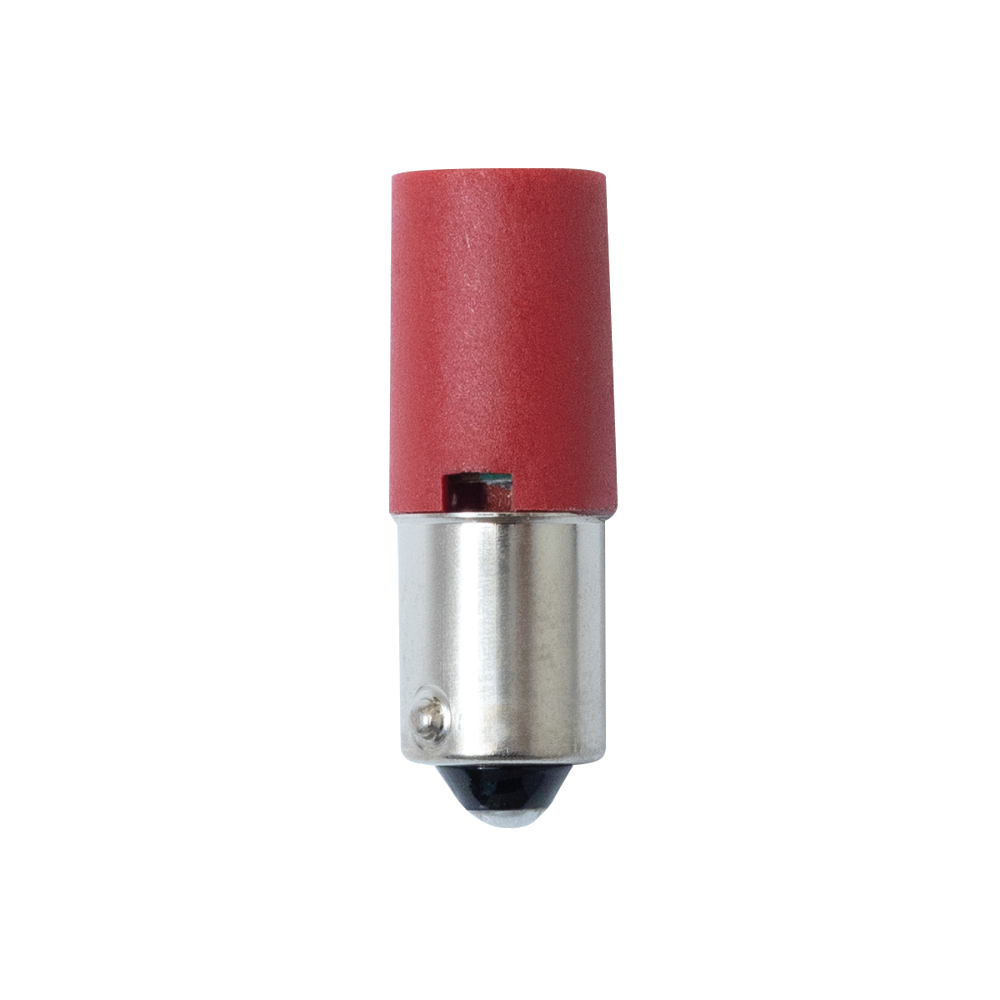

S1LS/13 12VCA/CC BA9S

Número de artículo: 167002652
S1LS/13 12VCA/CC BA9S

Descargas

ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
  • Montaje sencillo

Detalles de Pedidos

Descripción del tipo de producto

S1LS/13 12VCA/CC BA9S
Número de artículo (Nº artículo)

167002652
EAN (European Article Number)

7895054969334
eCl@ss number, version 12.0

27-37-12-92
eCl@ss number, version 11.0

27-37-12-92
Número eCl@ss, versión 9.0

27-37-92-13
ETIM number, version 7.0

EC002024
ETIM number, version 6.0

EC002024

Propiedades Globales

Normas

IEC 60947-5-1
Forma de construcción de la caja

Miniature
Material de la caja

Aluminio
Material de la calota

Polyamide
Color de la calota

Rojo
Peso bruto

2 g
Optical lifetime, maximum

50.000 h

Datos generales - Características

Cantidad de LED's

1

Datos mecánicos - Conexionado

Conector (mecánico)

BA9S Bayonet

Datos mecánicos - Dimensiones

Longitud

29,1 mm
Anchura

9,7 mm
Diámetro total

9,7 mm
Altura de la calota

14,9 mm
Diámetro de la calota

9,7 mm

Condiciones ambientales

Protección

IP65

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal Ui

500 V
Categoría de sobre-tensión

III

Datos eléctricos

Corriente operativa, máxima

20 mA
Tensión nominal operativa

12 VAC
Tensión nominal operativa

12 VDC
Consumo de potencia eléctrica, máxima

0,2 W
Material de los contactos, eléctricos

Silver, self-cleaning
Fusibles eléctricos, máximo

10 A
Luminous flux

6,050 … 9,500 lm
Luminous intensity

1,800 … 3,550 mcd

Indicación de estado

color del LED

Rojo

Otros datos

Nota (aplicaciones)

Used in illuminated buttons

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
