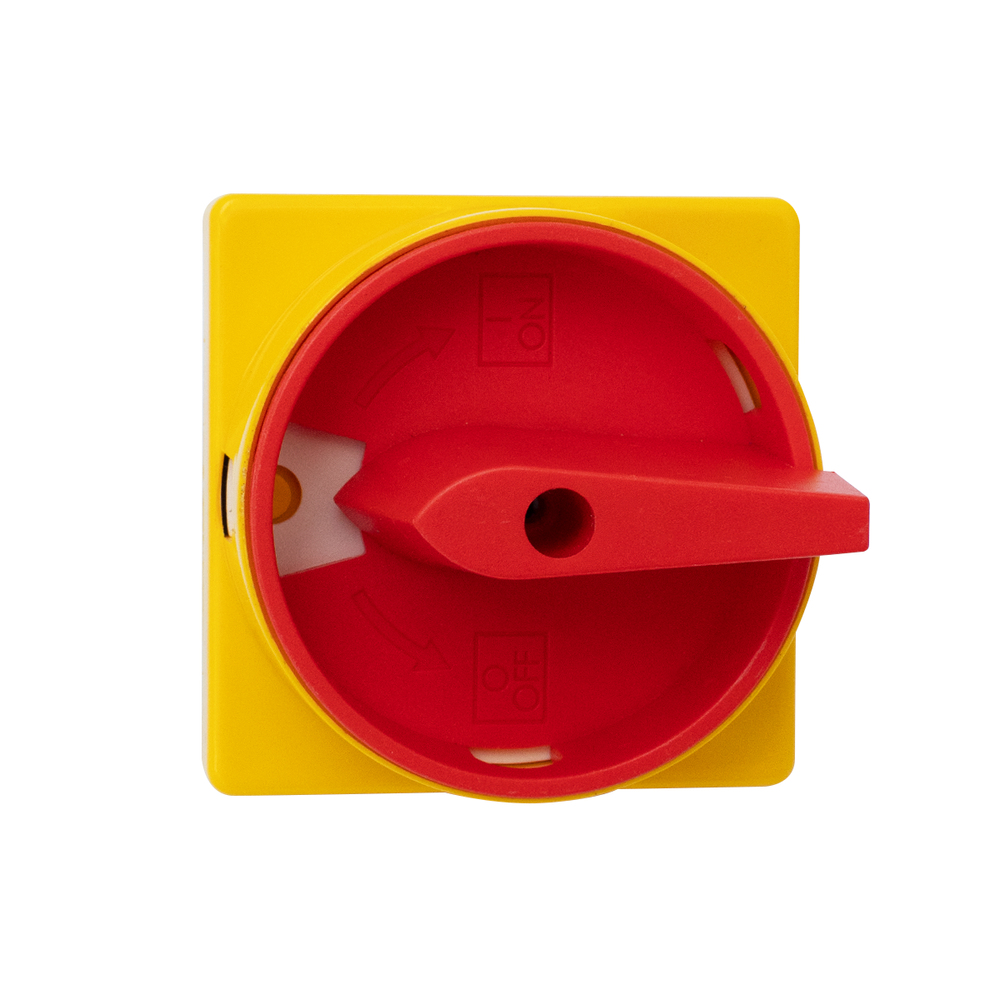

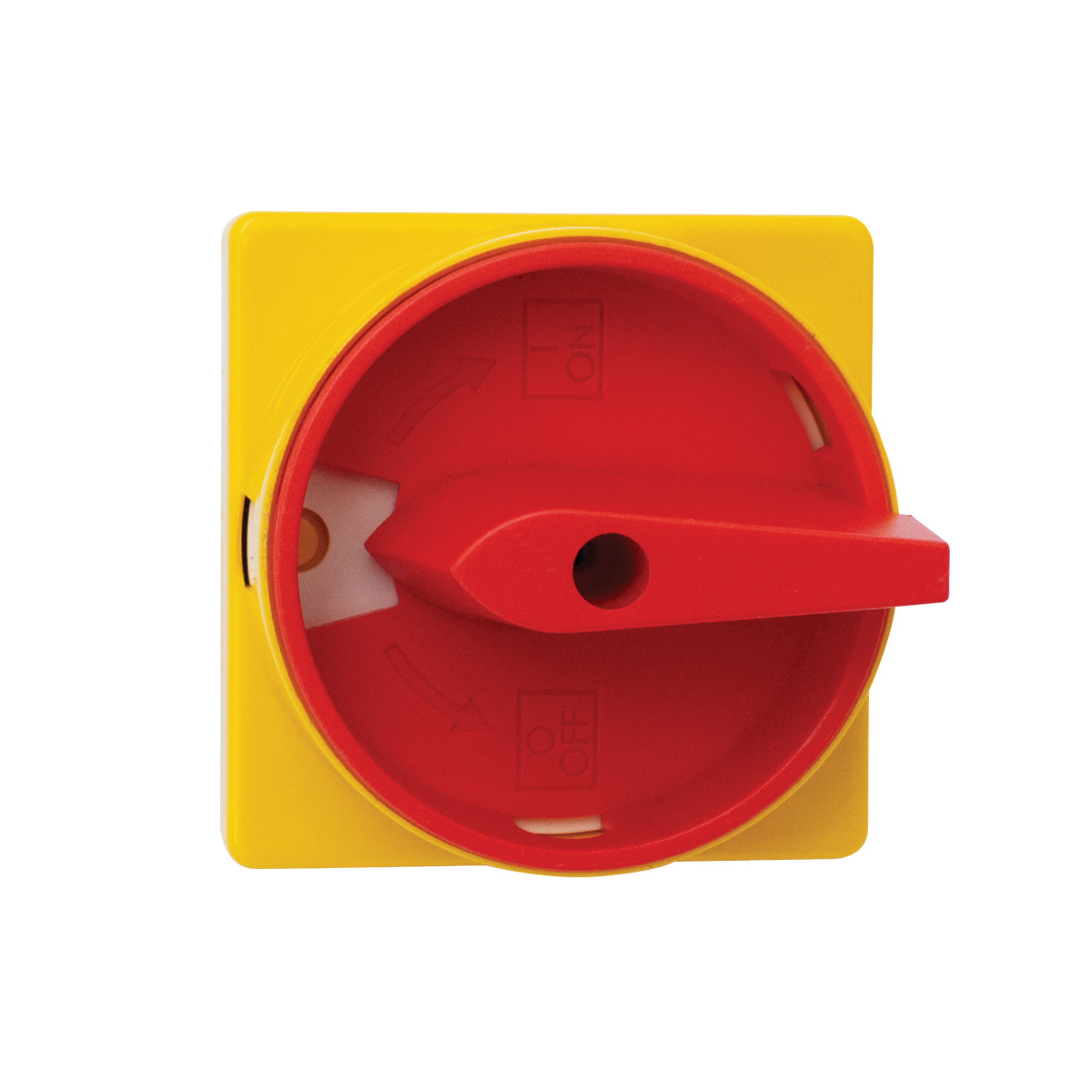

RD Y/R B33 - NYLON

Número de artículo: 163062896
RD Y/R B33 - NYLON

Descargas

ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
  • Montaje sencillo
  • Versión con maneta estándar

Detalles de Pedidos

Código ACE Schmersal

162060
Descripción del tipo de producto

RD Y/R B33 - NYLON
Número de artículo (Nº artículo)

163062896
EAN (European Article Number)

7909113230348
eCl@ss number, version 12.0

27-37-14-91
eCl@ss number, version 11.0

27-37-14-91
Número eCl@ss, versión 9.0

27-37-14-91
ETIM number, version 7.0

EC000916
ETIM number, version 6.0

EC000229

Propiedades Globales

Versión

Muletilla
Forma de construcción

Cuadrado
Condiciones de instalación (mecánicas)

arbitrariamente
Muletilla

corto
tipo de junta

Membrada

Juntas labiales
Material de la placa de fijación

Plastic
Material del anillo frontal

Plástico
Material de la muletilla

Plástico
Color del elemento de contacto

Negro
Color del anillo frontal

Amarillo
Color de la muletilla

Rojo
Color de los fuelles

Negro
Peso bruto

65 g

Datos generales - Características

Posición cero cerrable

Sí
Aislamiento completo

Sí
Cantidad de posiciones de conmutación

1

Datos mecánicos

Posición de enclavamiento

derecho
Ángulo de conmutación, derecha

90 °

Datos mecánicos - Dimensiones

Altura

42 mm
Indicación (Altura de montaje)

Height in front of the front panel.
Diámetro del anillo frontal

62 mm
Longitud de la muletilla

50 mm
Diámetro de la muletilla

50 mm
Diám. del taladro

12 mm
Espesor de la placa fronal, mínimo

1 mm
Espesor de la placa frontal, máximo

3 mm

Condiciones ambientales

Protección

IP65

Datos eléctricos

Principio de conmutación

Acción lenta

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
