PSC1-C-10-FB2-PBPS
PSC1-C-10-FB2-PBPS
- Tarjeta de memoria
- Dispositivo en redes de bus de campo seguras
- SD-Bus Gateway integrado
- Ampliable mediante módulos hasta 64 entradas/salidas
- 4 salidas de semiconductor seguras de 2 A tipo pp, conmutables a 2 salidas de semiconductor seguras tipo p/n
- 14 entradas seguras en el módulo básico
- 2 Salida de aviso
- 2 contactos de relé seguros
Detalles de Pedidos
| Descripción del tipo de producto |
PSC1-C-10-FB2-PBPS |
| Número de artículo (Nº artículo) |
103011989 |
| EAN (European Article Number) |
4030661482415 |
| eCl@ss number, version 12.0 |
27-24-22-07 |
| eCl@ss number, version 11.0 |
27-24-22-07 |
| Número eCl@ss, versión 9.0 |
27-24-22-07 |
| ETIM number, version 7.0 |
EC000236 |
| ETIM number, version 6.0 |
EC000236 |
Aprobaciones - Normas
| Certificados |
TÜV cULus |
Datos generales - Características
| Ranura tarjeta SD |
Sí |
| Comunicación maestro-esclavo (descentralizado) |
Sí |
| Comunicación maestro-maestro |
Sí |
| SD-Bus Gateway integrado |
Sí |
| Cantidad de salidas por pulsos |
2 |
| Cantidad de relés de salida (1 canal) |
2 |
| Cantidad de entradas digitales seguras |
14 |
| Cantidad de salidas digitales seguras |
4 |
| Cantidad de salidas de aviso |
2 |
| Cantidad de módulos de expansión, máximo |
2 |
Certificación de seguridad
| Nivel de prestaciones (PL) hasta |
e |
| Categoría |
4 |
| Valor PHF |
1,26 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), adecuado para aplicaciones en |
3 |
| Vida útil |
20 Año(s) |
Datos mecánicos
| Montaje |
enclavable en carril DIN |
Datos mecánicos - Conexionado
| Sección del cable, mínima |
0,2 mm² |
| Sección del cable, máxima |
2,5 mm² |
| Sección, mínima |
24 AWG |
| Sección, máxima |
12 AWG |
| Conector (mecánico) |
terminales con tornillo enchufables |
Datos mecánicos - Dimensiones
| Anchura |
67,5 mm |
| Altura |
100 mm |
| Profundidad |
115 mm |
Condiciones ambientales
| Protección |
IP20 |
| Temperatura ambiente |
+0 ... +50 °C |
| Temperatura de almacén y de transporte |
-25 ... +70 °C |
| Humedad relativa, mínima |
5 % |
| Humedad relativa, máxima |
85 % |
| Nota (humedad relativa) |
sin condensación |
| Altura de montaje snm permitida, máximo |
2.000 m |
Condiciones ambientales - Valores de aislamiento
| Categoría de sobre-tensión |
III |
| Grado de polución |
2 |
Datos eléctricos
| Tensión operativa |
24 VDC -15 % / +20 % |
| Tensión nominal operativa |
24 VDC |
Datos eléctricos - Interface de comunicación universal
| Denominación, interface de comunicación |
DSUB |
Datos eléctricos - Protocolos de comunicación
| Protocolo de bus de campo |
CANopen PROFIBUS PROFIBUS / PROFIsafe |
Datos eléctricos - Salidas digitales seguras
| Corriente nominal operativa (salidas de seguridad) |
2.000 mA |
| Versión |
Tprotegido contra cortocircuitos, tipo p (Q2 y Q3) |
Datos eléctricos - Salidas de relé seguras
| Tensión, categoría de utilización AC-15 |
230 VAC |
| Corriente, categoría de utilización AC-15 |
2 A |
| Tensión, categoría de utilización DC-13 |
24 VDC |
| Corriente, categoría de utilización DC-13 |
2 A |
Datos eléctricos - Compatibilidad electromagnética (CEM)
| Compatibilidad electromagnética |
DIN EN 62061 DIN EN 61800-3 |
| Ruido electrónico de emisión |
DIN EN 61000-6-4 |
| Resistencia al ruido eléctrico |
DIN EN 61000-6-7 DIN EN 61326-3 DIN EN 61000-6-2 |
Incluido en el suministro
| Incluido en el suministro |
Conector de backplane Bornes de conexión |
Filtro de idiomas
Ficha técnica
Guía de instalación
Manual del software
Manual de comunicaciones del bus de campo
Certificado UL
Declaración de conformidad CE
Archivos de descripción de los equipos
Software (descarga)
Folleto
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader

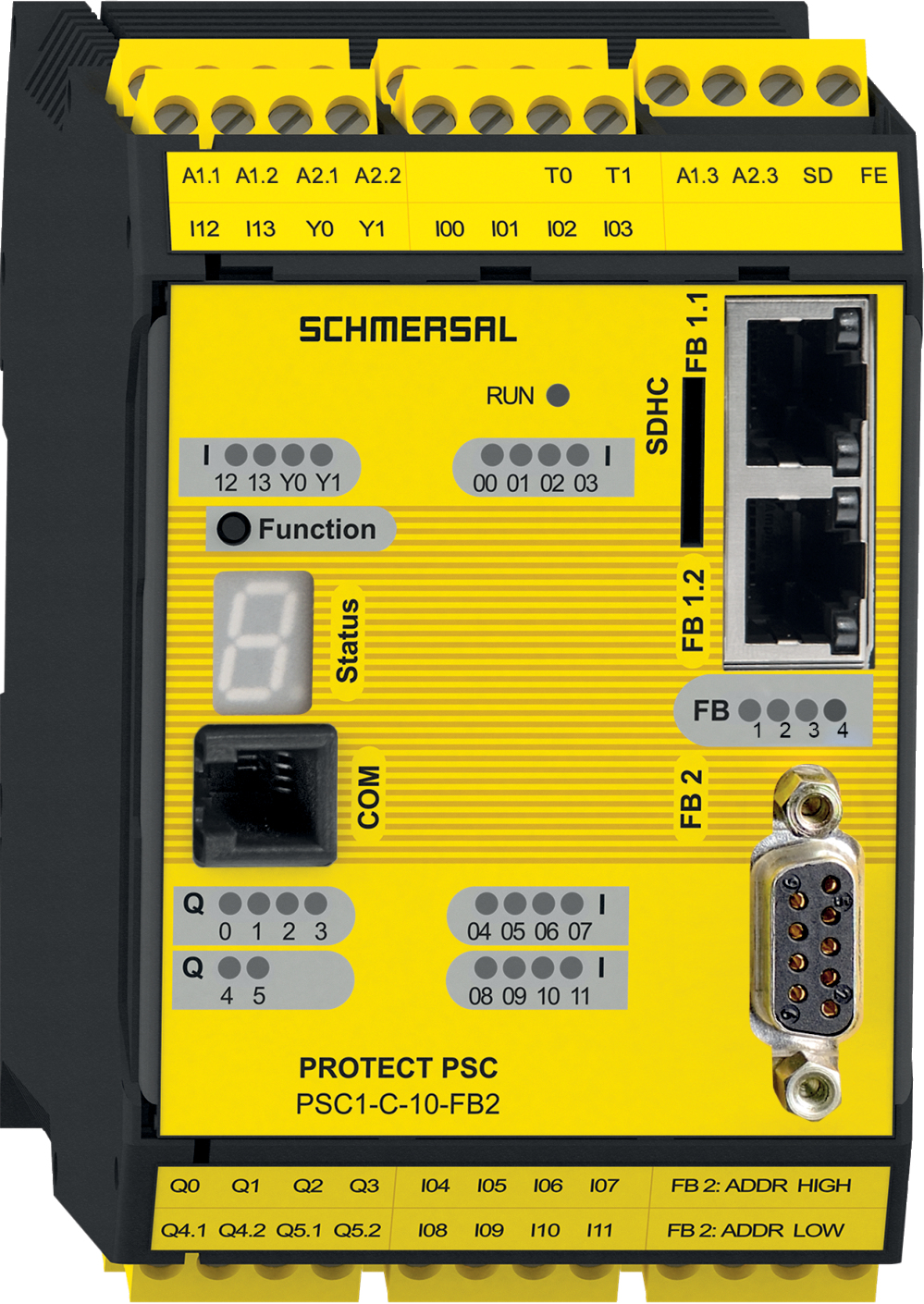

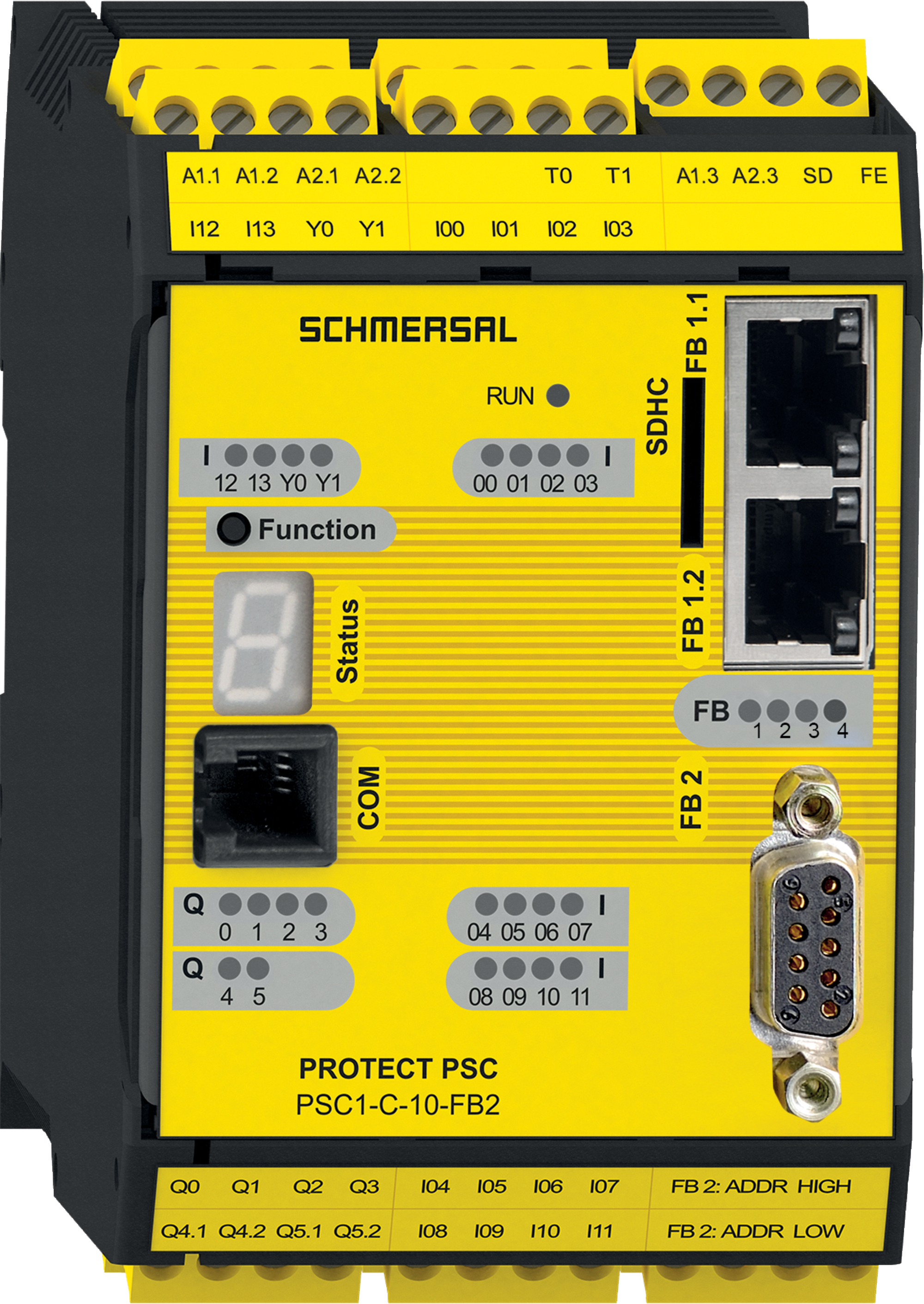

Foto de producto (foto individual de catálogo)
ID: kpsc1f10
| 1,1 MB | .jpg | 352.425 x 497.41700000000003 mm - 999 x 1410 px - 72 dpi
| 87,3 kB | .png | 74.083 x 104.42200000000001 mm - 210 x 296 px - 72 dpi
| 102,7 kB | .jpg | 87.489 x 123.47200000000001 mm - 248 x 350 px - 72 dpi
| 55,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,5 MB | .png | 169.333 x 238.845 mm - 2000 x 2821 px - 300 dpi
Video ID: SD-Interface-Mr-Safety
103008456 PSC1-E-33-12DI-6DIO-4RO
- Módulo de expansión para la serie PSC1-C-10
- Expansión hasta 18 entradas/salidas digitales
- 2 salidas de aviso adicionales
- 4 contactos de relé seguros
- Conexión para todos los interruptores de seguridad habituales hasta PL e según ISO 13849-1
103012195 PSC1-E-31-12DI-10DIO
- Módulo de expansión para la serie PSC1-C-10
- Expansión hasta 22 entradas/salidas digitales
- 2 salidas de aviso adicionales
- Conexión para todos los interruptores de seguridad habituales hasta PL e según ISO 13849-1
103008465 PSC1-A-80-CON-TBUS-POWER
- Conector de backplane para módulos de expansión centralizados
103008480 PSC1-A-90-PROG-CABLE
- Cable de programación USB para la programación y/o el diagnóstico de los sistemas de control PSC1
103015262 PSC1-A-99-SD-MEMORY-CARD
- La tarjeta de memoria SD se utiliza para la copia de seguridad opcional del programa de usuario
- Puede ser usado con todos los sistemas de control PSC1 con la opción -MC, -FB1 y -FB2
103057156 PSC1-A-90-PROG-CABLE
- Cable de programación USB para la programación y/o el diagnóstico de los sistemas de control PSC1
103058005 PSC1-A-91-SAFEPLC2
- Licencia de dongle para SafePLC2
- Necesario para almacenar, compilar y transferir el programa al sistema de control
103008473 PSC1-A-91-SAFEPLC2
- Licencia de dongle para SafePLC2
- Necesario para almacenar, compilar y transferir el programa al sistema de control
