MS 441-11Y

Número de artículo: 161058389

MS 441-11Y

Número de artículo: 161058389

Descargas

ePLAN Datos

CADENAS Datos CAD

SISTEMA Datos

Cantidad

Descripción del tipo de producto:

(1)(2) 441-11Y(3)-(4)-(5)

(1)
T	Acción lenta (no para AF/S)
M	Acción brusca

(2)
S	Pitón S
2S	Pitón telescópico 2S
R	Pitón de rodillo R
K	Palanca de rodillo K
J	Palanca de rodillo J
2C	Palanca ahorquillada 2C
L	Palanca giratoria de rodillo L
D	Palanca giratoria de rodillo D
MAF/S	Interruptor de nivel AF/S

(3)
UE	Acción lenta con contactos solapados

(4)
sin	Caja de fundición de acero
A	Caja de aluminio

(5)
T	Versión resistente a temperaturas extremas y tropicalizada, con aislamientos cerámicos, para -40 °C … +200 °C
1276-2	Contactos dorados

No todos los equipos posibles según este código de pedidos están disponibles y/o son realizables técnicamente.

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.

Generated at: 17/4/2026 17:10

Código ACE Schmersal	183100
Descripción del tipo de producto	MS 441-11Y
Número de artículo (Nº artículo)	161058389
eCl@ss number, version 12.0	27-27-06-01
eCl@ss number, version 11.0	27-27-06-01
Número eCl@ss, versión 9.0	27-27-06-01
ETIM number, version 7.0	EC000030
ETIM number, version 6.0	EC000030

Normas	EN IEC 60947-5-1
Principio activo	mecánico
Forma de pitón	Bola
Material de la caja	Fundición gris, cincado
Material del revestimiento de la caja	pintado
Peso bruto	1.290 g

Actuador	Pitón
Vida mecánica, mínima	10.000.000 Maniobras
Ángulo de accionamiento	20 °
Apertura de contactos	2 x 2,5 mm
Velocidad de accionamiento, mínima	1 mm/min
Velocidad de accionamiento, máxima	1 m/s
Nota (velocidad de accionamiento)	Velocidad de accionamiento con ángulo de accionamiento

Conexión conector	Terminales con tornillo M20 x 1.5
Sección del cable, mínima	1,5 mm²
Sección del cable, máxima	2,5 mm²
Indicación	Todas las especificaciones con terminales grimpados incluidos.
Sección	13 AWG

Longitud del sensor	63 mm
Anchura del sensor	106 mm
Altura del sensor	125 mm
Diámetro del empujador	10 mm

Cesta

Autenticarse Registrar

MS 441-11Y

MS 441-11Y

Detalles de Pedidos

Propiedades Globales

Datos generales - Características

Certificación de seguridad

Datos mecánicos

Datos mecánicos - Conexionado

Datos mecánicos - Dimensiones

Condiciones ambientales

Condiciones ambientales - Valores de aislamiento

Datos eléctricos

Nota

Filtro de idiomas

Ficha técnica

Manual de instrucciones y declaración de conformidad

Descargar la versión actual de Adobe Reader

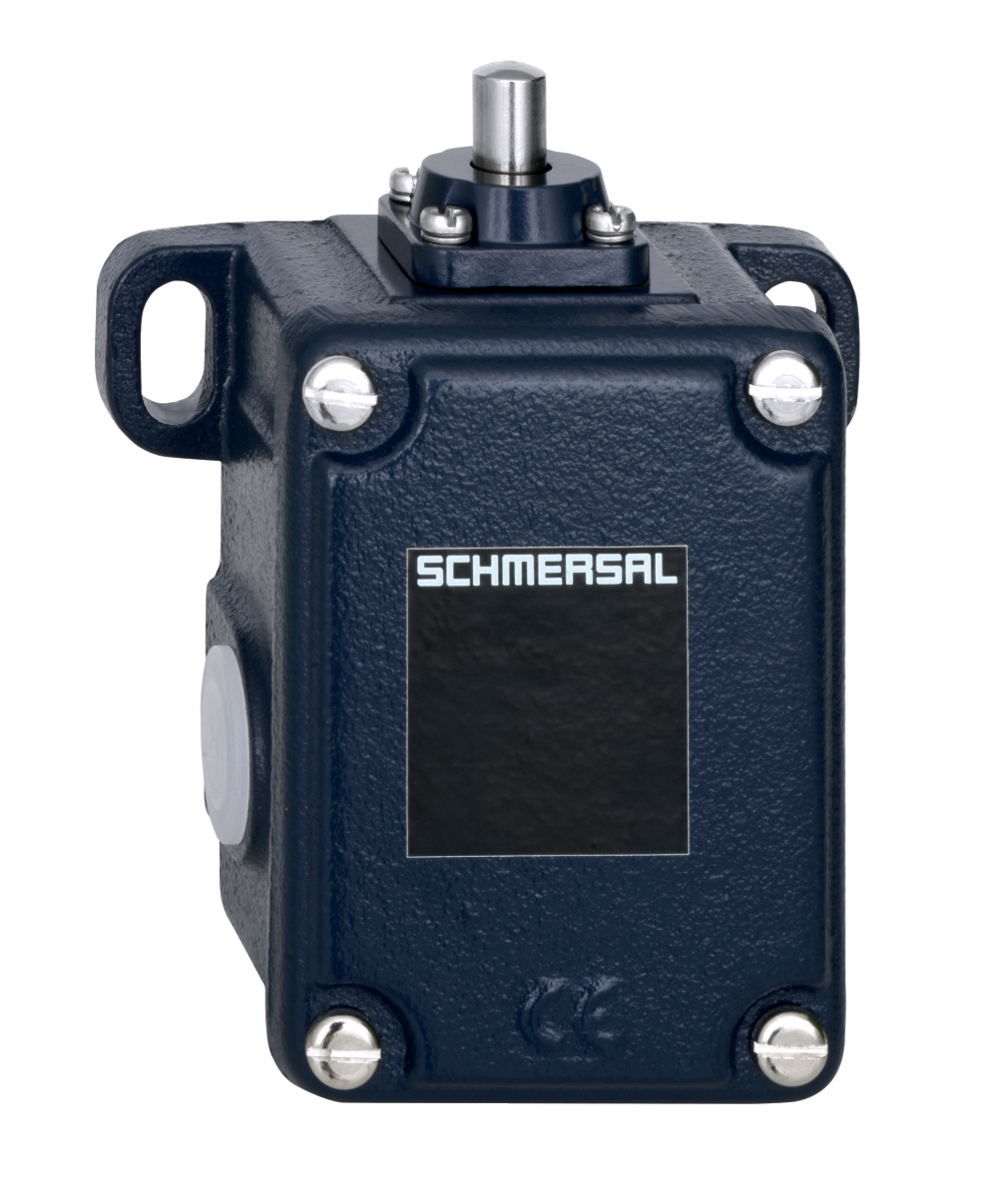

Foto de producto (foto individual de catálogo)

Dibujo dimensional Componente básico

Dibujo dimensional Actuador

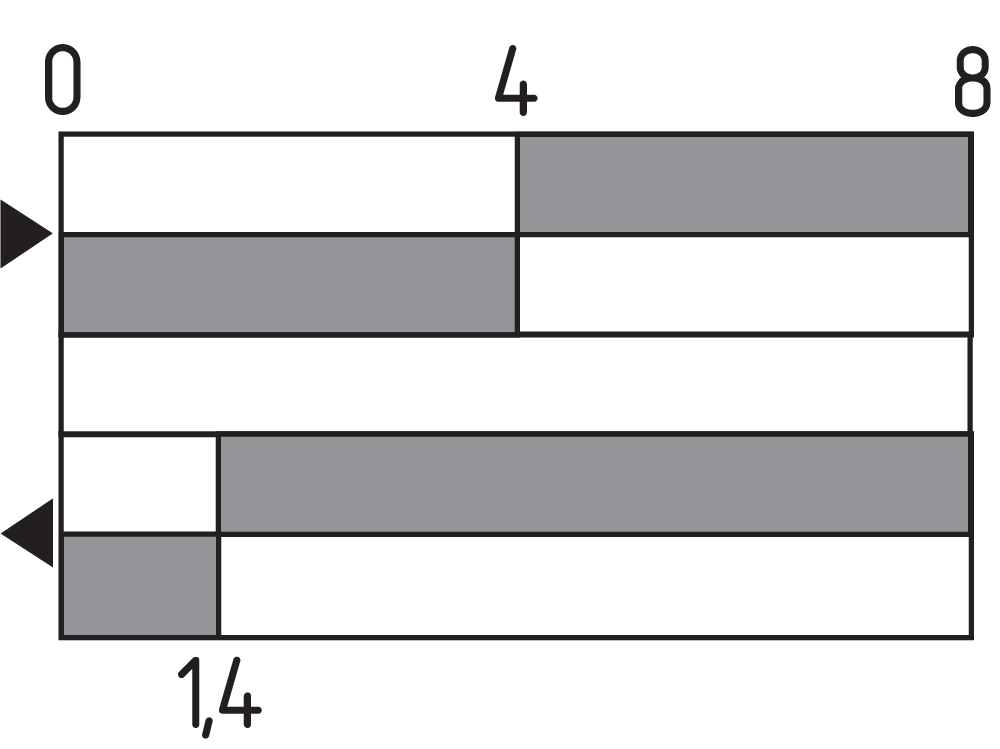

Diagrama de recorridos de contacto

Principio de funcionamiento

101169605 MS 441-11Y-M20

Tensión de aislamiento nominal U_i	250 VAC
Resistencia al impulso de sobretensión U_imp	6 kV

Corriente continua térmica	16 A
Categoría de utilización AC-15	400 VAC
Categoría de utilización AC-15	4 A
Elemento de conmutación	Contacto normalmente abierto (NA), contacto normalmente cerrado (NC)
Nota (elemento de conmutación)	Puentes de contactos con separación galvánica
Principio de conmutación	Acción brusca
Duración de rebotes, máxima	5 ms
Tiempo de conmutación, máximo	35 ms
Material de los contactos, eléctricos	Plata

Protección	IP65
Temperatura ambiente	-30 ... +90 °C
