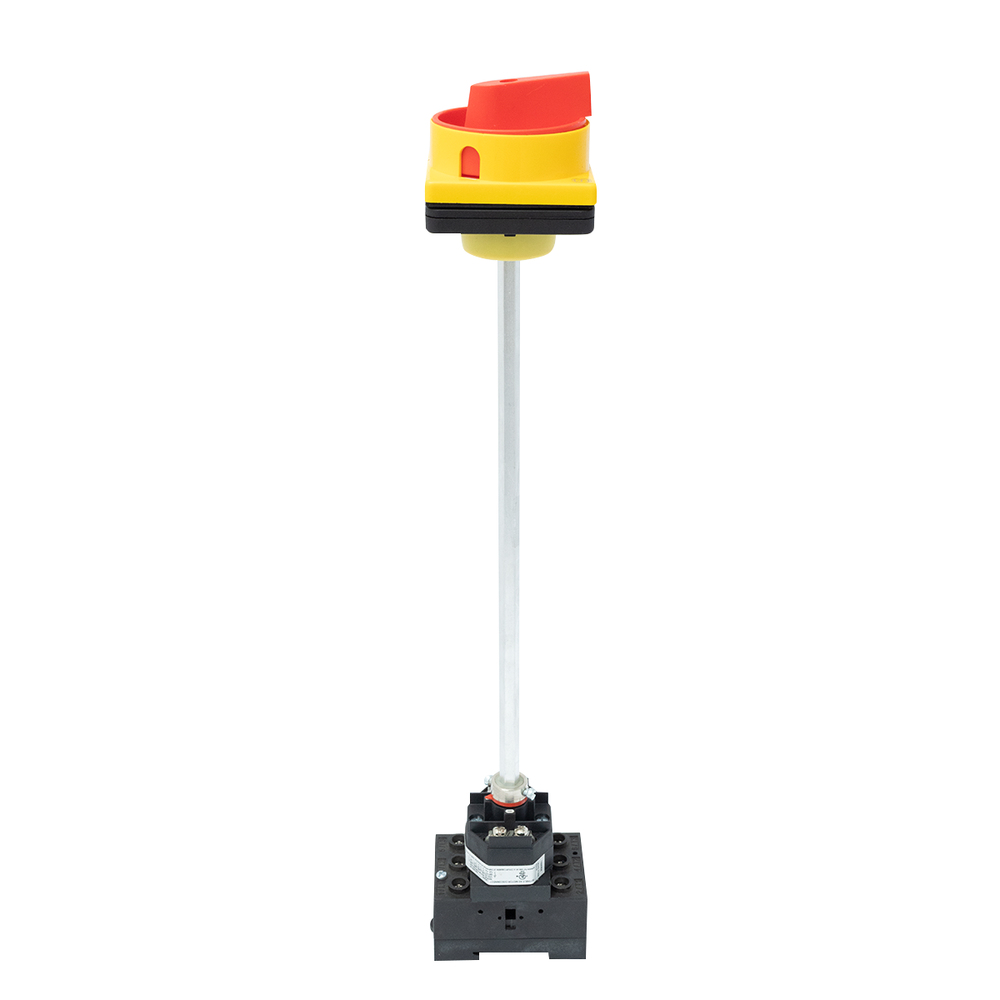

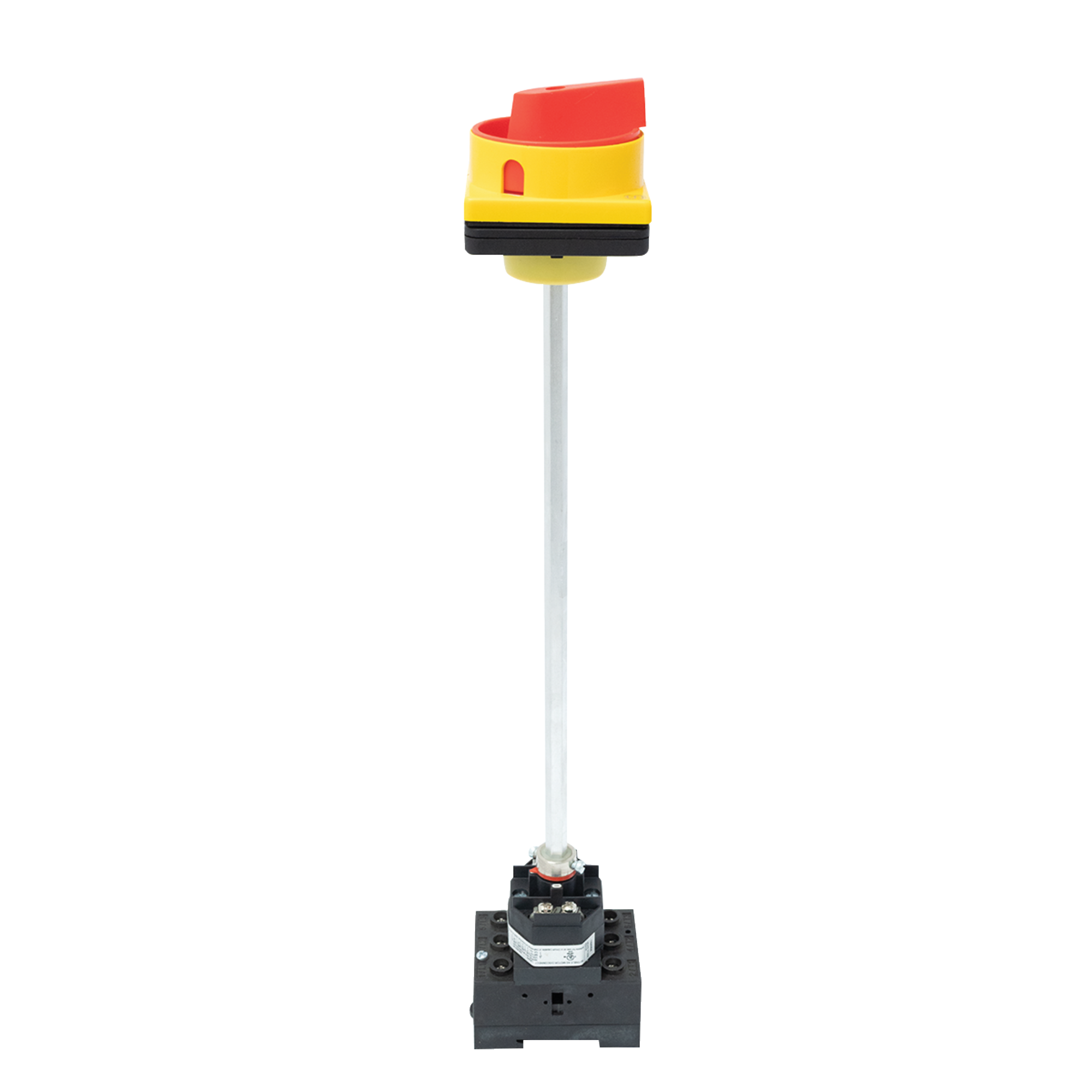

LB 225 MB34 YR BASE

Número de artículo: 163061785
LB 225 MB34 YR BASE

Descargas

ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
  • Compact – little space is required for their installation
  • Front with space for three locks to prevent unauthorised use
  • Thermoplastic enclosure
  • Protection against contact with energised parts
  • Option to adding auxiliary contacts onto both sides of the switch

Detalles de Pedidos

Código ACE Schmersal

162002
Descripción del tipo de producto

LB 225 MB34 YR BASE
Número de artículo (Nº artículo)

163061785
EAN (European Article Number)

7895054433774
eCl@ss number, version 12.0

27-37-14-03
eCl@ss number, version 11.0

27-37-14-03
Número eCl@ss, versión 9.0

27-37-14-03
ETIM number, version 7.0

EC000216
ETIM number, version 6.0

EC000216

Aprobaciones - Normas

Certificados

cULus

Propiedades Globales

Normas

IEC 60947-1

IEC 60947-3

UL508
Versión

Main switch 25 A
Forma de construcción

Cuadrado
Condiciones de instalación (mecánicas)

arbitrariamente
Muletilla

corto
tipo de junta

Membrada

Juntas labiales
Material de la placa de fijación

Plastic
Material del anillo frontal

Plástico
Material de la muletilla

Plástico
Color del elemento de contacto

Negro
Color del anillo frontal

Amarillo
Color de la muletilla

Rojo
Color de los fuelles

Negro
Peso bruto

359 g

Datos generales - Características

Posición cero cerrable

Sí
Enclavamiento disponible

Sí
Aislamiento completo

Sí
Cantidad de posiciones de conmutación

1
Número de contactos principales

3

Datos mecánicos

Desbloqueo

Desenclavamiento por iro
Posición de enclavamiento

derecho
Vida mecánica, mínima

100.000 Maniobras
Ángulo de conmutación, derecha

90 °
Montaje

Tornillos
Par de apriete del tornillo

1,7 Nm

Datos mecánicos - Conexionado

Type of electrical connection

Conexionado por tornillos
Sección del cable, mínima

0,75 mm², flexible

2,5 mm², rígido
Sección del cable, máxima

10 mm², rígido

6 mm², flexible
Indicación

Todas las especificaciones con terminales grimpados incluidos.
Sección

10 AWG
Par de apriete de los bornes

1,7 Nm

Datos mecánicos - Dimensiones

Longitud

72 mm
Altura

355 mm
Altura de montaje

42 mm
Indicación (Altura de montaje)

Height in front of the front panel.
Profundidad de montaje

310 mm
Nota (profundidad de montaje)

Conector adicional
Diámetro del anillo frontal

62 mm
Longitud de la muletilla

50 mm
Diámetro de la muletilla

50 mm
Diám. del taladro

12 mm
Espesor de la placa fronal, mínimo

1 mm
Espesor de la placa frontal, máximo

3 mm

Condiciones ambientales

Protección

IP65

Condiciones ambientales - Valores de aislamiento

Resistencia al impulso de sobretensión Uimp

6 kV

Datos eléctricos

Corriente continua térmica

25 A
Tensión nominal operativa

690 VAC
Corriente de cortocircuito

30.000 A
Potencia de conmutación, AC-3

8.000 W
Potencia de conmutación, AC-23

11.000 W
Principio de conmutación

Acción lenta
