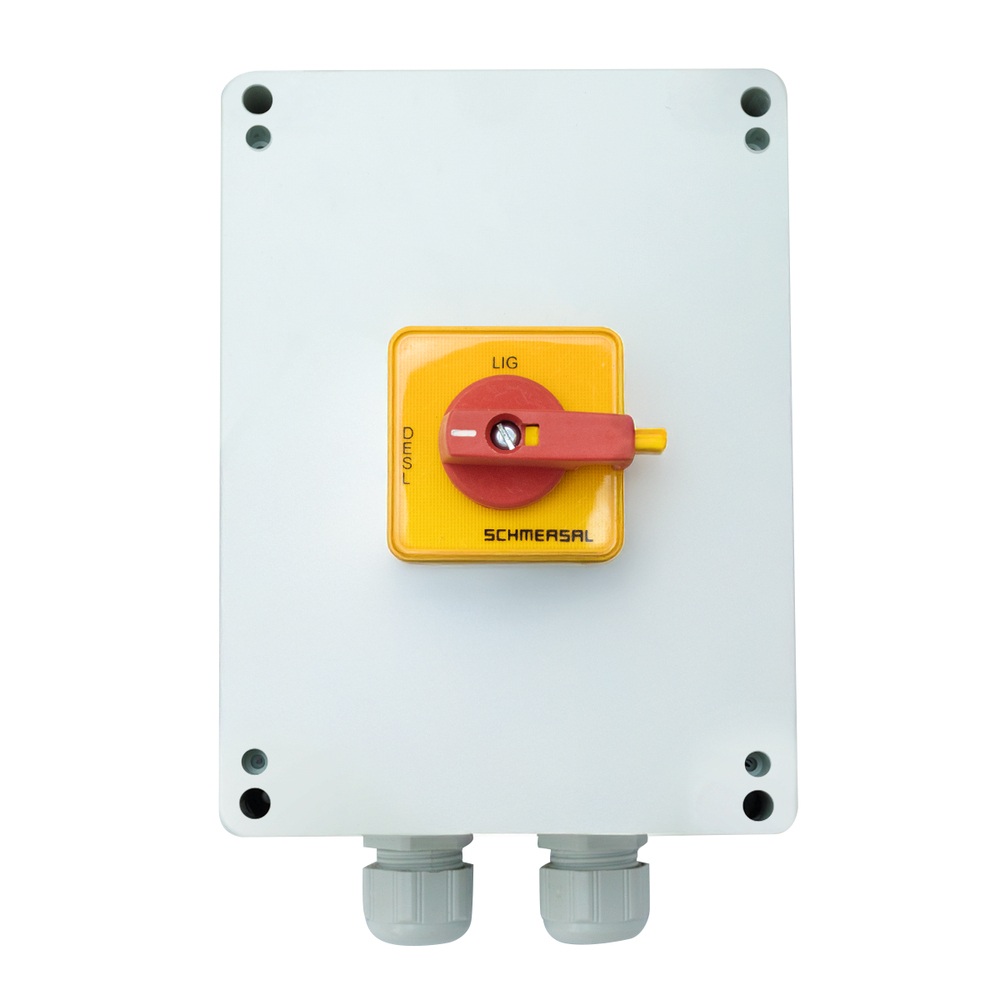

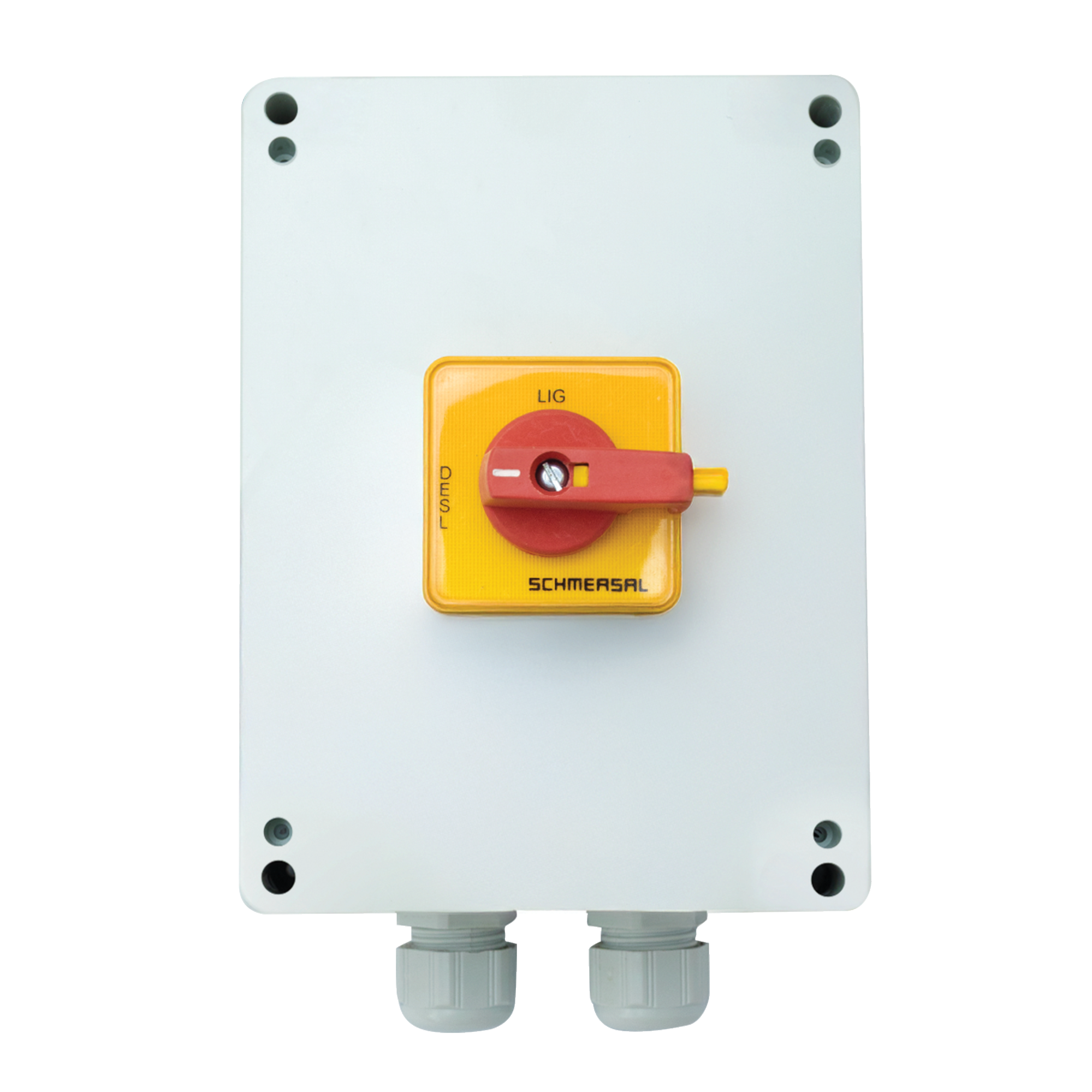

LB 120 B40+FAC20 C/ CX ABS

Número de artículo: 163061794
LB 120 B40+FAC20 C/ CX ABS

Descargas

ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
  • Front with space for three locks to prevent unauthorised use
  • Thermoplastic enclosure
  • Strong materials developed to withstand various applications

Detalles de Pedidos

Código ACE Schmersal

14402337
Descripción del tipo de producto

LB 120 B40+FAC20 C/ CX ABS
Número de artículo (Nº artículo)

163061794
EAN (European Article Number)

7899359104032
eCl@ss number, version 12.0

27-37-14-91
eCl@ss number, version 11.0

27-37-14-03
Número eCl@ss, versión 9.0

27-37-14-03
ETIM number, version 7.0

EC000216
ETIM number, version 6.0

EC000216

Propiedades Globales

Normas

IEC 60947-1

IEC 60947-3
Versión

Main switch 20 A in Enclosure
Forma de construcción

rectangular
Condiciones de instalación (mecánicas)

arbitrariamente
Muletilla

corto
tipo de junta

Membrada

Juntas labiales
Material de la placa de fijación

Plastic
Material del anillo frontal

Plástico
Material de la muletilla

Plástico
Color del elemento de contacto

Negro
Color del anillo frontal

Amarillo
Color de la muletilla

Rojo
Color de los fuelles

Negro
Peso bruto

615 g

Datos generales - Características

Posición cero cerrable

Sí
Enclavamiento disponible

Sí
Aislamiento completo

Sí
Cantidad de contactos auxiliares

1
Cantidad de posiciones de conmutación

1
Número de contactos principales

3

Datos mecánicos

Desbloqueo

Desenclavamiento por iro
Posición de enclavamiento

derecho
Vida mecánica, mínima

100.000 Maniobras
Ángulo de conmutación, derecha

90 °
Montaje

Tornillos

Datos mecánicos - Conexionado

Type of electrical connection

Conexionado por tornillos
Entrada de cables

2 x PG13.5
Sección de la prensa estopa, mínima

6 mm
Sección de la prensa estopa, máxima

12 mm
Sección del cable, mínima

0,5 mm², flexible

1 mm², rígido
Sección del cable, máxima

4 mm², flexible

4 mm², rígido
Indicación

Todas las especificaciones con terminales grimpados incluidos.
Sección

12 AWG
Par de apriete de los bornes

0,8 Nm

Datos mecánicos - Dimensiones

Longitud

160 mm
Altura

120 mm
Profundidad de montaje

121 mm
Diámetro del anillo frontal

27 mm
Longitud de la muletilla

39 mm
Diámetro de la muletilla

27 mm

Condiciones ambientales

Protección

IP55

Condiciones ambientales - Valores de aislamiento

Resistencia al impulso de sobretensión Uimp

6 kV

Datos eléctricos

Corriente continua térmica

20 A
Tensión nominal operativa

690 VAC
Corriente de cortocircuito

5.000 A
Potencia de conmutación, AC-3

5.500 W
Potencia de conmutación, AC-23

7.500 W
Principio de conmutación

Acción lenta

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
