EX-AZ 355-12ZK-3D
EX-AZ 355-12ZK-3D
| Descripción del tipo de producto: EX-AZ 355-(1)-Z(2)K-(3)-3D |
| (1) | |
| 03 | 3 contactos normalmente cerrados (NC) |
| 12 | 1 contacto normalmente abierto (NA) / 2 contactos normalmente cerrados (NC) |
| (2) | |
| sin | Fuerza de retención 5 N |
| R | Fuerza de retención 30 N |
| UE | Acción lenta con contactos solapados |
| (3) | |
| 1637 | Contactos dorados |
- Caja metélica
- El cabezal de accionamiento, puede situarse en 4 posiciones a 90º
- 3 entradas de cable M 20 x 1.5
- 66,7 mm x 114 mm x 38 mm
- Larga vida
- Puede montarse en una superficie plana
- Contactos con elevado nivel de fiabilidad con tensiones y corrientes débiles
- 3 Contactos
- Agujeros alargados en dos direcciones
- Dimensiones de fijación según EN 50041
Detalles de Pedidos
| Nota (disponibilidad) |
No más disponible! |
| Descripción del tipo de producto |
EX-AZ 355-12ZK-3D |
| Número de artículo (Nº artículo) |
101186431 |
| eCl@ss number, version 12.0 |
27-27-26-02 |
| eCl@ss number, version 11.0 |
27-27-26-02 |
| Número eCl@ss, versión 9.0 |
27-27-26-02 |
| ETIM number, version 7.0 |
EC002592 |
| ETIM number, version 6.0 |
EC002592 |
Protección contra la explosión
| Zonas de protección contra explosiones |
22 |
| Categoría de protección contra explosiones |
3D |
| Marcación de la protección contra la explosión |
Ex tD A22 IP67 T90°C X |
Propiedades Globales
| Normas |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Material de la caja |
Aleación ligera inyectada |
| Material del revestimiento de la caja |
pintado |
| Peso bruto |
300 g |
Datos generales - Características
| Cantidad de contactos auxiliares |
1 |
| Cantidad de contactos de seguridad |
2 |
Certificación de seguridad
| Normas |
EN ISO 13849-1 |
| Vida útil |
20 Año(s) |
Certificación de seguridad - Salidas de seguridad
| B10D Contacto normalmente cerrado (NC) |
2.000.000 Maniobras |
| B10D contacto normalmente abierto (NA) |
1.000.000 Maniobras |
| Nota (B10D contacto normalmente abierto (NO)) |
a 10% Ie y carga resistiva |
Datos mecánicos
| Vida mecánica, mínima |
10.000.000 Maniobras |
| Fuerza de retención |
5 N |
| Recorrido de apertura forzada |
10,7 mm |
| Fuerza de apertura forzada, mínima |
5 N |
| Velocidad de accionamiento, máxima |
1 m/s |
Datos mecánicos - Conexionado
| Conexión conector |
Terminales con tornillo M20 x 1.5 |
| Sección de la prensa estopa, mínima |
6 mm |
| Sección de la prensa estopa, máxima |
12 mm |
| Sección del cable, mínima |
0,75 mm² |
| Sección del cable, máxima |
2,5 mm² |
| Indicación |
Todas las especificaciones con terminales grimpados incluidos. |
Datos mecánicos - Dimensiones
| Longitud del sensor |
38 mm |
| Anchura del sensor |
66,7 mm |
| Altura del sensor |
114 mm |
Condiciones ambientales
| Protección |
IP67 |
| Temperatura ambiente |
-20 ... +60 °C |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
250 VAC |
| Resistencia al impulso de sobretensión Uimp |
4 kV |
Datos eléctricos
| Corriente continua térmica |
10 A |
| Categoría de utilización AC-15 |
230 VAC |
| Categoría de utilización AC-15 |
4 A |
| Categoría de utilización DC-13 |
24 VDC |
| Categoría de utilización DC-13 |
4 A |
| Elemento de conmutación |
Contacto normalmente abierto (NA), contacto normalmente cerrado (NC) |
| Principio de conmutación |
Acción lenta |
| Material de los contactos, eléctricos |
Plata |
Incluido en el suministro
| Incluido en el suministro |
Actuator must be ordered separately. Dostawa obejmuje gwintowane dławicę i korek z certyfikatami Ex |
Nota
| Nota (en general) |
Przez obrót głowicy o 4 x 90° możliwe są 8 płaszczyzny aktywacji. Potrzebny jest do tego śrubokręt do śrub torx T10. Nawet w przypadku wykręcenia śruby, głowica pozostaje na miejscu. W dalszym ciągu nie jest możliwe manipulowanie przy wyłączniku przez osoby niepowołane. |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader

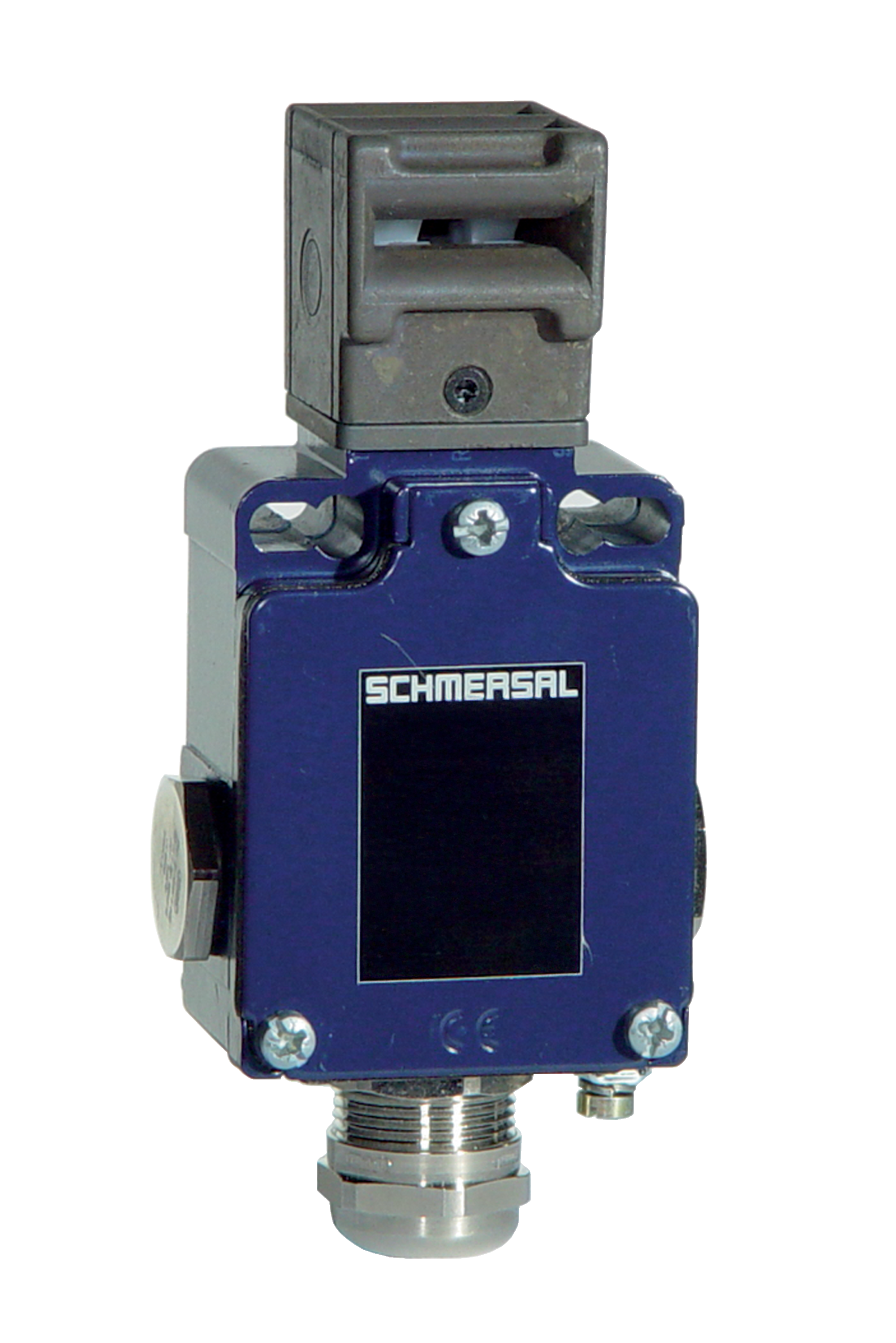

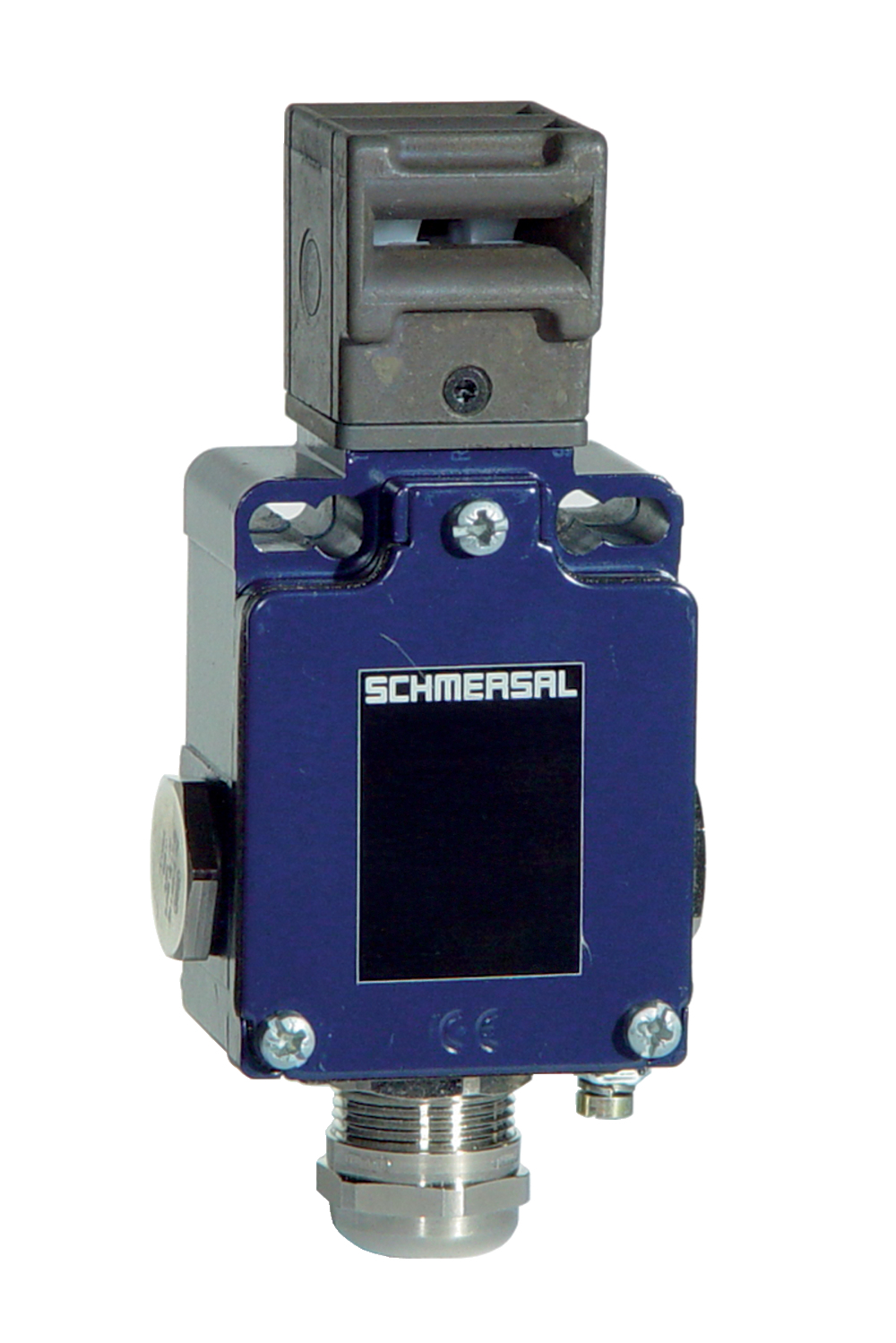

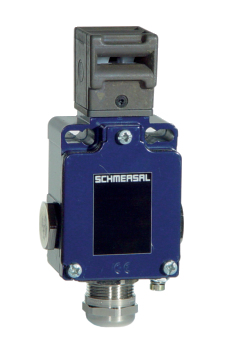

Foto de producto (foto individual de catálogo)
ID: kexazf12
| 505,1 kB | .jpg | 352.778 x 528.8140000000001 mm - 1000 x 1499 px - 72 dpi
| 78,3 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 px - 72 dpi
| 35,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,7 MB | .png | 166.55700000000002 x 249.67000000000002 mm - 2000 x 2998 px - 305 dpi
| 42,6 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

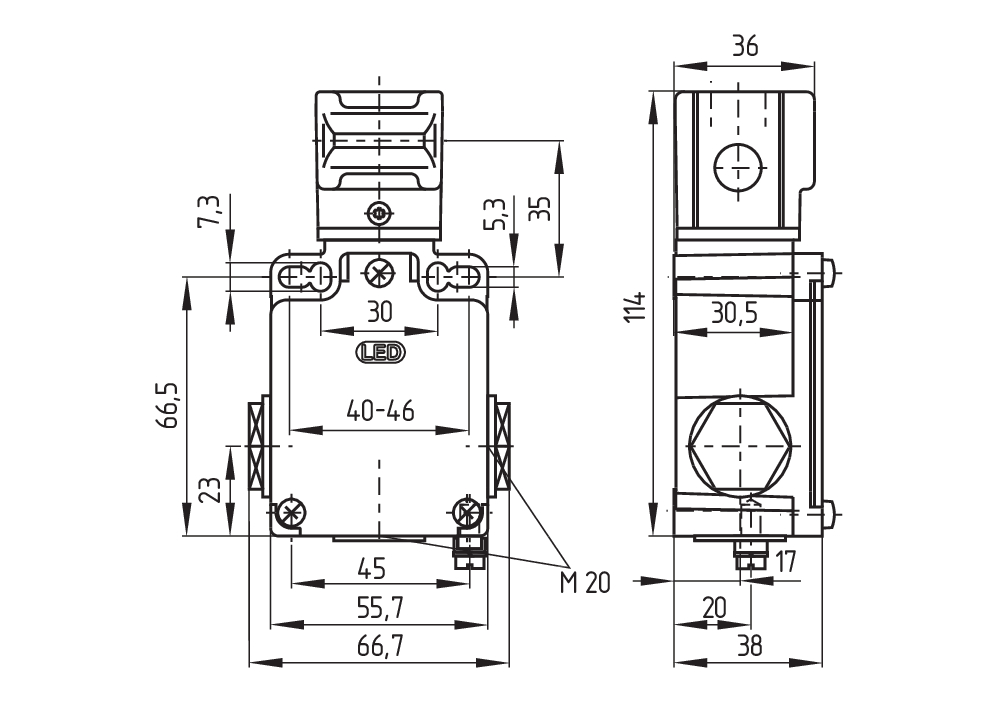

Dibujo dimensional Componente básico

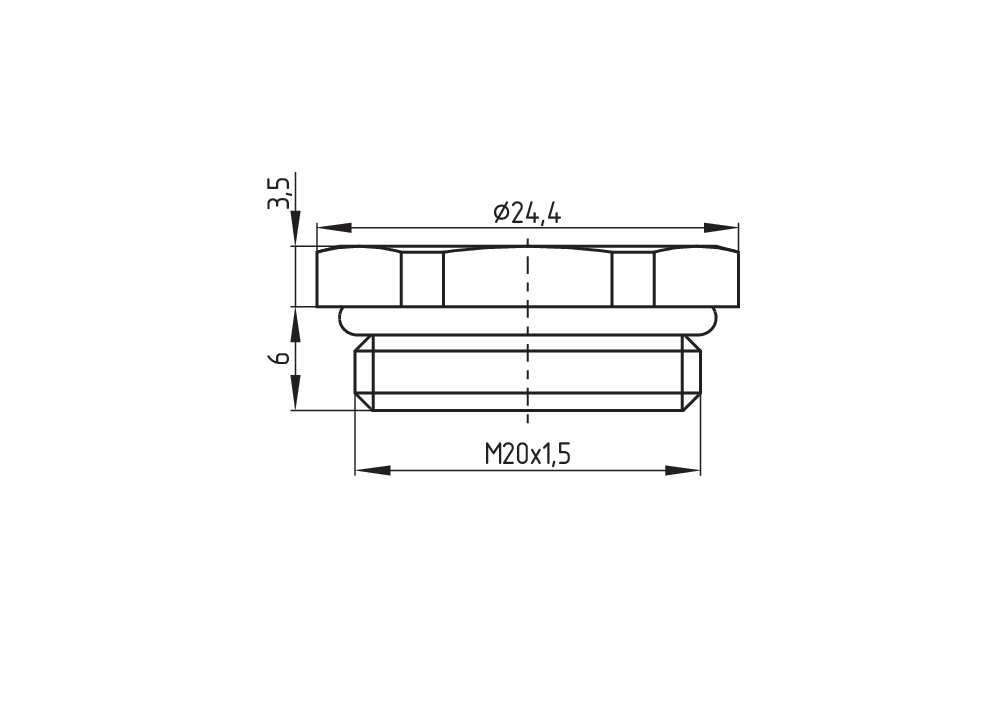

Dibujo dimensional Componente básico
Diagrama de recorridos de contacto
Contacto cerrado
Contacto abierto
Rango de ajuste
Punto de enclavamiento
Recorrido/ángulo de apertura positivaDiagrama
Monitorización del bloqueo según ISO 14119
Contacto NC de apertura forzada
accionado
no accionado
Contacto NA
Contacto NC
Principio de funcionamiento
151214050 EX-AZ 3350-12ZUEK-3D
- Ex-Zona 22
- Caja metélica
- 40,5 mm x 114 mm x 38 mm
- Manivela de pestillo
- 1 entrada de cable M 20 x 1.5
- Accesorio de ayuda para centrar "Cogedor-puertas" disponible
- Contactos con elevado nivel de fiabilidad con tensiones y corrientes débiles
- Pieza de bloqueo SZ 415 para evitar cierre no intencionado
