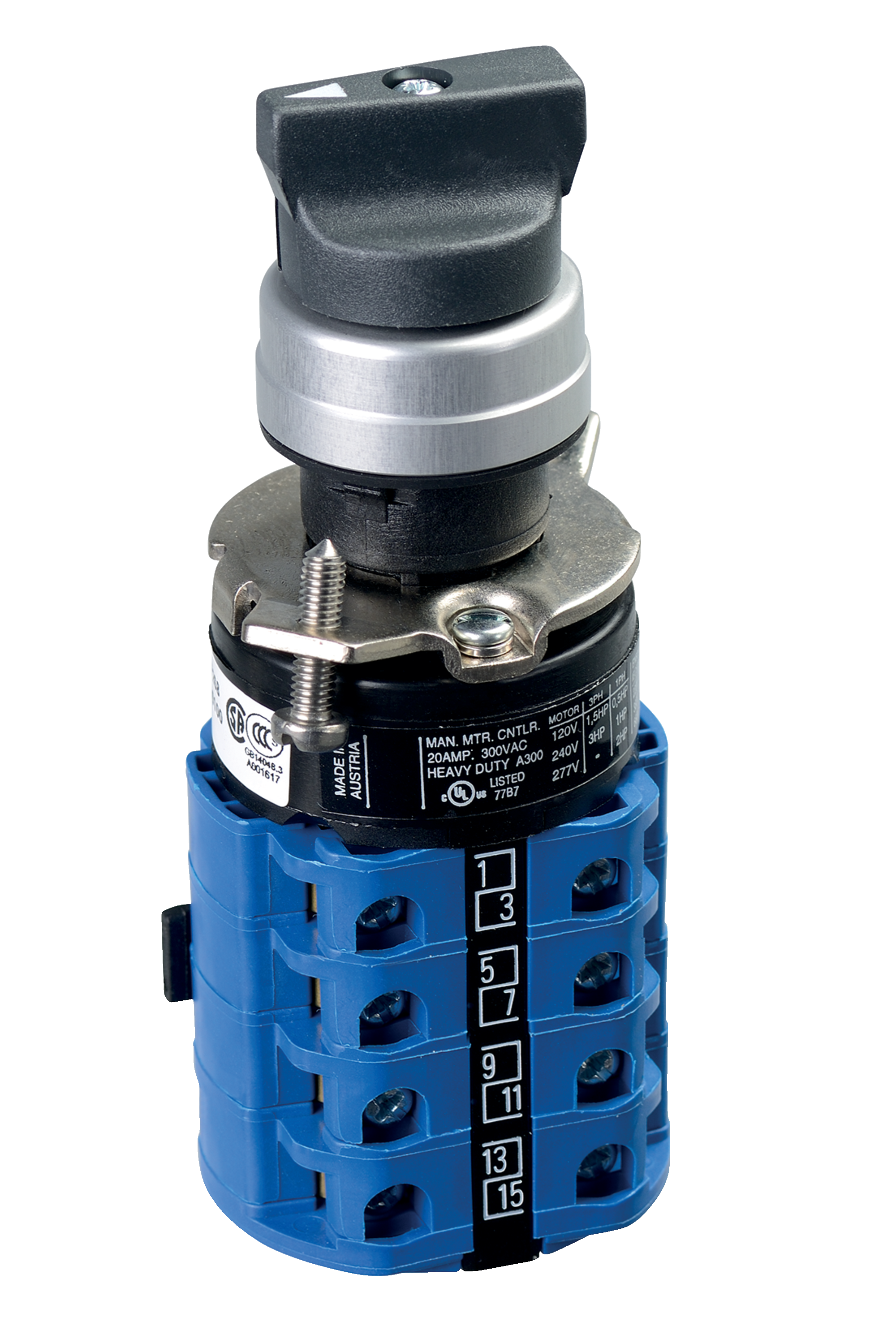

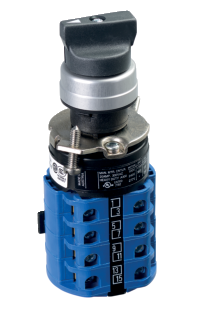

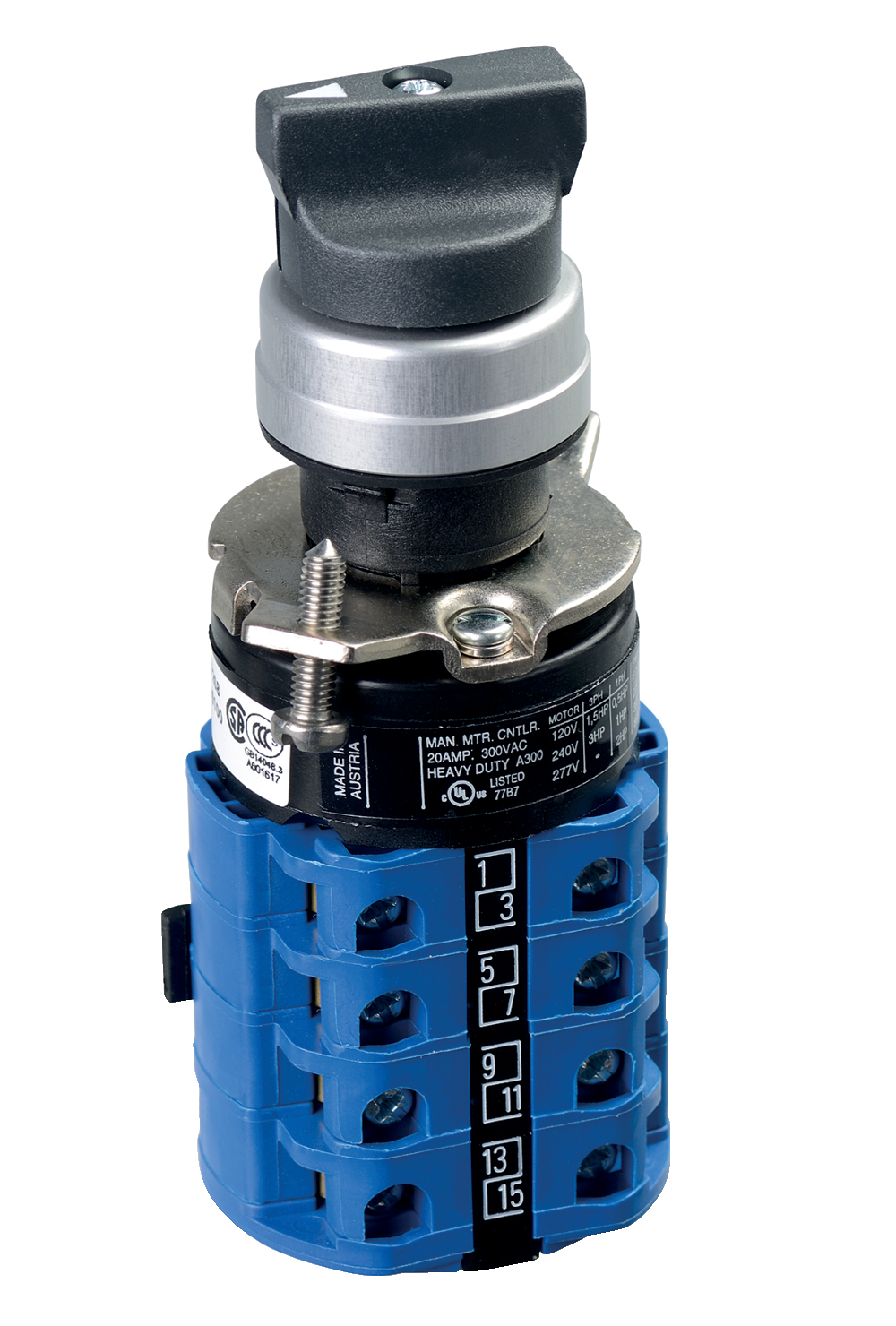

EWSE7K

Número de artículo: 101005765
EWSE7K

Descargas

ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
  • Diám. del taladro Ø 22,3 mm
  • Protección IP65
  • Caja de Aluminio
  • para condiciones duras de medio ambiente

Detalles de Pedidos

Descripción del tipo de producto

EWSE7K
Número de artículo (Nº artículo)

101005765
EAN (European Article Number)

4030661615400
eCl@ss number, version 12.0

27-37-12-13
eCl@ss number, version 11.0

27-37-12-13
Número eCl@ss, versión 9.0

27-37-12-13
ETIM number, version 7.0

EC000222
ETIM number, version 6.0

EC000222

Propiedades Globales

Normas

IEC 60947-3
Versión

Selector multi-posición

Montaje en placa frontal
Forma de construcción

Redondo
Muletilla

corto
tipo de junta

Membrada

Juntas labiales

Juntas de forma
Material del anillo frontal

Aluminio - anodizado
Material de la muletilla

Plástico
Color del anillo frontal

Plata
Color de la muletilla

Negro
Peso bruto

150 g

Datos generales - Características

Enclavamiento disponible

Sí
Cantidad de posiciones de conmutación

7

Datos mecánicos

Vida mecánica, dispositivos de mando

1.000.000 Maniobras
Ángulo de conmutación

45 °
Montaje

brida de montaje
Par de apriete del tornillo

0,6 Nm

Datos mecánicos - Conexionado

Sección del cable, mínima

0,5 mm², rígido

0,5 mm², flexible
Sección del cable, máxima

2,5 mm², rígido

1,5 mm², flexible
Indicación

Todas las especificaciones con terminales grimpados incluidos.
Conector (mecánico)

Screw connection M20 x 1,5

Datos mecánicos - Dimensiones

Altura de montaje

28 mm
Indicación (Altura de montaje)

Height in front of the front panel.
Profundidad de montaje

78 mm
Nota (profundidad de montaje)

Conector adicional
Diámetro del anillo frontal

29,5 mm
Longitud de la muletilla

28 mm
Diám. del taladro

22,3 mm
Espesor de la placa fronal, mínimo

1 mm
Espesor de la placa frontal, máximo

6 mm
Dimensión de montaje

50 x 60 mm

Condiciones ambientales

Protección

IP65
Resistencia al impacto

> 25 g / 11 ms

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal Ui

690 V

Datos eléctricos

Corriente continua térmica

20 A

Nota

Nota (en general)

Jeśli pozycja zero jest wymagana, zaleca się stosowanie etapu 1 (styk 1) w tym celu, a nie przypisywanie go.

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
