CLP110
single elements
Snap-on mounting
Detalles de Pedidos
| Descripción del tipo de producto |
CLP110 |
| Número de artículo (Nº artículo) |
103040379 |
| EAN (European Article Number) |
4030661553733 |
| eCl@ss number, version 12.0 |
27-37-13-02 |
| eCl@ss number, version 11.0 |
27-37-13-02 |
| Número eCl@ss, versión 9.0 |
27-37-13-02 |
| ETIM number, version 7.0 |
EC000041 |
| ETIM number, version 6.0 |
EC000041 |
Aprobaciones - Normas
| Certificados |
cULus |
Propiedades Globales
| Normas |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Estrés climático |
EN 60068-2-30 |
| Versión |
Llave |
| Forma de construcción |
Snap-on |
| Material de la caja |
Plástico, termoplástico, auto-extinguible |
| Peso bruto |
10 g |
Datos generales - Características
| Posibilidad de pulsador |
Sí |
Datos mecánicos
| Vida mecánica, mínima |
5.000.000 Maniobras |
| Fuerza de accionamiento, máxima |
8 N |
| Montaje |
brida de montaje |
Datos mecánicos - Conexionado
| Sección del cable, mínima |
0,5 mm², rígido 0,5 mm², flexible |
| Sección del cable, máxima |
2,5 mm², rígido 1,5 mm², flexible |
| Indicación |
Todas las especificaciones con terminales grimpados incluidos. |
| Par de apriete de los bornes |
1 Nm |
| Conector (mecánico) |
Conexión por tornillos |
Datos mecánicos - Dimensiones
| Longitud |
44 mm |
| Anchura |
9 mm |
| Altura |
27 mm |
Condiciones ambientales
| Grado de protección del compartimento de cableado |
IP40 |
| Grado de protección de los terminales y/o conexiones |
IP20 |
| Humedad relativa, máxima |
93 % |
| Nota (humedad relativa) |
sin condensación sin escarcha |
| Resistencia a vibraciones |
10 … 150 Hz, con 20 g |
| Resistencia al impacto |
30 g / 18 ms |
| Altura de montaje snm permitida, máximo |
2.000 m |
| Temperatura ambiente, Conmutador, máxima |
+60 °C |
| Temperatura ambiente, Conmutador, mínima |
-25 °C |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
500 V |
| Resistencia al impulso de sobretensión Uimp |
2,5 kV |
| Grado de polución |
3 |
Datos eléctricos
| Corriente continua térmica |
6 A |
| Categoría de utilización AC-15 |
250 VAC |
| Categoría de utilización AC-15 |
6 A |
| Categoría de utilización DC-13 |
24 VDC |
| Categoría de utilización DC-13 |
3 A |
| Apto para tensiones bajos |
≥ 5 V / ≥ 1 mA |
| Nota (elemento de conmutación) |
con doble ruptura |
| Principio de conmutación |
Acción lenta |
| Frecuencia máxima de conmutación |
1.200 /h |
| Material de los contactos, eléctricos |
Plata |
| Elemento de conmutación |
Contacto NA (NO) |
| Descripción de contactos |
3 - 4 |
Otros datos
| Nota (aplicaciones) |
Caja de distribución segura, con E/S descentralizadas Caja de distribución segura, con E/S descentralizadas |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Certificado UL
Descargar la versión actual de Adobe Reader

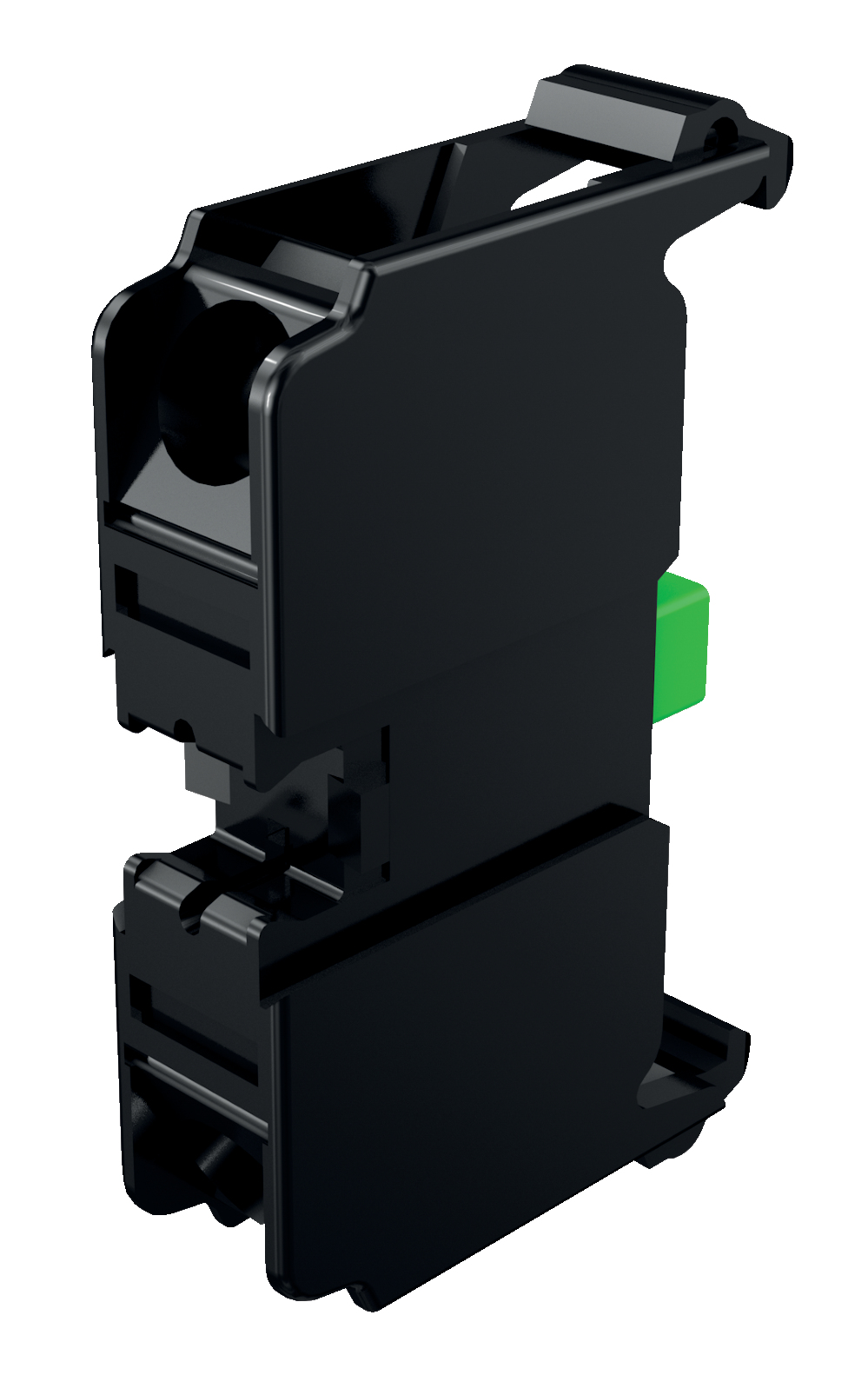

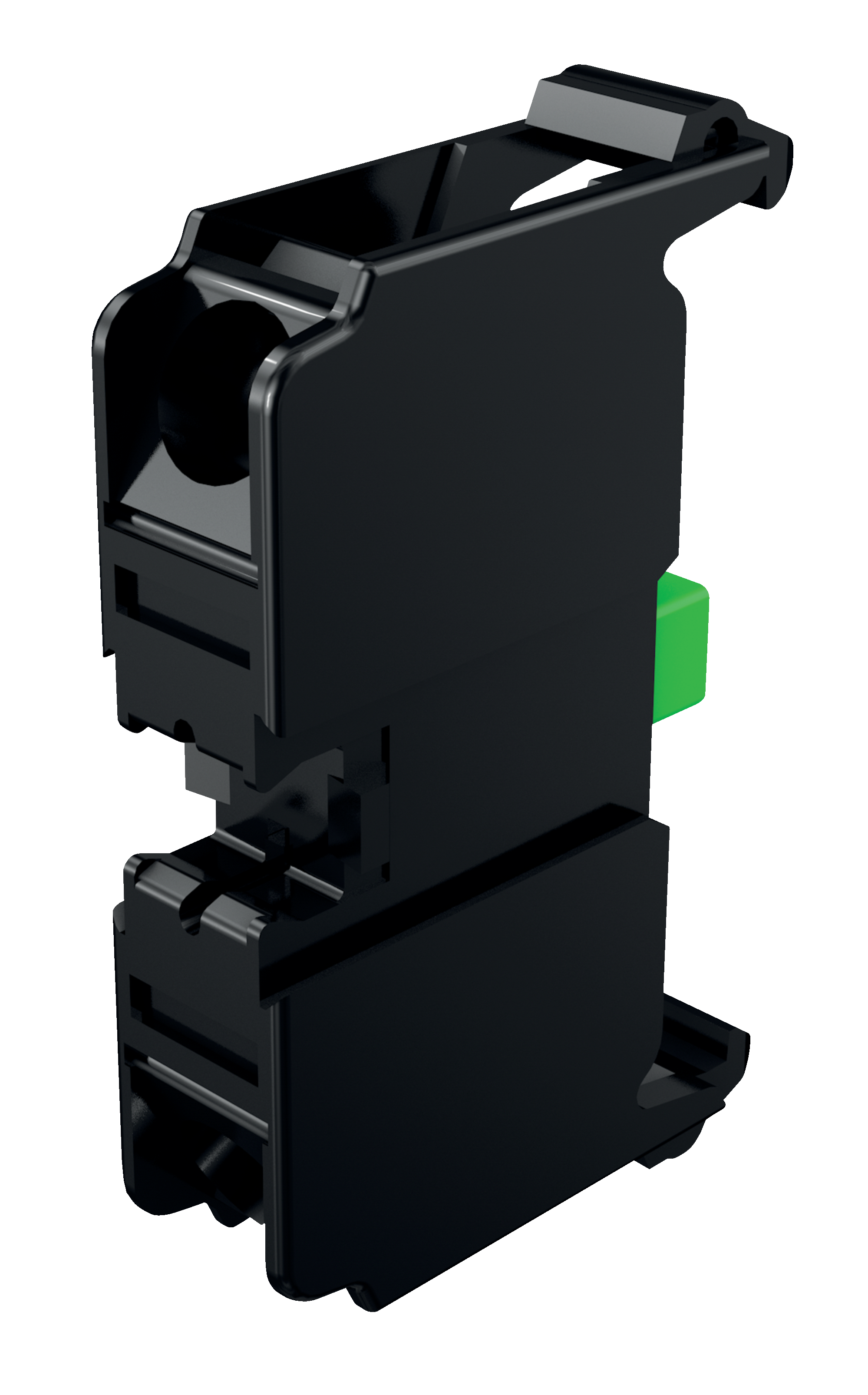

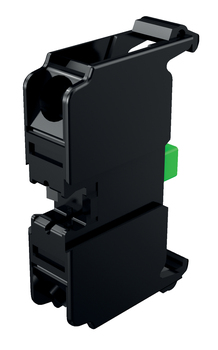

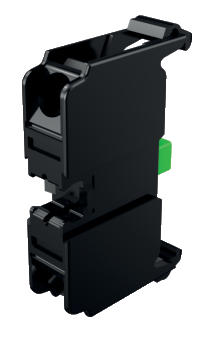

Foto de producto (foto individual de catálogo)
ID: kclp-f02
| 351,5 kB | .jpg | 352.425 x 566.2080000000001 mm - 999 x 1605 px - 72 dpi
| 42,3 kB | .png | 74.083 x 118.88600000000001 mm - 210 x 337 px - 72 dpi
| 28,5 kB | .jpg | 76.906 x 123.47200000000001 mm - 218 x 350 px - 72 dpi
| 18,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,2 MB | .png | 169.249 x 271.865 mm - 1999 x 3211 px - 300 dpi
| Declaración de conformidad CE |  |
| Original | ACE Schmersal Eletroeletrônica Industrial Ltda. Av. Brasil, nº 815 Jardim Esplanada CEP: 18557-646 Boituva - SP Brasil Internet: www.schmersal.com.br |
| Declaración: | Por el presente documento declaramos que debido a su concepción y tipo de construcción, las piezas relacionadas cumplen con los requisitos de las Directivas Europeas que se indican a continuación. |
| Denominación del producto: | Elementos de contacto CLP110 y CLP101, Elemento luminoso CLP001 en combinación con dispositivos de mando y señalización Clicfix / Rafix y Serie-H |
| Modelo: | ver código de pedidos |
| Descripción de la pieza: | Elementos de contacto normalmente abierto / normalmente cerrado y elemento de iluminación |
| Directivas aplicables: | Directiva de Bajo Voltaje | 2014/35/CE |
| Directiva sobre compatibilidad electromagnética CEM | 2014/30/CE | |
| Directiva RoHS | 2011/65/CE |
| Normas aplicadas: | EN 60947-5-1:2017 + AC:2020 |
| Responsable de la recopilación de la documentación técnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Lugar y fecha de emisión: | Boituva, 4 de junio de 2025 |
 |
| Firma legal Marco Antonio De Dato Responsable de diseño y desarrollo |
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
