CLP001
CLP001
Descargas
- Diám. del taladro Ø 22,3 mm
Detalles de Pedidos
| Código ACE Schmersal |
139009 |
| Descripción del tipo de producto |
CLP001 |
| Número de artículo (Nº artículo) |
161031578 |
| EAN (European Article Number) |
7895054080664 |
| eCl@ss number, version 12.0 |
27-37-13-02 |
| eCl@ss number, version 11.0 |
27-37-13-02 |
| Número eCl@ss, versión 9.0 |
27-37-13-02 |
| ETIM number, version 7.0 |
EC000041 |
| ETIM number, version 6.0 |
EC000041 |
Propiedades Globales
| Normas |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Material de la caja |
Plástico, termoplástico reforzado con fibra de vidrio, auto-extinguible |
| Peso bruto |
23 g |
| Nota |
Impresión con símbolo LED |
Datos generales - Características
| Cantidad de contactos NC |
1 |
Datos mecánicos
| Instrucciones para el montaje |
enchufable |
| Posición de brida de montaje |
1 2 3 |
Datos mecánicos - Conexionado
| Type of electrical connection |
Conexión roscada M20 x 1,5 |
| Sección del cable, mínima |
0,5 mm², rígido 0,5 mm², flexible |
| Sección del cable, máxima |
2,5 mm², rígido 1,5 mm², flexible |
| Par de apriete de los bornes |
1 Nm |
Datos mecánicos - Dimensiones
| Longitud |
44 mm |
| Anchura |
10 mm |
| Altura |
30 mm |
Condiciones ambientales
| Grado de protección del compartimento de cableado |
IP40 |
| Grado de protección de los terminales y/o conexiones |
IP20 |
| Temperatura ambiente |
-25 ... +60 °C |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
400 V |
| Resistencia al impulso de sobretensión Uimp |
4 kV |
Datos eléctricos
| Corriente continua térmica |
10 A |
| Categoría de utilización AC-15 |
120 VAC |
| Categoría de utilización AC-15 |
0,02 A |
| Descripción de contactos |
X1 - X2 |

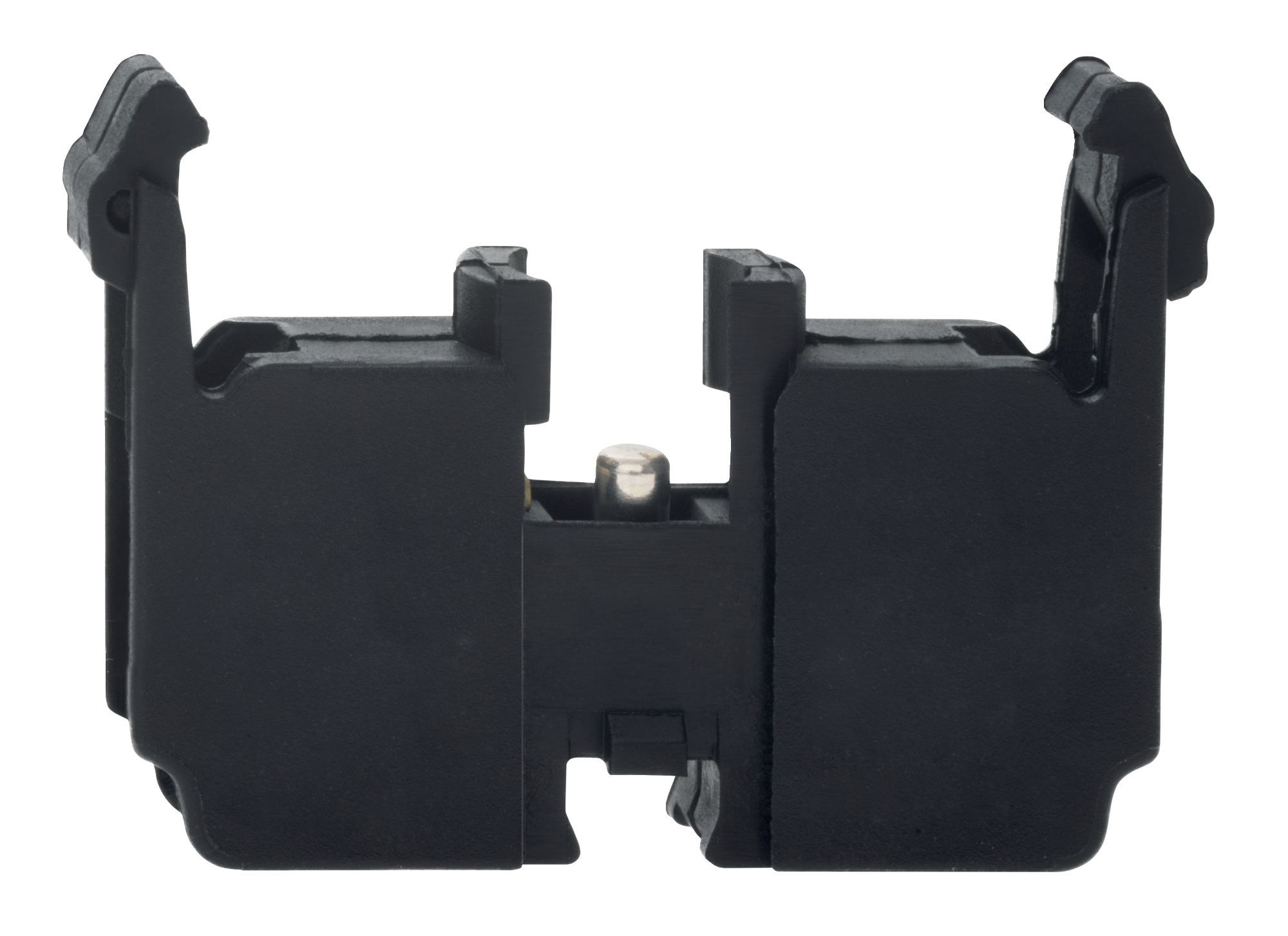

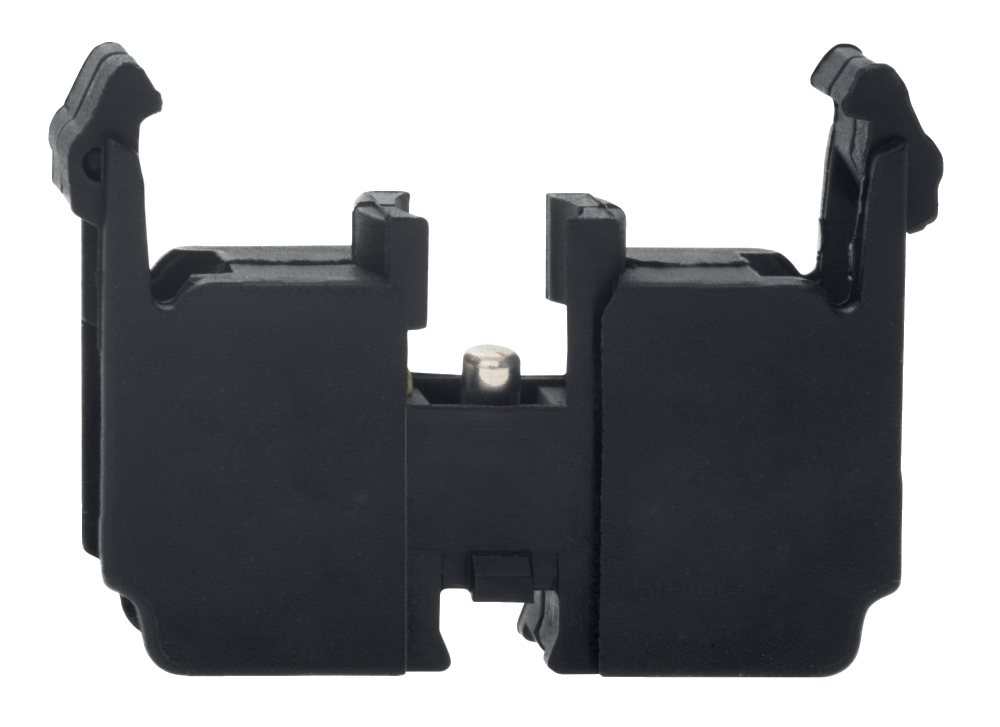

Foto de producto (foto individual de catálogo)
ID: kclp-f06
| 203,4 kB | .jpg | 352.778 x 256.469 mm - 1000 x 727 px - 72 dpi
| 28,5 kB | .png | 74.083 x 53.975 mm - 210 x 153 px - 72 dpi
| 25,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,0 MB | .png | 169.333 x 123.105 mm - 2000 x 1454 px - 300 dpi
| 31,4 kB | .jpg | 123.47200000000001 x 89.60600000000001 mm - 350 x 254 px - 72 dpi
Dibujo dimensional Componente básico
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
