CLBS2/03
Número de artículo:
161031587
CLBS2/03
Número de artículo:
161031587
Descargas
ePLAN
Datos
CADENAS
Datos CAD
SISTEMA
Datos
- Diám. del taladro Ø 22,3 mm
Detalles de Pedidos
| Código ACE Schmersal |
13701703 |
| Descripción del tipo de producto |
CLBS2/03 |
| Número de artículo (Nº artículo) |
161031587 |
| EAN (European Article Number) |
7895054082415 |
| eCl@ss number, version 12.0 |
27-37-12-10 |
| eCl@ss number, version 11.0 |
27-37-12-10 |
| Número eCl@ss, versión 9.0 |
27-37-12-10 |
| ETIM number, version 7.0 |
EC000221 |
| ETIM number, version 6.0 |
EC000221 |
Propiedades Globales
| Normas |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Versión |
Dispositivo de mando de parada de emergencia |
| Forma de construcción |
Redondo |
| Condiciones de instalación (mecánicas) |
arbitrariamente |
| Material del mando |
Plástico |
| Material del anillo frontal |
Plástico |
| Color del elemento de mando |
Rojo |
| Color del anillo frontal |
Negro |
| Peso bruto |
20 g |
Datos generales - Características
| Posibilidad de pulsador |
Sí |
| Aislamiento completo |
Sí |
Datos mecánicos
| Desbloqueo |
sin |
| Vida mecánica, mínima |
5.000.000 Maniobras |
| Pulso de actuación |
4 mm |
| Fuerza de accionamiento, aproximadamente |
9 N |
| Montaje |
central nut |
| Par de apriete del tornillo |
1 Nm |
Datos mecánicos - Dimensiones
| Altura |
13,5 mm |
| Diámetro total |
29 mm |
| Diámetro del superficie tocable |
23 mm |
| Diámetro del anillo frontal |
29 mm |
| Diám. del taladro |
22,3 mm |
| Espesor de la placa fronal, mínimo |
1 mm |
| Espesor de la placa frontal, máximo |
6 mm |
| Dimensión de montaje |
50 x 50 mm |
Condiciones ambientales
| Protección |
IP65 |
| Temperatura ambiente |
-25 ... +60 °C |
| Resistencia al impacto |
50 g |
Datos eléctricos
| Frecuencia máxima de conmutación |
6.000 /h |

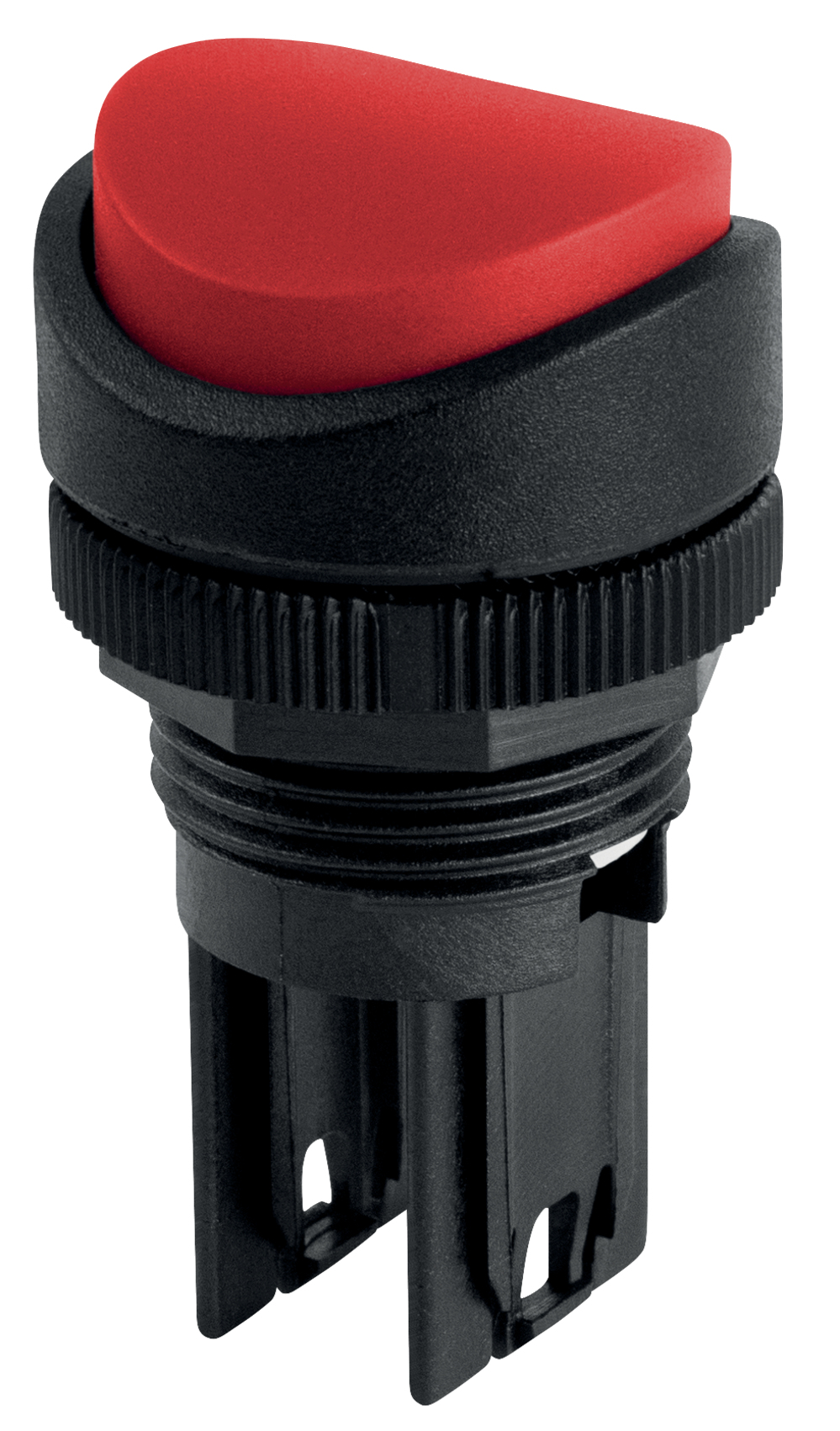

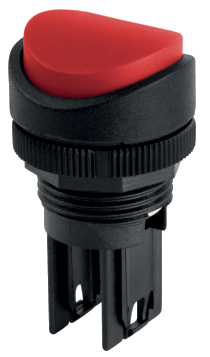

Foto de producto (foto individual de catálogo)
Dibujo dimensional Componente básico
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
