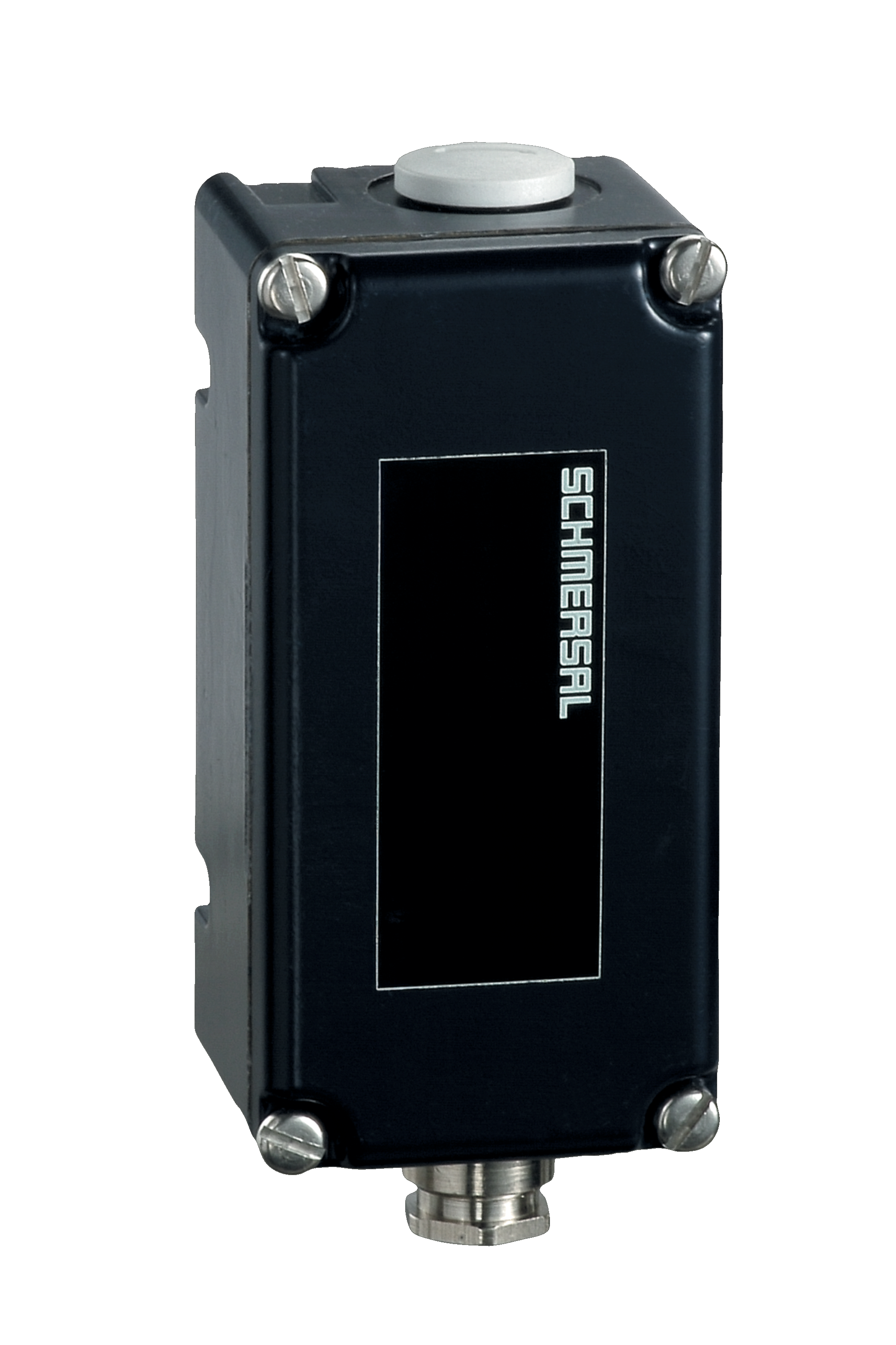

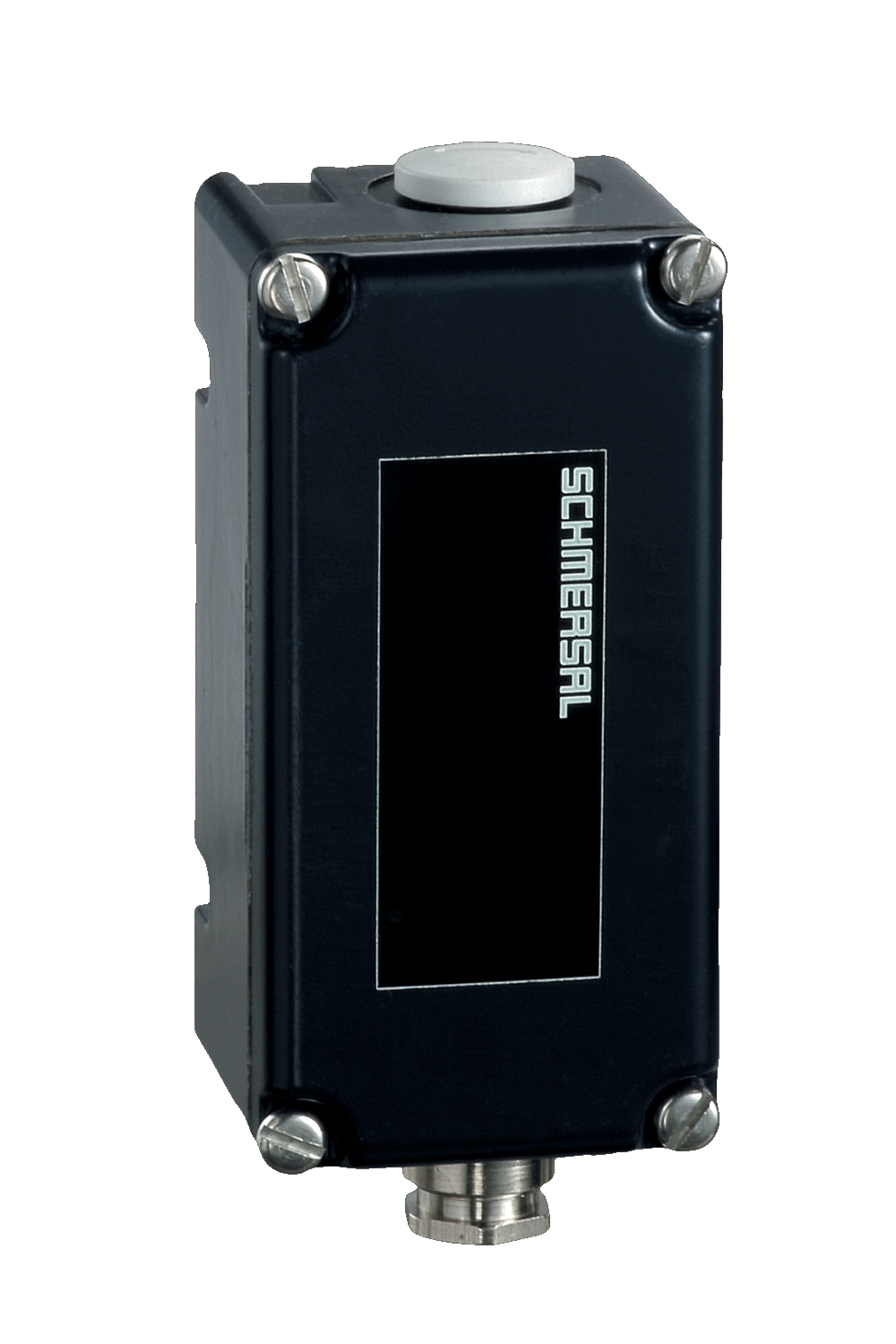

BN 20-11Z-M16

Número de artículo: 101168014
BN 20-11Z-M16

Descargas

ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
Descripción del tipo de producto:
BN 20-(1)Z-(2)

(1)
011 contacto NC
022 contactos NC
101 contacto NA
202 contactos NA
111 contacto NA / 1 contacto NC
R1 bi-estable
2R2 bi-estable
11R2 bi-estables NC / NA

(2)
 2x entrada de cable M16
STConector empotrado M12, 5-polos (solo para -2R)
No todos los equipos posibles según este código de pedidos están disponibles y/o son realizables técnicamente.
  • 2 contactos reed
  • Principio sin contacto
  • Larga vida
  • 104 mm x 52 mm x 47 mm
  • Caja de Aluminio
  • Distancia de accionamiento hasta 50 mm, dependiendo del imán de accionamiento y versión
  • Racor roscado
  • Alta resistencia a la vibración

Detalles de Pedidos

Código ACE Schmersal

194609
Descripción del tipo de producto

BN 20-11Z-M16
Número de artículo (Nº artículo)

101168014
EAN (European Article Number)

4030661220161
eCl@ss number, version 12.0

27-27-43-02
eCl@ss number, version 11.0

27-27-01-05
Número eCl@ss, versión 9.0

27-27-01-05
ETIM number, version 7.0

EC002544
ETIM number, version 6.0

EC002544

Aprobaciones - Normas

Certificados

cULus

Propiedades Globales

Normas

EN IEC 60947-5-1
Principio activo

magnético
Forma de construcción de la caja

rectangular
Material de la caja

Aluminio
Área activa

Metal
Peso bruto

297 g

Datos generales - Características

imán de compensación

Sí
Cantidad de contactos NC

1
Cantidad de contactos NA

1

Datos mecánicos

Área activa

desde el lado lateral
Actuador

Imán
Posición de las prensa-estopas

left and right
Vida mecánica, mínima

1.000.000.000 Maniobras
Velocidad de accionamiento, máxima

18 m/s

Mechanical data - Switching distances

Distancia de conmutación Sn

BP 11 = 15 mm

12 mm … 45 mm

2 x BP 10 = 12 mm

2 x BP 15/2 = 12 mm

BP 20 = 15 mm

BP 31 = 15 mm

BP 12 = 25 mm

BP 21N = 20 ... 45 mm

BE 20 = 15 mm
Nota, distancia de conmutación Sn

Distancia de accionamiento hasta 45 mm, dependiendo del imán de accionamiento y versión
Nota (distancia de conmutación)

All switching distances in accordance EN IEC 60947-5-2
Precisión a la repetición R

0,3 mm

Datos mecánicos - Conexionado

Entrada de cables

2 x M16 x 1,5

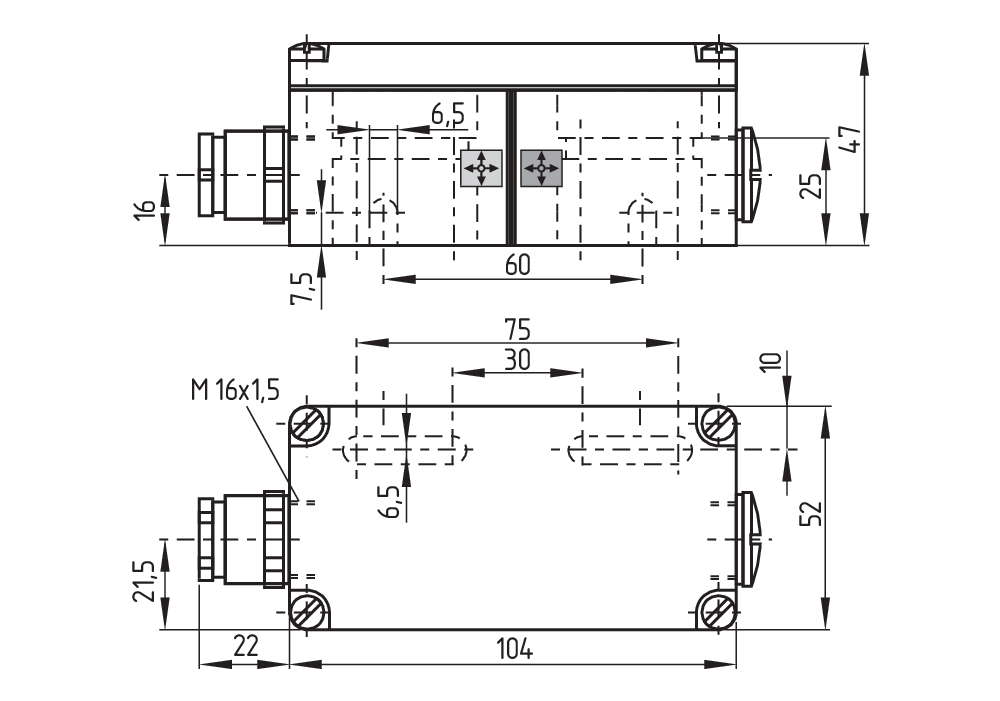

Datos mecánicos - Dimensiones

Longitud del sensor

47 mm
Anchura del sensor

104 mm
Altura del sensor

52 mm

Condiciones ambientales

Protección

IP67
Temperatura ambiente

-25 ... +90 °C
Resistencia a la vibración

50 g, de oscilación sinusoidal

Datos eléctricos

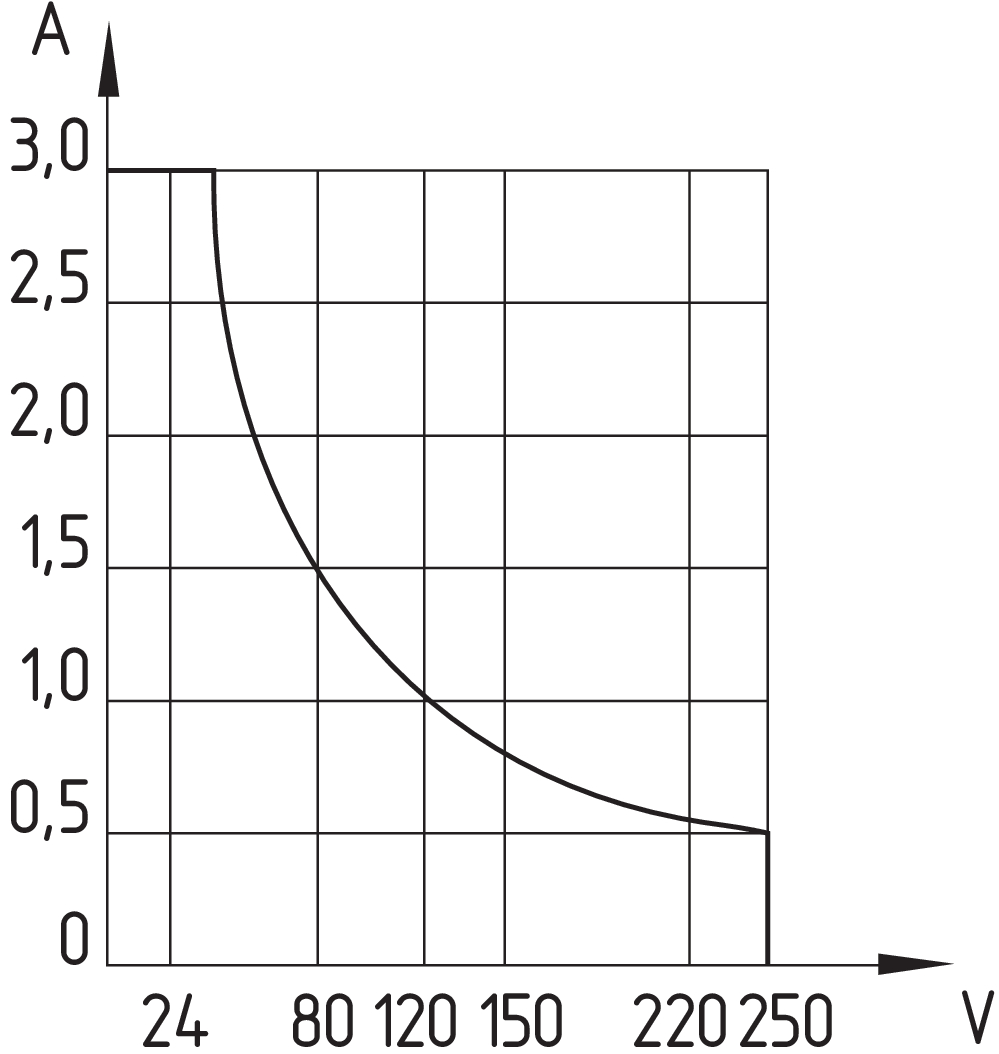

Tensión de conmutación, máxima

250 VAC
Corriente de conmutación, máxima

3 A
Potencia de conmutación, máxima

120 W
Potencia de conmutación, máxima

120 VA
Elemento de conmutación

Contacto normalmente abierto (NA), contacto normalmente cerrado (NC)
Principio de conmutación

Contactos reed, principio sin contacto
Duración de rebotes, mínima

0,3 ms
Duración de rebotes, máxima

0,6 ms
Frecuencia máxima de conmutación

1.080.000 /h

Incluido en el suministro

Incluido en el suministro

Actuator must be ordered separately.

Accesorios

Recomendación (actuador)

2x BP 10

2x BP 15/2

BP 20

BP 31

BP 11

BP 12

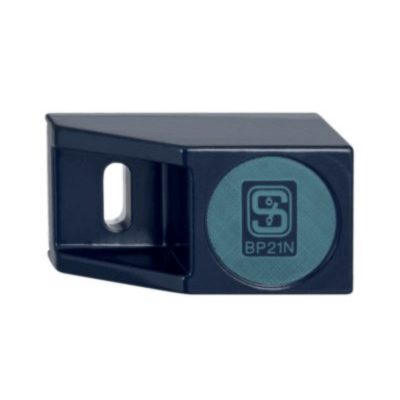

BP 21 N

BE 20

Nota

Nota (en general)

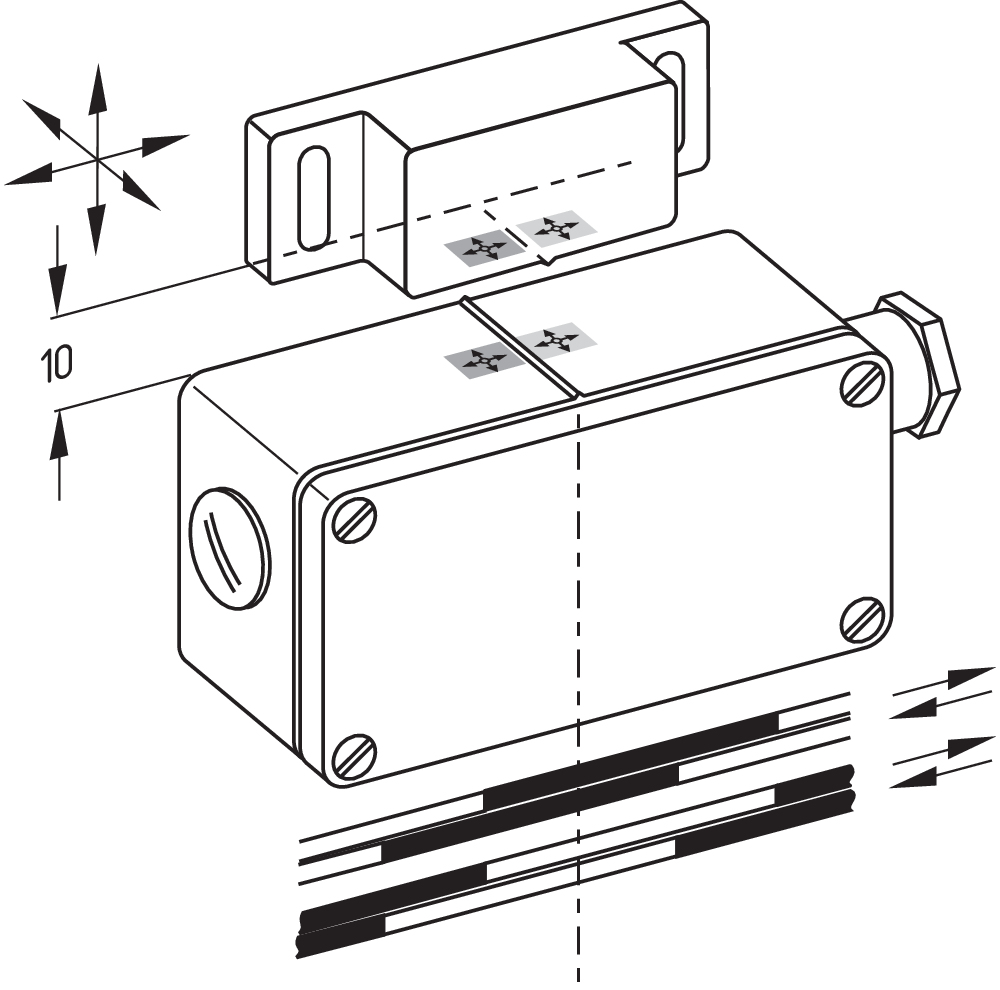

Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.

Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N).

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
