Z 6881-11-1-80R-i
Z 6881-11-1-80R-i
Downloads
- Schraub- oder Flachsteckanschluss
- Kunststoffgehäuse
- Sprungschaltung
Bestelldaten
| Produkt-Typbezeichnung |
Z 6881-11-1-80R-i |
| Artikelnummer (Bestellnummer) |
101167941 |
| EAN (European Article Number) |
4030661219837 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast |
| Werkstoff des Betätigers |
Kunststoff, glasfaserverstärkter Thermoplast |
| Werkstoff des Hebels |
Metall verzinkt |
| Bruttogewicht |
45 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
1 |
| Anzahl der Schließer |
1 |
Mechanische Daten
| Betätigungselement |
Rollenhebel 80R |
| Werkstoff der Rolle |
Kunststoff, glasfaserverstärkter Thermoplast |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Betätigungskraft |
12 N |
| Kontaktöffnungsweite |
2x 1,25 mm |
| Betätigungsgeschwindigkeit |
1 mm/min |
| Betätigungsgeschwindigkeit, minimum |
1 mm/min |
| Hinweis (Umschaltzeit) |
Umschaltzeiten entsprechend der Betätigungsgeschwindigkeit |
| Schaltpunktwiederholgenauigkeit |
0,02 mm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubklemmen |
| Anschlussquerschnitt, maximum |
2,5 mm² |
Umgebungsbedingungen
| Schutzart |
IP40 |
| Schutzart des Gehäuses |
IP40 |
| Schutzart der Klemmen bzw. Anschlüsse |
IP00 |
| Umgebungstemperatur |
-30 ... +85 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Verschmutzungsgrad |
2 |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
2,5 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
6 A |
| Schaltelement |
Wechsler mit Doppelunterbrechung mit zwei getrennten Kontaktbrücken (zwangsöffnend) |
| Schaltprinzip |
Sprungschaltung Magnetsprungsystem |
| Prelldauer, maximum |
3 ms |
| Maximale Schalthäufigkeit |
3.000 /h |
| Umschaltzeit, maximum |
5 ms |
| Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
UL-Zertifikat
CCC-Zertifikat
Datenblatt (vorläufiges PDF)
Download der aktuellen Version von Adobe Reader

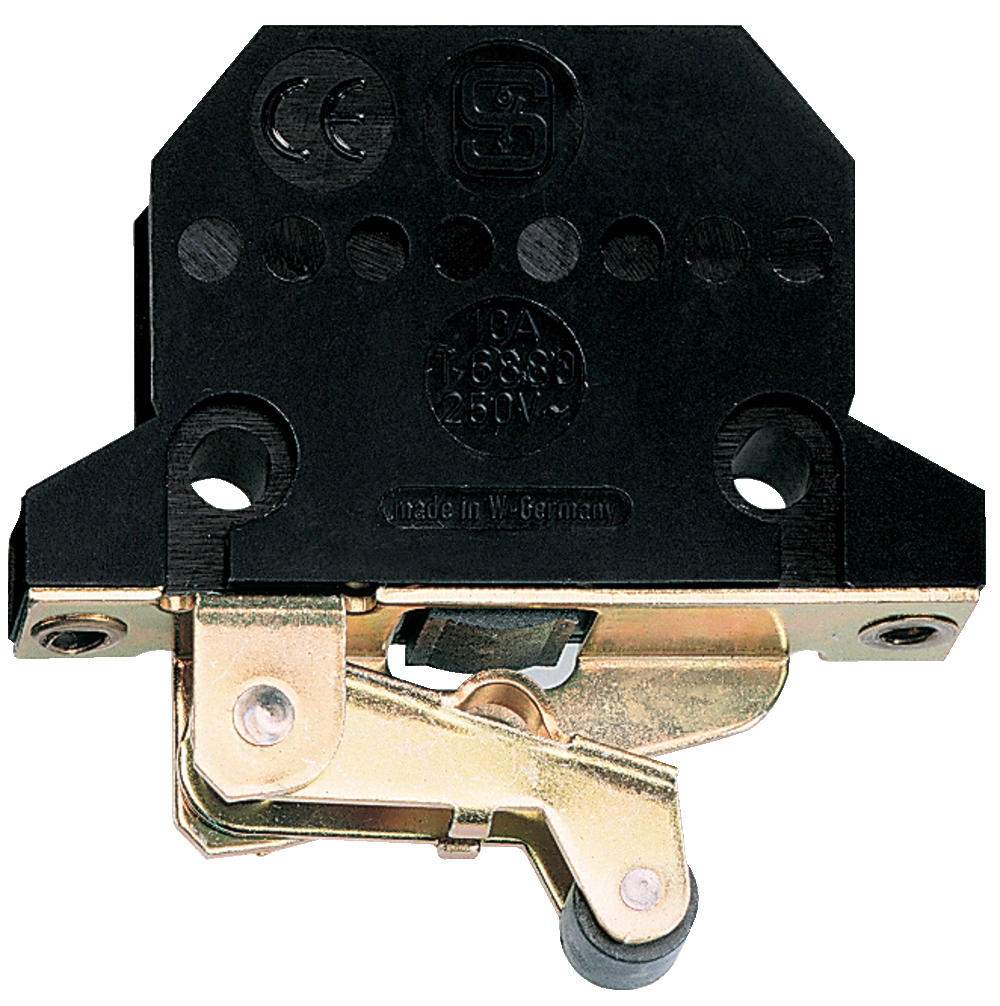

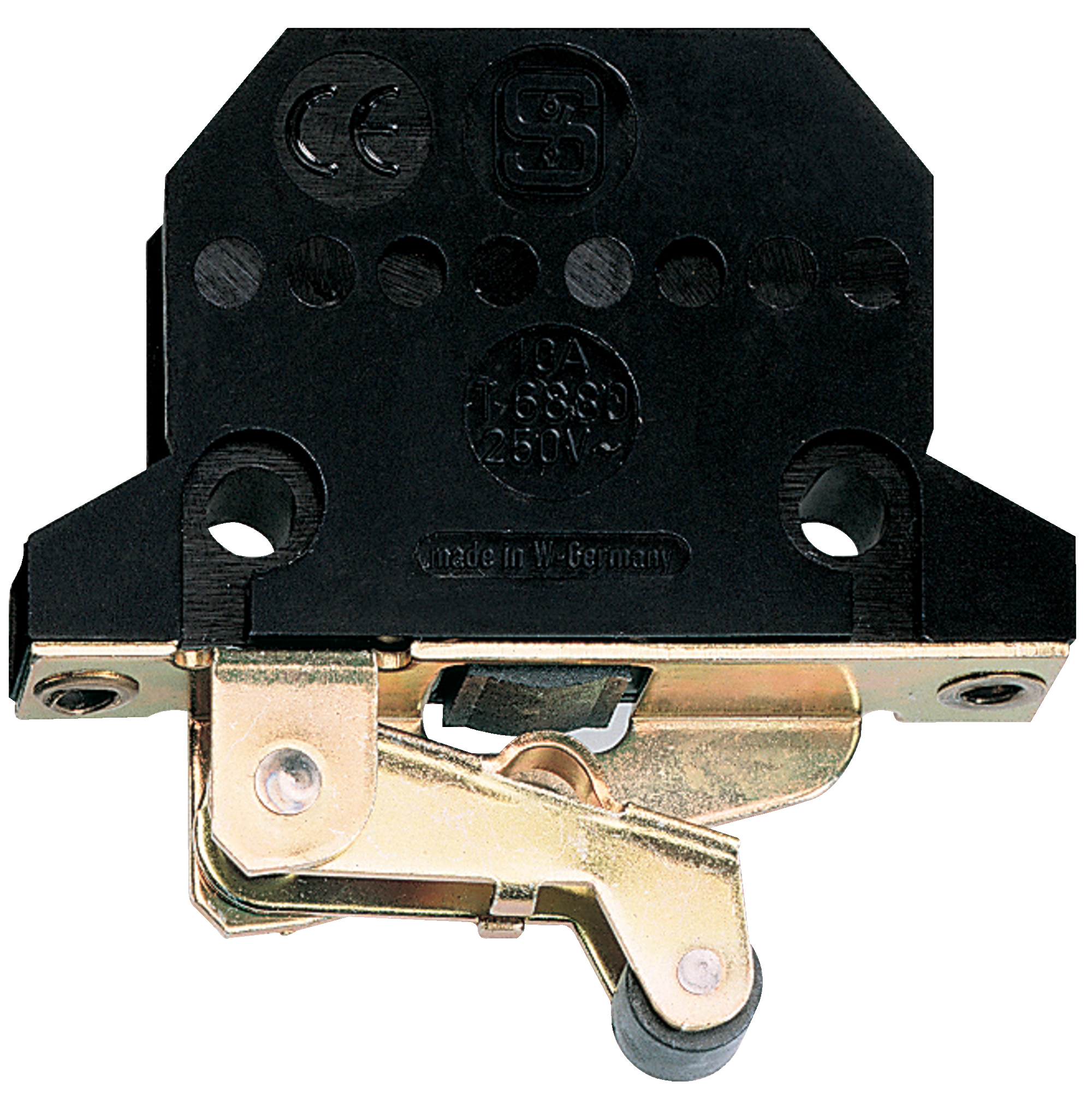

Produktbild (Katalogeinzelphoto )
ID: KZ688F02
| 767,5 kB | .jpg | 352.778 x 354.894 mm - 1000 x 1006 Pixel - 72 dpi
| 61,5 kB | .png | 74.083 x 74.436 mm - 210 x 211 Pixel - 72 dpi
| 104,7 kB | .jpg | 122.76700000000001 x 123.47200000000001 mm - 348 x 350 Pixel - 72 dpi
| 67,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,9 MB | .png | 166.55700000000002 x 167.55700000000002 mm - 2000 x 2012 Pixel - 305 dpi

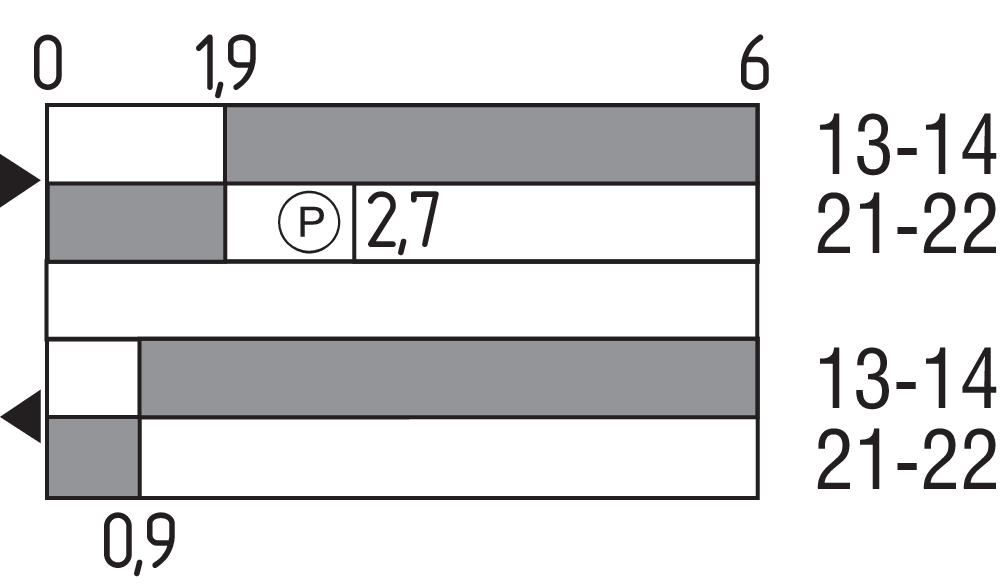

Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkel| EU-Konformitätserklärung |  |
