TS 422-01Y
TS 422-01Y
Downloads
| Produkt-Typbezeichnung: T(1) 422-(2)Y-(3) |
| (1) | |
| S | Druckbolzen S |
| 2S | Teleskopdruckbolzen 2S |
| R | Rollendruckbolzen R |
| K | Rollenhebel K |
| J | Rollenhebel J |
| 2C | Gabelhebel 2C |
| L | Rollenschwenkhebel L |
| D | Rollenschwenkhebel D |
| (2) | |
| 01 | 1 Öffner (NC) |
| 10 | 1 Schließer (NO) |
| (3) | |
| T | temperatur- und tropenfeste Ausführung mit Keramik-Isolation, von -40°C … +200°C |
| 1276-2 | Kontaktvergoldung |
| 2186 | Schutzklasse IP66 |
| 1090 | Schwenkhebelvorsatz aus seewasserbeständigem Messing. Nennspannung 500 VAC |
- 2 Leitungseinführungen M 20 x 1.5
- Metallgehäuse
- 1 Kontakt
- 106 mm x 71 mm x 63 mm (Grundgerät)
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
TS 422-01Y |
| Artikelnummer (Bestellnummer) |
101058334 |
| EAN (European Article Number) |
4030661032108 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
INMETRO CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Wirkprinzip |
mechanisch |
| Stößelform |
Kugel |
| Werkstoff des Gehäuses |
Grauguss, verzinkt |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
970 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
1 |
Sicherheitsbetrachtung
| B10D Öffner (NC) |
2.000.000 Schaltspiele |
Mechanische Daten

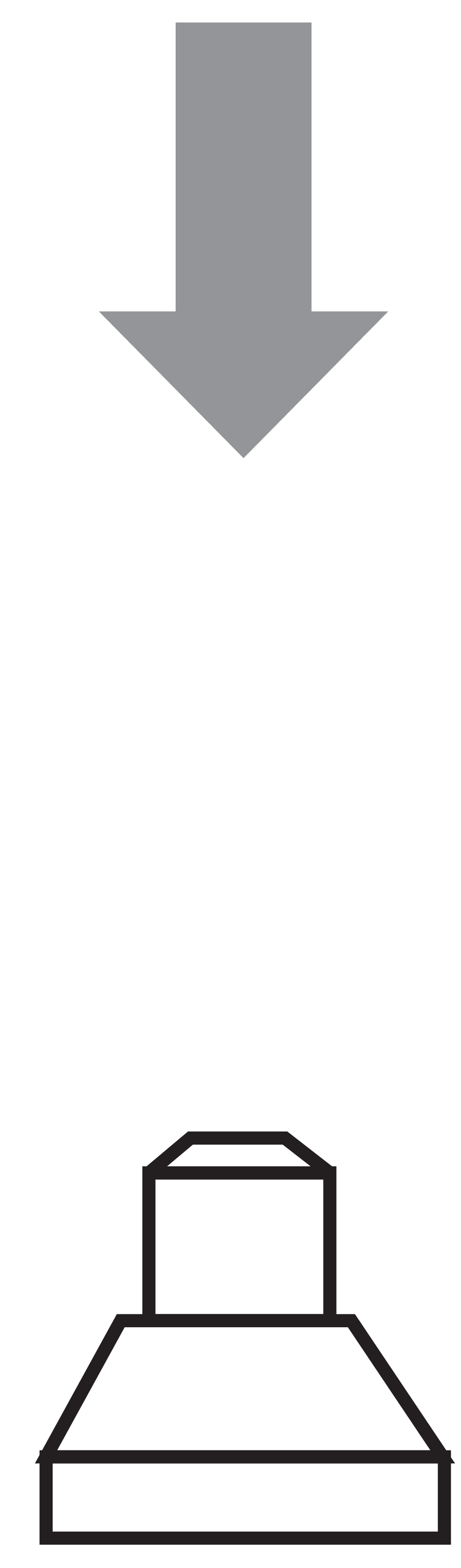

| Betätigungselement |
Druckbolzen |
| Mechanische Lebensdauer, minimum |
10.000.000 Schaltspiele |
| Anfahrwinkel |
20 ° |
| Kontaktöffnungsweite |
2 x 6 mm |
| Betätigungsgeschwindigkeit, minimum |
1 mm/min |
| Betätigungsgeschwindigkeit, maximum |
1 m/s |
| Hinweis (Betätigungsgeschwindigkeit) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
1,5 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Aderquerschnitt |
13 AWG |
Mechanische Daten - Abmessungen
| Länge des Sensors |
63 mm |
| Breite des Sensors |
106 mm |
| Höhe des Sensors |
97 mm |
| Durchmesser des Stössels |
10 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-30 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
400 V |
Elektrische Daten
| Thermischer Dauerstrom |
16 A |
| Spannung, Gebrauchskategorie AC-15 |
400 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Schaltelement |
Öffner (NC) |
| Hinweis (Schaltelement) |
mit Doppelunterbrechung |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Allgemein) |
Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
CCC-Zertifikat
DNV-GL Zertifikat
Download der aktuellen Version von Adobe Reader

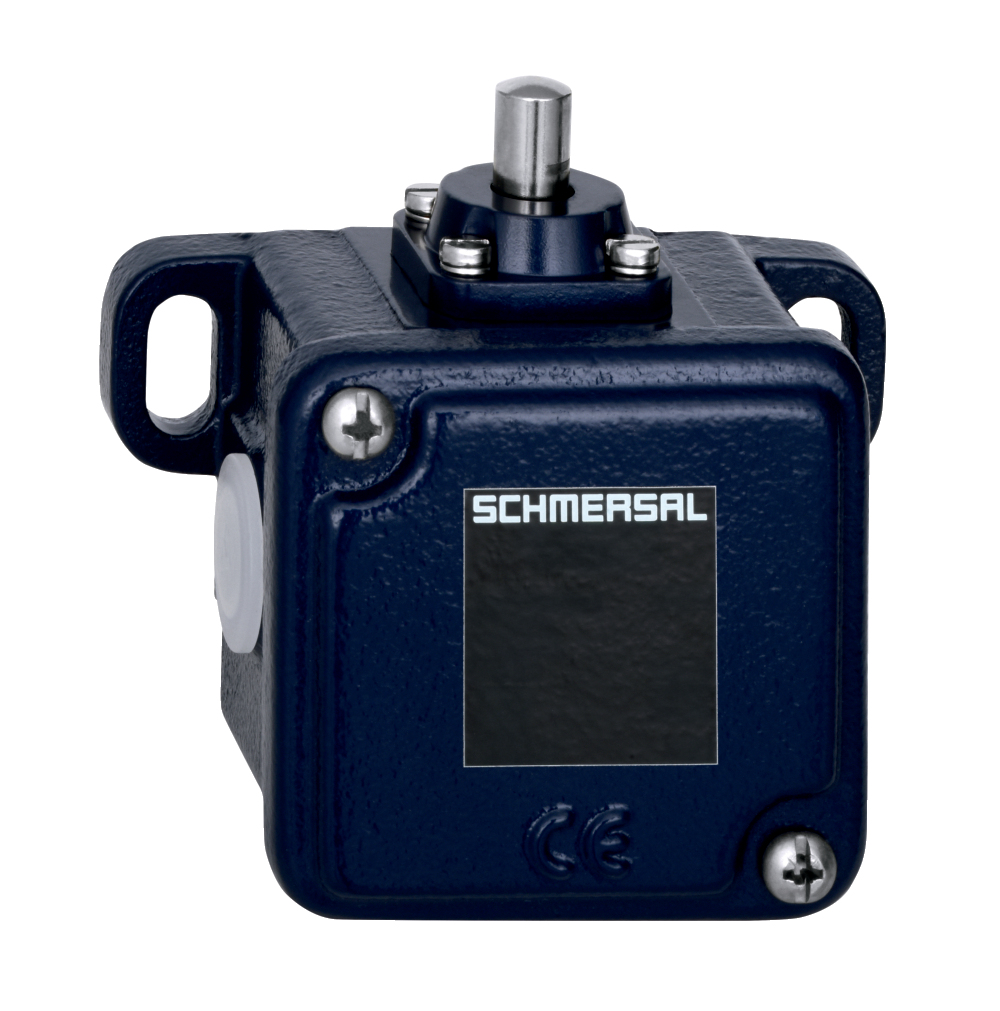

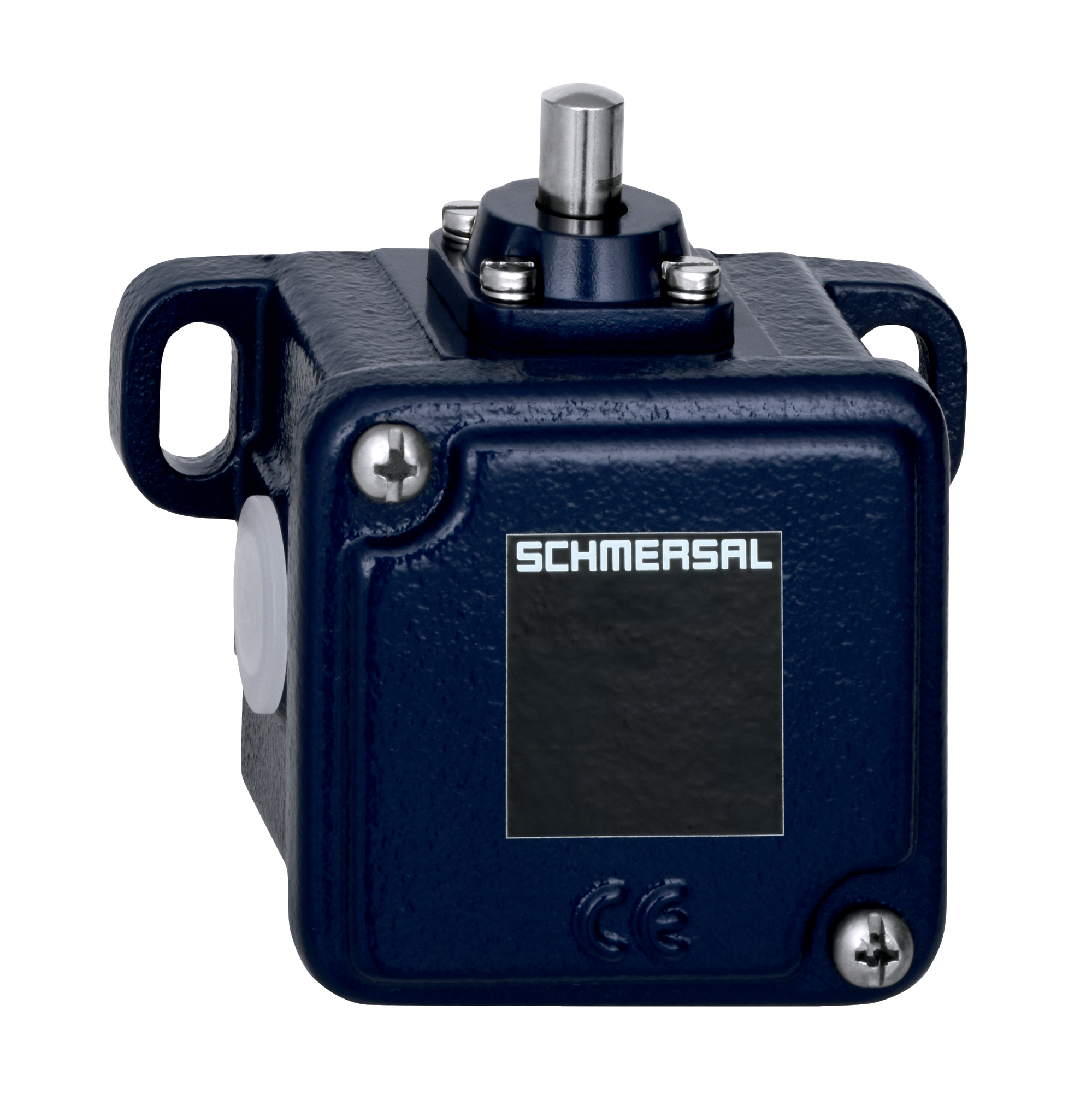

Produktbild (Katalogeinzelphoto )
ID: kt422f01
| 416,2 kB | .jpg | 352.778 x 356.658 mm - 1000 x 1011 Pixel - 72 dpi
| 51,1 kB | .png | 74.083 x 74.789 mm - 210 x 212 Pixel - 72 dpi
| 48,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,3 MB | .png | 169.249 x 171.196 mm - 1999 x 2022 Pixel - 300 dpi
| 57,8 kB | .jpg | 122.061 x 123.47200000000001 mm - 346 x 350 Pixel - 72 dpi

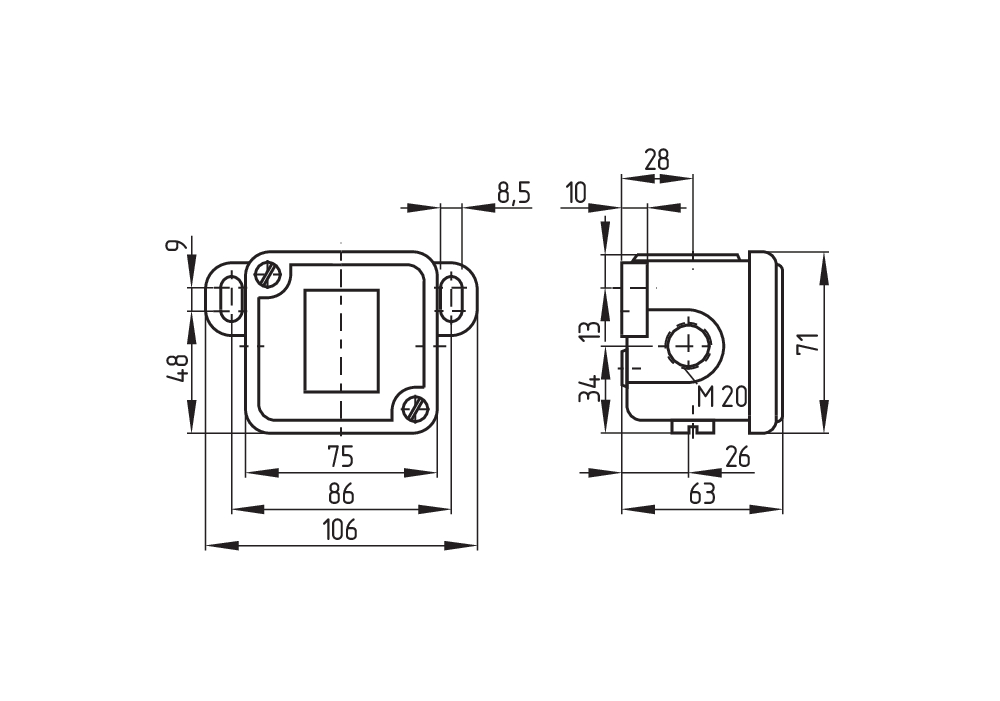

Maßzeichnung Grundgerät

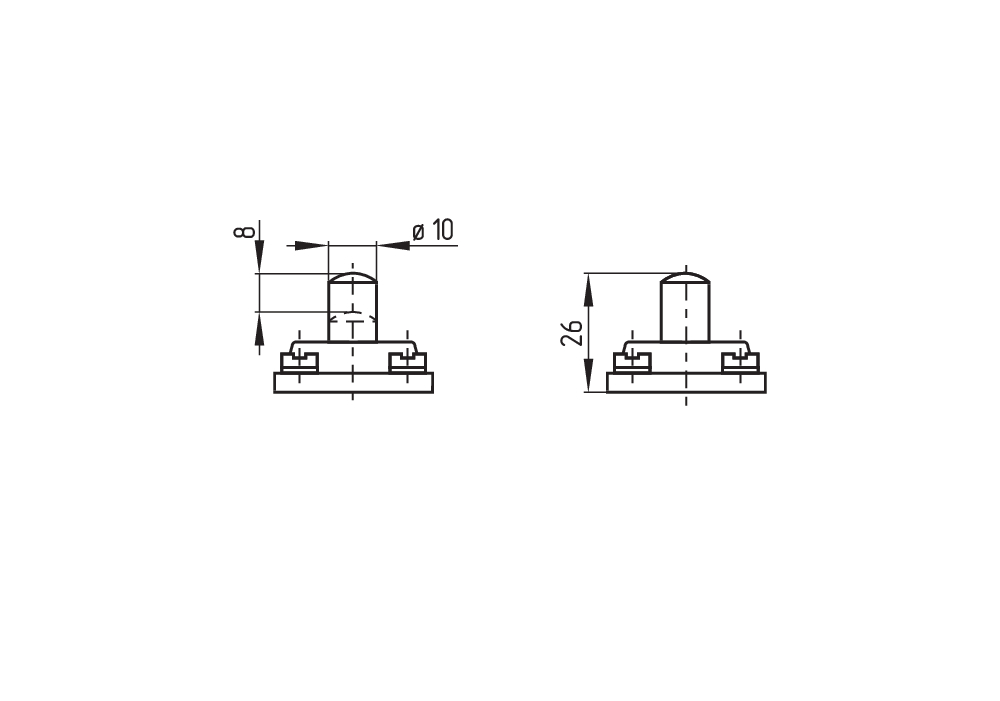

Maßzeichnung Betätiger

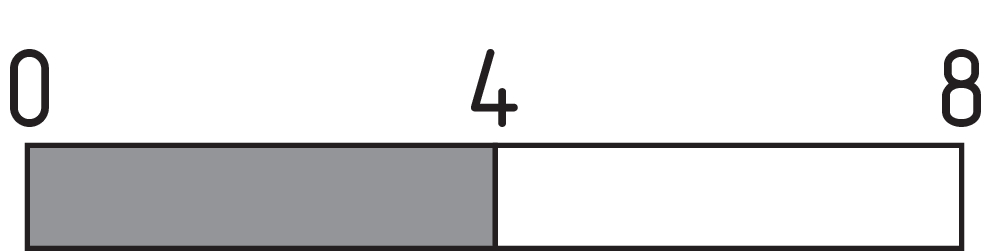

Schaltwegdiagramm
Kontakt geschlossen
 Kontakt geöffnet
 Einstellbereich
 Rastpunkt
 Zwangsöffungsweg/- winkel
