TR 235 ST-AS
- AS-Interface M12 Anschluss
- Metallgehäuse
- große Auswahl an Betätigungselementen
- weitgehend öl- und benzinbeständig
- 30 mm x 63,5 mm x 30 mm
- Betätigungselemente um 4 x 90° umsetzbar
- Befestigungsmaße nach EN 50047
- AS-Interface LED und Statusanzeige
- Integrierte AS-Interface Schnittstelle
- AS-i Power24 geeignet
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
TR 235 ST-AS |
| Artikelnummer (Bestellnummer) |
101213945 |
| EAN (European Article Number) |
4030661404202 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
cULus ASi-SaW |
Allgemeine Daten
| Vorschriften |
EN IEC 62026-2 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 61508 |
| Gehäusebauform |
Normbauform |
| Antriebsform gemäß EN 50047 |
c |
| Werkstoff des Gehäuses |
Metall, Zink-Druckguss |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
195 g |
Allgemeine Daten - Eigenschaften
| Sicherheitsfunktionen |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der Hilfskontakte |
0 |
| Anzahl der Sicherheitskontakte |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN IEC 61508 |
| Performance Level, bis |
c |
| Kategorie |
1 |
| PFH-Wert |
1,14 x 10⁻⁶ /h |
| Hinweis (PFH-Wert) |
bis max. 100.000 Schaltzyklen/Jahr |
| Safety Integrity Level (SIL), geeignet für Anwendungen in |
1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Fehlerausschluss
| Bitte beachten: |
Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist. |
| Performance Level, bis |
d |
| Kategorie |
3 |
| PFH-Wert |
1,01 x 10⁻⁷ /h |
| Hinweis (PFH-Wert) |
bis max. 100.000 Schaltzyklen/Jahr |
| Safety Integrity Level (SIL), geeignet für Anwendungen in |
2 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Betätigungselement |
Rollendruckbolzen |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Betätigungskraft, minimum |
9 N |
| Zwangsöffnungskraft, minimum |
19 N |
| Betätigungsgeschwindigkeit, maximum |
1 m/s |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Einbaustecker M12, 5-polig, drehbar |
| Werkstoff des Steckers (elektrisch) |
Metall |
Mechanische Daten - Abmessungen
| Länge des Sensors |
30 mm |
| Breite des Sensors |
30 mm |
| Höhe des Sensors |
106 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +60 °C |
| Lager- und Transporttemperatur |
-25 ... +85 °C |
| Relative Feuchtigkeit, minimum |
30 % |
| Relative Feuchtigkeit, maximum |
95 % |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend nicht vereisend |
| Schwingfestigkeit |
10 … 150 Hz, Amplitude 0,35 mm / 5 g |
| Schockfestigkeit |
30 g / 11 ms |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
32 VDC |
| Bemessungsstoßspannungsfestigkeit Uimp |
0,8 kV |
Elektrische Daten
| Stromaufnahme |
50 mA |
| Schaltelement |
Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
5.000 /h |
Elektrische Daten - AS-Interface
| Bemessungsbetriebsspannung |
18 ... 31,6 VDC (Verpolungsschutz) |
Elektrische Daten - AS-Interface Spezifikation
| AS-i Version |
V 3.0 |
| AS-i Profil |
S-0.B.F.F |
| AS-i Eingang, Kanal 1 |
Datenbits DI 0/DI 1 = dynamische Codeübertragung |
| AS-i Eingang, Kanal 2 |
Datenbits DI 2/DI 3 = dynamische Codeübertragung |
| AS-i Ausgänge, DO 0 … DO 3 |
Keine Funktion |
| AS-i Parameter Bits, P0 |
Kanal 2 geschaltet |
| AS-i Parameter Bits, P1 ... P3 |
Keine Funktion |
| AS-i Eingangsmodul-Adresse |
0 |
| Hinweis (AS-i Eingangsmodul-Adresse) |
Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät |
Zustandsanzeige
| Hinweis (LED-Zustandsanzeige) |
(1) gelbe LED: Kanal 1 / AS-i SaW Bit 0.1 (2) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0 (3) gelbe LED: Kanal 2 / AS-i SaW Bit 2.3 |
Kontaktbelegung
| PIN 1 |
AS-Interface + |
| PIN 2 |
n.c. |
| PIN 3 |
AS-Interface - |
| PIN 4 |
n.c. |
| PIN 5 |
Funktionserde |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
AS-Interface at Work Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

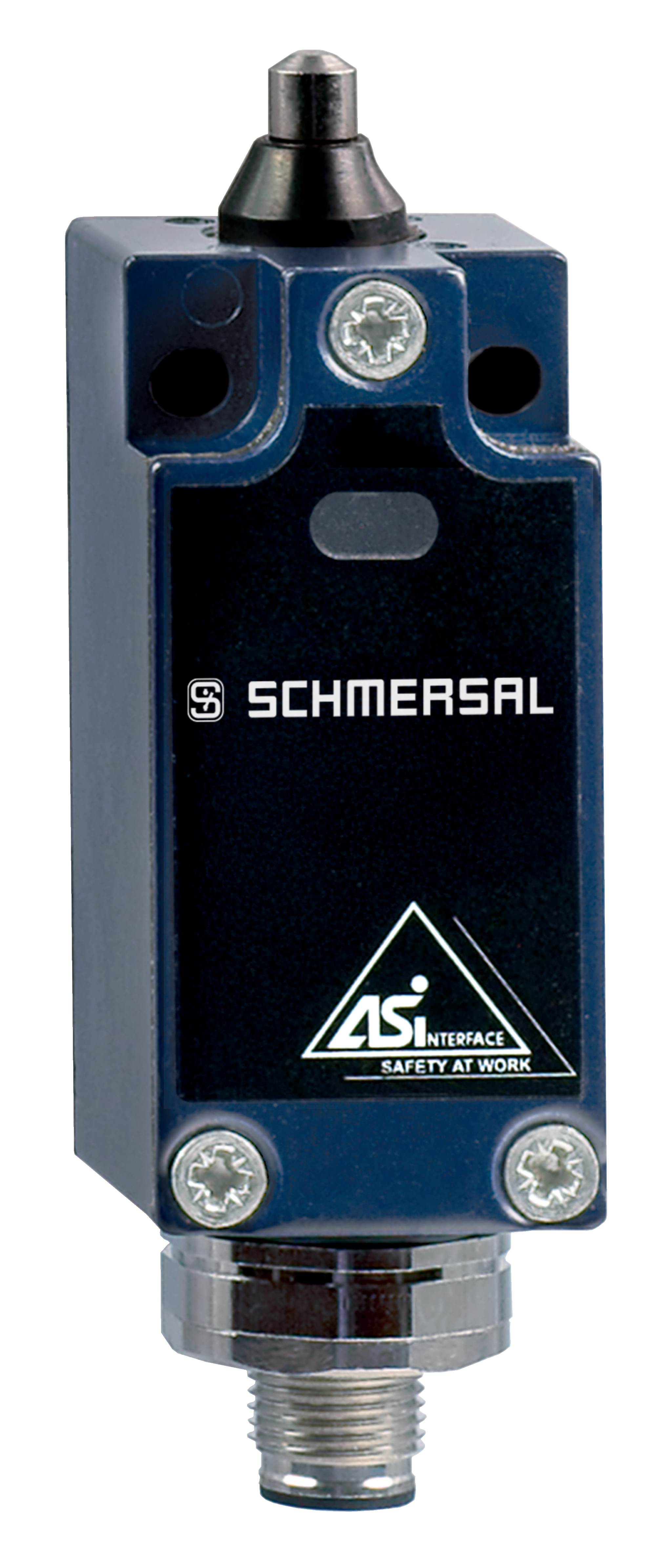

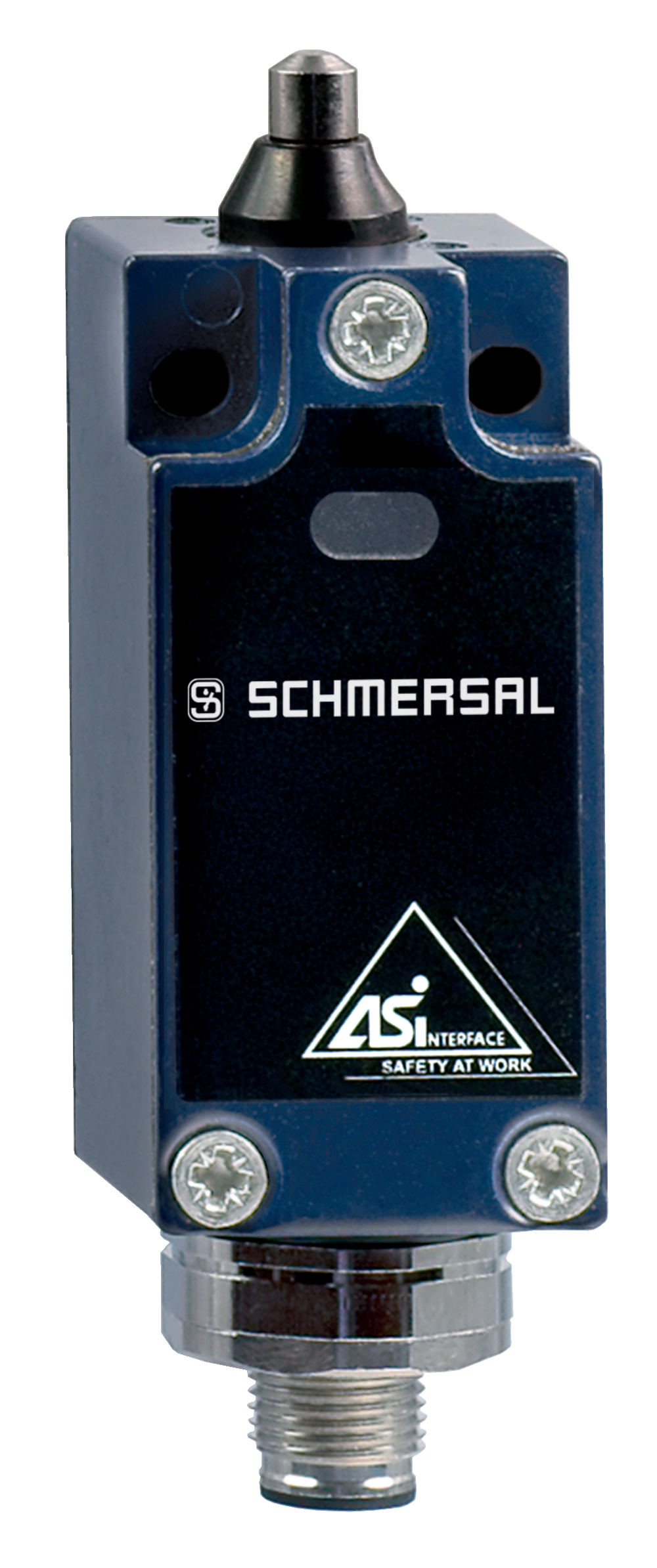

Produktbild (Katalogeinzelphoto )
ID: k235sf03
| 897,4 kB | .jpg | 352.778 x 842.433 mm - 1000 x 2388 Pixel - 72 dpi
| 154,7 kB | .png | 74.083 x 176.74200000000002 mm - 210 x 501 Pixel - 72 dpi
| 30,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 8,7 MB | .png | 169.333 x 404.45300000000003 mm - 2000 x 4777 Pixel - 300 dpi
| 39,5 kB | .jpg | 51.858000000000004 x 123.47200000000001 mm - 147 x 350 Pixel - 72 dpi

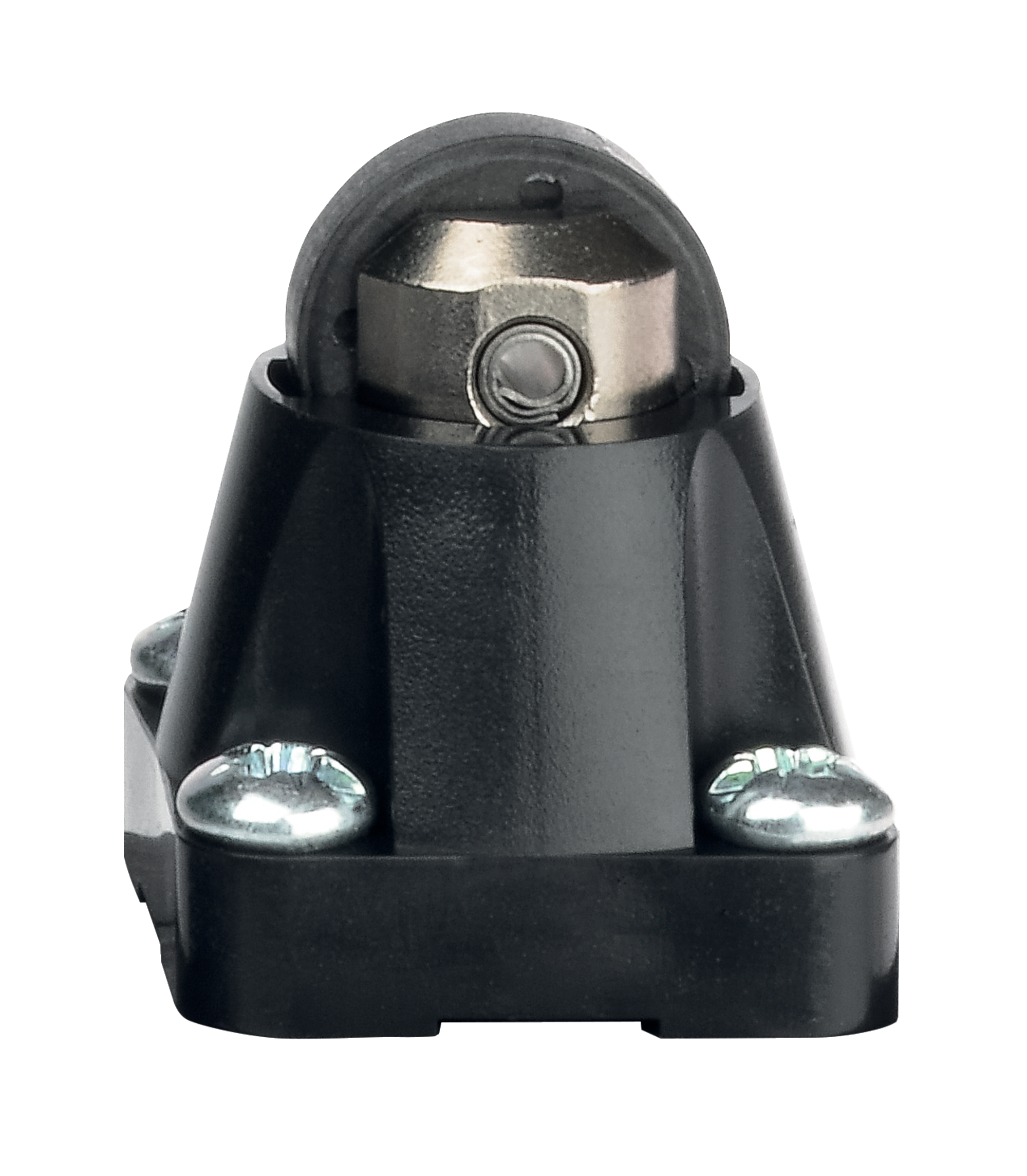

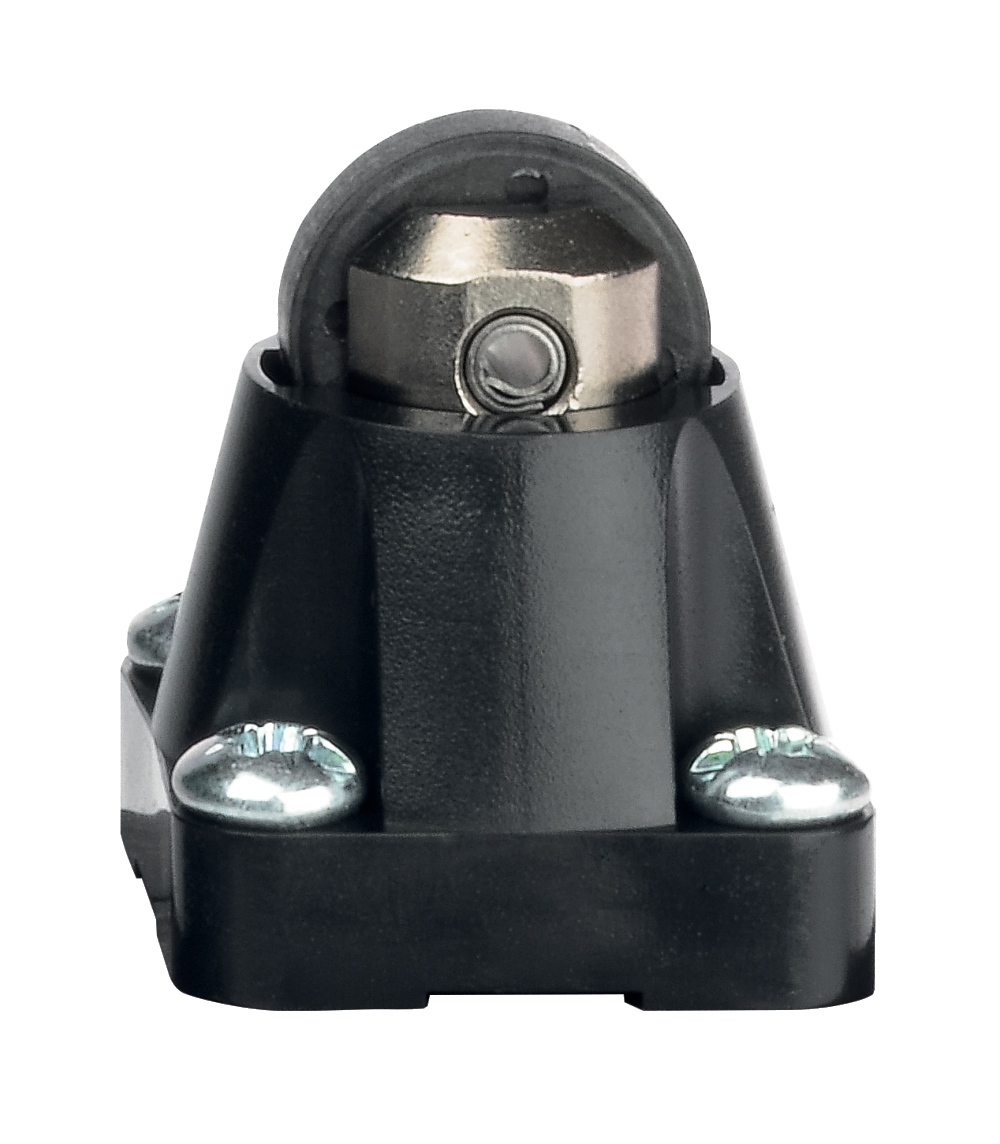

Produktbild (Katalogeinzelphoto )
ID: q235rf01
| 356,4 kB | .jpg | 352.778 x 403.57800000000003 mm - 1000 x 1144 Pixel - 72 dpi
| 41,6 kB | .png | 74.083 x 84.667 mm - 210 x 240 Pixel - 72 dpi
| 41,7 kB | .jpg | 107.95 x 123.47200000000001 mm - 306 x 350 Pixel - 72 dpi
| 43,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,6 MB | .png | 169.249 x 193.717 mm - 1999 x 2288 Pixel - 300 dpi

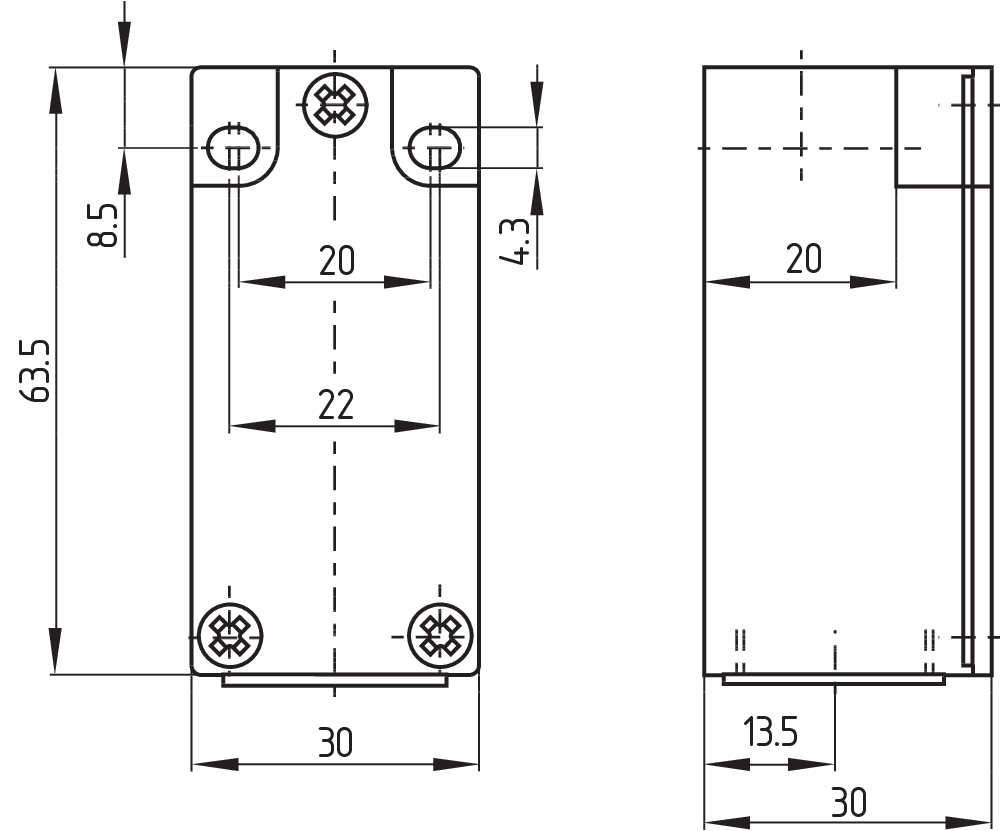

Maßzeichnung Grundgerät
Maßzeichnung Grundgerät

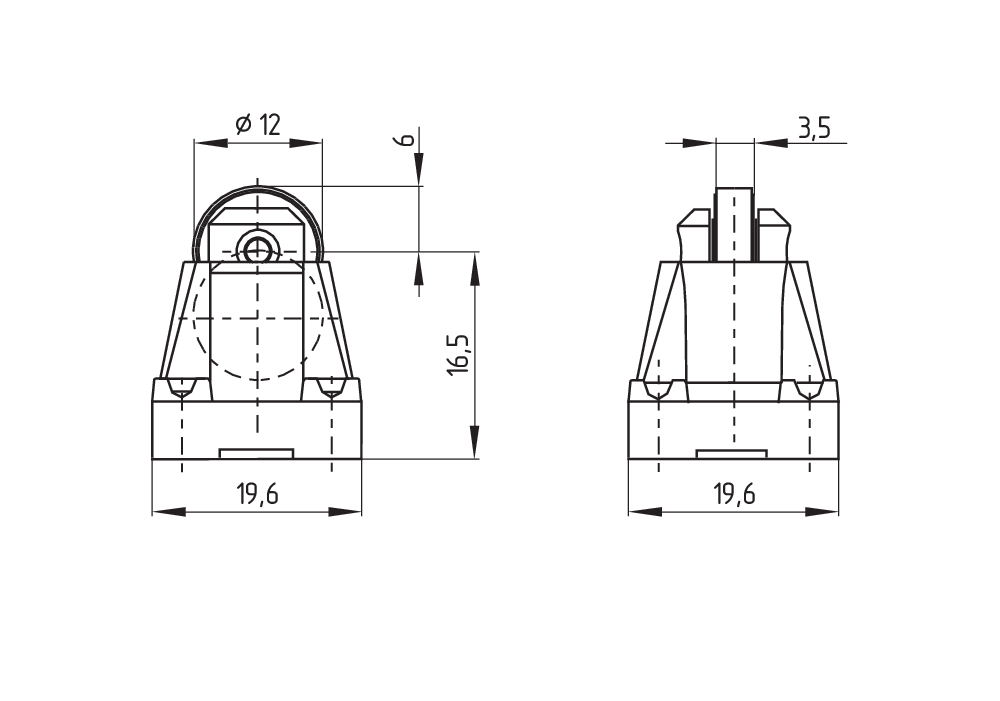

Maßzeichnung Betätiger

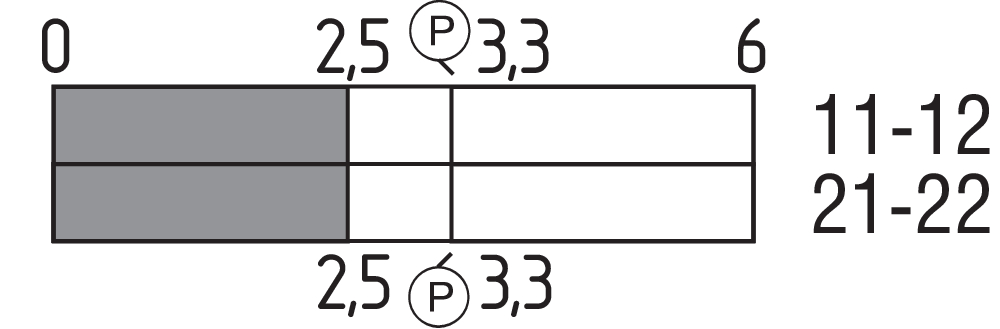

Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkel
