TK 422-10Y
TK 422-10Y
Downloads
- 2 Leitungseinführungen M 20 x 1.5
- Metallgehäuse
- 1 Kontakt
- 106 mm x 71 mm x 63 mm (Grundgerät)
- Schutzart IP65
- Betätiger nachträglich um 4 x 90° umsetzbar
Bestelldaten
| Produkt-Typbezeichnung |
TK 422-10Y |
| Artikelnummer (Bestellnummer) |
101058877 |
| EAN (European Article Number) |
4030661034096 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
INMETRO CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Wirkprinzip |
mechanisch |
| Stößelform |
Rolle |
| Werkstoff des Gehäuses |
Grauguss, verzinkt |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
940 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Schließer |
1 |
Sicherheitsbetrachtung
| B10D Öffner (NC) |
2.000.000 Schaltspiele |
Mechanische Daten
| Betätigungselement |
Rollenhebel |
| Werkstoff der Rolle |
Kunststoff |
| Mechanische Lebensdauer, minimum |
10.000.000 Schaltspiele |
| Anfahrwinkel, von links |
45 ° |
| Anfahrwinkel, von rechts |
30 ° |
| Kontaktöffnungsweite |
2 x 6 mm |
| Betätigungsgeschwindigkeit, minimum |
1 mm/min |
| Betätigungsgeschwindigkeit, maximum |
0,5 m/s |
| Hinweis (Betätigungsgeschwindigkeit) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
1,5 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Aderquerschnitt |
13 AWG |
Mechanische Daten - Abmessungen
| Länge des Sensors |
63 mm |
| Breite des Sensors |
106 mm |
| Höhe des Sensors |
145 mm |
| Breite der Rolle |
6,5 mm |
| Durchmesser der Rolle |
25 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-30 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
400 V |
Elektrische Daten
| Thermischer Dauerstrom |
16 A |
| Spannung, Gebrauchskategorie AC-15 |
400 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Schaltelement |
Schließer (NO) |
| Hinweis (Schaltelement) |
mit Doppelunterbrechung |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Allgemein) |
Betätigung von rechts sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters reduziert wird. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
CCC-Zertifikat
DNV-GL Zertifikat
Download der aktuellen Version von Adobe Reader

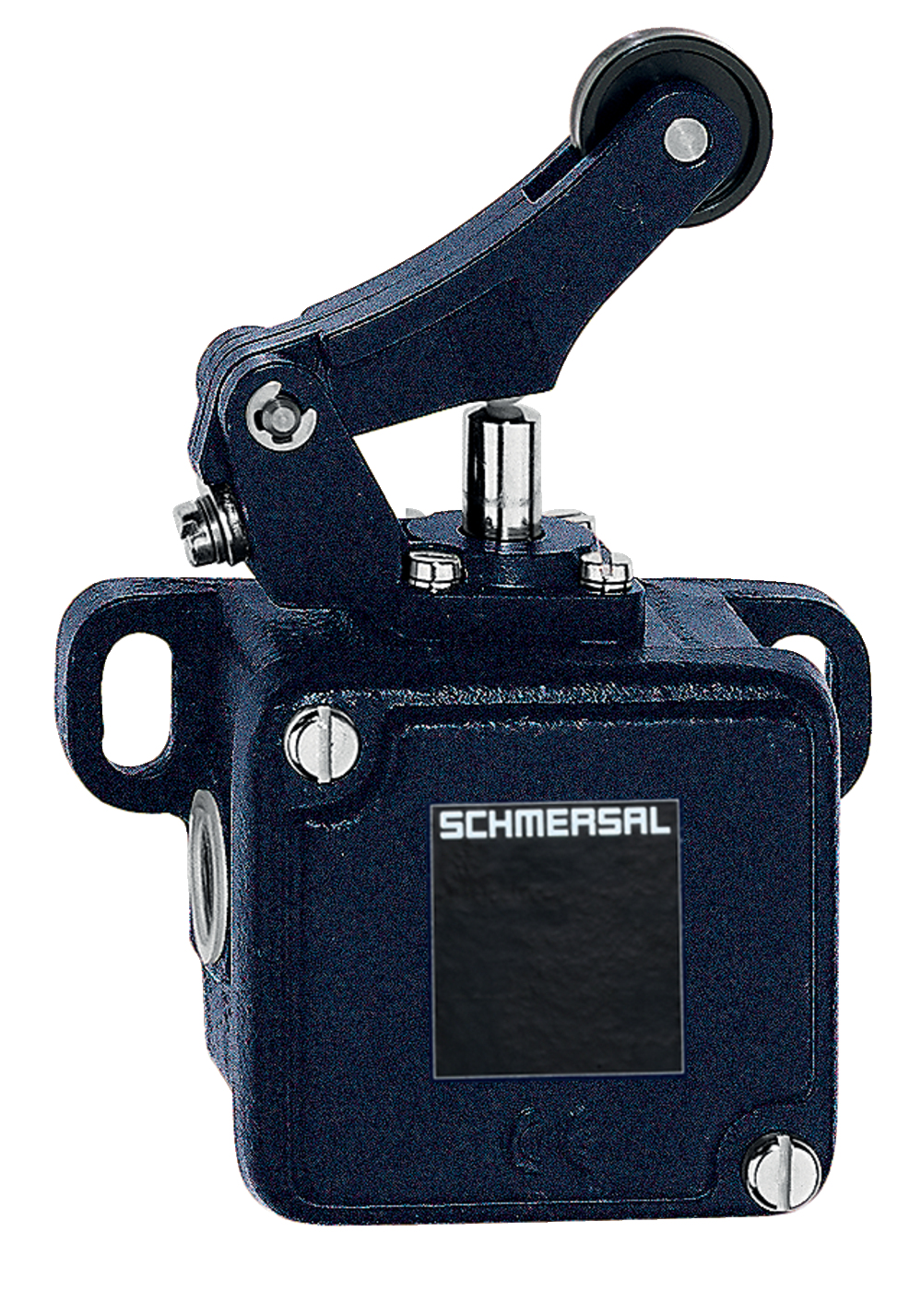

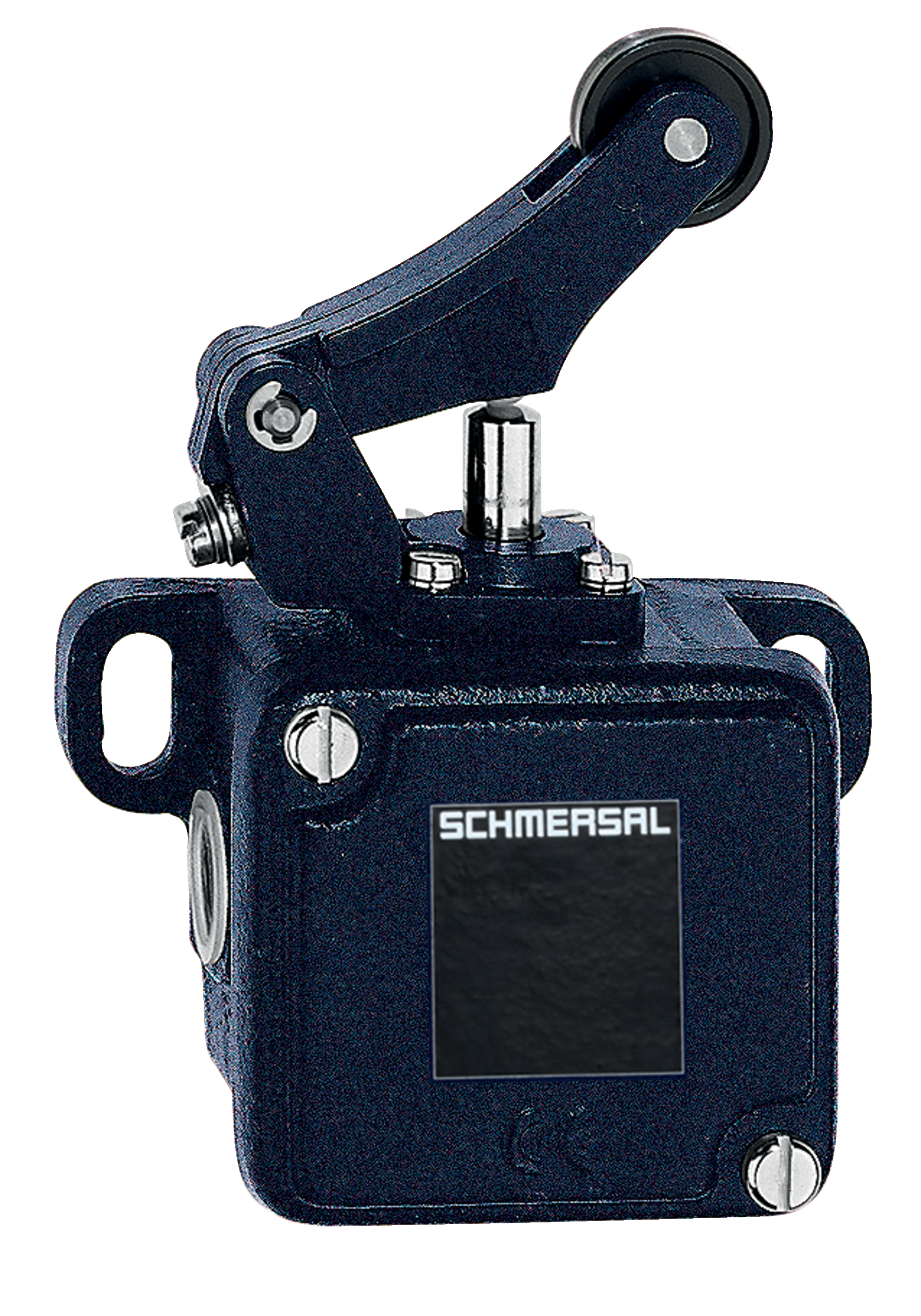

Produktbild (Katalogeinzelphoto )
ID: kt422f05
| 1,1 MB | .jpg | 352.425 x 503.41400000000004 mm - 999 x 1427 Pixel - 72 dpi
| 89,5 kB | .png | 73.73100000000001 x 105.48100000000001 mm - 209 x 299 Pixel - 72 dpi
| 43,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 7,3 MB | .png | 166.47400000000002 x 237.76100000000002 mm - 1999 x 2855 Pixel - 305 dpi
| 62,7 kB | .jpg | 86.431 x 123.47200000000001 mm - 245 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät

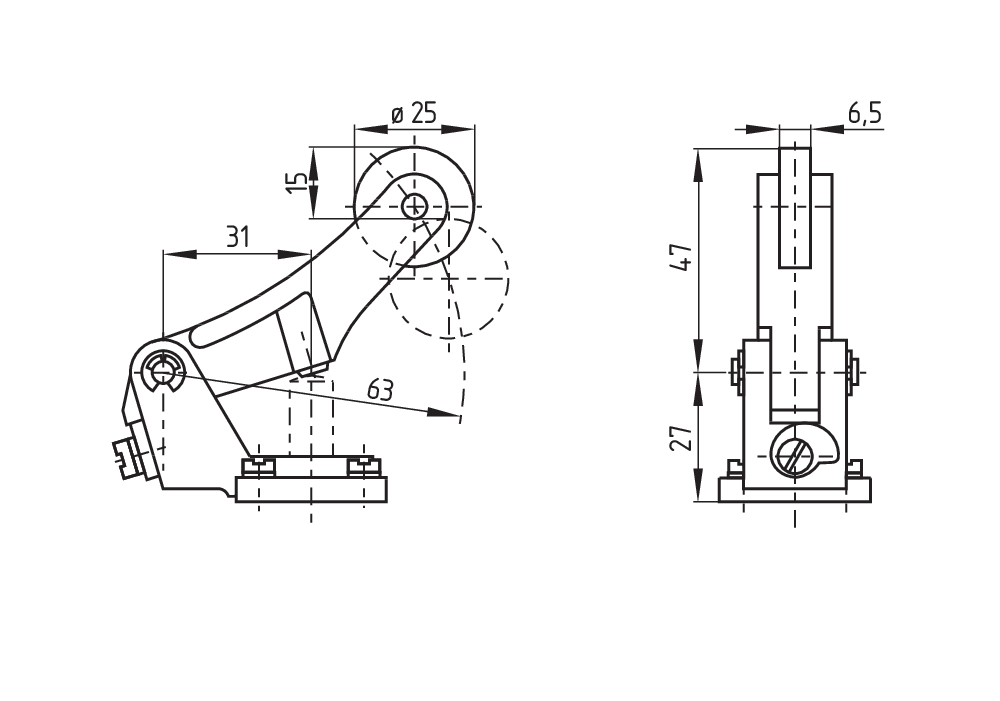

Maßzeichnung Betätiger

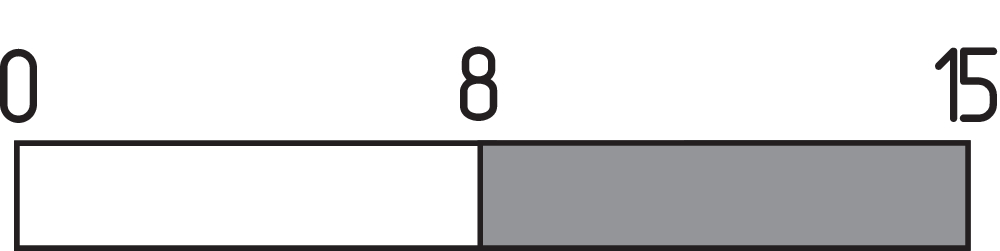

Schaltwegdiagramm
Kontakt geschlossen
 Kontakt geöffnet
 Einstellbereich
 Rastpunkt
 Zwangsöffungsweg/- winkel
